公開番号2025161706
公報種別公開特許公報(A)
公開日2025-10-24
出願番号2024166052
出願日2024-09-25
発明の名称モータ
出願人山洋電気株式会社
代理人弁理士法人信栄事務所
主分類H02K 5/10 20060101AFI20251017BHJP(電力の発電,変換,配電)
要約【課題】組立作業性を向上させることができるモータを提供する。
【解決手段】本開示に係るモータ1は、ロータ10とステータ20とを収容する収容室R1を形成するハウジング5を有するモータ1であって、ハウジング5は収容室R1とその外部とを隔てる隔壁3を有し、隔壁3には、ステータ20と電気的に接続された端子部50を露出させる孔部3aが設けられ、孔部3aは、絶縁体の封止キャップ100によって収容室R1と外部とが閉塞されており、端子部50の少なくとも一部は、封止キャップ100から露出され、封止キャップ100の外部においてステータ20に給電する動力線51が接続されている。
【選択図】図4
特許請求の範囲【請求項１】
ロータとステータとを収容する収容室を形成するハウジングを有するモータであって、
前記ハウジングは前記収容室とその外部とを隔てる隔壁を有し、
前記隔壁には、前記ステータと電気的に接続された端子部を露出させる孔部が設けられ、
前記孔部は、絶縁体の封止キャップによって前記収容室と前記外部とが閉塞されており、
前記端子部の少なくとも一部は、前記封止キャップから露出され、前記封止キャップの外部において前記ステータに給電する動力線が接続されている、モータ。
続きを表示（約 710 文字）【請求項２】
前記動力線と前記隔壁によって前記封止キャップが挟み込まれている、請求項１に記載のモータ。
【請求項３】
前記封止キャップは、くぼみを有し、
前記くぼみの中で前記端子部と、前記動力線との接続箇所が樹脂により封止されている、請求項１または２に記載のモータ。
【請求項４】
前記くぼみは、前記動力線の延びる方向に向かって延びている、請求項３に記載のモータ。
【請求項５】
前記隔壁は、前記収容室と、エンコーダが収容されるエンコーダ室と、を仕切っている、請求項１または２に記載のモータ。
【請求項６】
前記孔部に前記封止キャップが嵌め込まれている、請求項１に記載のモータ。
【請求項７】
前記封止キャップは、前記ステータを樹脂封止したモールド部と前記隔壁とによって挟み込まれている、請求項１に記載のモータ。
【請求項８】
前記封止キャップは、前記モータの軸方向において、前記モールド部と前記隔壁との間に位置している、請求項７に記載のモータ。
【請求項９】
前記モールド部の上面の内周部分に端子部が設けられており、
前記封止キャップは、前記モールド部の内周面と前記モールド部の前記上面の外周部分とに亘って接触している、請求項７に記載のモータ。
【請求項１０】
前記モータの軸方向および径方向に延びる面の断面視において、前記封止キャップの下面は、前記モールド部の上面の凹凸形状に対応する形状となっている、請求項７に記載のモータ。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、モータに関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
特許文献１には、オイルシールによって液密性を向上させた防液対策モータが開示されている。
【先行技術文献】
【特許文献】
【０００３】
実開平８－７２７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
従来、モータハウジングに設けられた孔を通じてモータ内部から動力線を引き出した後に、孔を封止キャップで塞ぐ構成が知られていた。しかし、封止キャップは孔から脱落しやすく、作業性に改善の余地があった。
【０００５】
本開示によれば、組立作業性を向上させることができるモータを提供することを目的とする。
【課題を解決するための手段】
【０００６】
本開示の一態様に係るモータは、
ロータとステータとを収容する収容室を形成するハウジングを有するモータであって、
前記ハウジングは前記収容室とその外部とを隔てる隔壁を有し、
前記隔壁には、前記ステータと電気的に接続された端子部を露出させる孔部が設けられ、
前記孔部は、絶縁体の封止キャップによって前記収容室と前記外部とが閉塞されており、
前記端子部の少なくとも一部は、前記封止キャップから露出され、前記封止キャップの外部において前記ステータに給電する動力線が接続されている。
【発明の効果】
【０００７】
上記構成によれば、組立作業性を向上させることができるモータを提供することができる。
【図面の簡単な説明】
【０００８】

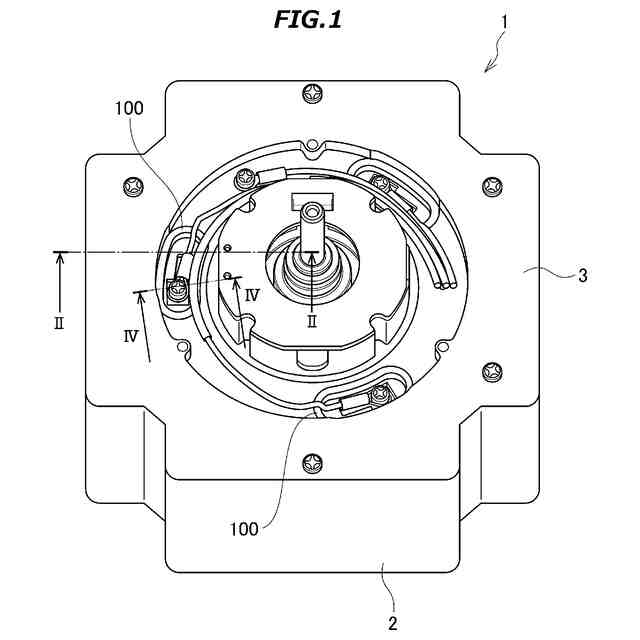

図１は、本開示の実施形態に係るモータの一例を示す斜視図である。

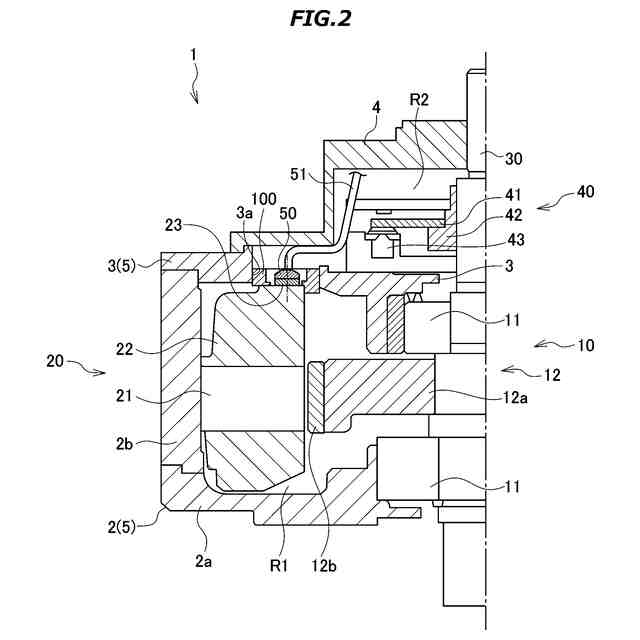

図２は、本実施形態に係るモータを図１に示すＩＩ－ＩＩ線で切断した断面矢視図である。

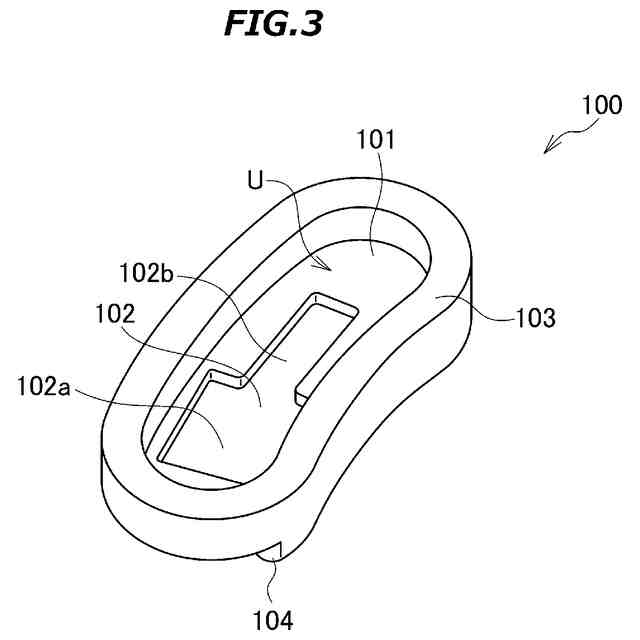

図３は、本実施形態に係るモータに用いられる封止キャップである。

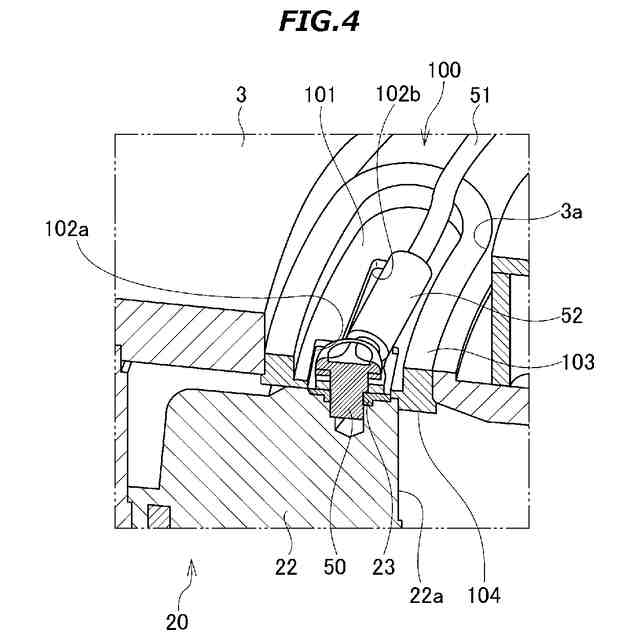

図４は、図１におけるＩＶ－ＩＶ線断面矢視図である。
図５は、本開示の別の実施形態に係るモータの一例を示す、図２と同じ方向から見た部分断面図である。

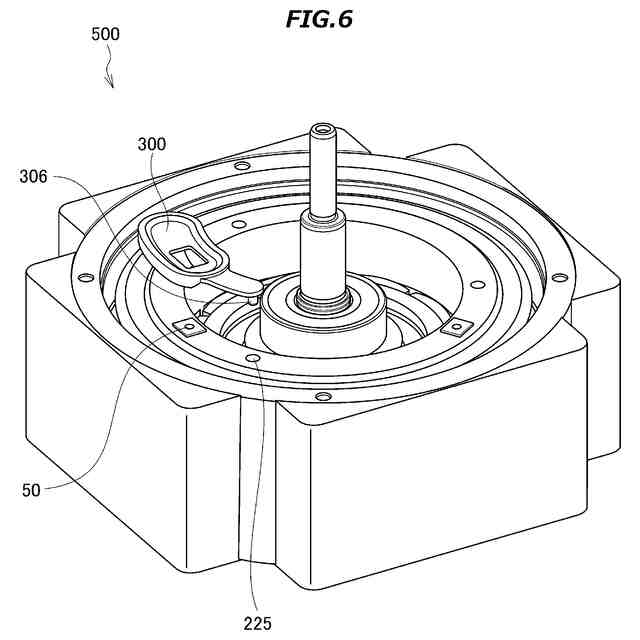

図６は、本開示の別の実施形態に係るモータの一例を示す、斜視図である。
【発明を実施するための形態】
【０００９】
［本開示の実施形態の詳細］
本開示の実施形態に係るモータの具体例を、以下に図面を参照しつつ説明する。なお、本開示はこれらの例示に限定されるものではなく、特許請求の範囲によって示され、特許請求の範囲と均等の意味および範囲内でのすべての変更が含まれることが意図される。
【００１０】
図１は、本開示の実施形態に係るモータ１の一例を示す斜視図である。また、図２は、本実施形態に係るモータ１を図１に示すＩＩ－ＩＩ線で切断した断面矢視図である。本実施形態においては、モータ１としてインナーロータ型のブラシレスモータを説明する。モータ１は図１及び図２に示すように、ロータ１０と、ステータ２０と、フレーム２と、ブラケット３と、カバー４と、エンコーダ４０と、端子部５０と、封止キャップ１００を有している。
（【００１１】以降は省略されています）
