公開番号2025162914
公報種別公開特許公報(A)
公開日2025-10-28
出願番号2024066417
出願日2024-04-16
発明の名称二次電池及び二次電池の制御方法
出願人トヨタ自動車株式会社,株式会社豊田自動織機
代理人弁理士法人太陽国際特許事務所
主分類H01M 50/333 20210101AFI20251021BHJP(基本的電気素子)
要約【課題】ラミネートフィルムで形成された外装部材内部において拘束力を発生させることができる二次電池及び二次電池の制御方法を得る。

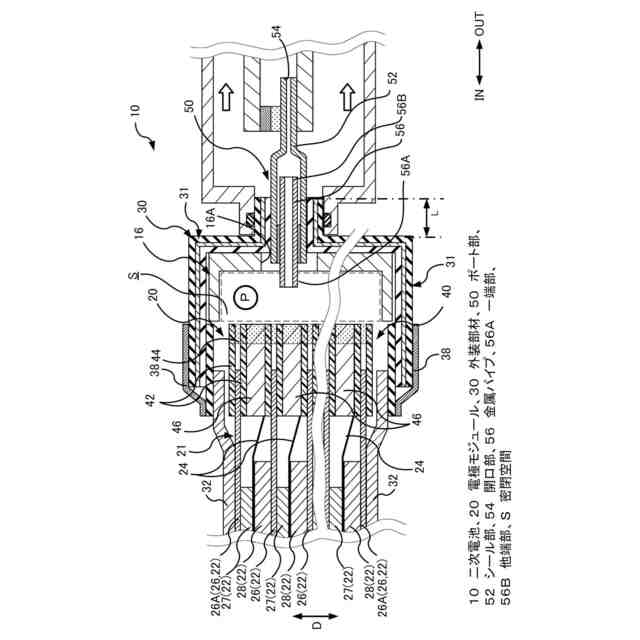

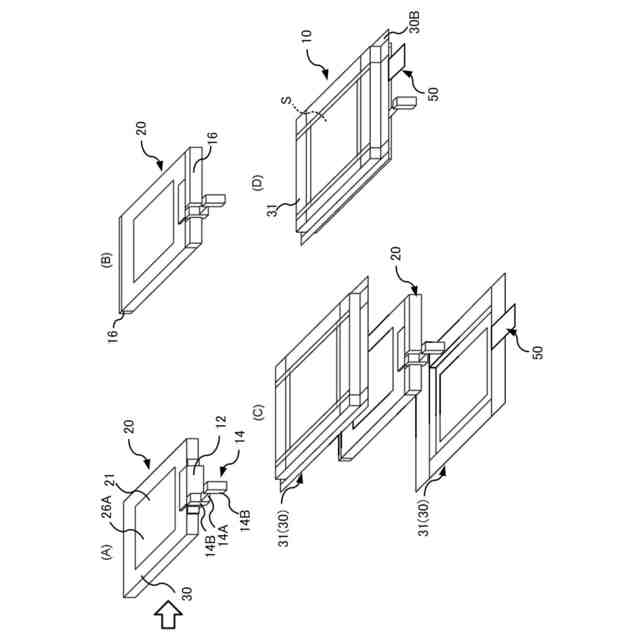

【解決手段】二次電池10は、ラミネートフィルムを重ね合わせた状態で周縁が封止され、内部に密閉空間Sを有する外装部材30と、密閉空間Sに収容された電極モジュール20と、密閉空間Sを開閉可能なポート部50と、を備える。ポート部50は、一部を除く周縁が封止された袋状のシール部52と、一端部56Aがシール部52外に配設されると共に密閉空間S内と連通され、他端部56Bがシール部52内に配設されて、他端部56Bの少なくとも一部の外周面が、第2のシーラントフィルムを介してシール部52の周縁の第2のラミネートフィルムで固着された金属パイプ56と、を備える
【選択図】図1
特許請求の範囲【請求項１】

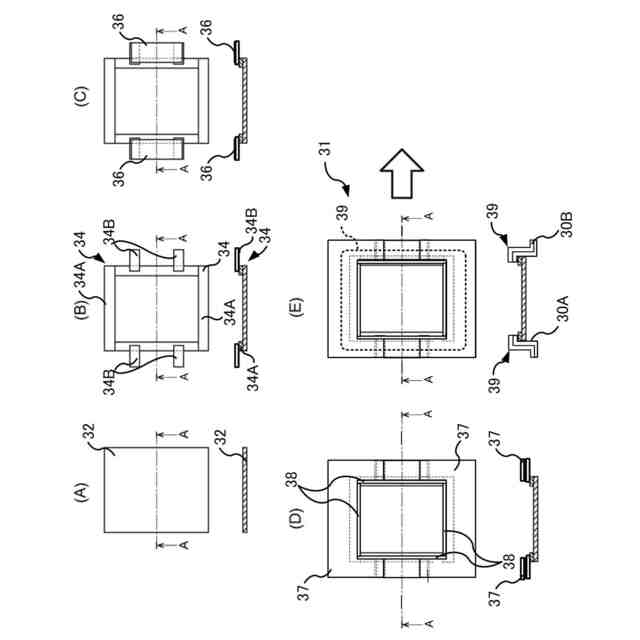

ラミネートフィルムを重ね合わせた状態で周縁が封止され、内部に密閉空間を有する外装部材と、
前記密閉空間に収容された電極モジュールと、
前記周縁の少なくとも一部に設けられ、前記密閉空間と連通し、前記密閉空間を開閉可能なポート部と、を備え、
前記ポート部が、空気が流入する流入口を有する一端部が前記密閉空間内と連通され、空気を排出する排出口を有する他端部が前記密閉空間外に配設されて、前記流入口から前記排出口までの通気路を開閉可能なバルブ部を備える二次電池。
続きを表示（約 690 文字）【請求項２】
前記バルブ部は、前記一端部に平坦部が設けられており、当該平坦部の表裏面が、シーラントフィルムを介して前記周縁の前記ラミネートフィルムで固着されている請求項１に記載の二次電池。
【請求項３】
ラミネートフィルムを重ね合わせた状態で周縁が封止され、内部に密閉空間を有する外装部材と、
前記密閉空間に収容された電極モジュールと、
前記周縁の少なくとも一部に設けられ、前記密閉空間と連通し、前記密閉空間を開閉可能なポート部と、を備え、

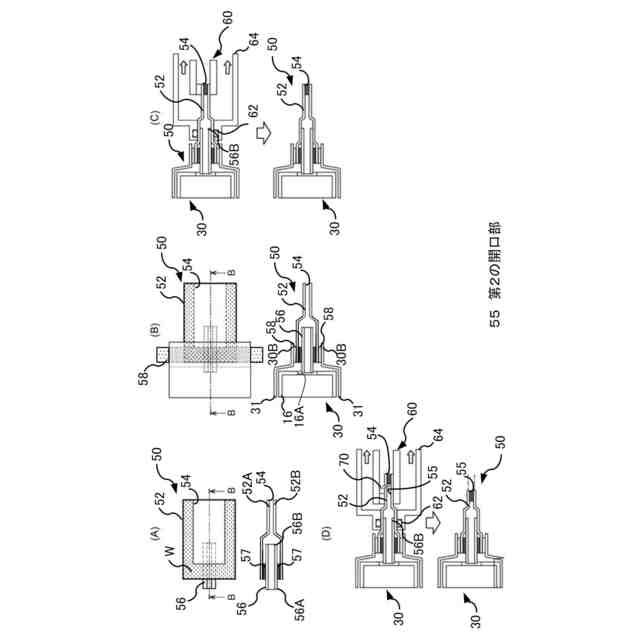

当該ポート部は、
第２のラミネートフィルムを重ね合わせた状態で、一部を除く周縁が封止された袋状のシール部と、
一端部が前記シール部外に配設されると共に前記密閉空間内と連通され、前記一端部以外の他端部が前記シール部内に配設されて、前記他端部の少なくとも一部の外周面が、第２のシーラントフィルムを介して前記シール部の前記周縁の前記第２のラミネートフィルムで固着された金属パイプと、を備える二次電池。
【請求項４】
前記シール部は、前記一部の前記周縁に開口部を有しており、
当該開口部は閉塞可能であり、閉塞された前記開口部を切り外すことにより第２の開口部を形成可能である請求項３に記載の二次電池。
【請求項５】

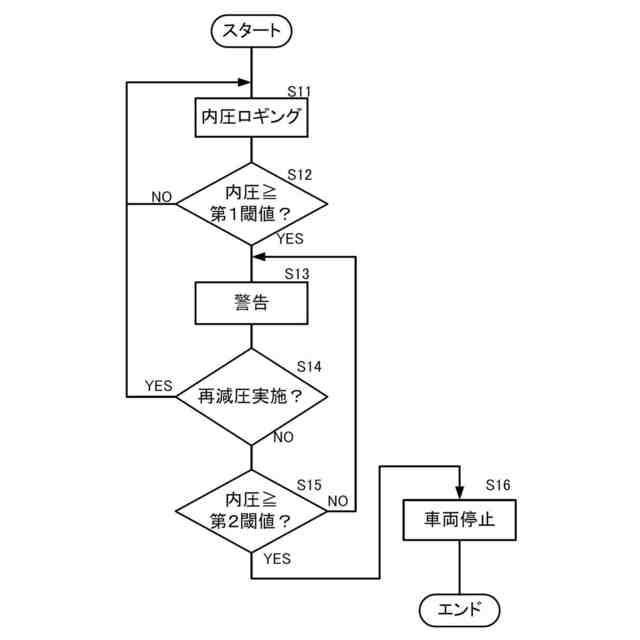

請求項１又は請求項３に記載の二次電池の制御方法であって、
前記密閉空間内の内圧を測定し、
測定された内圧が予め定められた閾値以上である場合に、前記ポート部により前記密閉空間内を減圧させるための警告を行う制御方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、二次電池及び二次電池の制御方法に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
下記特許文献１には、複数のラミネート外装電池をその厚さ方向に積層した積層体において、積層体内でのラミネート外装電池間の少なくとも１つの積層面における接触圧あるいは、積層体と積層体を保持する保持部材との当接面における接触圧を検出し、接触圧が所定の閾値を超えている場合に過電圧が発生したものと判断する過電圧検出方法が開示されている。また、下記特許文献２～４には、ラミネート外装体に収容された電池において、内部ガスを排出するポートを設けた構造が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２００６－２６９３４５号公報
特許第７０４０２９４号公報
特開２０１６－３１９３４号公報
特表２０２３－５２９６８５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、ラミネート外装体の内部を減圧することにより、ラミネート外装体内部と外部の大気圧との差圧によって、ラミネート外装体内部の電極モジュールに拘束圧を掛けることができる。しかしながら、ラミネート外装体の経年劣化等により、市場環境において、ラミネート外装体内部へ酸素や窒素が侵入してしまう可能性があり、ラミネート外装体内部へ酸素や窒素が侵入してしまうと、ラミネート外装体内の圧力が上昇してしまい、拘束圧が不十分となってしまう場合がある。
【０００５】
本発明は上記事実を考慮し、ラミネートフィルムで形成された外装部材内部において拘束力を発生させることができる二次電池及び二次電池の制御方法を提供することを目的とする。
【課題を解決するための手段】
【０００６】

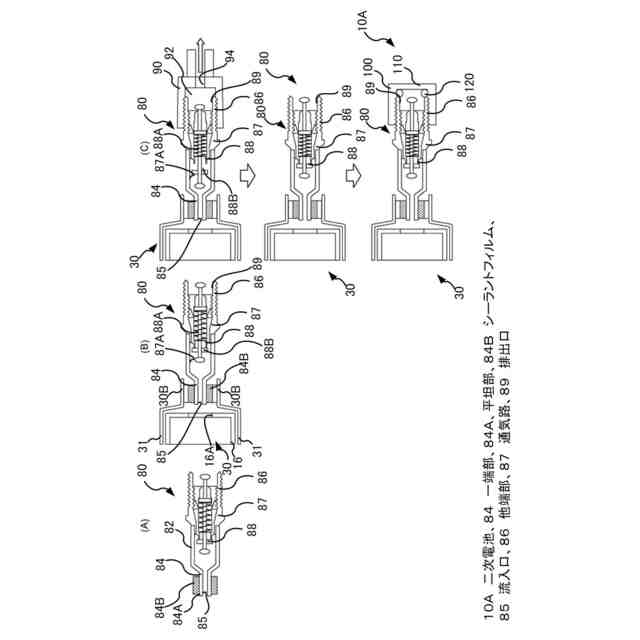

請求項１に記載の本発明に係る二次電池は、ラミネートフィルムを重ね合わせた状態で周縁が封止され、内部に密閉空間を有する外装部材と、前記密閉空間に収容された電極モジュールと、前記周縁の少なくとも一部に設けられ、前記密閉空間と連通し、前記密閉空間を開閉可能なポート部と、を備え、前記ポート部が、空気が流入する流入口を有する一端部が前記密閉空間内と連通され、空気を排出する排出口を有する他端部が前記密閉空間外に配設されて、前記流入口から前記排出口までの通気路を開閉可能なバルブ部を備えるる。
【０００７】
ここで、本発明において「密閉空間」は、厳密に密閉された空間のみを意図するものではなく、閉じられた空間ではあるものの、例えば外装部材の経年劣化等により空気などの出入りが若干生じるものを含んでいる。
【０００８】

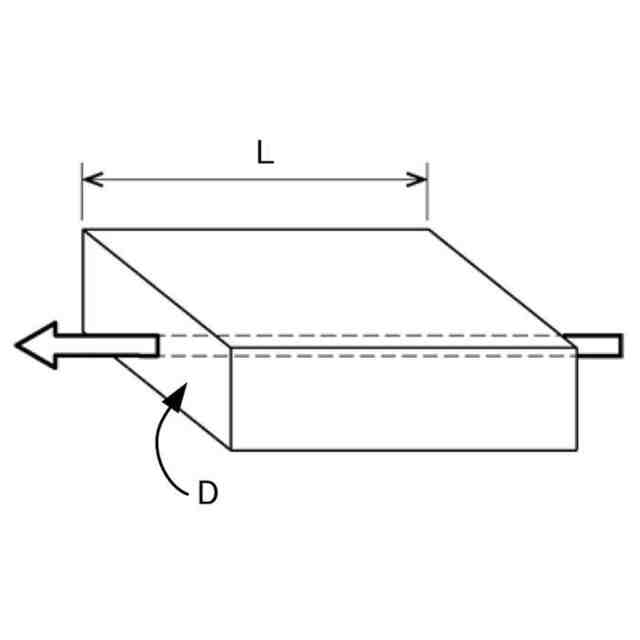

請求項１に記載の本発明に係る二次電池では、ラミネートフィルムを重ね合わせた状態で封止された周縁の少なくとも一部に、外装部材の内部の密閉空間と連通し、密閉空間を開閉可能なポート部が設けられている。また、ポート部が、流入口を有する一端部が密閉空間内と連通され、排出口を有する他端部が密閉空間外に配設されて、流入口から排出口までの通気路を開閉可能なバルブ部を備えている。そのため、バルブ部によって通気路を開状態とすることにより、密閉空間内の空気を流入口から流入させて排出口から排出させることができる。これにより、密閉空間内の圧力を低下させることができるので、ラミネートフィルムで形成された外装部材内部において拘束力を発生させることができる。
【０００９】
請求項２に記載の本発明に係る二次電池は、請求項１に記載の構成において、前記バルブ部は、前記一端部に平坦部が設けられており、当該平坦部の表裏面が、シーラントフィルムを介して前記周縁の前記ラミネートフィルムで固着されている。
【００１０】
請求項２に記載の本発明に係る二次電池では、流入口を有する一端部に設けられた平坦部の表裏面が、シーラントフィルムを介してラミネートフィルムで固着されているので、筒状の外周面をラミネートフィルムで固着する場合と比較して、シール性を向上させることができる。
（【００１１】以降は省略されています）
