特許ウォッチ

公開番号2025160936
公報種別公開特許公報(A)
公開日2025-10-24
出願番号2024063675
出願日2024-04-11
発明の名称正極層
出願人トヨタ自動車株式会社
代理人個人,個人,個人
主分類H01M 4/13 20100101AFI20251017BHJP(基本的電気素子)
要約【課題】電池の抵抗を低減させることができる正極層を提供する。

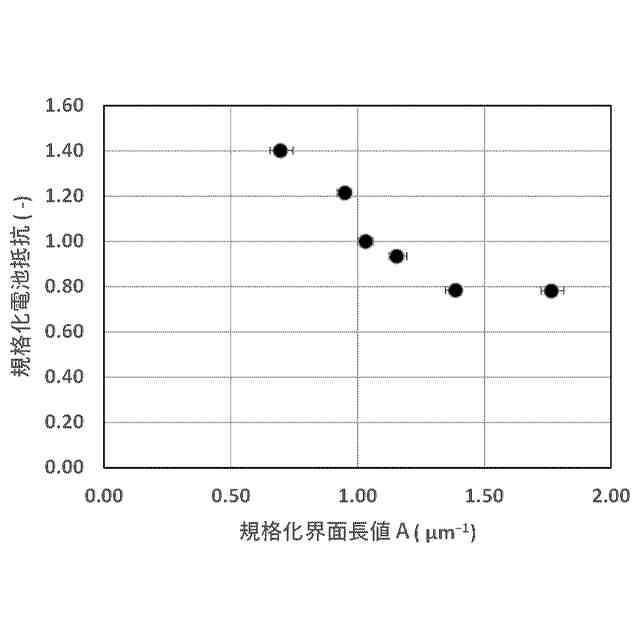

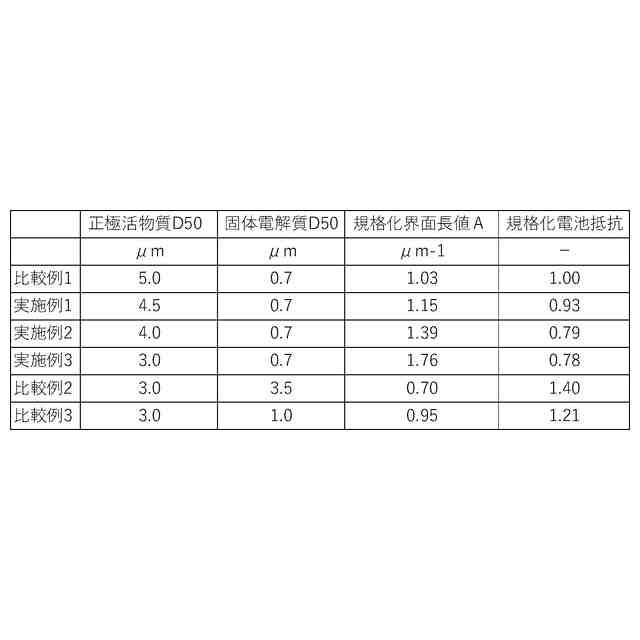

【解決手段】正極活物質および固体電解質を少なくとも含む正極層であって、前記正極活物質は、正極活物質粒子であり、前記正極活物質粒子の平均粒径は、2.5μm以上4.5μm以下であり、前記正極層の断面のSEM画像から確認される前記正極活物質と前記固体電解質との界面の長さ(μm)を前記SEM画像内の前記正極活物質の面積(μm²)で割った規格化界面長値A(μm^-1)が1.15以上である、正極層。
【選択図】図1
特許請求の範囲【請求項１】
正極活物質および固体電解質を少なくとも含む正極層であって、
前記正極活物質は、正極活物質粒子であり、
前記正極活物質粒子の平均粒径は、２．５μｍ以上４．５μｍ以下であり、
前記正極層の断面のＳＥＭ画像から確認される前記正極活物質と前記固体電解質との界面の長さ（μｍ）を前記ＳＥＭ画像内の前記正極活物質の面積（μｍ
２
）で割った規格化界面長値Ａ（μｍ
－１
）が１．１５以上である、正極層。
続きを表示（約 250 文字）【請求項２】
前記正極活物質粒子の平均粒径は、３．０μｍ以上４．０μｍ以下である、請求項１に記載の正極層。
【請求項３】
前記固体電解質は、硫化物固体電解質である、請求項１に記載の正極層。
【請求項４】
前記正極活物質は、前記正極活物質の表面の少なくとも一部にリチウムイオン伝導性化合物が被覆された、リチウムイオン伝導性化合物コート正極活物質である、請求項１に記載の正極層。
【請求項５】
前記請求項１に記載の正極層を有する固体電池。

発明の詳細な説明【技術分野】
【０００１】
本開示は、正極層に関する。
続きを表示（約 940 文字）【背景技術】
【０００２】
特許文献１において開示されるような電池に関して様々な技術が提案されている。
【先行技術文献】
【特許文献】
【０００３】
国際公開第２０２１／１７６７５９号
【発明の概要】
【発明が解決しようとする課題】
【０００４】
正極層の断面画像において、正極活物質粒子の表面から所定距離における固体電解質の面積比率が高くても、正極層中の正極活物質粒子と固体電解質粒子の接触界面長が短い場合は、電池の抵抗が高い。
【０００５】
本開示は、上記実情に鑑みてなされたものであり、電池の抵抗を低減させることができる正極層を提供することを主目的とする。
【課題を解決するための手段】
【０００６】
すなわち、本開示には、以下の態様が含まれる。
＜１＞正極活物質および固体電解質を少なくとも含む正極層であって、
前記正極活物質は、正極活物質粒子であり、
前記正極活物質粒子の平均粒径は、２．５μｍ以上４．５μｍ以下であり、
前記正極層の断面のＳＥＭ画像から確認される前記正極活物質と前記固体電解質との界面の長さ（μｍ）を前記ＳＥＭ画像内の前記正極活物質の面積（μｍ
２
）で割った規格化界面長値Ａ（μｍ
－１
）が１．１５以上である、正極層。
【０００７】
＜２＞前記正極活物質粒子の平均粒径は、３．０μｍ以上４．０μｍ以下である、＜１＞に記載の正極層。
【０００８】
＜３＞前記固体電解質は、硫化物固体電解質である、＜１＞又は＜２＞に記載の正極層。
【０００９】
＜４＞前記正極活物質は、前記正極活物質の表面の少なくとも一部にリチウムイオン伝導性化合物が被覆された、リチウムイオン伝導性化合物コート正極活物質である、＜１＞～＜３＞のいずれか１つに記載の正極層。
【００１０】
＜５＞前記＜１＞～＜４＞のいずれか１つに記載の正極層を有する固体電池。
【発明の効果】

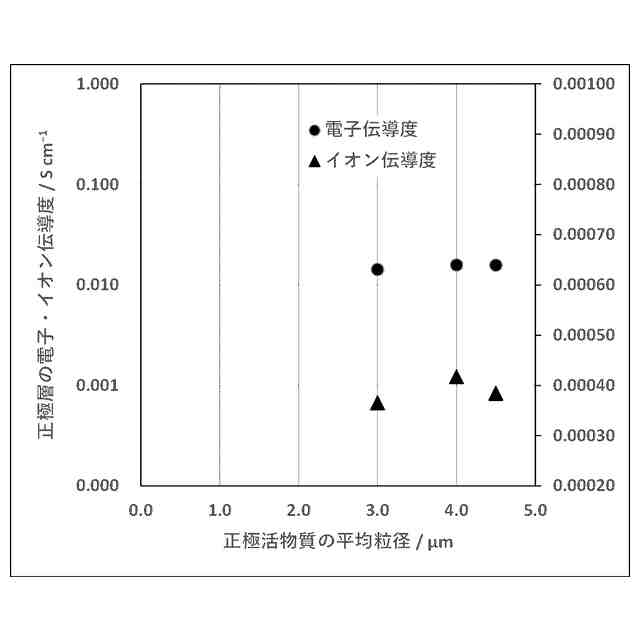

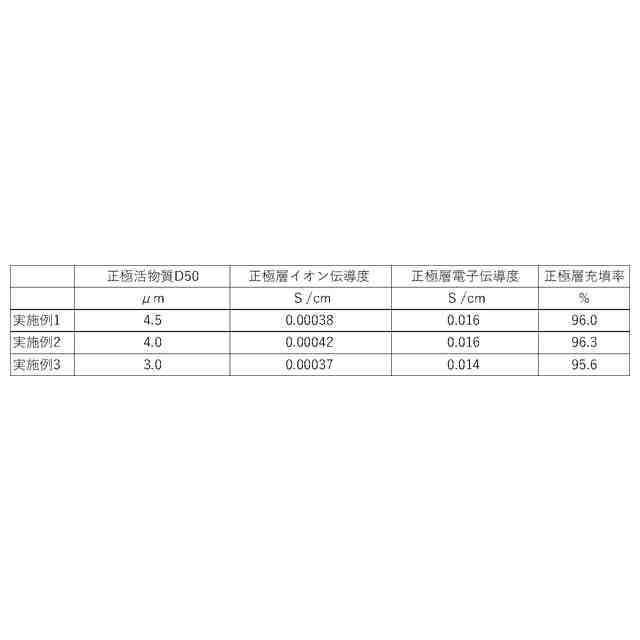

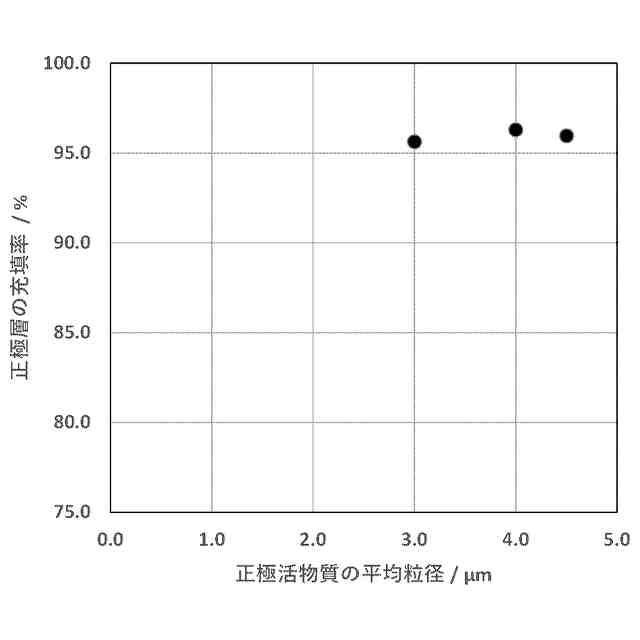

（【００１１】以降は省略されています）

関連特許
