公開番号2025163595
公報種別公開特許公報(A)
公開日2025-10-29
出願番号2024067023
出願日2024-04-17
発明の名称電源装置
出願人トヨタ自動車株式会社
代理人弁理士法人太陽国際特許事務所
主分類H01M 50/342 20210101AFI20251022BHJP(基本的電気素子)
要約【課題】第1蓄電池の内部の圧力が上昇して弁からガスが噴出した場合でも、隣接する蓄電池の内部の圧力が上昇して連鎖的にガスが噴出することが抑制される電源装置の提供。
【解決手段】ニッケルコバルトマンガン系の正極活物質を含むリチウムイオン電池である第1蓄電池と、リン酸鉄系の正極活物質を含むリチウムイオン電池である第2蓄電池と、第1蓄電池及び第2蓄電池を収納する函体と、を備え、函体は、内部に複数のアタッチメントを備え、第1蓄電池及び第2蓄電池はそれぞれアタッチメントに載置され、隣り合う第1蓄電池同士、隣り合う第2蓄電池同士、及び隣り合う第1蓄電池と第2蓄電池は、いずれも互いに離間して配置され、第1蓄電池は、第1蓄電池の内部の圧力が上昇した時に開放され内部のガスを噴出させる弁を有し、ガスは、弁から第2蓄電池の方向または函体の壁の方向に向けて噴出される、電源装置。
【選択図】図1
特許請求の範囲【請求項１】
ニッケル－コバルト－マンガン系の正極活物質を含むリチウムイオン電池である１つ以上の第１蓄電池と、
リン酸鉄系の正極活物質を含むリチウムイオン電池である１つ以上の第２蓄電池と、
前記第１蓄電池及び前記第２蓄電池を収納する函体と、を備え、
前記函体は、内部に複数のアタッチメントを備え、
前記第１蓄電池及び前記第２蓄電池はそれぞれ前記アタッチメントに載置され、
隣り合う前記第１蓄電池同士、隣り合う前記第２蓄電池同士、及び隣り合う前記第１蓄電池と前記第２蓄電池は、いずれも互いに離間して配置され、
前記第１蓄電池は、前記第１蓄電池の内部の圧力が上昇した時に開放され内部のガスを噴出させる弁を有し、
前記ガスは、前記弁から前記第２蓄電池の方向または前記函体の壁の方向に向けて噴出される、電源装置。

発明の詳細な説明【技術分野】
【０００１】
本開示は、電源装置に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
従来から、１つの函体の内部に、２種以上の異なる蓄電池を収納した電源装置が用いられている。
【０００３】
例えば、特許文献１には、電池パックケースと、電池パックケースに収容される電池セルとを含み、電池パックケースの内部空間は、第１の領域と第２の領域で構成され、第１の領域に第１の電池セルが配置され、第２の領域に第２の電池セルが配置され、第２の電池セルは、第１の電池セルの周囲を囲んで配列し、第１の電池セルと第２の電池セルは、それぞれ第１の放電電圧プラットフォームと第２の放電電圧プラットフォームを有し、第１の放電電圧プラットフォームの平均放電電圧は、第２の放電電圧プラットフォームの平均放電電圧よりも高く、第１の電池セルと第２の電池セルのそれぞれにおいて、第１の放電電圧プラットフォームに対応する放電容量と第２の放電電圧プラットフォームに対応する放電容量との和が１００％である場合、第２の電池セルの第２の放電電圧プラットフォームに対応する放電容量割合は、第１の電池セルの第２の放電電圧プラットフォームに対応する放電容量割合よりも大きい電池パック、が開示されている。
【先行技術文献】
【特許文献】
【０００４】
特開２０２３－５４７５７９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
従来から、複数の蓄電池が収納された電源装置において、１つの蓄電池に異常が発生して内部の圧力が上昇すると弁から高温のガスが噴出される。さらにこのガスが隣接する蓄電池に向けて噴出されると、隣接する蓄電池も加熱されて内部の圧力が上昇し、この隣接する蓄電池からも連鎖的に高温のガスが噴出されることがあった。このように、電源装置内で１つの蓄電池に異常が生じた際に、複数の蓄電池から連鎖的に高温のガスが噴出することがあった。
【０００６】
本開示は、１つの第１蓄電池の内部の圧力が上昇して弁からガスが噴出した場合でも、隣接する蓄電池の内部の圧力が上昇して連鎖的にガスが噴出することが抑制される電源装置を提供することを目的とする。
【課題を解決するための手段】
【０００７】
上記課題を解決するための手段は、以下の態様を含む。
＜１＞ニッケル－コバルト－マンガン系の正極活物質を含むリチウムイオン電池である１つ以上の第１蓄電池と、
リン酸鉄系の正極活物質を含むリチウムイオン電池である１つ以上の第２蓄電池と、
前記第１蓄電池及び前記第２蓄電池を収納する函体と、を備え、
前記函体は、内部に複数のアタッチメントを備え、
前記第１蓄電池及び前記第２蓄電池はそれぞれ前記アタッチメントに載置され、
隣り合う前記第１蓄電池同士、隣り合う前記第２蓄電池同士、及び隣り合う前記第１蓄電池と前記第２蓄電池は、いずれも互いに離間して配置され、
前記第１蓄電池は、前記第１蓄電池の内部の圧力が上昇した時に開放され内部のガスを噴出させる弁を有し、
前記ガスは、前記弁から前記第２蓄電池の方向または前記函体の壁の方向に向けて噴出される、電源装置。
【発明の効果】
【０００８】
本開示によれば、１つの第１蓄電池の内部の圧力が上昇して弁からガスが噴出した場合でも、隣接する蓄電池の内部の圧力が上昇して連鎖的にガスが噴出することが抑制される電源装置が提供される。
【図面の簡単な説明】
【０００９】

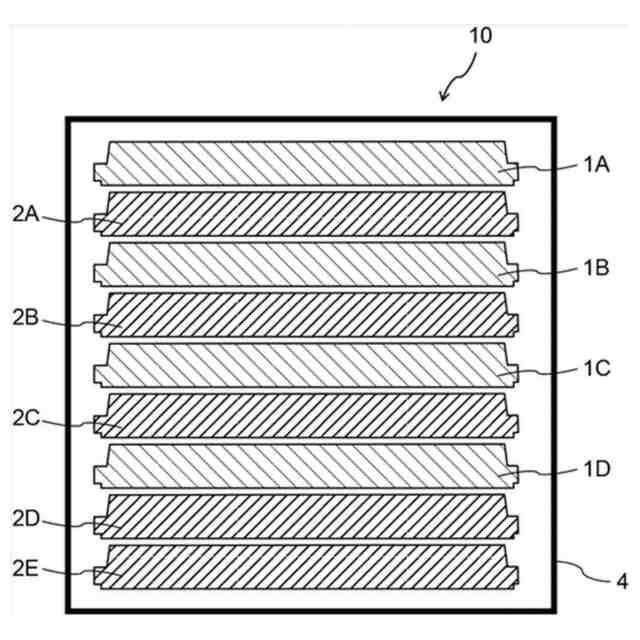

本開示の実施形態に係る電源装置の一例を示す概略断面図である。
【発明を実施するための形態】
【００１０】
＜電源装置＞
本開示の実施形態に係る電源装置は、ニッケル－コバルト－マンガン系の正極活物質を含むリチウムイオン電池である１つ以上の第１蓄電池と、リン酸鉄系の正極活物質を含むリチウムイオン電池である１つ以上の第２蓄電池と、第１蓄電池及び第２蓄電池を収納する函体と、を備える。
函体は、内部に複数のアタッチメントを備え、第１蓄電池及び第２蓄電池はそれぞれアタッチメントに載置される。隣り合う第１蓄電池同士、隣り合う第２蓄電池同士、及び隣り合う第１蓄電池と第２蓄電池は、いずれも互いに離間して配置される。第１蓄電池は、第１蓄電池の内部の圧力が上昇した時に開放され内部のガスを噴出させる弁を有する。
そして、弁から噴出されるガスは、弁から第２蓄電池の方向または函体の壁の方向に向けて噴出される。
（【００１１】以降は省略されています）
