公開番号2025163889
公報種別公開特許公報(A)
公開日2025-10-30
出願番号2024067507
出願日2024-04-18
発明の名称蓄電装置
出願人トヨタ自動車株式会社
代理人弁理士法人深見特許事務所
主分類H01M 50/242 20210101AFI20251023BHJP(基本的電気素子)
要約【課題】周囲からの衝撃によって損傷することを抑制することができる蓄電装置を提供する。
【解決手段】蓄電装置3は、車両1に搭載され、上下方向Hに蓄電モジュール11が積層されることによって形成された積層体7と、積層体7を収容する収容ケース10とを備える。収容ケース10は、収容ケース10のケース上面に位置する天板19と、収容ケース10のケース下面に位置する底板22と、天板19および底板22を接続する周壁28と、保持部材18とを含む。積層体7は、上面13および下面14と、上面13および下面14を接続する周面15とを含む。保持部材18は、保持起立壁25と、保持フランジ27とを有す。保持起立壁25は、周面15を覆うように形成されており、保持フランジ27は、保持起立壁25に設けられると共に、周壁28に固定されている。

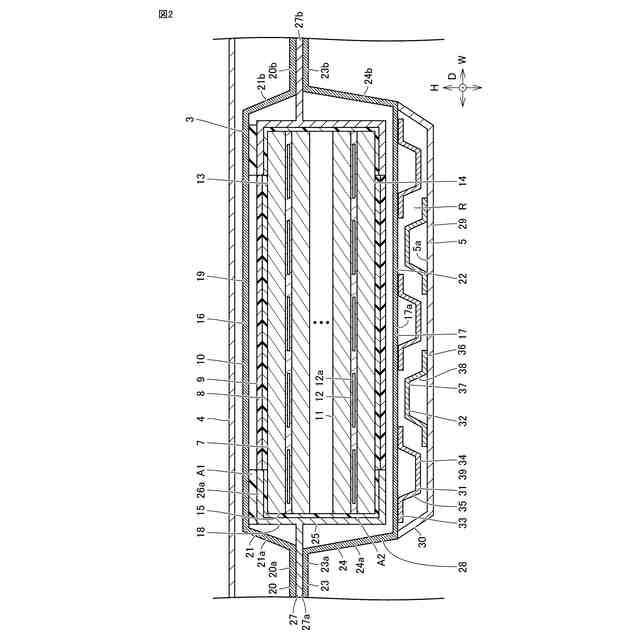

【選択図】図2
特許請求の範囲【請求項１】

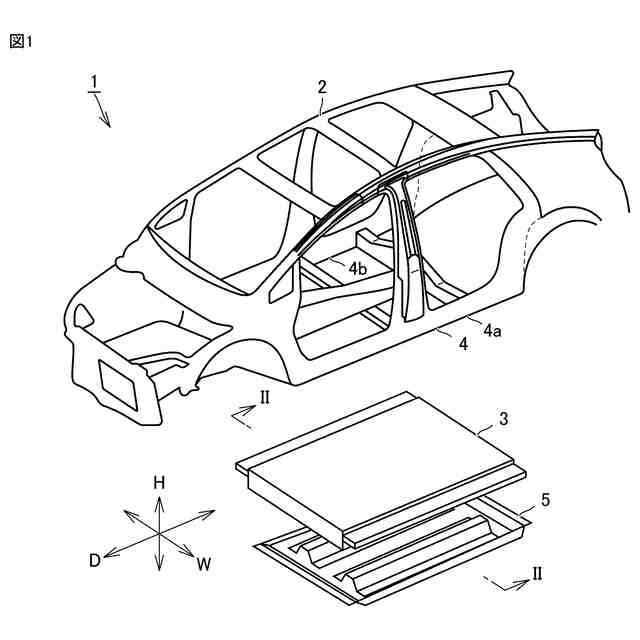

車両に搭載される蓄電装置であって、
前記蓄電装置は、上下方向に蓄電モジュールが積層されることによって形成された積層体と、前記積層体を収容する収容ケースとを備え、
前記収容ケースは、前記収容ケースのケース上面に位置する天板と、前記収容ケースのケース下面に位置する底板と、前記天板および前記底板を接続する周壁と、保持部材とを含み、
前記積層体は、上面および下面と、前記上面および前記下面を接続する周面とを含み、

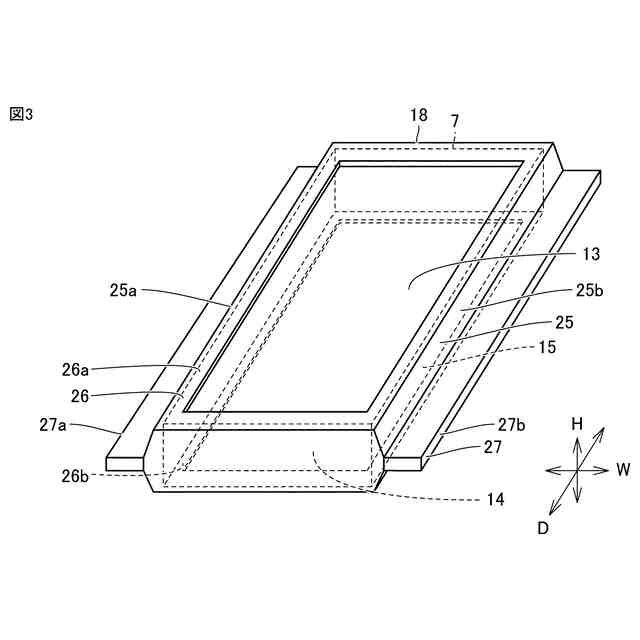

前記保持部材は、保持起立壁と、保持フランジとを有し、
前記保持起立壁は、前記周面を覆うように形成されており、
前記保持フランジは、前記保持起立壁に設けられると共に、前記周壁に固定された、蓄電装置。
続きを表示（約 430 文字）【請求項２】
前記保持起立壁は、幅方向に配列する第１側壁および第２側壁を含み、
前記保持フランジは、前記第１側壁と前記第２側壁との少なくとも一方に固定された、請求項１に記載の蓄電装置。
【請求項３】
前記保持部材は、さらに、被覆部材を有し、
前記被覆部材は、前記保持起立壁の前記上下方向に配列する端部の少なくとも一方から環状に延びるように形成されるとともに、前記積層体の前記上面および前記下面の少なくとも一方の外縁部を覆うように形成されている、請求項１または請求項２に記載の蓄電装置。
【請求項４】
前記被覆部材は、前記保持起立壁の上端に接続された上端被覆部を含み、
前記上端被覆部は、前記天板のうち前記上端被覆部と前記上下方向に対応する部分に接着されている、請求項３に記載の蓄電装置。
【請求項５】
前記保持部材は、前記積層体に接着されている、請求項１または請求項２に記載の蓄電装置。

発明の詳細な説明【技術分野】
【０００１】
本開示は、蓄電装置に関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
例えば、特開２０２４－００７７５３号公報には、車両下部に搭載されたバイポーラ電池の側面部分の構成が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２４－００７７５３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上記特許文献１に係る電池は、周囲からの衝撃に弱く、周囲からの衝撃に対する電池の保護について改善の余地がある。
【０００５】
本開示は、上記課題を解決するためになされたものであり、その目的は、周囲からの衝撃によって損傷することを抑制できる蓄電装置を提供することである。
【課題を解決するための手段】
【０００６】
本開示の第１の局面に係る蓄電装置は、車両に搭載される蓄電装置であって、上下方向に蓄電モジュールが積層されることによって形成された積層体と、積層体を収容する収容ケースとを備え、収容ケースは、収容ケースのケース上面に位置する天板と、収容ケースのケース下面に位置する底板と、天板および底板を接続する周壁と、保持部材とを含み、積層体は、上面および下面と、上面および下面を接続する周面とを含み、保持部材は、保持起立壁と、保持フランジとを有し、保持起立壁は、周面を覆うように形成されており、保持フランジは、保持起立壁に設けられると共に、周壁に固定されている。
【０００７】
本開示の第１の局面に係る蓄電装置における保持起立壁は、幅方向に配列する第１側壁および第２側壁を含み、保持フランジは、第１側壁と第２側壁との少なくとも一方に固定されている。
【０００８】
本開示の第１の局面に係る蓄電装置における保持部材は、さらに、被覆部材を有し、被覆部材は、保持起立壁の上下方向に配列する端部の少なくとも一方から環状に延びるように形成されるとともに、積層体から上下方向に離れた位置から積層体を平面視した場合における積層体の外縁部を覆うように形成されている、請求項１または請求項２に記載の蓄電装置。
【０００９】
本開示の第１の局面に係る蓄電装置における被覆部材は、保持起立壁の上端に接続された上端被覆部を含み、上端被覆部は、天板のうち上端被覆部と上下方向に対応する部分に接着されている。
【００１０】
本開示の第１の局面に係る蓄電装置における保持部材は、積層体に接着されている。
【発明の効果】
（【００１１】以降は省略されています）
