公開番号2025063714
公報種別公開特許公報(A)
公開日2025-04-16
出願番号2023173119
出願日2023-10-04
発明の名称フェライト
出願人株式会社トーキン
代理人個人,個人,個人
主分類H01F 1/34 20060101AFI20250409BHJP(基本的電気素子)
要約【課題】100℃程度の高温域において高い飽和磁束密度と低いコアロスとを有する磁気コアとして好適なフェライトを提供すること。

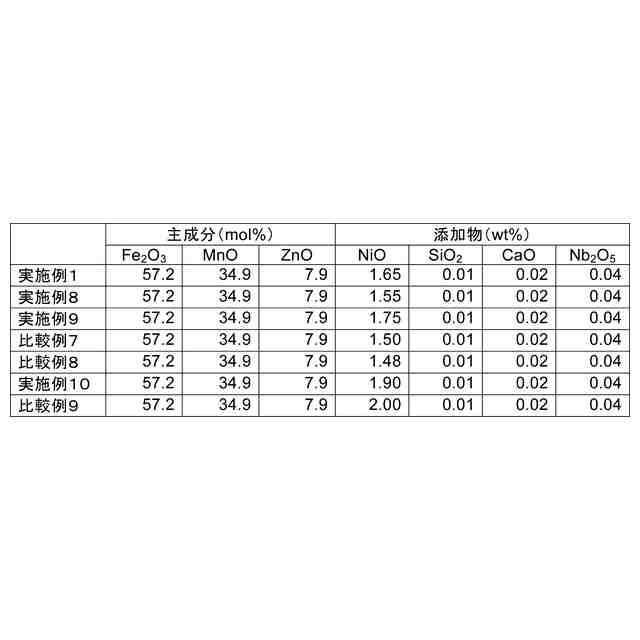

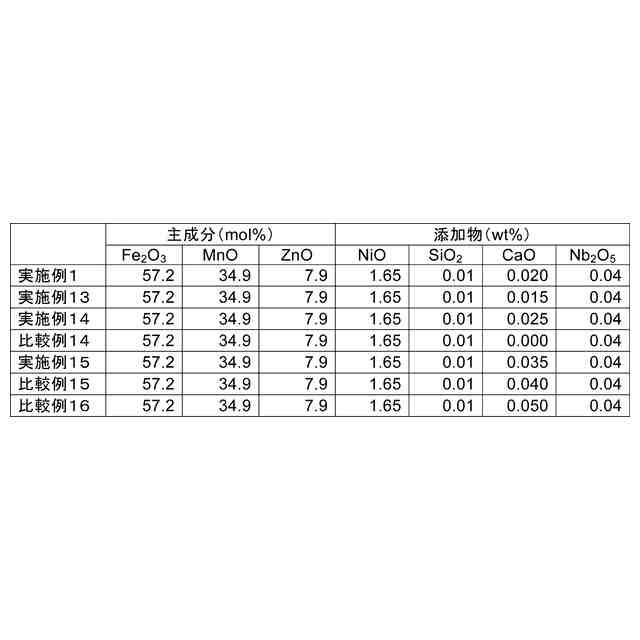

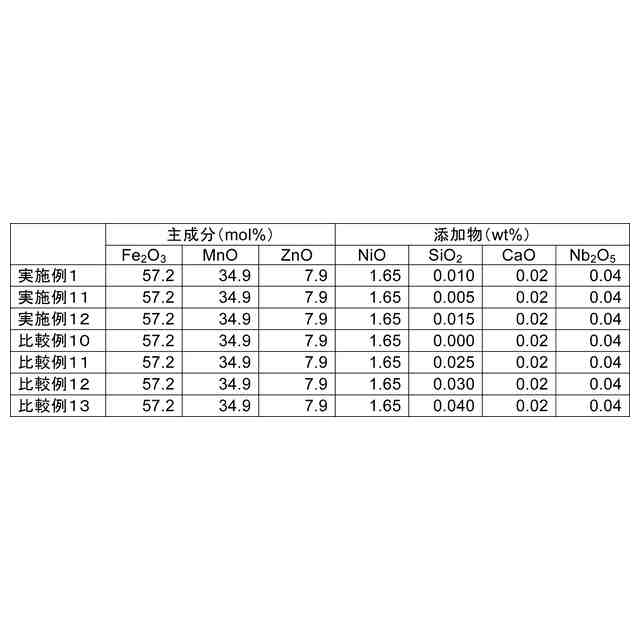

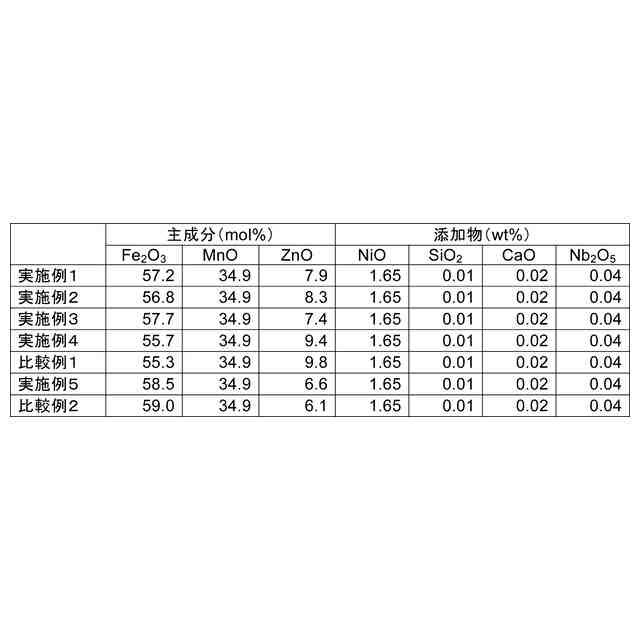

【解決手段】フェライト10は、主成分として、55.7～58.5mol%のFe₂O₃と、34.0～36.0mol%のMnOと、残部であるZnOとを含み、添加物として、1.55～1.90wt%のNiOと、0.015wt%以下(但し、0wt%を除く)のSiO₂と、0.038wt%以下(但し、0wt%を除く)のCaOと、0.010～0.065wt%のNb₂O₅とを含んでいる。

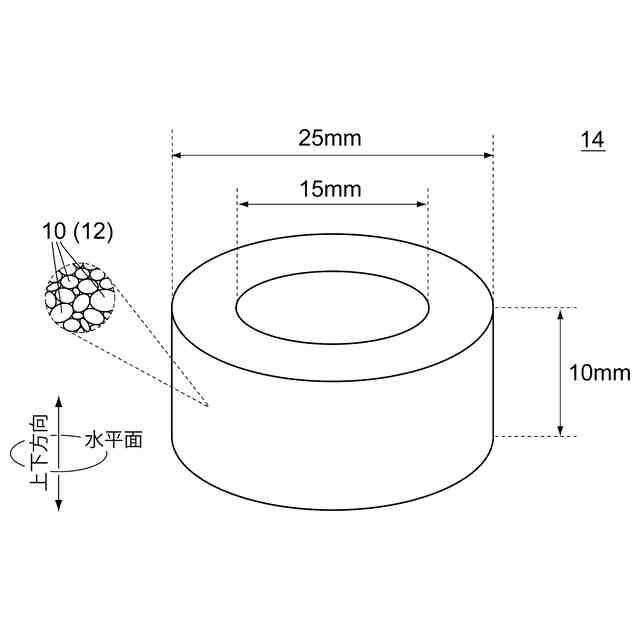

【選択図】図1

特許請求の範囲【請求項１】
主成分として、５５．７～５８．５ｍｏｌ％のＦｅ
２
Ｏ
３
と、３４．０～３６．０ｍｏｌ％のＭｎＯと、残部であるＺｎＯとを含み、
添加物として、１．５５～１．９０ｗｔ％のＮｉＯと、０．０１５ｗｔ％以下（但し、０ｗｔ％を除く）のＳｉＯ
２
と、０．０３８ｗｔ％以下（但し、０ｗｔ％を除く）のＣａＯと、０．０１０～０．０６５ｗｔ％のＮｂ
２
Ｏ
５
とを含む
フェライト。
続きを表示（約 400 文字）【請求項２】
請求項１記載のフェライトであって、

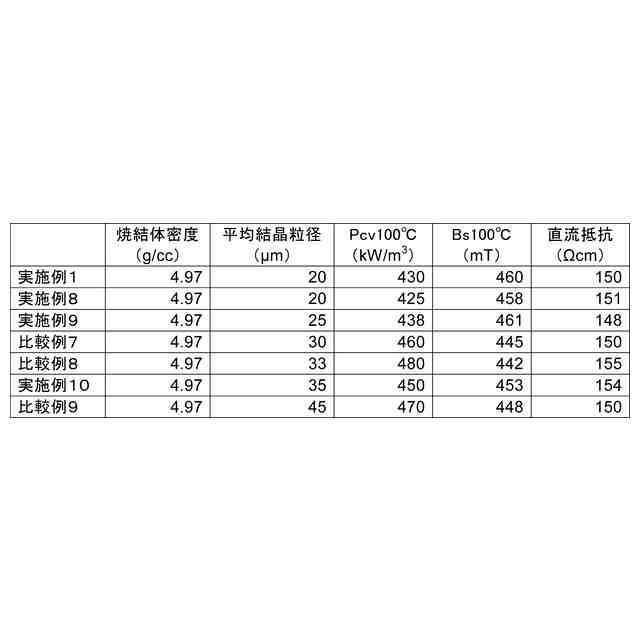

１０～３５μｍの平均結晶粒径を有する焼結体からなり、
焼結体密度が４．９３～４．９８ｇ／ｃｃである
フェライト。
【請求項３】
請求項１記載のフェライトであって、
１００Ｈｚ～５．５ＭＨｚかつ０．１ｍＡの電流を加えて測定した直流抵抗値が１３０Ωｃｍ以上である
フェライト。
【請求項４】
請求項１記載のフェライトであって、
１００ｋＨｚかつ２００ｍＴの磁場において１００℃の温度下で測定したコアロスが５００ｋＷ／ｍ
３
以下である
フェライト。
【請求項５】
請求項１記載のフェライトであって、
１２００Ａ／ｍの磁場において１００℃の温度下で測定した飽和磁束密度が４５０ｍＴ以上である
フェライト。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ＭｎＺｎ系フェライトに関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
特許文献１には、ＭｎＺｎ系フェライトが開示されている。特許文献１のフェライトは、１００℃程度の高温下において高い飽和磁束密度を有している。
【先行技術文献】
【特許文献】
【０００３】
特許第４２８１９９０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
車載用の磁気コアにフェライトを使用する場合、１００℃程度の高温域において高い直流重畳特性を有するとともに熱暴走を抑制し易いことが求められる。即ち、高温域において高い飽和磁束密度と低いコアロスとを有するフェライトが求められる。しかしながら、特許文献１に開示されたような従来のフェライトを車載用の磁気コアとして使用する場合、１００℃程度の高温域におけるコアロスが大きいという問題がある。
【０００５】
そこで、本発明は、１００℃程度の高温域において高い飽和磁束密度と低いコアロスとを有する磁気コアとして好適なフェライトを提供することを目的とする。
【課題を解決するための手段】
【０００６】
本発明は、第１のフェライトとして、
主成分として、５５．７～５８．５ｍｏｌ％のＦｅ
２
Ｏ
３
と、３４．０～３６．０ｍｏｌ％のＭｎＯと、残部であるＺｎＯとを含み、
添加物として、１．５５～１．９０ｗｔ％のＮｉＯと、０．０１５ｗｔ％以下（但し、０ｗｔ％を除く）のＳｉＯ
２
と、０．０３８ｗｔ％以下（但し、０ｗｔ％を除く）のＣａＯと、０．０１０～０．０６５ｗｔ％のＮｂ
２
Ｏ
５
とを含む
フェライトを提供する。
【０００７】
本発明は、第２のフェライトとして、
１０～３５μｍの平均結晶粒径を有する焼結体からなり、
焼結体密度が４．９３～４．９８ｇ／ｃｃである
フェライトを提供する。
【０００８】
本発明は、第３のフェライトとして、第１のフェライトであって、
１００Ｈｚ～５．５ＭＨｚかつ０．１ｍＡの電流を加えて測定した直流抵抗値が１３０Ωｃｍ以上である
フェライトを提供する。
【０００９】
本発明は、第４のフェライトとして、第１のフェライトであって、
１００ｋＨｚかつ２００ｍＴの磁場において１００℃の温度下で測定したコアロスが５００ｋＷ／ｍ
３
以下である
フェライトを提供する。
【００１０】
本発明は、第５のフェライトとして、第１のフェライトであって、
１２００Ａ／ｍの磁場において１００℃の温度下で測定した飽和磁束密度が４５０ｍＴ以上である
フェライトを提供する。
【発明の効果】
（【００１１】以降は省略されています）
