公開番号2025066296
公報種別公開特許公報(A)
公開日2025-04-23
出願番号2023175782
出願日2023-10-11
発明の名称経時的変形樹脂バンドの固定に用いられる留め具およびそれを備える首輪
出願人株式会社大阪製薬
代理人弁理士法人ユニアス国際特許事務所
主分類A01K 27/00 20060101AFI20250416BHJP(農業;林業;畜産;狩猟;捕獲;漁業)
要約【課題】バンドの経時的変形でも外れることがない留め具を提供する。

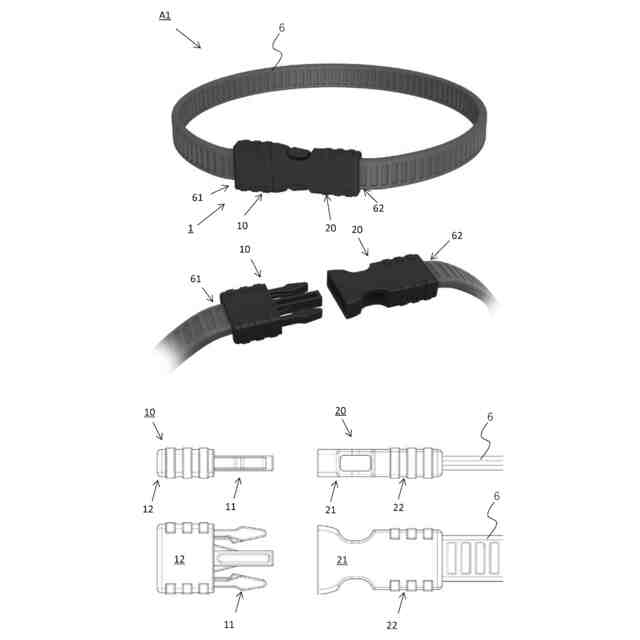

【解決手段】留め具1は、長尺の樹脂製バンド6の第一端部61を着脱可能に固定する雄側の第一留め具10と、第一端部61と異なる第二端部62を着脱可能に固定する雌側の第二留め具20とを備え、第一留め具10は、第二留め具20の雌構造21と係合する雄構造11と、雄構造11に連接され第一端部61を収納する第一収納部12と、第一収納部12に嵌められる第一蓋部と、第一収納部12と第一蓋部とが係合する第一係合構造とを備え、第二留め具20は、第一留め具10の雄構造11と係合する雌構造21と、雌構造21に連接され第二端部62を収納する第二収納部22と、第二収納部22に嵌められる第二蓋部と、第二蓋部に立設され、第二端部62を押圧する3つの突起部と、第二収納部22と第二蓋部とが係合する第二係合構造とを備える。
【選択図】図1
特許請求の範囲【請求項１】
長尺の樹脂製バンドの第一端部を着脱可能に固定する雄側の第一留め具と、
前記第一端部と異なる第二端部を着脱可能に固定する雌側の第二留め具と、を備え、
前記第一留め具は、
前記第二留め具の雌構造と係合する雄構造と、
前記雄構造に連接され、前記第一端部を収納する第一収納部と、
前記第一収納部に嵌められる第一蓋部と、
前記第一収納部と前記第一蓋部とが係合する第一係合構造と、を備え、
前記第二留め具は、
前記第一留め具の雄構造と係合する雌構造と、
前記雌構造に連接され、前記第二端部を収納する第二収納部と、
前記第二収納部に嵌められる第二蓋部と、
前記第二蓋部および／または前記第二収納部に立設され、前記第二端部を押圧するあるいは第二端部に刺さる少なくとも１つの突起部と、
前記第二収納部と前記第二蓋部とが係合する第二係合構造と、
を備える留め具。
続きを表示（約 680 文字）【請求項２】
前記第一係合構造は、
前記第一収納部に立設され、前記第一端部に形成される貫通孔が挿入される第一突設部と、
前記第一収納部の両側面に設けられる切欠き部と、
前記第一蓋部に立設され、前記第一突設部の第一穴部に嵌入される第一嵌入ボス部と、を備える、請求項１に記載の留め具。
【請求項３】
前記第二蓋部は、前記第二係合構造と、前記突起部との間にヒンジ部を備える、
請求項１に記載の留め具。
【請求項４】
前記第二係合構造は、
前記第二収納部および／または前記第二蓋部に立設される少なくとも１つの第二嵌入ボス部と、
前記第二蓋部および／または前記第二収納部に設けられ、前記第二嵌入ボス部が嵌入される少なくとも１つの第二穴部と、を備える、
請求項１に記載の留め具。
【請求項５】
前記第二係合構造は、
前記第二収納部の両側面壁に設けられる側壁延設部と、
前記側壁延設部と係合する前記第二蓋部の両側部に設けられる側部延設部を備える、
請求項１に記載の留め具。
【請求項６】
長尺の樹脂製バンドと、前記樹脂製バンドをとめるための前記請求項１から５のいずれか１項に記載の留め具とを備える
ペット動物用の首輪。
【請求項７】
前記樹脂製バンドは、害虫防除剤含有樹脂組成物の成型体である、
請求項６に記載の首輪。
【請求項８】
前記請求項６に記載の首輪を保存する保存容器。

発明の詳細な説明【技術分野】
【０００１】
本発明は、経時的変形樹脂バンドの固定に用いられる留め具およびそれを備えるペット動物用の首輪に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
虫、シラミ、ノミ、ダニなどを防除あるいは忌避する樹脂製の首輪がある。この樹脂には害虫駆除剤あるいは忌避剤が練りこまれている。
害虫駆除剤の有効成分としては、ピレスロイド系化合物又はフェニルピラゾール系化合物等が広く用いられている（特許文献１）。また、ピレスロイド系化合物と他の化合物の組み合わせが広く用いられている（特許文献２）。
【先行技術文献】
【特許文献】
【０００３】
特開２０１９－１４６７３号公報
特開２０２０－００７２３８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
首輪のバンドから害虫防除剤などが経時的にブリードし揮散するため、バンドが収縮し強度や硬度が変化する。そのため首輪の留め具からバンドが不用意に外れることが懸念される。
【０００５】
本発明は、バンドの経時的変形でも外れることがない留め具を提供することを目的とする。また、他の発明は、その留め具を備えるペット動物用の首輪を提供することを目的とする。また、他の発明は、その留め具を備えるペット動物用の首輪を保存するための保存容器を提供することを目的とする。
【課題を解決するための手段】
【０００６】

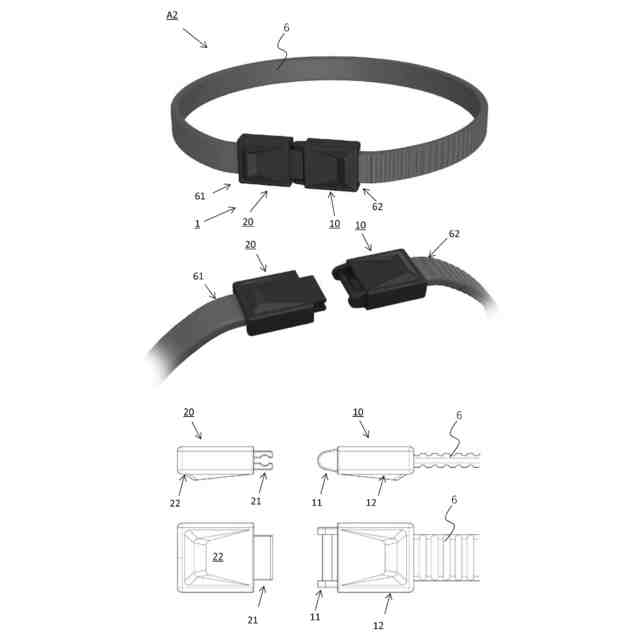

本発明の経時的変形樹脂バンドの固定に用いられる留め具（１）は、
長尺の樹脂製バンド（６）の第一端部（６１）を着脱可能に固定する雄側の第一留め具（１０）と、
前記第一端部（６１）と異なる第二端部（６２）を着脱可能に固定する雌側の第二留め具（２０）と、を備えていてもよい。
【０００７】
前記第一留め具（１０）は、
前記第二留め具（２０）の雌構造（２１）と係合する雄構造（１１）と、
前記雄構造（１１）に連接され、前記第一端部（６１）を収納する第一収納部（１２）と、
前記第一収納部（１２）に嵌められる第一蓋部（１３）と、
前記第一収納部（１２）と前記第一蓋部（１３）とが係合する第一係合構造と、を備えていてもよい。
【０００８】

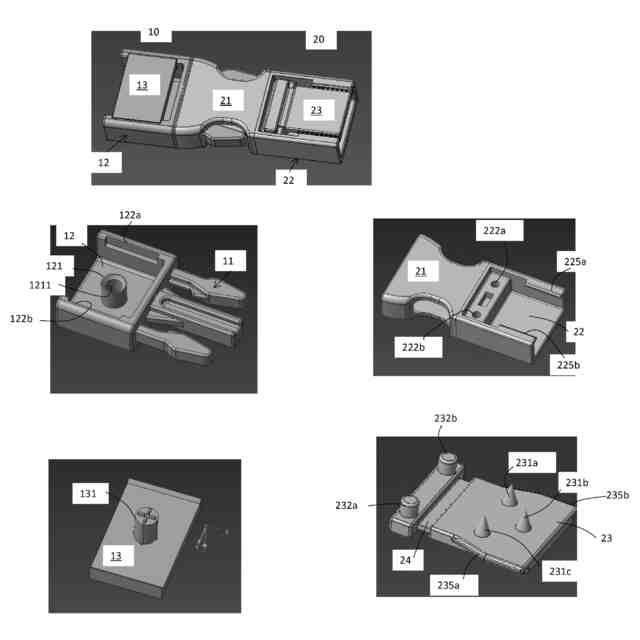

前記第一係合構造は、
前記第一収納部（１２）に立設され、前記第一端部（６１）に形成される貫通孔が挿入される第一突設部（１２１）と、
前記第一収納部（１２）の両側面に設けられる切欠き部（１２２ａ、１２２ｂ）と、
前記第一蓋部（１３）に立設され、前記第一突設部（１２１）の第一穴部（１２１１）に嵌入される第一嵌入ボス部（１３１）と、を備え、
前記第一蓋部（１３）の両側部が前記切欠き部（１２２ａ、１２２ｂ）に嵌り、かつ、前記第一嵌入ボス部（１３１）が前記第一突設部（１２１）の第一穴部（１２１１）へ嵌入され、固定される構成であってもよい。
【０００９】
前記第二留め具（２０）は、
前記第一留め具（１０）の雄構造（１１）と係合する雌構造（２１）と、
前記雌構造（２１）に連接され、前記第二端部（６２）を収納する第二収納部（２２）と、
前記第二収納部（２２）に嵌められる第二蓋部（２３）と、
前記第二蓋部（２３）および／または前記第二収納部（２２）に立設され、前記第二端部（６２）を押圧するあるいは第二端部（６２）に刺さる少なくとも１つの突起部（２３１ａ、２３１ｂ、２３１ｃ）と、
前記第二収納部（２２）と前記第二蓋部（２３）とが係合する第二係合構造と、を備えていてもよい。
【００１０】
前記第二蓋部（２３）は、前記第二係合構造と、前記突起部（２３１ａ、２３１ｂ、２３１ｃ）との間にヒンジ部（２４）を備えていてもよい。
（【００１１】以降は省略されています）
