公開番号2025068508
公報種別公開特許公報(A)
公開日2025-04-28
出願番号2023178466
出願日2023-10-16
発明の名称降雨減衰係数推定装置、降雨減衰係数推定プログラム及び降雨減衰係数推定システム
出願人日本無線株式会社
代理人個人,個人,個人,個人
主分類G01W 1/14 20060101AFI20250421BHJP(測定;試験)
要約【課題】本開示は、気象レーダ装置から見て遠距離においても、又は気象レーダ装置から見た遠距離までの一部の領域における高い降雨強度による大きな降雨減衰量に関わらず、降雨減衰係数の推定精度を高くすることを目的とする。
【解決手段】本開示は、主観測レーダ装置Mから見て直線上にあり異なる距離にある地点A、Bからの、主観測レーダ装置Mが観測した降雨反射強度の情報を取得し、補完観測レーダ装置Cから見てほぼ同一の距離にある地点A、Bからの、補完観測レーダ装置Cが観測した降雨反射強度の情報を取得し、主観測レーダ装置Mが観測した地点A、Bからの降雨反射強度と、補完観測レーダ装置Cが観測した地点A、Bからの降雨反射強度と、主観測レーダ装置Mから見た地点A、Bの間の距離と、に基づいて、主観測レーダ装置Mから見た地点A、Bの間の、単位距離当たりの降雨減衰量である降雨減衰係数を推定する。
【選択図】図2
特許請求の範囲【請求項１】

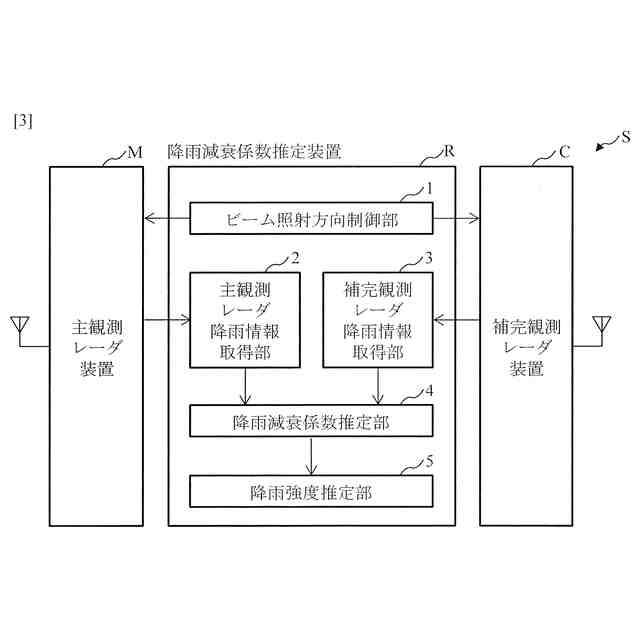

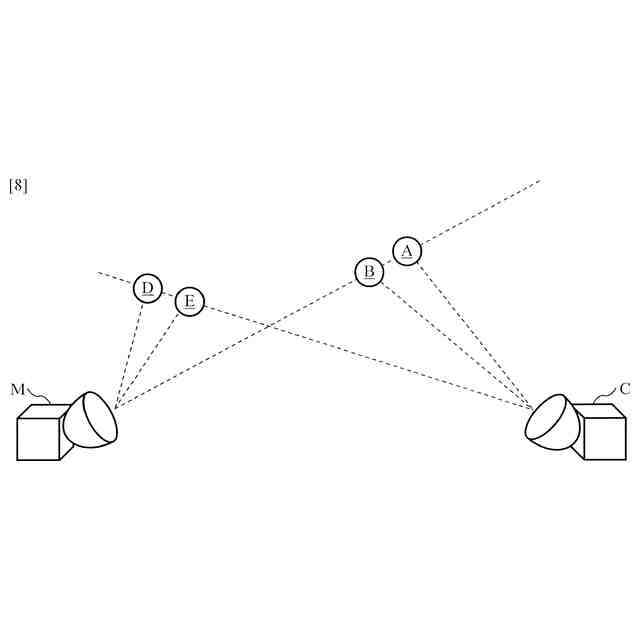

主観測レーダ装置から見て直線上にあり異なる距離にある２地点からの、前記主観測レーダ装置が観測した降雨反射強度の情報を取得する主観測レーダ降雨情報取得部と、
補完観測レーダ装置から見てほぼ同一の距離にある前記２地点からの、前記補完観測レーダ装置が観測した降雨反射強度の情報を取得する補完観測レーダ降雨情報取得部と、
前記主観測レーダ装置が観測した前記２地点からの降雨反射強度と、前記補完観測レーダ装置が観測した前記２地点からの降雨反射強度と、前記主観測レーダ装置から見た前記２地点の間の距離と、に基づいて、前記主観測レーダ装置から見た前記２地点の間の、単位距離当たりの降雨減衰量である降雨減衰係数を推定する降雨減衰係数推定部と、
を備えることを特徴とする降雨減衰係数推定装置。
続きを表示（約 1,000 文字）【請求項２】

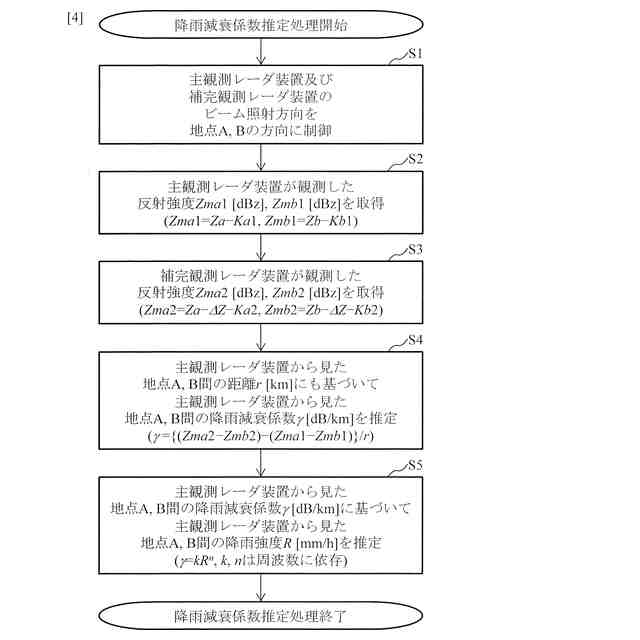

前記降雨減衰係数推定部は、前記主観測レーダ装置が観測した前記２地点からの降雨反射強度をＺｍａ１及びＺｍｂ１とし、前記補完観測レーダ装置が観測した前記２地点からの降雨反射強度をＺｍａ２及びＺｍｂ２とし、前記主観測レーダ装置から見た前記２地点の間の距離をｒとし、前記主観測レーダ装置から見た前記２地点の間の降雨減衰係数γを、γ＝｛（Ｚｍａ２－Ｚｍｂ２）－（Ｚｍａ１－Ｚｍｂ１）｝／ｒと推定する
ことを特徴とする、請求項１に記載の降雨減衰係数推定装置。
【請求項３】

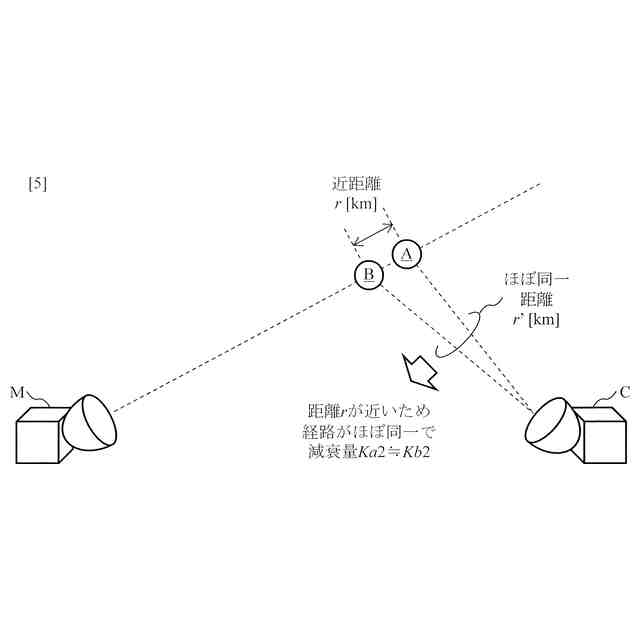

前記補完観測レーダ装置から見た前記２地点の各地点の距離がほぼ同一の距離となるように、前記主観測レーダ装置から見た前記２地点の間の距離が近距離である
ことを特徴とする、請求項１又は２に記載の降雨減衰係数推定装置。
【請求項４】

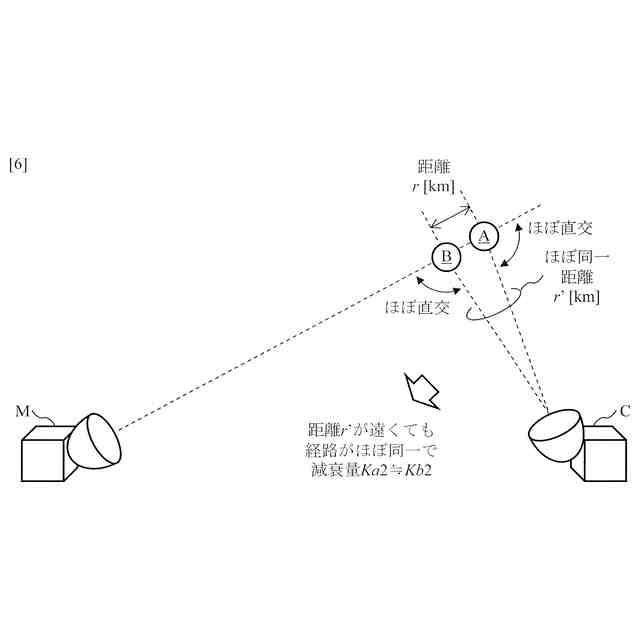

前記主観測レーダ装置から見て前記２地点を直線上に結ぶ方向と、前記補完観測レーダ装置から見た前記２地点の各地点の方向と、がほぼ直交するとともに、前記補完観測レーダ装置から見た前記２地点の各地点の距離がほぼ同一の距離である
ことを特徴とする、請求項１又は２に記載の降雨減衰係数推定装置。
【請求項５】

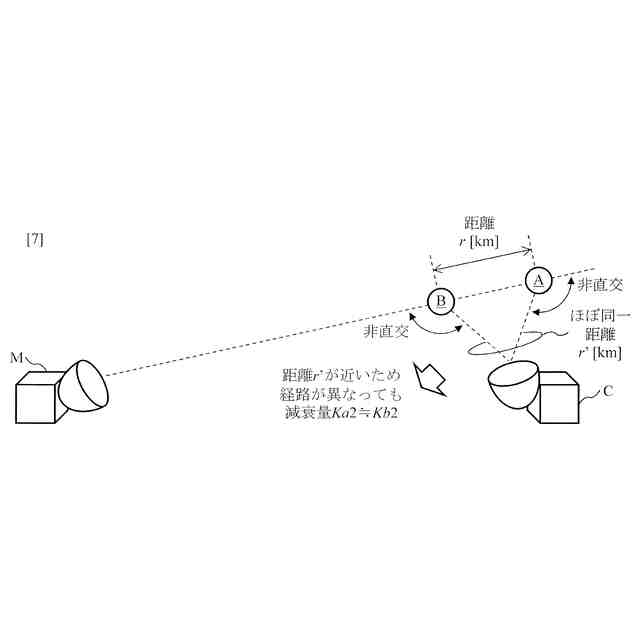

前記主観測レーダ装置から見て前記２地点を直線上に結ぶ方向と、前記補完観測レーダ装置から見た前記２地点の各地点の方向と、が直交しないにも関わらず、前記補完観測レーダ装置から見た前記２地点の各地点の距離がほぼ同一の距離である
ことを特徴とする、請求項１又は２に記載の降雨減衰係数推定装置。
【請求項６】
前記主観測レーダ装置から見た前記２地点の間の降雨減衰係数に基づいて、前記主観測レーダ装置から見た前記２地点の間の降雨強度を推定する降雨強度推定部、
をさらに備えることを特徴とする、請求項１又は２に記載の降雨減衰係数推定装置。
【請求項７】
請求項１又は２に記載の降雨減衰係数推定装置が備える各処理部が実行する各処理ステップを、コンピュータに実行させるための降雨減衰係数推定プログラム。
【請求項８】
請求項１又は２に記載の降雨減衰係数推定装置と、前記主観測レーダ装置と、前記補完観測レーダ装置と、を備えることを特徴とする降雨減衰係数推定システム。

発明の詳細な説明【技術分野】
【０００１】
本開示は、単位距離当たりの降雨減衰量である降雨減衰係数を推定する技術に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】

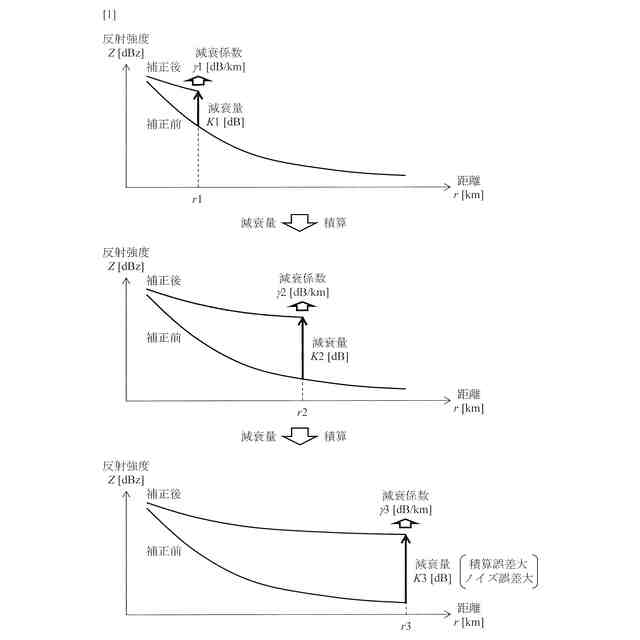

単位距離当たりの降雨減衰量である降雨減衰係数を推定する技術が、特許文献１、２等に開示されている。従来技術の降雨減衰係数推定処理の具体例を図１に示す。
【０００３】
図１の上段から下段では、気象レーダ装置から見た距離ｒ［ｋｍ］における、気象レーダ装置が観測した降雨反射強度Ｚ［ｄＢｚ］は、気象レーダ装置から見た距離ｒ［ｋｍ］までにおける降雨減衰量の影響を受けるため（「補正前」を参照）、気象レーダ装置から見た距離ｒ［ｋｍ］までにおける降雨減衰量の影響を除く必要がある（「補正後」を参照）。
【０００４】
図１の上段では、気象レーダ装置から見た近距離ｒ１［ｋｍ］における、気象レーダ装置が観測した降雨反射強度Ｚ［ｄＢｚ］は、気象レーダ装置から見た近距離ｒ１［ｋｍ］までにおける降雨減衰量Ｋ１［ｄＢ］の影響を除いている。そして、気象レーダ装置から見た近距離ｒ１［ｋｍ］における、降雨減衰係数γ１［ｄＢ／ｋｍ］が推定されている。
【０００５】
図１の中段では、気象レーダ装置から見た中距離ｒ２［ｋｍ］における、気象レーダ装置が観測した降雨反射強度Ｚ［ｄＢｚ］は、気象レーダ装置から見た中距離ｒ２［ｋｍ］までにおける降雨減衰量Ｋ２［ｄＢ］の影響を除いている。ここで、降雨減衰量Ｋ２［ｄＢ］は、図１の上段で推定された降雨減衰量Ｋ１［ｄＢ］と、図１の中段で推定された降雨減衰量Ｋ２－Ｋ１［ｄＢ］と、を積算されている。そして、気象レーダ装置から見た中距離ｒ２［ｋｍ］における、降雨減衰係数γ２［ｄＢ／ｋｍ］が推定されている。
【０００６】
図１の下段では、気象レーダ装置から見た遠距離ｒ３［ｋｍ］における、気象レーダ装置が観測した降雨反射強度Ｚ［ｄＢｚ］は、気象レーダ装置から見た遠距離ｒ３［ｋｍ］までにおける降雨減衰量Ｋ３［ｄＢ］の影響を除いている。ここで、降雨減衰量Ｋ３［ｄＢ］は、図１の中段で推定された降雨減衰量Ｋ２［ｄＢ］と、図１の下段で推定された降雨減衰量Ｋ３－Ｋ２［ｄＢ］と、を積算されている。そして、気象レーダ装置から見た遠距離ｒ３［ｋｍ］における、降雨減衰係数γ３［ｄＢ／ｋｍ］が推定されている。
【先行技術文献】
【特許文献】
【０００７】
特開２０１０－１９７１８５号公報
特開２０１２－１４９９２０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００８】
しかし、図１の下段では、気象レーダ装置から見た遠距離ｒ３［ｋｍ］までにおける降雨減衰量Ｋ３［ｄＢ］は、図１の上段で推定された降雨減衰量Ｋ１［ｄＢ］と、図１の中段で推定された降雨減衰量Ｋ２－Ｋ１［ｄＢ］と、図１の下段で推定された降雨減衰量Ｋ３－Ｋ２［ｄＢ］と、を積算されているため、積算誤差が大きいことがある。
【０００９】
そして、図１の下段では、気象レーダ装置から見た遠距離ｒ３［ｋｍ］までにおける降雨減衰量Ｋ３［ｄＢ］は、気象レーダ装置から見た遠距離ｒ３［ｋｍ］までの一部の領域における高い降雨強度による大きい降雨減衰量のため、ノイズ誤差も大きいことがある。
【００１０】
よって、図１の下段では、気象レーダ装置から見た遠距離ｒ３［ｋｍ］において、気象レーダ装置が観測した降雨反射強度Ｚ［ｄＢｚ］の補正精度が低くなることがあり、それに伴って、降雨減衰係数γ３［ｄＢ／ｋｍ］の推定精度も低くなることがある。
（【００１１】以降は省略されています）
