公開番号2025076681
公報種別公開特許公報(A)
公開日2025-05-16
出願番号2023188443
出願日2023-11-02
発明の名称海洋マイクロ波レーダ信号処理装置、海洋マイクロ波レーダ信号処理プログラム及び海洋マイクロ波レーダシステム
出願人日本無線株式会社
代理人個人,個人,個人,個人
主分類G01S 13/58 20060101AFI20250509BHJP(測定;試験)
要約【課題】本開示は、海洋レーダ装置を用いて、海洋の2次元方向の移送速度(特に、潮流によるもの)を高精度に算出することを目的とする。
【解決手段】本開示は、海洋表層にマイクロ波を照射するマイクロ波レーダ装置1を用いて、複数スキャンのレーダ反射電力分布に基づいて、海洋波面の進行速度を算出する波面速度算出部21と、海洋波面の進行速度から海洋波の固有速度(海洋の移送速度の影響を受けない)を減算することにより、海洋の移送速度を算出する移送速度算出部23と、を備えることを特徴とする海洋マイクロ波のレーダ信号処理装置2である。

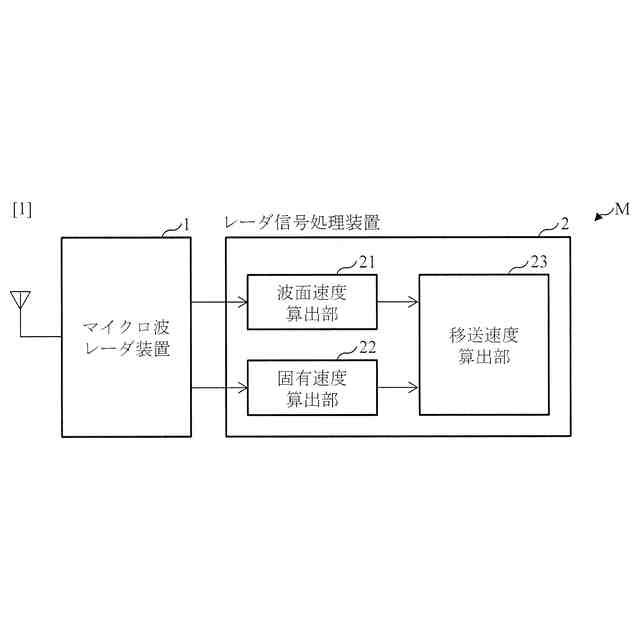

【選択図】図1

特許請求の範囲【請求項１】
海洋表層にマイクロ波を照射するマイクロ波レーダ装置を用いて、複数スキャンのレーダ反射電力分布に基づいて、海洋波面の進行速度を算出する波面速度算出部と、
前記海洋波面の進行速度から海洋波の固有速度（海洋の移送速度の影響を受けない）を減算することにより、前記海洋の移送速度を算出する移送速度算出部と、
を備えることを特徴とする海洋マイクロ波レーダ信号処理装置。
続きを表示（約 570 文字）【請求項２】
水深分布に基づいて、前記海洋波の固有速度を算出する固有速度算出部をさらに備える
ことを特徴とする、請求項１に記載の海洋マイクロ波レーダ信号処理装置。
【請求項３】
前記固有速度算出部は、潮汐潮位に基づいて、前記水深分布を補正する
ことを特徴とする、請求項２に記載の海洋マイクロ波レーダ信号処理装置。
【請求項４】
前記マイクロ波レーダ装置を用いて、前記複数スキャンのレーダ反射電力分布に基づいて、前記海洋波の固有速度を算出する固有速度算出部をさらに備える
ことを特徴とする、請求項１に記載の海洋マイクロ波レーダ信号処理装置。
【請求項５】
前記移送速度算出部は、潮流による前記海洋の移送速度を算出する
ことを特徴とする、請求項１から４のいずれかに記載の海洋マイクロ波レーダ信号処理装置。
【請求項６】
請求項１に記載の海洋マイクロ波レーダ信号処理装置の各処理部が実行する各処理ステップを、コンピュータに実行させるための海洋マイクロ波レーダ信号処理プログラム。
【請求項７】
請求項１に記載の海洋マイクロ波レーダ信号処理装置と、前記マイクロ波レーダ装置と、を備えることを特徴とする海洋マイクロ波レーダシステム。

発明の詳細な説明【技術分野】
【０００１】
本開示は、海洋の移送速度（特に、潮流によるもの）を算出する技術に関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
海洋表層に短波（波長１０ｍ～１００ｍ）を照射する短波レーダ装置（分解能１ｋｍ）を用いて、表層流のドップラ速度を算出する技術が、特許文献１に開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２００５－２４１４６７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ここで、特許文献１を用いて、海洋の移送速度（特に、潮流によるもの）を算出することが考えられる。しかし、表層流の１次元方向のドップラ速度を算出するのみであるため、海洋の２次元方向の移送速度を高精度に算出することができない。
【０００５】
そこで、前記課題を解決するために、本開示は、海洋レーダ装置を用いて、海洋の２次元方向の移送速度（特に、潮流によるもの）を高精度に算出することを目的とする。
【課題を解決するための手段】
【０００６】

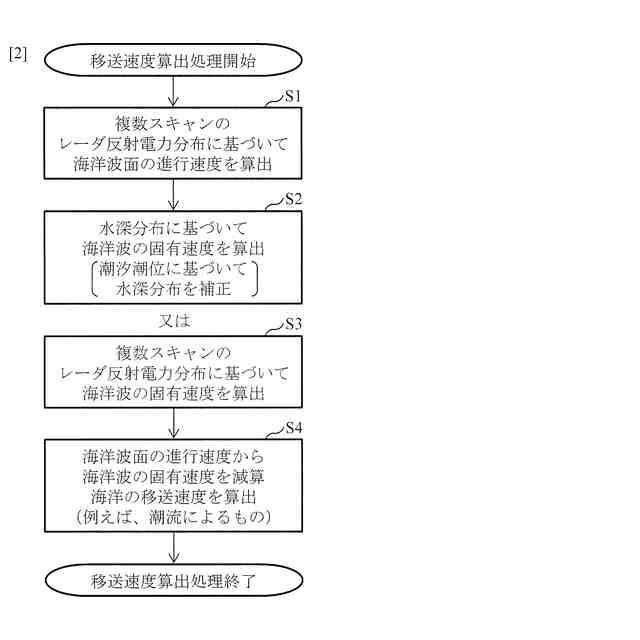

前記課題を解決するために、海岸と異なり水深の深い場所では、潮流による水粒子の運動は、うねりによる海洋波の運動と独立していることに着目した。そこで、海洋表層にマイクロ波を照射するマイクロ波レーダ装置を用いて、複数スキャンのレーダ反射電力分布に基づいて、海洋波面の進行速度を算出する。そして、海洋波面の進行速度から海洋波の固有速度を減算することにより、海洋の移送速度（特に、潮流によるもの）を算出する。
【０００７】
具体的には、本開示は、海洋表層にマイクロ波を照射するマイクロ波レーダ装置を用いて、複数スキャンのレーダ反射電力分布に基づいて、海洋波面の進行速度を算出する波面速度算出部と、前記海洋波面の進行速度から海洋波の固有速度（海洋の移送速度の影響を受けない）を減算することにより、前記海洋の移送速度を算出する移送速度算出部と、を備えることを特徴とする海洋マイクロ波レーダ信号処理装置である。
【０００８】
この構成によれば、マイクロ波レーダの複数スキャンの反射電力分布を用いて、海洋の２次元方向の移送速度（特に、潮流によるもの）を高精度に算出することができる。
【０００９】
そして、マイクロ波レーダを用いるため、船舶レーダを転用して、コストを削減することができ、アンテナを小型化して、システムも小型化することができ、システムをさらに多くの場所に設置して、海上安全をさらに向上させることができる。
【００１０】
また、本開示は、水深分布に基づいて、前記海洋波の固有速度を算出する固有速度算出部をさらに備えることを特徴とする海洋マイクロ波レーダ信号処理装置である。
（【００１１】以降は省略されています）
