公開番号2025079500
公報種別公開特許公報(A)
公開日2025-05-22
出願番号2023192215
出願日2023-11-10
発明の名称ビーム制御器、無線通信装置、およびビーム制御方法
出願人日本無線株式会社
代理人個人,個人,個人,個人
主分類H04B 7/08 20060101AFI20250515BHJP(電気通信技術)
要約【課題】従来より短時間で相手局の信号を捕捉、あるいは追尾できるビーム制御器を提供する。
【解決手段】コニカルスキャンを行うアンテナの受信ビームの方向を制御するビーム制御器であって、今回のコニカルスキャンにおける複数の受信ビーム各々における受信レベルを取得し、受信レベルの勾配に基づき、次の回のコニカルスキャンにおける複数の受信ビームを決定する、ビーム制御器である。

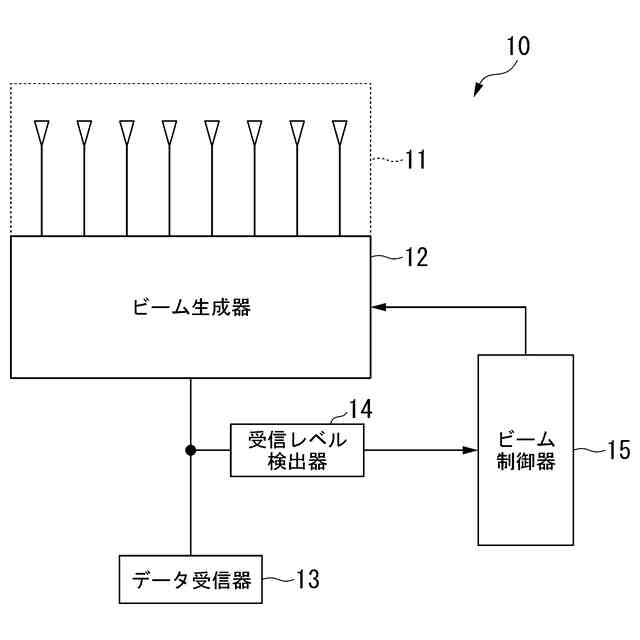

【選択図】図1
特許請求の範囲【請求項１】
コニカルスキャンを行うアンテナの受信ビームの方向を制御するビーム制御器であって、
今回のコニカルスキャンにおける複数の受信ビーム各々における受信レベルを取得し、前記受信レベルの勾配に基づき、次の回のコニカルスキャンにおける複数の受信ビームを決定する、ビーム制御器。
続きを表示（約 770 文字）【請求項２】

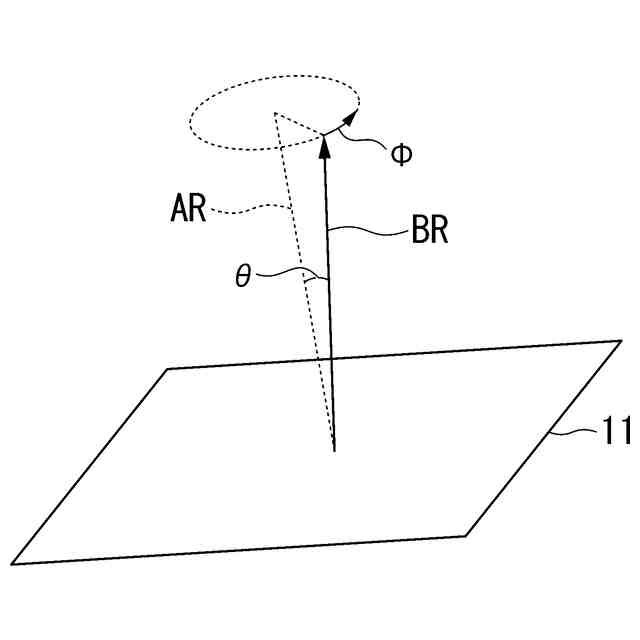

各コニカルスキャンにおける複数の受信ビームは、少なくとも、回転軸と前記回転軸からの振り幅とに基づき決まり、

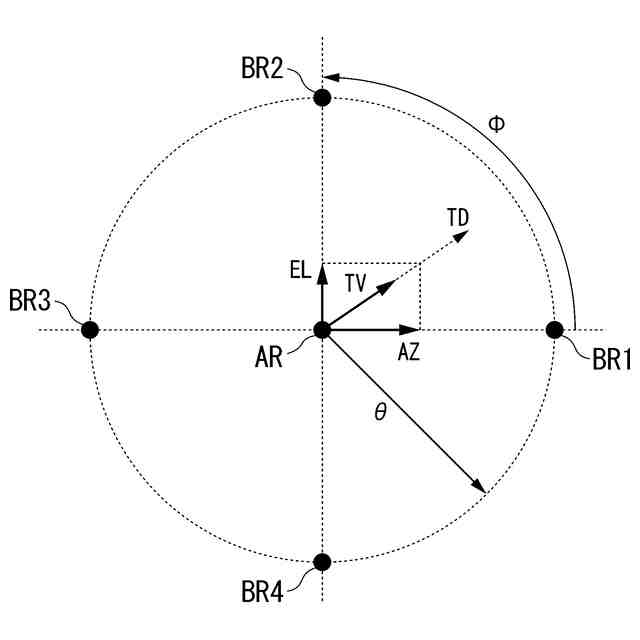

第１の回の次の回である第２の回のコニカルスキャンの回転軸は、前記第１の回のコニカルスキャンの回転軸を、移動量の大きさ分、追尾方向に移動させることで決定され、
前記第１の回のコニカルスキャンにおける複数の受信ビーム各々における受信レベルの受信ビーム間の勾配を合成することで、前記追尾方向を算出する、
請求項１に記載のビーム制御器。
【請求項３】
前記受信レベルの勾配の合成結果が小さいほど、前記移動量を小さくする、
請求項２に記載のビーム制御器。
【請求項４】
前記第１の回のコニカルスキャンにおける前記複数の受信ビーム各々における受信レベルの勾配の合成結果に基づき、前記第２の回のコニカルスキャンにおける振り幅を決定する、
請求項２に記載のビーム制御器。
【請求項５】
コニカルスキャンを行うアンテナの受信ビームの方向を制御するビーム制御部を備え、
前記ビーム制御部は、今回のコニカルスキャンにおける複数の受信ビーム各々における受信レベルを取得し、前記受信レベルの勾配に基づき、次の回のコニカルスキャンにおける複数の受信ビームを決定する、
無線通信装置。
【請求項６】

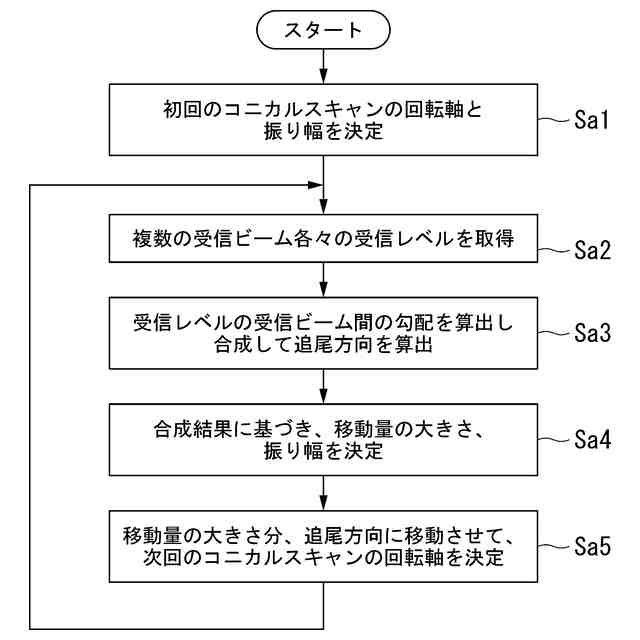

コニカルスキャンを行うアンテナの受信ビームの方向を制御するビーム制御方法であって、
今回のコニカルスキャンにおける複数の受信ビーム各々における受信レベルを取得するステップと、
前記受信レベルの勾配に基づき、次の回のコニカルスキャンにおける複数の受信ビームを決定するステップと
を有する、ビーム制御方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ビーム制御器、無線通信装置、およびビーム制御方法に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
衛星通信の車載局などには、衛星などの相手局を捕捉、追尾するために、アンテナを微少な角度で振らせている間、受信レベルを監視し、最も受信レベルが大となる方向を検出してアンテナをその方向に制御するコニカルスキャンを用いるものがある（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２００６－２７０８０６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、従来のコニカルスキャンにおいては、例えば、２００点など、多数のサンプル点における受信レベルを監視し、アンテナの方向を制御するため、相手局の信号を捕捉、あるいは追尾するのに時間を要することがあるという問題がある。
【０００５】

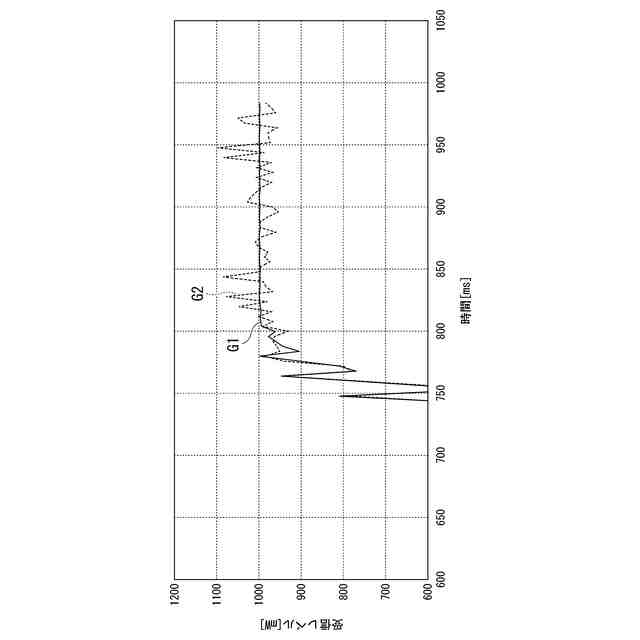

本発明は、このような事情に鑑みてなされたもので、従来より短時間で相手局の信号を捕捉、あるいは追尾できるビーム制御器、無線通信装置、およびビーム制御方法を提供する。
【課題を解決するための手段】
【０００６】
この発明は上述した課題を解決するためになされたもので、本発明の一態様は、コニカルスキャンを行うアンテナの受信ビームの方向を制御するビーム制御器であって、今回のコニカルスキャンにおける複数の受信ビーム各々における受信レベルを取得し、前記受信レベルの勾配に基づき、次の回のコニカルスキャンにおける複数の受信ビームを決定する、ビーム制御器である。
【０００７】
また、本発明の他の一態様は、上述のビーム制御器であって、各コニカルスキャンにおける複数の受信ビームは、少なくとも、回転軸と前記回転軸からの振り幅とに基づき決まり、第１の回の次の回である第２の回のコニカルスキャンの回転軸は、前記第１の回のコニカルスキャンの回転軸を、移動量の大きさ分、追尾方向に移動させることで決定され、前記第１の回のコニカルスキャンにおける複数の受信ビーム各々における受信レベルの受信ビーム間の勾配を合成することで、前記追尾方向を算出する。
【０００８】
また、本発明の他の一態様は、上述のビーム制御器であって、前記受信レベルの勾配の合成結果が小さいほど、前記移動量を小さくする。
【０００９】
また、本発明の他の一態様は、上述のビーム制御器であって、前記第１の回のコニカルスキャンにおける前記複数の受信ビーム各々における受信レベルの勾配の合成結果に基づき、前記第２の回のコニカルスキャンにおける振り幅を決定する。
【００１０】
また、本発明の他の一態様は、コニカルスキャンを行うアンテナの受信ビームの方向を制御するビーム制御部を備え、前記ビーム制御部は、今回のコニカルスキャンにおける複数の受信ビーム各々における受信レベルを取得し、前記受信レベルの勾配に基づき、次の回のコニカルスキャンにおける複数の受信ビームを決定する、無線通信装置である。
（【００１１】以降は省略されています）
