公開番号2025139163
公報種別公開特許公報(A)
公開日2025-09-26
出願番号2024037959
出願日2024-03-12
発明の名称分光測定装置及びこれを備えた物品検査装置
出願人アンリツ株式会社
代理人弁理士法人日誠国際特許事務所
主分類G01N 21/85 20060101AFI20250918BHJP(測定;試験)
要約【課題】光検出部における受光量を増加させることができる分光測定装置及び物品検査装置を提供すること。

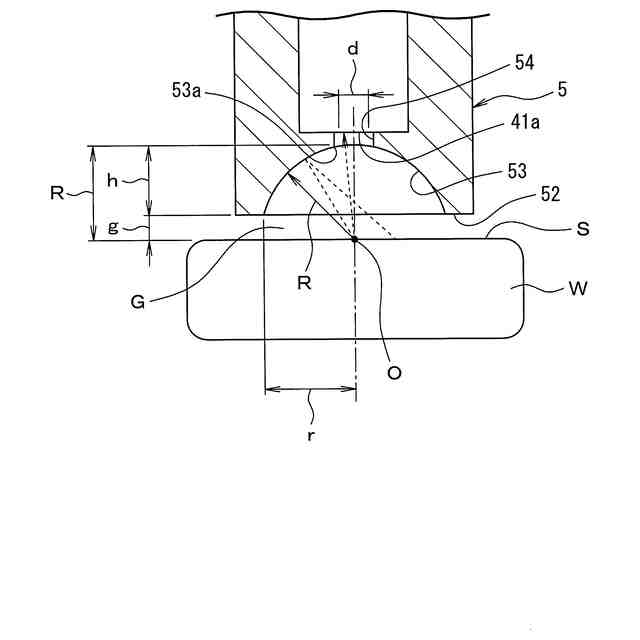

【解決手段】搬送中の錠剤Wに光を照射する光源部と、光源部から照射され錠剤Wを透過した透過光が光ファイバ41に入射され、光ファイバ41を通過した透過光の分光特性を分光器で測定する光検出部と、錠剤Wの表面Sとの間に所定の隙間Gを介して配置され、錠剤Wを透過した光を錠剤Wの表面Sへ反射させる反射面53を有する反射カバー5と、を備え、反射カバー5は、反射面53が光ファイバ41の入射端面41aから錠剤Wに向かって広がる半球未満の球冠形状の曲面によって構成されている。
【選択図】図2
特許請求の範囲【請求項１】

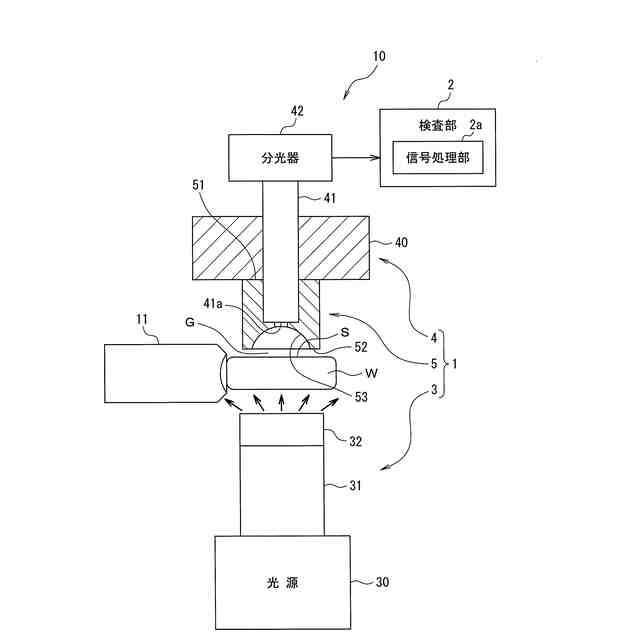

搬送中の物品（Ｗ）に光を照射する光源部（３）と、
前記光源部から照射され前記物品を透過した透過光が光ファイバ（４１）に入射され、前記光ファイバを通過した前記透過光の分光特性を分光器（４２）で測定する光検出部（４）と、
前記光ファイバの入射端面（４１ａ）に対向する前記物品の表面（Ｓ）との間に所定の隙間（Ｇ）を介して配置され、前記物品を透過した光を前記物品の表面へ反射させる反射面（５３）を有する反射カバー（５）と、を備え、
前記反射カバーは、前記反射面が前記入射端面から前記物品に向かって広がる半球未満の球冠形状の曲面によって構成されている、分光測定装置。
続きを表示（約 180 文字）【請求項２】
前記反射カバーは、前記反射面からの距離が同一となる中心点（Ｏ）が前記物品の表面上に位置するように配置されている請求項１に記載の分光測定装置。
【請求項３】
請求項１又は請求項２に記載の分光測定装置（１）と、
前記分光器で測定された分光特性に基づき前記物品の品質を検査する検査部（２）と、を備える物品検査装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、分光測定装置及び物品検査装置に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
特許文献１には、被測定物が載置された載置面に対し、光源から広帯域の光をライトガイドを介して照射する光照射部と、被測定物を透過した光が光ファイバを介して分光器に入射され、分光器にて分光特性を測定する光検出部とを備える分光測定装置において、被測定物を透過した光を受ける光ファイバの入射面から被測定物の表面に向かって広がる形状で、被測定物を透過した光を被測定物の表面へ反射させる反射面を有する反射カバーを有するものが開示されている。
【先行技術文献】
【特許文献】
【０００３】
特許第７２７０５８２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、特許文献１に記載の分光測定装置にあっては、搬送中の被測定物を測定する場合に次のような課題が生じる。搬送中の被測定物を測定する場合には、被測定物と反射カバーとが接触して被測定物が摩耗しないようにするために、被測定物と反射カバーとの間に隙間を設ける必要がある。このように、被測定物と反射カバーとの間に隙間を設けると、反射カバーが被測定物の表面から離隔してしまい、当該反射カバーによる効果が低下するという課題があった。
【０００５】
本発明は、上述のような事情に鑑みてなされたもので、光検出部における受光量を増加させることができる分光測定装置及び物品検査装置を提供することを目的としている。
【課題を解決するための手段】
【０００６】
本発明に係る分光測定装置は、搬送中の物品に光を照射する光源部と、前記光源部から照射され前記物品を透過した透過光が光ファイバに入射され、前記光ファイバを通過した前記透過光の分光特性を分光器で測定する光検出部と、前記光ファイバの入射端面に対向する前記物品の表面との間に所定の隙間を介して配置され、前記物品を透過した光を前記物品の表面へ反射させる反射面を有する反射カバーと、を備え、前記反射カバーは、前記反射面が前記入射端面から前記物品に向かって広がる半球未満の球冠形状の曲面によって構成されている。
【０００７】

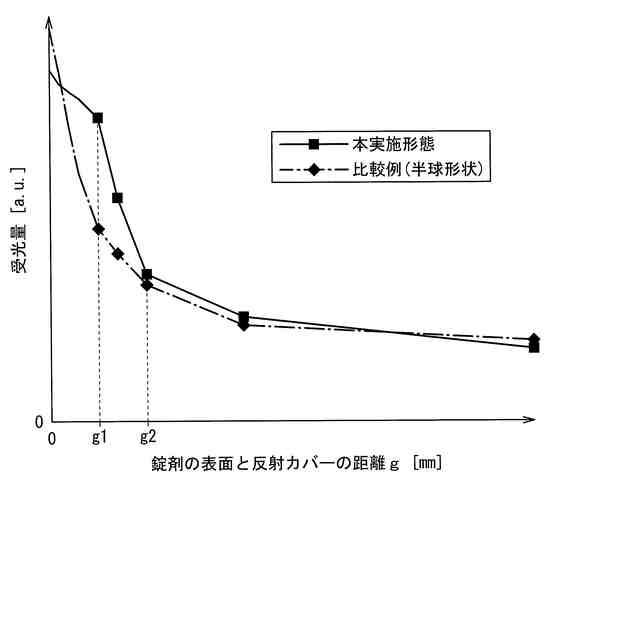

この構成により、本発明に係る分光測定装置は、物品を透過した光を物品の表面へ反射させる反射面を有する反射カバーを備え、当該反射カバーの反射面が入射端面から物品に向かって広がる半球未満の球冠形状の曲面によって構成されているので、物品の表面と反射カバーとの間に隙間がある場合であっても、光ファイバの入射端面に入射する光量を増やすことができ、光検出部における受光量を増加させることができる。
【０００８】
本発明に係る分光測定装置において、前記反射カバーは、前記反射面からの距離が同一となる中心点が前記物品の表面上に位置するように配置されていることが好ましい。
【０００９】
この構成により、本発明に係る分光測定装置は、反射面からの距離が同一となる中心点が物品の表面上に位置するように反射カバーが配置されているので、光ファイバの入射端面に入射する光量をさらに増やすことができる。
【００１０】
本発明に係る物品検査装置は、請求項１又は請求項２に記載の分光測定装置と、前記分光器で測定された分光特性に基づき前記物品の品質を検査する検査部と、を備える。
（【００１１】以降は省略されています）
