公開番号2025071195
公報種別公開特許公報(A)
公開日2025-05-02
出願番号2025024897,2023090250
出願日2025-02-19,2023-05-31
発明の名称配管構造および配管構造の気密試験方法
出願人ダイハツディーゼル株式会社
代理人個人,個人,個人
主分類F17D 5/02 20060101AFI20250424BHJP(ガスまたは液体の貯蔵または分配)
要約【課題】容易に気密試験を行うことができる配管構造を提供する。

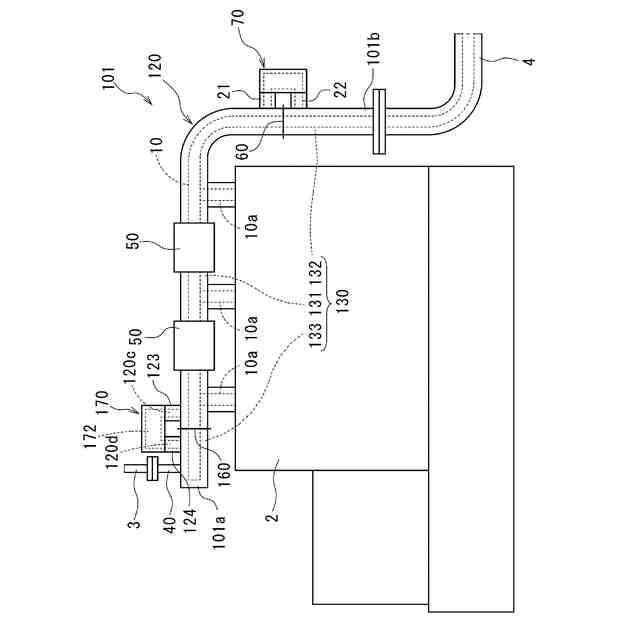

【解決手段】配管構造は、内管と、前記内管の外側に配置され、前記内管との間に流路を画定する外管と、前記流路を第1流路と第2流路とに仕切る仕切部材と、前記外管に取り外し可能に取り付けられた脱着部材とを備える。前記脱着部材は、前記第1流路と前記第2流路とを連通する連通路を有する。

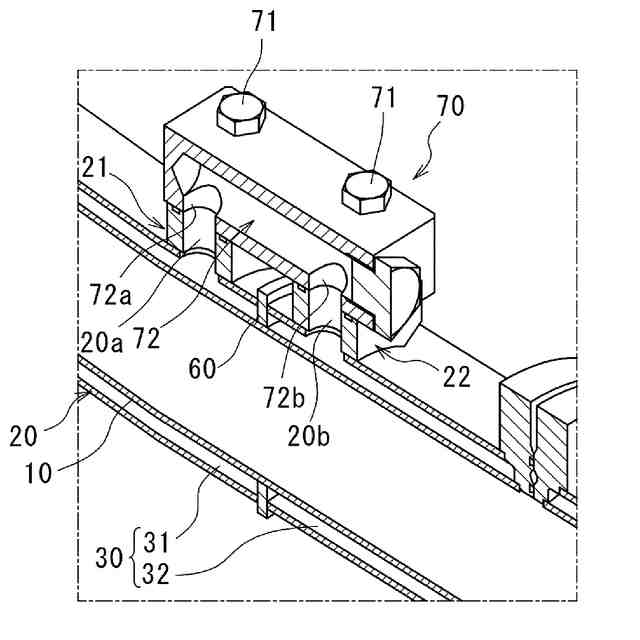

【選択図】図4
特許請求の範囲【請求項１】
内管と、
前記内管の外側に配置され、前記内管との間に流路を画定する外管と、
前記流路を第１流路と第２流路とに仕切る仕切部材と、

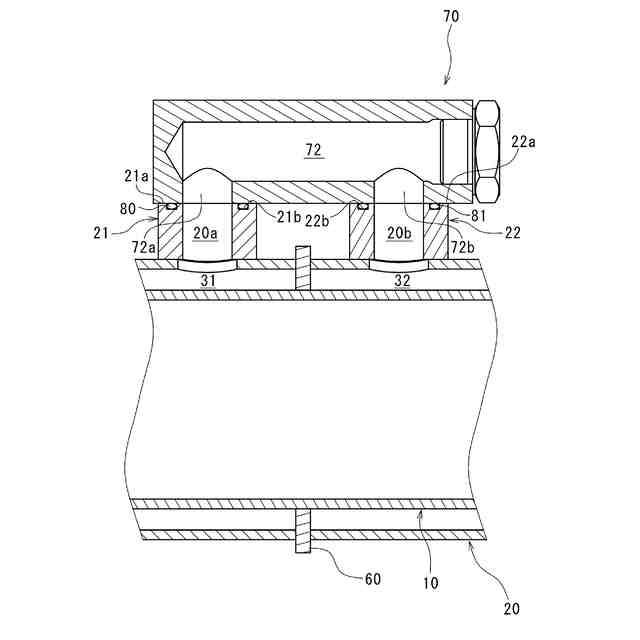

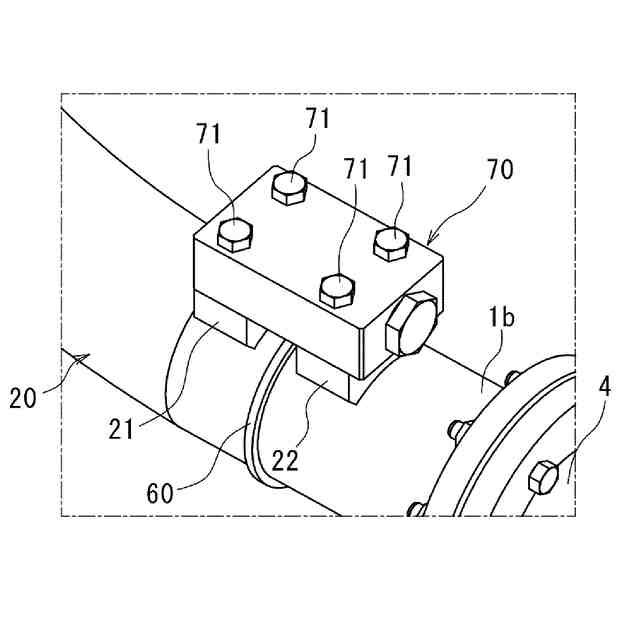

前記外管に取り外し可能に取り付けられた脱着部材と
を備え、
前記脱着部材は、前記第１流路と前記第２流路とを連通する連通路を有する配管構造。
続きを表示（約 1,200 文字）【請求項２】
前記外管は、前記第１流路側の前記外管に形成され、前記第１流路と連通する第１開口部を有し、
前記連通路の一端が前記第１開口部に接続された、請求項１に記載の配管構造。
【請求項３】
前記第１開口部は、前記第１流路側の前記外管から立ち上がる第１取り付け部を貫通する孔である、請求項２に記載の配管構造。
【請求項４】
前記外管は、前記第２流路側の前記外管に形成され、前記第２流路と連通する第２開口部を有し、
前記連通路の他端が前記第２開口部に接続された、請求項２または３に記載の配管構造。
【請求項５】
前記第２開口部は、前記第２流路側の前記外管から立ち上がる第２取り付け部を貫通する孔である、請求項４に記載の配管構造。
【請求項６】
前記連通路は、
一端部に形成され、前記第１開口部に接続された前記第１流路側の貫通孔と、
他端部に形成され、前記第２開口部に接続された前記第２流路側の貫通孔と、
を有する、請求項４に記載の配管構造。
【請求項７】
前記外管は、
前記第１流路側の前記外管に形成され、前記第１流路と連通する第１開口部と、
前記第２流路側の前記外管に形成され、前記第２流路と連通する第２開口部と
を有し、
前記連通路の一端が前記第１開口部に接続され、前記連通路の他端が前記第２開口部に接続されており、
前記第１開口部は、前記第１流路側の前記外管から立ち上がる第１取り付け部を貫通する孔であり、
前記第２開口部は、前記第２流路側の前記外管から立ち上がる第２取り付け部を貫通する孔であり、
前記脱着部材は、前記第１取り付け部と前記第２取り付け部を介して前記外管に取り外し可能に取り付けられた、請求項１に記載の配管構造。
【請求項８】
前記外管から前記脱着部材が取り外された状態で、前記第１開口部に外部装置が接続される、請求項２に記載の配管構造。
【請求項９】

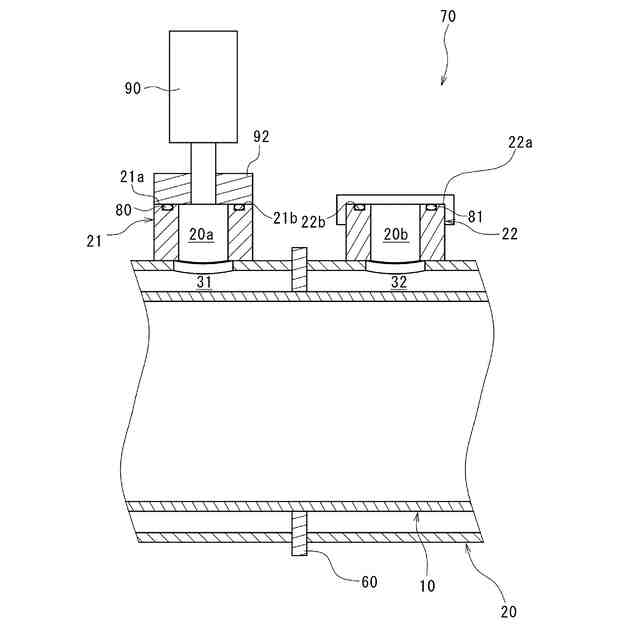

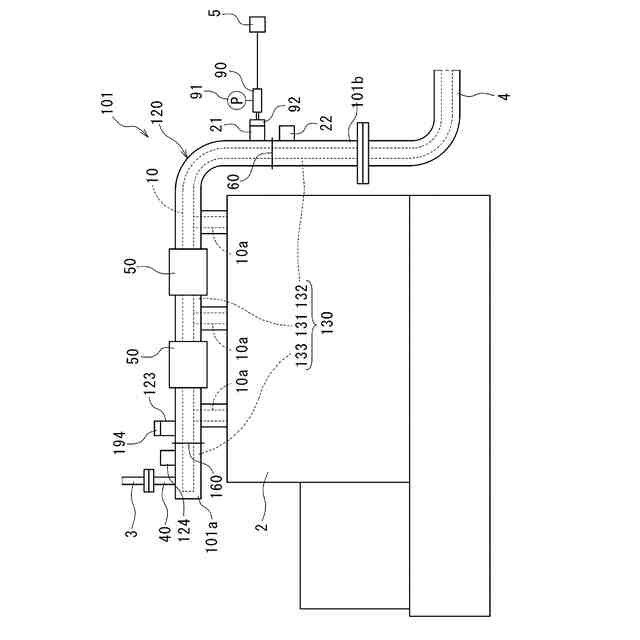

前記外管から前記脱着部材が取り外された状態で、前記第１開口部に、前記第１流路の気密試験を行う装置が接続される、請求項２に記載の配管構造。
【請求項１０】
内管と、前記内管の外側に配置され、前記内管との間に流路を画定する外管と、前記流路を第１流路と第２流路とに仕切る仕切部材と、前記外管に取り外し可能に取り付けられた脱着部材とを備え、前記脱着部材は、前記第１流路と前記第２流路とを連通する連通路を有する、配管構造の気密試験方法であって、

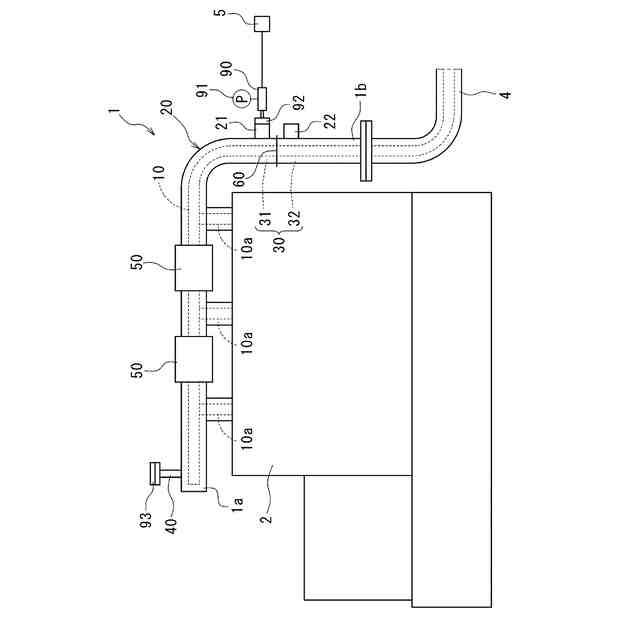

前記脱着部材を前記外管から取り外した後、
前記第１流路と前記連通路との接続箇所を介して前記第１流路に気体を供給して、前記第１流路に所定の圧力を付与し、
前記第１流路の圧力の変化を計測する
ことを含む、気密試験方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、配管構造および配管構造の気密試験方法に関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】

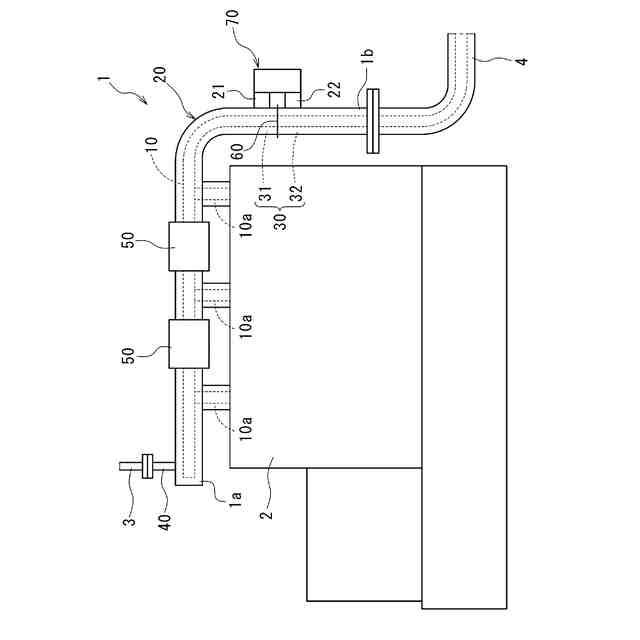

特許文献１には、ガス燃料タンクからエンジンにガス燃料を導入する配管構成が開示されている。この配管構成の一例としてのガスマニホールドは、二重配管として構成されており、一端において他の配管と接続されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１６－１８８６８８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１の配管構成では、ガスマニホールドの気密試験を行う場合、ガスマニホールドの一端から他の配管を取り外して、ガスマニホールドの一端に気密試験のための装置を接続する必要がある。
【０００５】
本発明は、容易に気密試験を行うことができる配管構造および配管構造の気密試験方法を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本発明の一態様は、
内管と、
前記内管の外側に配置され、前記内管との間に流路を画定する外管と、
前記流路を第１流路と第２流路とに仕切る仕切部材と、
前記外管に取り外し可能に取り付けられた脱着部材と
を備え、
前記脱着部材は、前記第１流路と前記第２流路とを連通する連通路を有する、配管構造を提供する。
【０００７】
この構成によれば、脱着部材を外管に取り付けた状態では、連通路によって第１流路と第２流路とを接続できる。他方、脱着部材を外管から取り外した状態では、第１流路を例えば気密試験で使う装置に接続できる。したがって、脱着部材を外管から取り外すことで、配管構造から他の配管を取り外す必要がなく、第１流路を気密試験で使う装置に接続することができる。これにより、容易に気密試験を行うことができる。言い換えれば、外管に対して脱着部材を脱着することで、第１流路の接続先を変更できる。
【０００８】
一実施形態では、前記外管は、前記第１流路側の前記外管に形成され、前記第１流路と連通する第１開口部を有し、前記連通路の一端が前記第１開口部に接続されている。
【０００９】
この構成によれば、第１流路と連通路の一端とが第１開口部を介して接続される。これにより、仕切部材に遮断された第１流路内の流体を連通路に案内することができる。他方で、仕切部材に遮断された第２流路から連通路に導かれた流体を第１流路に案内することができる。
【００１０】
一実施形態では、前記第１開口部は、前記第１流路側の前記外管から立ち上がる第１取り付け部を貫通する孔である。
（【００１１】以降は省略されています）
