公開番号2025071403
公報種別公開特許公報(A)
公開日2025-05-08
出願番号2023181530
出願日2023-10-23
発明の名称電気電子機器収納用箱の加工位置指定システム
出願人日東工業株式会社
代理人弁理士法人クスノキ特許事務所
主分類G06F 30/10 20200101AFI20250428BHJP(計算;計数)
要約【課題】電気電子機器収納用箱のキャビネットの外部に取り付けられる外部付属装置を指定可能とし、外部付属装置の取り付けに応じた加工/配置禁止領域をキャビネットに反映させたうえで、穴加工やパーツ指定を可能とする電気電子機器収納用箱の加工位置指定システムを提供すること。
【解決手段】キャビネットデータべースと、形状パターンデータベースと、が記憶された記憶手段11と、レイアウトを画面上に表示するように演算可能な演算手段12と、を備えた電気電子機器収納用箱の加工位置指定システム1であって、キャビネットの外部に取り付けられる外部付属装置を特定可能とする外部付属装置入力手段51と、外部付属装置入力手段を用いて特定された外部付属装置をキャビネットに取り付けるために必要な加工/配置禁止領域の位置を特定可能な外部付属装置禁止領域設定手段52と、を備えた構成とする。

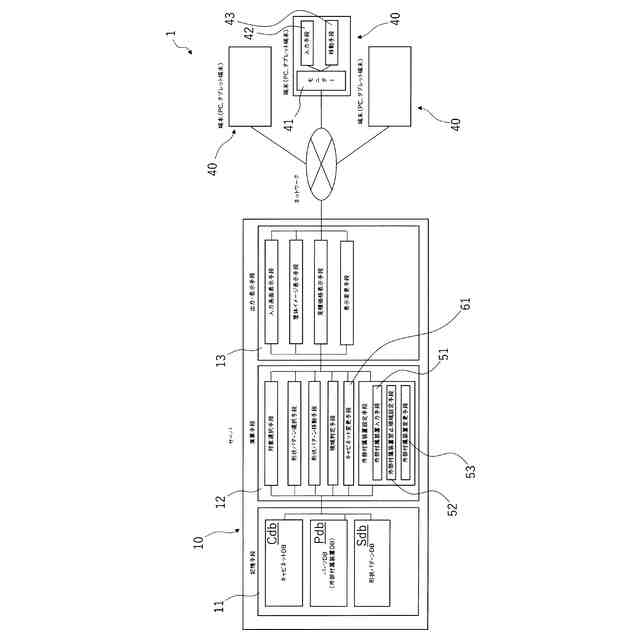

【選択図】図1
特許請求の範囲【請求項１】
電気電子機器収納用箱のキャビネットの形状に関する情報、および、キャビネットの各面の、加工や配置ができない加工/配置禁止領域に関する情報を有するキャビネットデータべースと、キャビネットに加工される穴形状の形状パターンに関する情報、または、パーツの形状パターンに関する情報を有する形状パターンデータベースと、が記憶された記憶手段と、
利用者から入力された情報を用いて、記憶手段に記憶されたキャビネットの形状に関する情報に、記憶手段に記憶された形状パターンに関する情報を組み合わせてレイアウトを画面上に表示するように演算可能な演算手段と、
を備えた電気電子機器収納用箱の加工位置指定システムであって、
キャビネットの外部に取り付けられる外部付属装置を特定可能とする外部付属装置入力手段と、
外部付属装置入力手段を用いて特定された外部付属装置をキャビネットに取り付けるために必要な加工/配置禁止領域の位置を特定可能な外部付属装置禁止領域設定手段と、
を備えた、電気電子機器収納用箱の加工位置指定システム。
続きを表示（約 860 文字）【請求項２】
キャビネットの外部に取り付けられる外部付属装置のサイズを変更可能とする外部付属装置変更手段を備え、
外部付属装置禁止領域設定手段は、外部付属装置変更手段を用いて変更された外部付属装置のサイズに応じた加工/配置禁止領域をキャビネットに設定可能とする
請求項１に記載の電気電子機器収納用箱の加工位置指定システム。
【請求項３】
外部付属装置入力手段は、キャビネットの外部に取り付けられる外部付属装置を複数特定可能であり、
外部付属装置禁止領域設定手段は、それぞれの外部付属装置に対応する加工/配置禁止領域のキャビネットにおける位置を特定可能であり、
外部付属装置禁止領域設定手段は、外部付属装置変更手段を用いて一つの外部付属装置のサイズが変更された場合に、その変更にあわせた他の外部付属装置の加工/配置禁止領域に関する変更を自動的にすることが可能である
請求項２に記載の電気電子機器収納用箱の加工位置指定システム。
【請求項４】
外部付属装置入力手段は、キャビネットの外部に取り付けられる外部付属装置を複数特定可能であり、
外部付属装置禁止領域設定手段は、それぞれの外部付属装置に対応する加工/配置禁止領域のキャビネットにおける位置を特定可能であり、
外部付属装置変更手段は、一つの外部付属装置のサイズが変更された場合に、その変更にあわせた他の外部付属装置の種別に関する変更を自動的にすることが可能である
請求項２または３に記載の電気電子機器収納用箱の加工位置指定システム。
【請求項５】
キャビネットのサイズを変更可能にしたキャビネット変更手段を備え、
キャビネットのサイズが変更された場合に、その変更にあわせた外部付属装置の種別に関する変更、または加工/配置禁止領域に関する変更を自動的にすることが可能である
請求項４に記載の電気電子機器収納用箱の加工位置指定システム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、盤、ラック、制御盤、配電盤などの電気電子機器収納用箱の加工位置指定システムに関するものである。
続きを表示（約 2,400 文字）【背景技術】
【０００２】
特許文献１に記載されているように、キャビネットメーカー側でキャビネット（筐体）のデータベースを有するサーバを用意することがなされている。このようなサーバに対して、ネットワークを介して、顧客側の端末が接続できるようにシステムが構築されている。サーバと端末が接続されることにより、顧客は端末を用いてキャビネットの加工指定を行うことが可能となる。より具体的には、サーバのキャビネットデータベースには、多数のキャビネットの各面の形状と、各面の孔加工ができない加工/配置禁止領域とが登録されている。端末から穴加工の対象となるキャビネットをキャビネットデータベース中から選択し、選択したキャビネットの面上に、加工しようとする穴形状を配置することで、サーバは、穴形状の位置を自動的に読み取り、キャビネットデータベースの加工/配置禁止領域と対比して穴加工位置の適否を判定する。このようなキャビネットの加工/配置禁止領域は、キャビネットとしての強度やシール性を維持できなくなる部分や、キャビネットに搭載するオプション(スタッドボルト、ハンドル、図面ホルダなど）の部品領域などについて設定されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１４－１８２４２７号公報
【０００４】
ところで、部品領域として設定される加工/配置禁止領域は、あらかじめキャビネットに搭載されるオプションとして設定しているものであるが、実際にキャビネットを発注する際には、キャビネットの配置に応じた取付方法の考慮が必要となる場合がある。例えば、壁面やポールに固定するために用いられる取付金具、自立用の基台、転倒防止用の金具などの外部付属装置の設置の考慮が必要となる場合がある。その場合、キャビネットに取り付けられる部品の孔加工位置の指定のほか、キャビネットの外部に取り付けられる外部付属装置の取付孔の指定を行う必要がある、しかし、従来のシステムでは、そのようなことへの対応がなされておらず、外部付属装置については、システム上で考慮することができない。そのため、外部付属装置が必要となる場合には、システム上でなされない対応が別途必要になっていた。
【発明の概要】
【発明が解決しようとする課題】
【０００５】
本件の発明者は、この点について鋭意検討することにより解決を試みた。本発明が解決しようとする課題は、電気電子機器収納用箱のキャビネットの外部に取り付けられる外部付属装置を指定可能とし、外部付属装置の取り付けに応じた加工/配置禁止領域をキャビネットに反映させたうえで、穴加工やパーツ指定を可能とする電気電子機器収納用箱の加工位置指定システムを提供することである。
【課題を解決するための手段】
【０００６】
上記課題を解決するため、電気電子機器収納用箱のキャビネットの形状に関する情報、および、キャビネットの各面の、加工や配置ができない加工/配置禁止領域に関する情報を有するキャビネットデータべースと、キャビネットに加工される穴形状の形状パターンに関する情報、または、パーツの形状パターンに関する情報を有する形状パターンデータベースと、が記憶された記憶手段と、利用者から入力された情報を用いて、記憶手段に記憶されたキャビネットの形状に関する情報に、記憶手段に記憶された形状パターンに関する情報を組み合わせてレイアウトを画面上に表示するように演算可能な演算手段と、を備えた電気電子機器収納用箱の加工位置指定システムであって、キャビネットの外部に取り付けられる外部付属装置を特定可能とする外部付属装置入力手段と、外部付属装置入力手段を用いて特定された外部付属装置をキャビネットに取り付けるために必要な加工/配置禁止領域の位置を特定可能な外部付属装置禁止領域設定手段と、を備えた、電気電子機器収納用箱の加工位置指定システムとする。
【０００７】
また、キャビネットの外部に取り付けられる外部付属装置のサイズを変更可能とする外部付属装置変更手段を備え、外部付属装置禁止領域設定手段は、外部付属装置変更手段を用いて変更された外部付属装置のサイズに応じた加工/配置禁止領域をキャビネットに設定可能とする構成にすることが好ましい。
【０００８】
また、外部付属装置入力手段は、キャビネットの外部に取り付けられる外部付属装置を複数特定可能であり、外部付属装置禁止領域設定手段は、それぞれの外部付属装置に対応する加工/配置禁止領域のキャビネットにおける位置を特定可能であり、外部付属装置禁止領域設定手段は、外部付属装置変更手段を用いて一つの外部付属装置のサイズが変更された場合に、その変更にあわせた他の外部付属装置の加工/配置禁止領域に関する変更を自動的にすることが可能である構成とすることが好ましい。
【０００９】
また、外部付属装置入力手段は、キャビネットの外部に取り付けられる外部付属装置を複数特定可能であり、外部付属装置禁止領域設定手段は、それぞれの外部付属装置に対応する加工/配置禁止領域のキャビネットにおける位置を特定可能であり、外部付属装置変更手段は、一つの外部付属装置のサイズが変更された場合に、その変更にあわせた他の外部付属装置の種別に関する変更を自動的にすることが可能である構成とすることが好ましい。
【００１０】
また、キャビネットのサイズを変更可能にしたキャビネット変更手段を備え、キャビネットのサイズが変更された場合に、その変更にあわせた外部付属装置の種別に関する変更、または加工/配置禁止領域に関する変更を自動的にすることが可能である構成とすることが好ましい。
【発明の効果】
（【００１１】以降は省略されています）
