公開番号2025071776
公報種別公開特許公報(A)
公開日2025-05-08
出願番号2024153362
出願日2024-09-05
発明の名称低周波振動子ユニットおよびアンテナ
出願人蘇州立訊技術有限公司,Suzhou Luxshare Technology Co., Ltd.
代理人TRY国際弁理士法人
主分類H01Q 21/26 20060101AFI20250428BHJP(基本的電気素子)
要約【課題】良好な高アイソレーションおよびデカップリング機能を有する低周波振動子ユニットおよびアンテナを提供する。
【解決手段】低周波振動子ユニットおよびアンテナ低周波振動子ユニットは、低周波振動子ユニットの中軸に沿って外側に延び、互いに間隔を置いて配置された複数の振動子アーム1を備え、振動子アームは、誘電体基板11と誘電体基板上に設けられた導電層12とを有し、導電層は振動子アームの延在方向に沿って配列された複数の螺旋形状の第1導体部と複数の第2導体部とを含み、隣接する第1導体部の間は間隔を置いて配置された2つの第2導体部を介して接続され、隣接する2つの第1導体部は対称に配置されている。

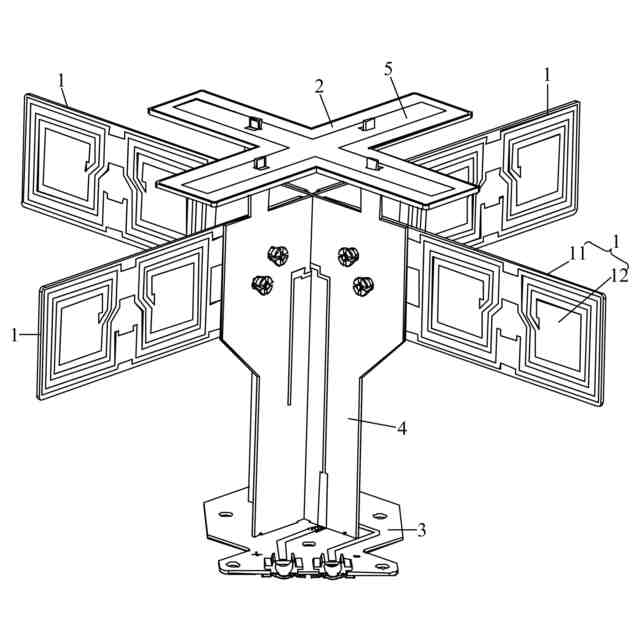

【選択図】図1
特許請求の範囲【請求項１】
低周波振動子ユニットであって、前記低周波振動子ユニットは、前記低周波振動子ユニットの中軸に沿って外側に延び、互いに間隔を置いて配置された複数の振動子アーム（１）を含み、前記振動子アーム（１）は、誘電体基板（１１）と前記誘電体基板（１１）上に設けられた導電層（１２）とを含み、前記導電層（１２）は、前記振動子アーム（１）の延在方向に沿って配列された複数の螺旋形状の第１導体部（１３）と複数の第２導体部（１４）とを含み、隣接する前記第１導体部（１３）間は間隔を置いて配置された２つの前記第２導体部（１４）を介して接続され、隣接する２つの前記第１導体部（１３）は対称に配置されていることを特徴とする低周波振動子ユニット。
続きを表示（約 2,100 文字）【請求項２】

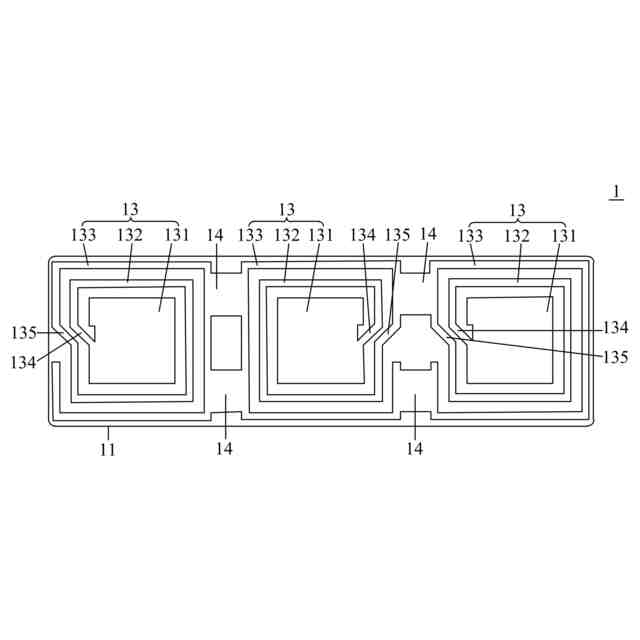

前記第１導体部（１３）は、外向きに順次嵌着され同軸に設けられた第１ブランチ（１３１）と、第２ブランチ（１３２）と、第３ブランチ（１３３）とを含み、前記第１ブランチ（１３１）、前記第２ブランチ（１３２）、および前記第３ブランチ（１３３）は、それぞれ同側に設けられた第１開口、第２開口、および第３開口を有し、前記第１開口の第１端と前記第２開口の第２端とが第４ブランチ（１３４）を介して接続され、前記第２開口の第１端と前記第３開口の第２端とが第５ブランチ（１３５）を介して接続され、前記第４ブランチ（１３４）と前記第５ブランチ（１３５）とが間隔を置いて設けられていることを特徴とする請求項１に記載の低周波振動子ユニット。
【請求項３】
前記第１導体部（１３）は角形螺旋形状であり、前記第１ブランチ（１３１）は角形構造であり、前記第２ブランチ（１３２）および前記第３ブランチ（１３３）は角形環状構造であり、前記第１ブランチ（１３１）の周長は高周波振動子ユニットの動作周波数帯の中心周波数点の１／４波長であり、前記第２ブランチ（１３２）の周長は高周波振動子ユニットの動作周波数帯の中心周波数点の１／３波長であり、前記第３ブランチ（１３３）の周長は高周波振動子ユニットの動作周波数帯の中心周波数点の１／２波長であることを特徴とする請求項２に記載の低周波振動子ユニット。
【請求項４】

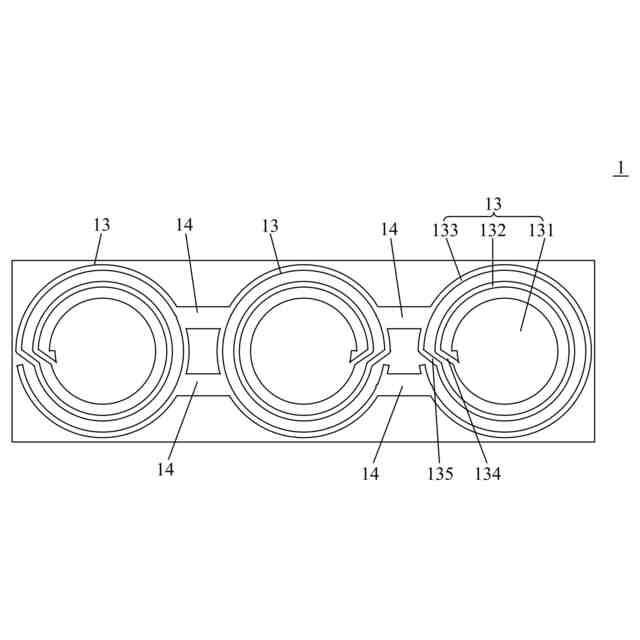

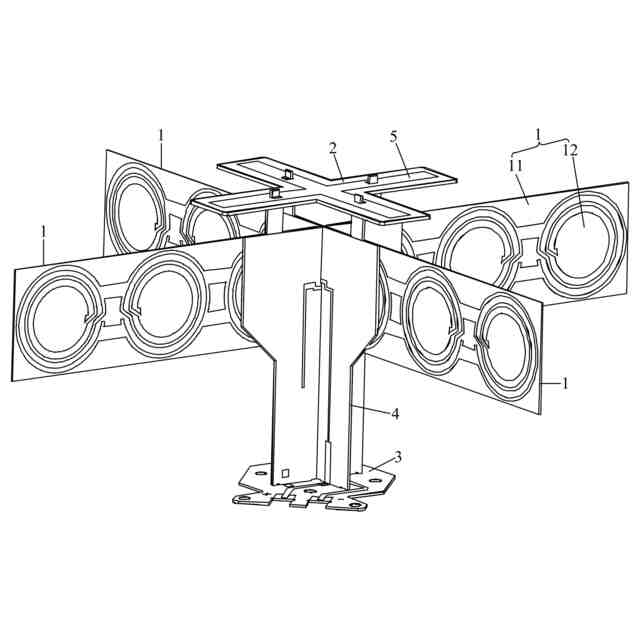

前記第１導体部（１３）は円形螺旋形状であり、前記第１ブランチ（１３１）は円形構造であり、前記第２ブランチ（１３２）および前記第３ブランチ（１３３）は円環構造であり、前記第１ブランチ（１３１）の周長は高周波振動子ユニットの動作周波数帯の中心周波数点の１／３波長であり、前記第２ブランチ（１３２）の周長は高周波振動子ユニットの動作周波数帯の中心周波数点の１／２波長であり、前記第３ブランチ（１３３）の周長は高周波振動子ユニットの動作周波数帯の中心周波数点の２／３波長であることを特徴とする請求項２に記載の低周波振動子ユニット。
【請求項５】
前記振動子アーム（１）は螺旋形状の３つの第１導体部（１３）を含み、外側に隣接する２つの前記第１導体部（１３）は２つの前記導体部を介して接続されて閉鎖構造を形成し、外側に隣接する２つの前記第１導体部（１３）間の２つの前記第２導体部（１４）は前記第３開口の両端外側に位置することを特徴とする請求項２に記載の低周波振動子ユニット。
【請求項６】
前記低周波振動子ユニットは、前記振動子アーム（１）の数に等しい引出アーム（２１）を有する引出片（２）をさらに含み、前記引出アーム（２１）の延在方向は前記振動子アーム（１）の延在方向に対応し、前記引出アーム（２１）は対応する前記振動子アーム（１）の上方に設けられ、前記引出アーム（２１）と前記振動子アーム（１）との間に所定の間隔を有することを特徴とする請求項１に記載の低周波振動子ユニット。
【請求項７】
前記低周波振動子ユニットは、互いに直交して配置された４つの前記振動子アーム（１）を有し、前記振動子アーム（１）は前記引出片（２）に垂直に配置され、

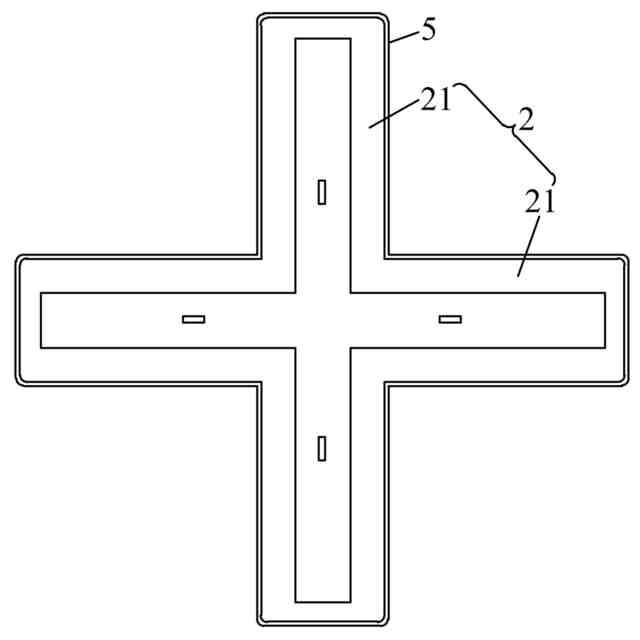

前記引出片（２）は、互いに直交して配置された４つの前記引出アーム（２１）を有し、前記引出片（２）は十字形に形成され、前記引出片（２）は十字形の透かし彫りパターンを有することを特徴とする請求項６に記載の低周波振動子ユニット。
【請求項８】
前記低周波振動子ユニットは、給電板（３）と、バランコンポーネント（４）とをさらに含み、

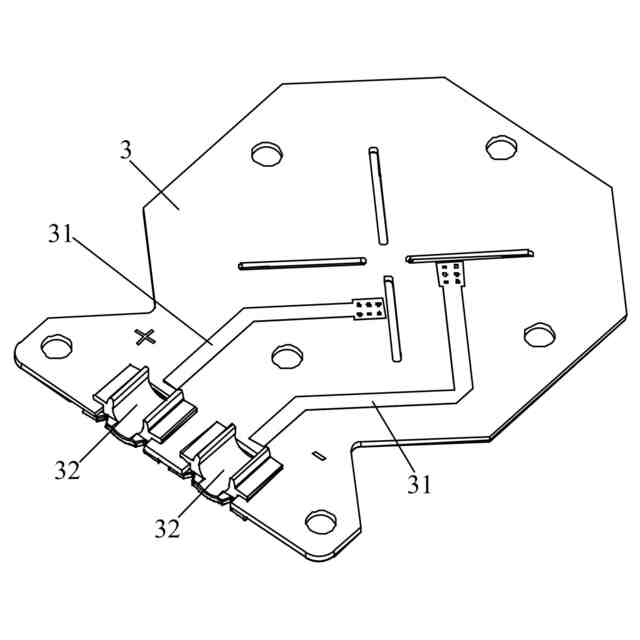

前記給電板（３）には給電線路（３１）と、外部同軸ケーブルと電気的に接続されたインターフェース（３２）とが設けられており、

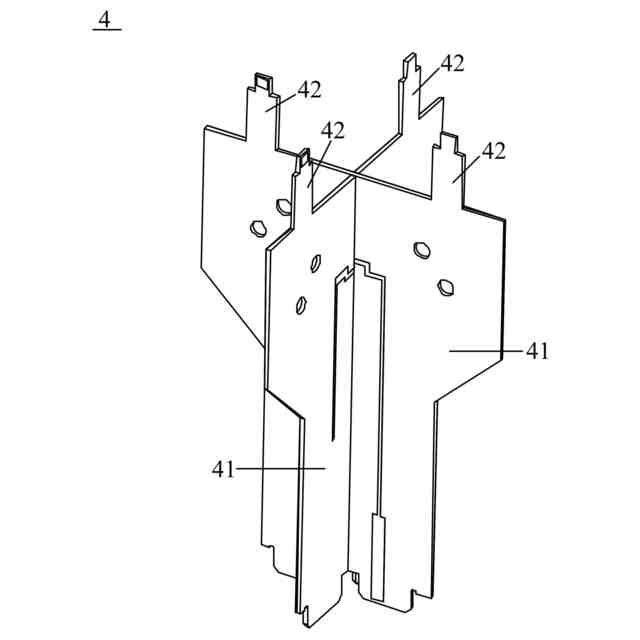

前記バランコンポーネント（４）は前記給電板（３）に接続され、前記バランコンポーネント（４）は複数のバラン（４１）を含み、各前記バラン（４１）の両側にはそれぞれ２つの前記振動子アーム（１）が固定され、前記バラン（４１）はそれぞれ前記給電線路（３１）および対応する前記振動子アーム（１）と電気的に接続されていることを特徴とする請求項２に記載の低周波振動子ユニット。
【請求項９】
前記低周波振動子ユニットは、前記引出片（２）を支持する引出板（５）をさらに含み、前記引出板（５）は、前記引出片（２）と整合する形状を有し、前記バラン（４１）の頂部には連結板（４２）が上方に延設されており、前記引出片（２）と前記振動子アーム（１）との間に所定の間隔を有するように前記引出板（５）が前記連結板（４２）に固定的に接続されていることを特徴とする請求項８に記載の低周波振動子ユニット。
【請求項１０】
アンテナであって、前記アンテナは少なくとも２つの請求項１～９のいずれか１項に記載の低周波振動子ユニットを含み、前記低周波振動子ユニットはアレイ状に配置されていることを特徴とするアンテナ。

発明の詳細な説明【技術分野】
【０００１】
本発明は基地局アンテナの分野に関し、具体的には低周波振動子ユニットおよびアンテナに関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
基地局アンテナの多周波化、小型化、複雑化に伴い、同一のアンテナの各サブ周波数帯で最適な性能指標をどのように実現するかが現在の基地局アンテナ研究開発のボトルネックとなっているが、高アイソレーションを自身で実現でき、デカップリング機能を有する振動子は特に重要である。
【発明の概要】
【発明が解決しようとする課題】
【０００３】
これに鑑みてなされたものであり、本発明の実施例は良好な高アイソレーションおよびデカップリング機能を有する低周波振動子ユニットおよびアンテナを提供する。
【課題を解決するための手段】
【０００４】
第１の態様では、本発明の実施例は低周波振動子ユニットであって、前記低周波振動子ユニットは、前記低周波振動子ユニットの中軸に沿って外側に延び、互いに間隔を置いて配置された複数の振動子アームを含み、前記振動子アームは、誘電体基板と、前記誘電体基板上に設けられた導電層とを含み、前記導電層は、前記振動子アームの延在方向に沿って配列された複数の螺旋形状の第１導体部と複数の第２導体部とを含み、隣接する前記第１導体部間は間隔を置いて配置された２つの前記第２導体部を介して接続され、隣接する２つの前記第１導体部は対称に配置されている。
【０００５】
さらに、前記第１導体部は、外向きに順次嵌着され同軸に設けられた第１ブランチと、第２ブランチと、第３ブランチとを含み、前記第１ブランチ、前記第２ブランチおよび前記第３ブランチは、それぞれ同側に設けられた第１開口、第２開口および第３開口を有し、前記第１開口の第１端と前記第２開口の第２端とが第４ブランチを介して接続され、前記第２開口の第１端と前記第３開口の第２端とが第５ブランチを介して接続され、前記第４ブランチと前記第５ブランチとが間隔を置いて設けられている。
【０００６】
さらに、前記第１導体部は角形螺旋形状であり、前記第１ブランチは角形構造であり、前記第２ブランチおよび前記第３ブランチは角形環状構造であり、前記第１ブランチの周長は高周波振動子ユニットの動作周波数帯の中心周波数点の１／４波長であり、前記第２ブランチの周長は高周波振動子ユニットの動作周波数帯の中心周波数点の１／３波長であり、前記第３ブランチの周長は高周波振動子ユニットの動作周波数帯の中心周波数点の１／２波長である。
【０００７】
さらに、前記第１導体部は円形螺旋形状であり、前記第１ブランチは円形構造であり、前記第２ブランチおよび前記第３ブランチは円環構造であり、前記第１ブランチの周長は高周波振動子ユニットの動作周波数帯の中心周波数点の１／３波長であり、前記第２ブランチの周長は高周波振動子ユニットの動作周波数帯の中心周波数点の１／２波長であり、前記第３ブランチの周長は高周波振動子ユニットの動作周波数帯の中心周波数点の２／３波長である。
【０００８】
さらに、前記振動子アームは螺旋形状の３つの第１導体部を含み、外側に隣接する２つの前記第１導体部は２つの前記導体部を介して接続されて閉鎖構造を形成し、外側に隣接する２つの前記第１導体部間の２つの前記第２導体部は前記第３開口の両端外側に位置する。
【０００９】
さらに、前記低周波振動子ユニットは、前記振動子アームの数に等しい引出アームを有する引出片をさらに含み、前記引出アームの延在方向は前記振動子アームの延在方向に対応し、前記引出アームは対応する前記振動子アームの上方に設けられ、前記引出アームと前記振動子アームとの間に所定の間隔を有する。
【００１０】
さらに、前記低周波振動子ユニットは、互いに直交して配置された４つの前記振動子アームを有し、前記振動子アームは前記引出片に垂直に配置され、
前記引出片は、互いに直交して配置された４つの前記引出アームを有し、前記引出片（２）は十字形に形成され、前記引出片は十字形の透かし彫りパターンを有する。
（【００１１】以降は省略されています）
