公開番号2025072934
公報種別公開特許公報(A)
公開日2025-05-12
出願番号2023183426
出願日2023-10-25
発明の名称冷却構造体
出願人日本発條株式会社
代理人弁理士法人酒井国際特許事務所
主分類H01L 23/36 20060101AFI20250501BHJP(基本的電気素子)
要約【課題】冷却対象を効率的に冷却することができる冷却構造体を提供すること。
【解決手段】本発明に係る冷却構造体は、発熱体に接触して該発熱体の熱を放出する冷却構造体であって、金属板と、第1樹脂体からなる第1の層、および、第2樹脂体からなる第2の層が積層されてなる樹脂積層体と、を備え、第1の層は、1または複数の前記第1樹脂体によって隙間が形成されてなり、第2の層は、1または複数の前記第2樹脂体によって隙間が形成されてなる。

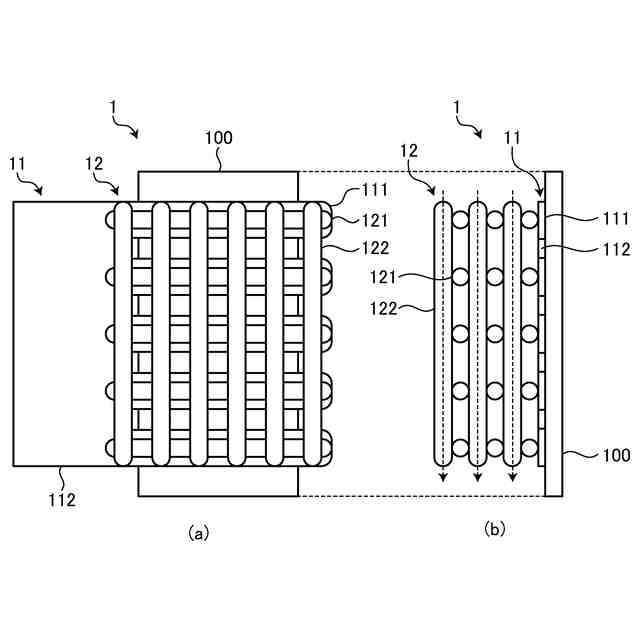

【選択図】図1
特許請求の範囲【請求項１】
発熱体に接触して該発熱体の熱を放出する冷却構造体であって、
金属板と、
第１樹脂体からなる第１の層、および、第２樹脂体からなる第２の層が積層されてなる樹脂積層体と、
を備え、
前記第１の層は、１または複数の前記第１樹脂体によって隙間が形成されてなり、
前記第２の層は、１または複数の前記第２樹脂体によって隙間が形成されてなる、
ことを特徴とする冷却構造体。
続きを表示（約 750 文字）【請求項２】
前記第１樹脂体は、前記第１の層に複数並べてなり、
前記第２樹脂体は、前記第２の層に複数並べてなり、

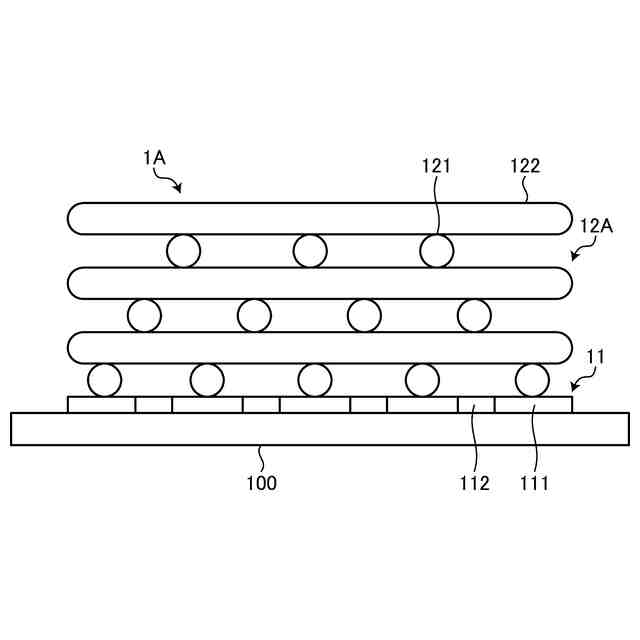

前記第１および第２樹脂体は、各樹脂体の長手方向が、積層方向からみた平面視において交差している、
ことを特徴とする請求項１に記載の冷却構造体。
【請求項３】

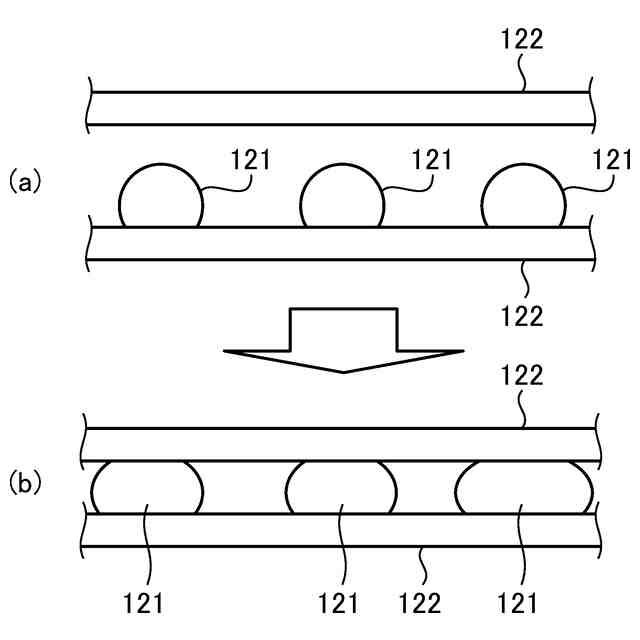

前記第１または第２の層において、隣り合う樹脂体間の距離を同一として樹脂体が並んでいる、
ことを特徴とする請求項２に記載の冷却構造体。
【請求項４】

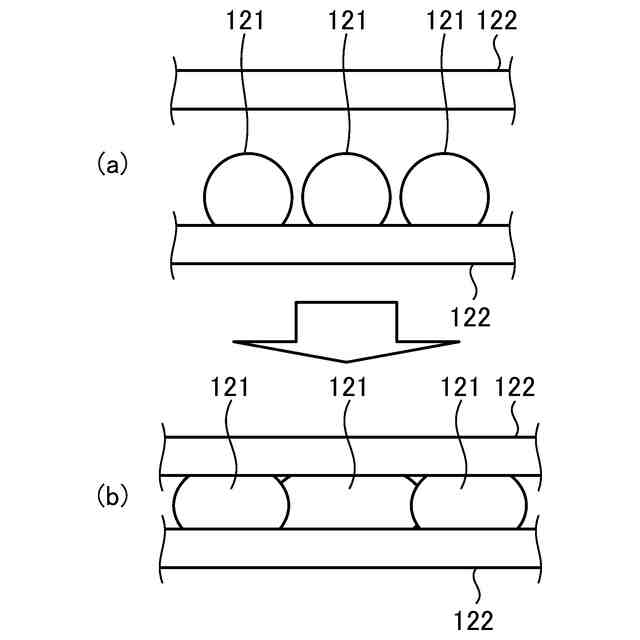

前記第１または第２の層において、隣り合う樹脂体間の距離の少なくとも一部が異なる、
ことを特徴とする請求項２に記載の冷却構造体。
【請求項５】
前記第１および第２樹脂体は、各樹脂体の長手方向が、積層方向からみた平面視において互いに垂直な方向で交差している、
ことを特徴とする請求項２に記載の冷却構造体。

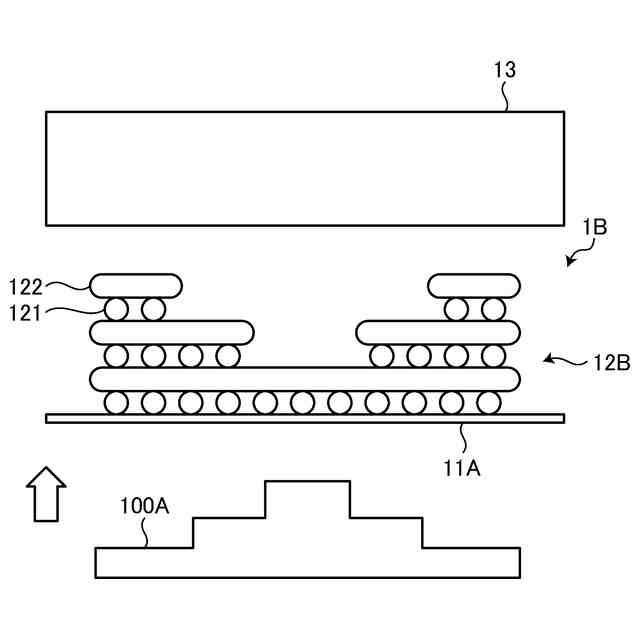

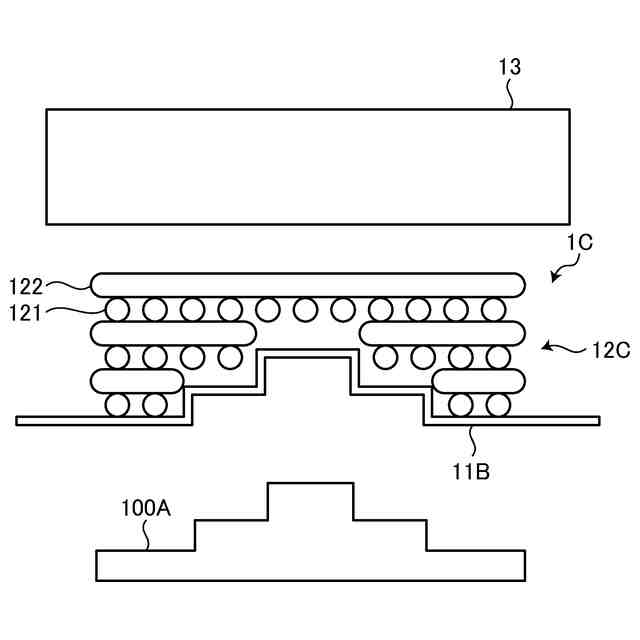

【請求項６】
前記第１および第２樹脂体は、前記発熱体の接触面の形状に対応する空間を形成する、
ことを特徴とする請求項１に記載の冷却構造体。

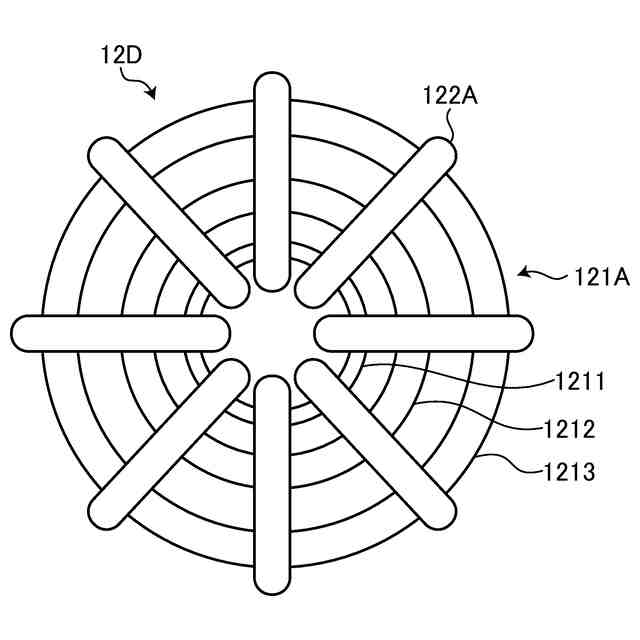

【請求項７】
前記第１樹脂体は、多重円環状をなし、
放射状に延びる複数の前記第２樹脂体が、前記第１樹脂体に積層されてなる、
ことを特徴とする請求項１に記載の冷却構造体。
【請求項８】
前記第１樹脂体は、渦巻き状をなし、
放射状に延びる複数の前記第２樹脂体が、前記第１樹脂体に積層されてなる、
ことを特徴とする請求項１に記載の冷却構造体。
【請求項９】
前記金属板は、櫛状をなす、
ことを特徴とする請求項１に記載の冷却構造体。

発明の詳細な説明【技術分野】
【０００１】
本発明は、冷却構造体に関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
従来、発熱体を冷却する冷却構造として、熱伝導率が高い金属からなる金属板を発熱体に接触させ、該発熱体の熱を、金属板を介して放出する技術が知られている（例えば、特許文献１、２を参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２０２１－０２８９２３号公報
特許第６７２６８６２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、金属板のみからなる冷却構造は、冷却対象に対する接点が線接触または点接触となり、熱伝送効率が低い。また、熱伝導率が高い材料、例えばアルミニウムや銅からなる金属板は弾性が低く、冷却対象に対して密着させることが難しい。
【０００５】
本発明は、上記に鑑みてなされたものであって、冷却対象を効率的に冷却することができる冷却構造体を提供することを目的とする。
【課題を解決するための手段】
【０００６】
上述した課題を解決し、目的を達成するために、本発明にかかる冷却構造体は、発熱体に接触して該発熱体の熱を放出する冷却構造体であって、金属板と、第１樹脂体からなる第１の層、および、第２樹脂体からなる第２の層が積層されてなる樹脂積層体と、を備え、前記第１の層は、１または複数の前記第１樹脂体によって隙間が形成されてなり、前記第２の層は、１または複数の前記第２樹脂体によって隙間が形成されてなることを特徴とする。
【０００７】
また、本発明に係る冷却構造体は、上記発明において、前記第１樹脂体は、前記第１の層に複数並べてなり、前記第２樹脂体は、前記第２の層に複数並べてなり、前記第１および第２樹脂体は、各樹脂体の長手方向が、積層方向からみた平面視において交差している、ことを特徴とする。
【０００８】
また、本発明に係る冷却構造体は、上記発明において、前記第１または第２の層において、隣り合う樹脂体間の距離を同一として樹脂体が並んでいる、ことを特徴とする。
【０００９】
また、本発明に係る冷却構造体は、上記発明において、前記第１または第２の層において、隣り合う樹脂体間の距離の少なくとも一部が異なる、ことを特徴とする。
【００１０】
また、本発明に係る冷却構造体は、上記発明において、前記第１および第２樹脂体は、各樹脂体の長手方向が、積層方向からみた平面視において互いに垂直な方向で交差している、ことを特徴とする。
（【００１１】以降は省略されています）
