公開番号2025073537
公報種別公開特許公報(A)
公開日2025-05-13
出願番号2023184437
出願日2023-10-27
発明の名称モータ
出願人ミネベアミツミ株式会社
代理人個人,個人
主分類H02K 5/10 20060101AFI20250502BHJP(電力の発電,変換,配電)
要約【課題】容易に組み立てることができるモータを提供する。
【解決手段】モータ1は、開口39を有するハウジング31と、ヨーク32と、前記ハウジング31の前記開口39を覆うプレート40と、を有するロータ30を備えている。前記プレート40は、径方向に延びる1又は複数の凸部47、48を有し、回転軸方向において、前記ヨーク32は前記ハウジング31に支持されている。前記回転軸方向において、前記凸部47、48は前記ハウジング31及び/又は前記ヨーク32に接触する。
【選択図】図4

特許請求の範囲【請求項１】
開口を有するハウジングと、ヨークと、前記ハウジングの前記開口を覆うプレートと、を有するロータを備え、
前記プレートは、径方向に延びる１又は複数の凸部を有し、
回転軸方向において、前記ヨークは前記ハウジングに支持されており、
前記回転軸方向において、前記凸部は前記ハウジング及び／又は前記ヨークに接触する、モータ。
続きを表示（約 370 文字）【請求項２】
前記複数の凸部は、前記プレートの外周部に配置された第１凸部を有し、
前記第１凸部は前記ハウジングと前記ヨークとの間に挟まれている、請求項１に記載のモータ。
【請求項３】
前記ハウジングは、筒と、前記筒を囲む環状の枠と、前記筒と前記環状の枠とを接続する複数のスポークと、を備え、
前記複数の凸部は、前記プレートの内周部にある第２凸部を有し、
前記第２凸部は、前記複数のスポークのうちの周方向に隣接する２つの前記スポークの間で前記筒に支持されている、請求項１又は２に記載のモータ。
【請求項４】
前記第２凸部は前記筒の凹部に収容されている、請求項３に記載のモータ。
【請求項５】
前記凹部が前記筒の外周面に形成されている、請求項４に記載のモータ。

発明の詳細な説明【技術分野】
【０００１】
本発明はモータに関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
例えば特許文献１にはドローン用モータが開示されている。このモータでは、天板に形成された開口部がパンチングプレートで覆われている。このパンチングプレートによって、モータ内への塵埃の侵入を防止することができる。
【先行技術文献】
【特許文献】
【０００３】
特開２０２３－８６３１１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
パンチングプレートは、天板の下面に形成されたカシメ部に係止されることによって天板に取り付けられる。この係止にあたって、天板の下面に形成された円筒部の一部を径方向に折り曲げる必要があり、プレートの取り付けには手間がかかる。
【０００５】
そこで、本発明は、容易に組み立てることができるモータを提供することを課題の一例とする。
【課題を解決するための手段】
【０００６】
本発明の一態様に係るモータは、開口を有するハウジングと、ヨークと、前記ハウジングの前記開口を覆うプレートと、を有するロータを備え、前記プレートは、径方向に延びる１又は複数の凸部を有し、回転軸方向において、前記ヨークは前記ハウジングに支持されており、前記回転軸方向において、前記凸部は前記ハウジング及び／又は前記ヨークに接触する。
【図面の簡単な説明】
【０００７】

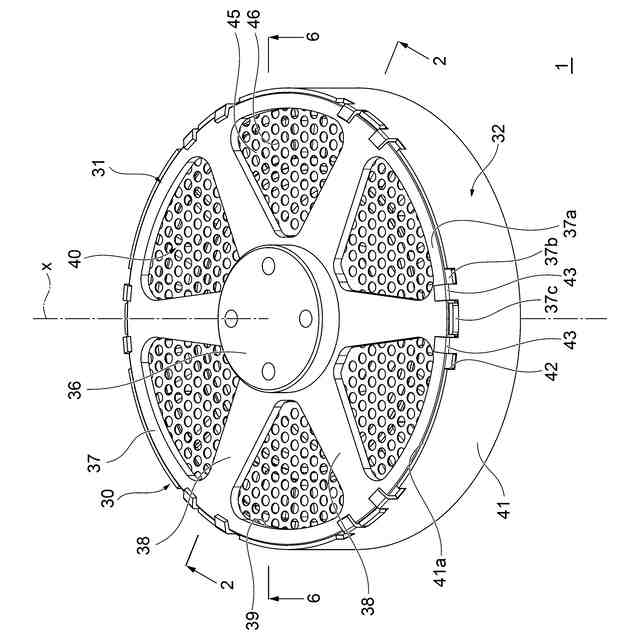

本発明の一実施形態に係るモータ１の構造を概略的に示す斜視図である。

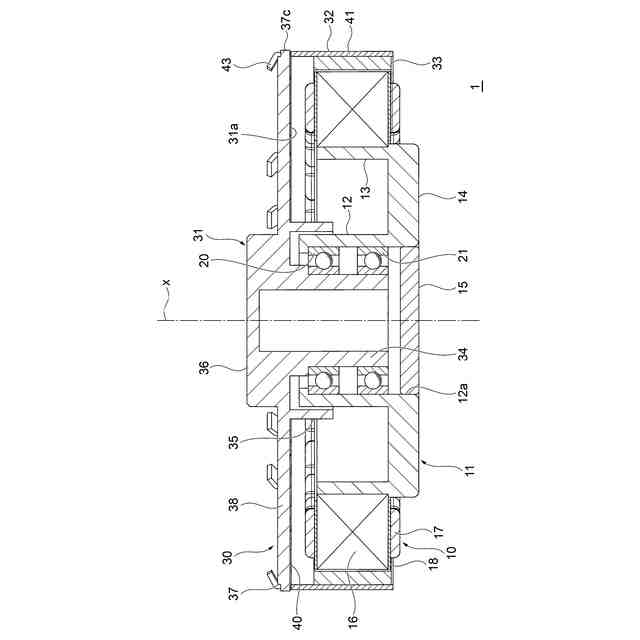

図１の２－２線に沿ったモータ１の断面図である。

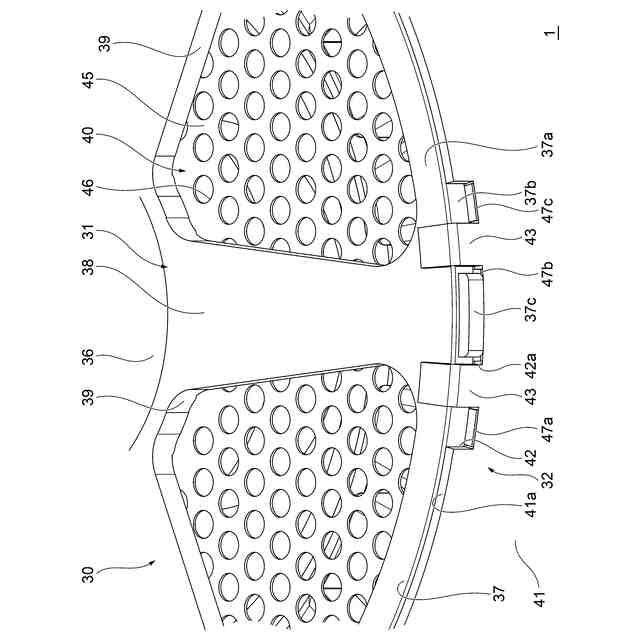

ハウジング３１及びヨーク３２の構造を概略的に示す部分拡大斜視図である。

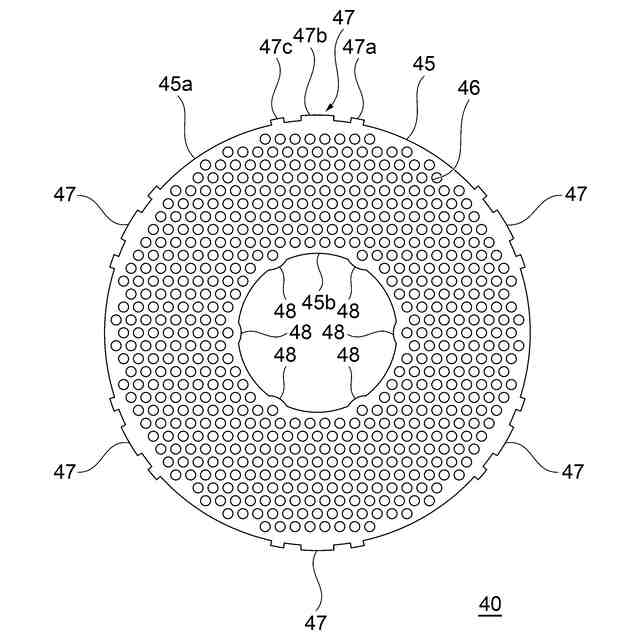

一具体例に係るプレート４０の構造を概略的に示す平面図である。

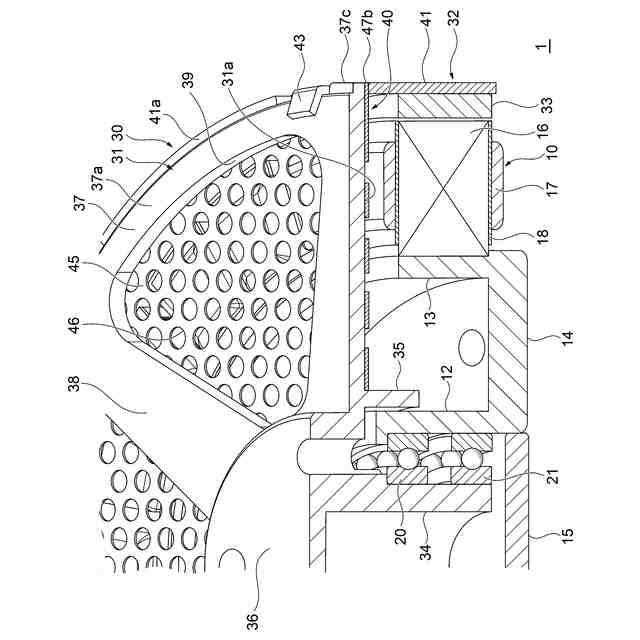

図１の２－２線に沿った断面における部分拡大斜視断面図である。

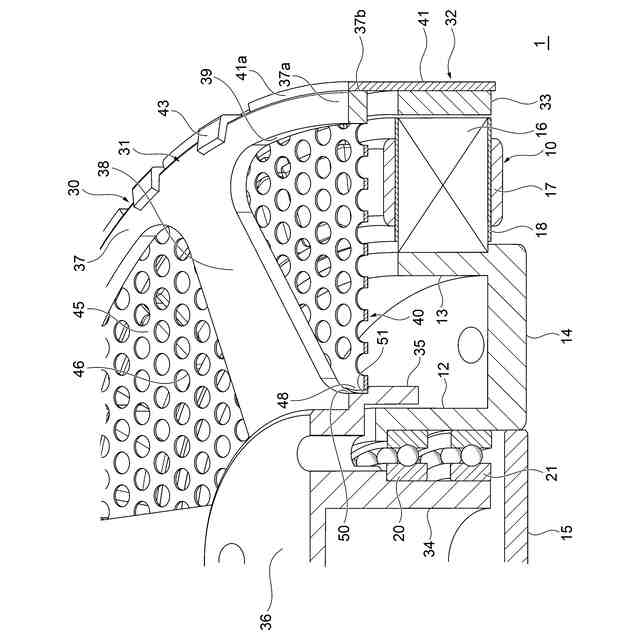

図１の６－６線に沿った断面における部分拡大斜視断面図である。

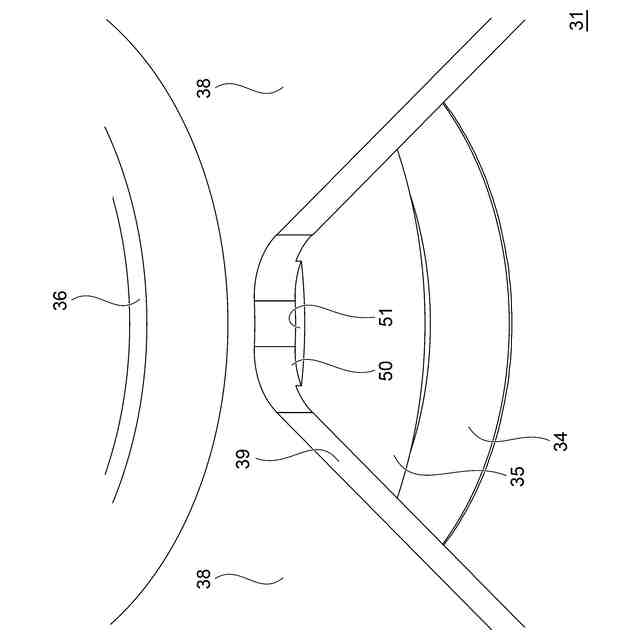

一具体例に係るハウジング３１の構造を概略的に示すハウジング３１の単体の部分拡大斜視図である。

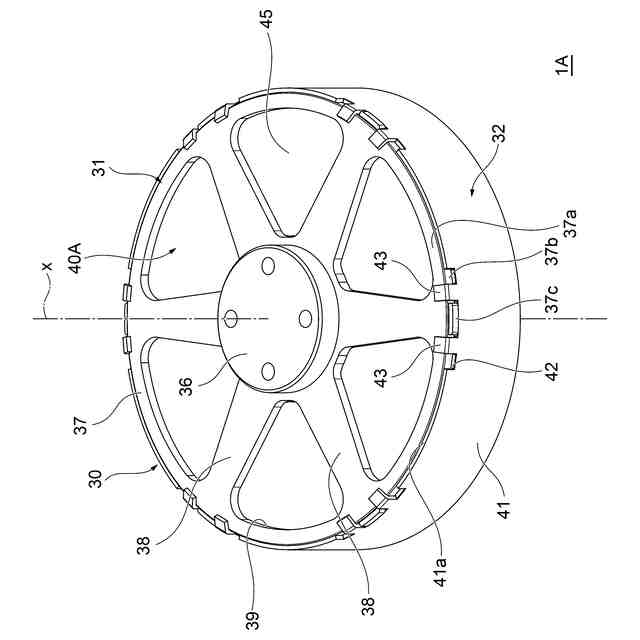

本発明の別の実施形態に係るモータ１Ａの構造を概略的に示す斜視図である。
【発明を実施するための形態】
【０００８】
以下、添付図面を参照して、本発明の実施形態について説明する。図１は、本発明の一実施形態に係るモータ１の構造を概略的に示す斜視図である。図１は、モータ１の回転軸心を構成する回転軸線（以下、単に「軸線」と呼称する。）ｘに沿った方向（以下、「回転軸方向」と呼称する。）において、一方の側である上側から見たモータ１の外観の斜視図である。図２は、図１の２－２線に沿ったモータ１の断面図である。この断面図は、軸線ｘを含む仮想平面に沿ったモータ１の垂直断面図である。モータ１は、例えばドローン等の無人機の推進装置に組み込まれるモータである。
【０００９】
以下の本実施形態の説明では、回転軸方向において、一方の側を上側と規定し、一方側の反対の他方の側を下側と規定する。この上側及び下側は、重力方向における上下関係とは必ずしも一致しない。また、軸線ｘに垂直な方向にモータ１の径方向が規定される。この径方向において、軸線ｘから遠ざかる側を外周側と規定する一方で、軸線ｘに近づく方向を内周側と規定する。さらに、軸線ｘ周りにモータ１の周方向が規定される。この周方向において、モータ１を上側から見た場合に軸線ｘ回りに時計回り及び反時計回りが規定される。
【００１０】
図２に示すように、モータ１は、ステータ１０と、ステータ１０に回転自在に支持されたロータ３０と、を備えている。ステータ１０はホルダ１１を有している。ホルダ１１は、内周側の筒状の部分（以下、「内周部」と呼称する。）１２と、内周部１２よりも外周側に配置された筒状の部分（以下、「外周部」と呼称する。）１３と、内周部１２及び外周部１３の下端同士を互いに接続する部分（以下、「接続部」と呼称する。）１４と、を有している。ホルダ１１は、例えば樹脂材料や金属材料から一体的に形成されている。
（【００１１】以降は省略されています）
