公開番号2025074879
公報種別公開特許公報(A)
公開日2025-05-14
出願番号2023185970
出願日2023-10-30
発明の名称通信装置、制御方法、及び、プログラム
出願人キヤノン株式会社
代理人個人,個人,個人,個人,個人
主分類H04W 52/02 20090101AFI20250507BHJP(電気通信技術)
要約【課題】異なるネットワークにおけるTWTに関する情報を共有する具体的な仕組みを提供することを目的の1つとする。
【解決手段】通信装置は、通信装置とは異なる第1の通信装置が構築する第1のネットワークのTarget Wake Time(TWT)に関する情報を含む無線フレームを受信する受信する。当該通信装置は、前記第1の通信装置を識別する情報と前記第1のネットワークの前記TWTに関する情報とを含む所定のエレメントを含む所定のフレームを送信する。

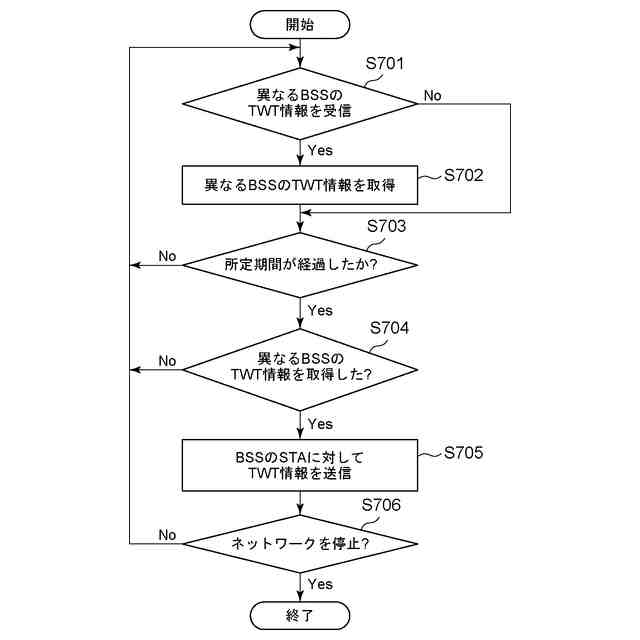

【選択図】図7
特許請求の範囲【請求項１】
通信装置であって、
前記通信装置とは異なる第１の通信装置が構築する第１のネットワークのＴａｒｇｅｔＷａｋｅＴｉｍｅ（ＴＷＴ）に関する情報を含む無線フレームを受信する受信手段と、
前記第１の通信装置を識別する情報と前記第１のネットワークの前記ＴＷＴに関する情報とを含む所定のエレメントを含む所定のフレームを送信する送信手段と、
を有することを特徴とする通信装置。
続きを表示（約 1,200 文字）【請求項２】
前記受信手段が受信した前記無線フレームに基づいて前記第１のネットワークの前記ＴＷＴに関する情報を取得する取得手段と、
前記取得手段が取得した前記第１のネットワークの前記ＴＷＴに関する情報に少なくとも基づいて、前記送信手段が送信する前記所定のフレームを生成する生成手段と、を更に備える
ことを特徴とする請求項１に記載の通信装置。
【請求項３】
前記通信装置が前記第１のネットワークに参加していない状態で、前記送信手段は前記第１の通信装置を識別する情報と前記ＴＷＴに関する情報とを含む前記所定のエレメントを含む前記所定のフレームを送信する
ことを特徴とする請求項１に記載の通信装置。
【請求項４】
第２のネットワークを構築する構築手段を更に備える
ことを特徴とする請求項１に記載の通信装置。
【請求項５】
前記通信装置とは異なる第２の通信装置との間にリンクを確立する確立手段を更に備え、
前記確立手段は前記第２の通信装置との間にそれぞれ異なる周波数チャネルを介した複数のリンクを確立可能である
ことを特徴とする請求項１に記載の通信装置。
【請求項６】
前記所定のフレームはマネジメントフレームである
ことを特徴とする請求項１に記載の通信装置。
【請求項７】
前記通信装置は、ＩＥＥＥ８０２．１１シリーズ規格に準拠したＡｃｃｅｓｓＰｏｉｎｔＭｕｌｔｉ－ＬｉｎｋＤｅｖｉｃｅである
ことを特徴とする請求項１に記載の通信装置。
【請求項８】
前記所定のエレメントはＲｅｄｕｃｅｄＮｅｉｇｈｂｏｒＲｅｐｏｒｔＥｌｅｍｅｎｔであって
前記第１の通信装置を識別する情報と前記第１のネットワークの前記ＴＷＴに関する情報とは、ＲｅｄｕｃｅｄＮｅｉｇｈｂｏｒＲｅｐｏｒｔＥｌｅｍｅｎｔに含まれる
ことを特徴とする請求項１から請求項７のいずれか１項に記載の通信装置。
【請求項９】

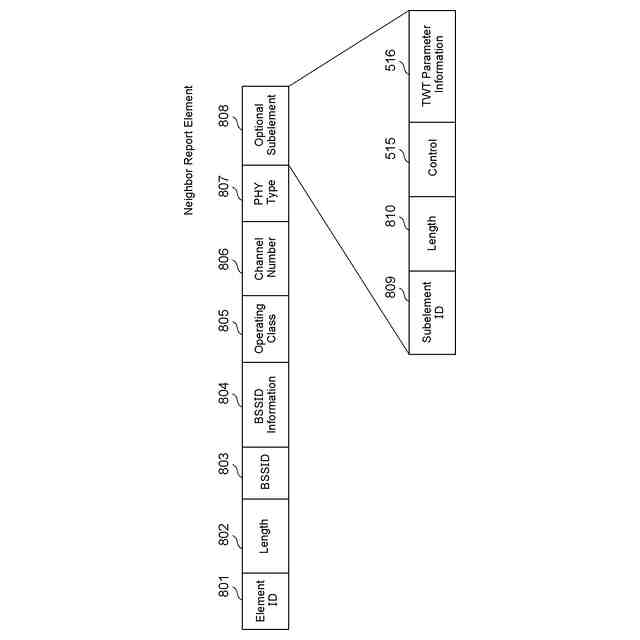

前記所定のエレメントはＮｅｉｇｈｂｏｒＲｅｐｏｒｔＥｌｅｍｅｎｔであって、
前記第１の通信装置を識別する情報と前記第１のネットワークの前記ＴＷＴに関する情報とは、ＮｅｉｇｈｂｏｒＲｅｐｏｒｔＥｌｅｍｅｎｔに含まれる
ことを特徴とする請求項１から請求項７のいずれか１項に記載の通信装置。
【請求項１０】

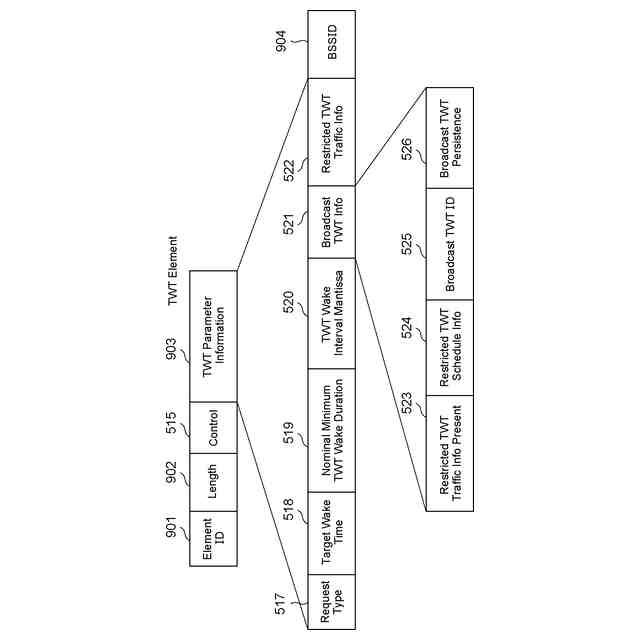

前記所定のエレメントはＴＷＴＥｌｅｍｅｎｔであって、
前記第１の通信装置を識別する情報と前記第１のネットワークの前記ＴＷＴに関する情報とは、ＴＷＴＥｌｅｍｅｎｔに含まれる
ことを特徴とする請求項１から請求項７のいずれか１項に記載の通信装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、無線通信を行う通信装置、通信装置の制御方法、およびプログラムに関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
ＷＬＡＮ（ＷｉｒｅｌｅｓｓＬｏｃａｌＡｒｅａＮｅｔｗｏｒｋ）の主要な通信規格として、ＩＥＥＥ（ＩｎｓｔｉｔｕｔｅｏｆＥｌｅｃｔｒｉｃａｌａｎｄＥｌｅｃｔｒｏｎｉｃｓＥｎｇｉｎｅｅｒｓ）８０２．１１規格シリーズが知られている。ＩＥＥＥ８０２．１１規格シリーズには、ＩＥＥＥ８０２．１１ａ／ｂ／ｇ／ｎ／ａｃ／ａｘ等の規格が含まれる。
【０００３】
特許文献１に記載のＩＥＥＥ８０２．１１ａｘ規格では、ＯＦＤＭＡ（Ｏｒｔｈｏｇｏｎａｌｆｒｅｑｕｅｎｃｙ－ｄｉｖｉｓｉｏｎｍｕｌｔｉｐｌｅａｃｃｅｓｓ）による無線通信を実行することが開示されている。ＩＥＥＥ８０２．１１ａｘ規格では、ＯＦＤＭＡによる無線通信を実行することで、高いピークスループットを実現している。また、ＩＥＥＥ８０２．１１ａｘ規格では、ＴＷＴ（ＴａｒｇｅｔＷａｋｅＴｉｍｅ）という省電力技術が導入されている。ＩＥＥＥ８０２．１１ａｘ規格ではこのＴＷＴにより、ＡＰ（ＡｃｃｅｓｓＰｏｉｎｔ）とＳＴＡ（Ｓｔａｔｉｏｎ）とがフレームの送受信を行わないＤｏｚｅ状態とフレームの送受信を行うＡｗａｋｅ状態との間隔をネゴシエーションすることでＡＰは各ＳＴＡの通信を行うタイミングを制御することができる。これにより、ＳＴＡは通信を行わない時間におけるＡｗａｋｅ状態の時間が削減されることにより消費電力の削減をすることができる。
【０００４】
またＩＥＥＥ８０２．１１ａｘの後継規格であるＩＥＥＥ８０２．１１ｂｅ規格の規格策定が進んでいる。ＩＥＥＥ８０２．１１ｂｅ規格における新機能として、ＡＰとＳＴＡとがそれぞれ異なる複数の周波数チャネルを介して並列の複数のリンクを確立して通信を行うマルチリンク通信といった機能が検討されている。例えば、特許文献２には、マルチリンク通信のために、複数のリンクを確立するための仕組みが記載されている。また当該ＩＥＥＥ８０２．１１ｂｅ規格においては上述したＴＷＴを利用した低遅延通信についての検討が行われている。
【先行技術文献】
【特許文献】
【０００５】
特開２０１８－５０１３３号公報
特開２０２１－１０３８０５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
ＩＥＥＥ８０２．１１ｂｅ規格ではＲ－ＴＷＴ（ＲｅｓｔｒｉｃｔｅｄＴＷＴ）について検討が行われている。
【０００７】
Ｒ－ＴＷＴとは、ＳＰ（ＳｅｒｖｉｃｅＰｅｒｉｏｄ）というネットワーク（ＢＳＳ）内における所定の端末のみが通信を行うことが可能な期間をネットワーク内で設定することにより、当該期間において、指定された所定の端末のみがＡｗａｋｅ状態（通信可能な状態）になり通信を行うことができる仕組みである。このようにＳＰを設けることで当該ＳＰにおいて通信を許可される端末は、通信チャネルへの排他的なアクセス権を有することができる。対して、当該ＳＰにおいて通信を許可されていない端末は当該期間において、例えばＤｏｚｅ状態（通信不可能な状態）になることで省電力を図ることができる。
【０００８】
しかし、ＳＰのスケジュールはネットワークごとにそれぞれ設定され、異なるネットワーク（ＯＢＳＳ）と当該ＳＰのスケジュールが共有されることはない。そのため、異なるネットワークのＳＰのスケジュールを把握していない端末は異なるネットワークでのＳＰ中に通信を実行してしまうことが考えられる。これにより、ＳＰ中において通信を許可されている端末の通信が当該ＳＰを把握していない端末の通信により妨げられてしまう恐れがある。これによりＳＰを用いた低遅延通信の実現が妨げられる恐れがある。
【０００９】
そこで本発明では、異なるネットワークにおけるＴＷＴに関する情報を共有する具体的な仕組みを提供することを目的の１つとする。
【課題を解決するための手段】
【００１０】
上記目的を達成するために、本発明の一態様に係る通信装置は、通信装置であって、前記通信装置とは異なる第１の通信装置が構築する第１のネットワークのＴａｒｇｅｔＷａｋｅＴｉｍｅ（ＴＷＴ）に関する情報を含む無線フレームを受信する受信手段と、前記第１の通信装置を識別する情報と前記第１のネットワークの前記ＴＷＴに関する情報とを含む所定のエレメントを含む所定のフレームを送信する送信手段と、を有する。
【発明の効果】
（【００１１】以降は省略されています）
