公開番号2025076167
公報種別公開特許公報(A)
公開日2025-05-15
出願番号2023187955
出願日2023-11-01
発明の名称電池セル及び電池モジュール
出願人トヨタ自動車株式会社
代理人弁理士法人太陽国際特許事務所
主分類H01M 50/105 20210101AFI20250508BHJP(基本的電気素子)
要約【課題】電極体を封止するラミネートフィルムの配置を最適化し、パッケージの小型化を図ることができる電池セル及び電池モジュールを得る。

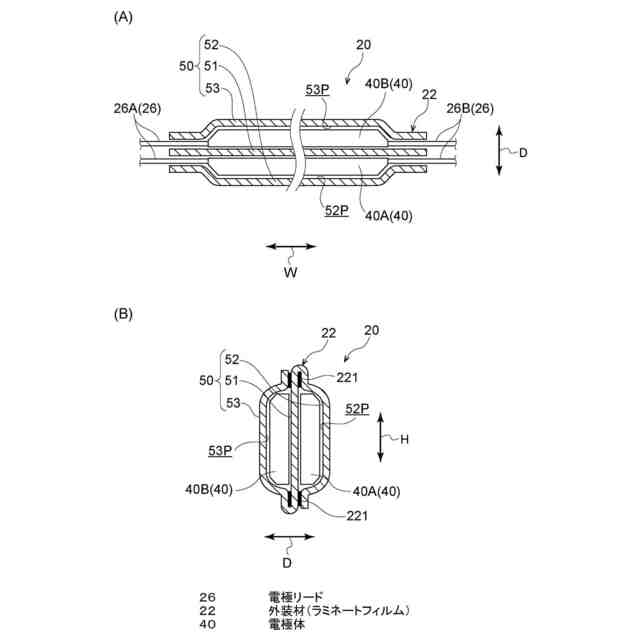

【解決手段】電池セル20は、正極と負極を構成する複数個の電極体40がラミネートフィルムで形成したフィルム部50を介して積層され、積層された複数枚のフィルム部の外周部同士を接合して、複数個の電極体40を一体に封止して構成されている。
【選択図】図5
特許請求の範囲【請求項１】
正極と負極を構成する複数個の電極体がラミネートフィルムで形成したフィルム部を介して積層され、積層された複数枚のフィルム部の外周部同士を接合して、前記複数個の電極体を一体に封止して構成された、
電池セル。
続きを表示（約 430 文字）【請求項２】

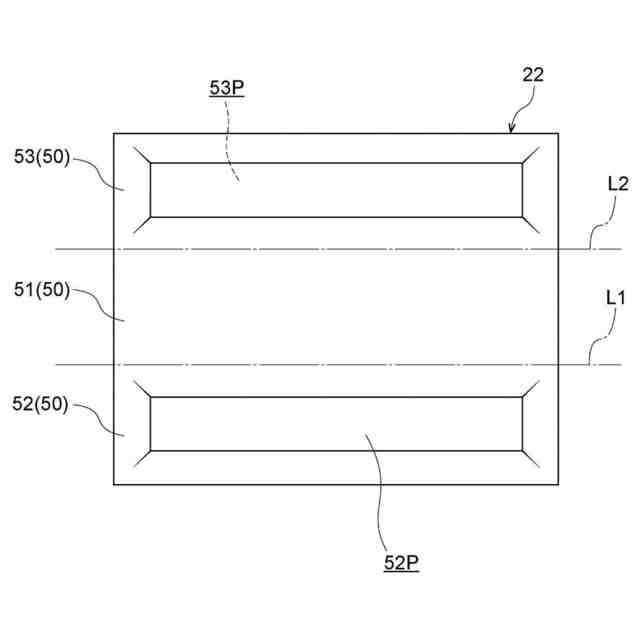

前記複数枚のフィルム部は、前記電極体の収容部を形成するエンボス面で構成されたエンボスフィルム部と、平面状の平面フィルム部とを交互に積層して構成されている、
請求項１に記載の電池セル。
【請求項３】
前記複数枚のフィルム部は、蛇腹折りされた一枚のラミネートフィルムで構成されている、
請求項１又は請求項２に記載の電池セル。
【請求項４】

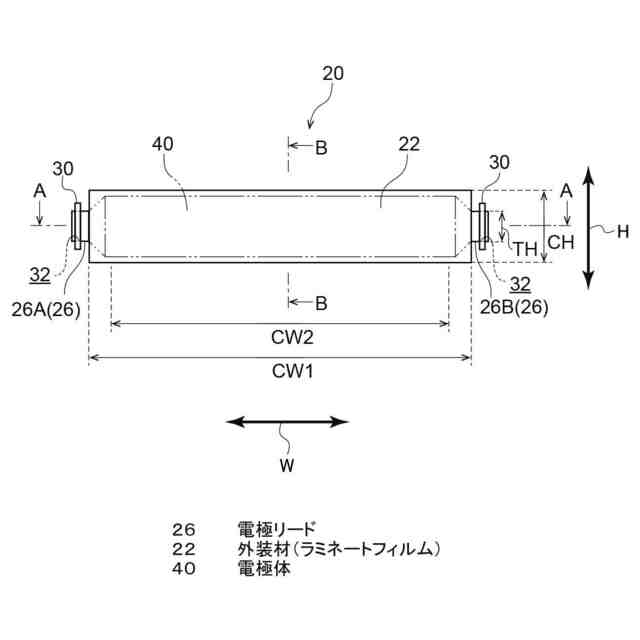

前記電極体は、第１幅方向の少なくとも一方の端部において、第１幅方向に突出する電極リードに接続され、
前記複数枚のフィルム部は、前記第１幅方向と直交する第２幅方向の一方と他方に前記蛇腹折りの折り返し位置が設けられている、
請求項３に記載の電池セル。
【請求項５】

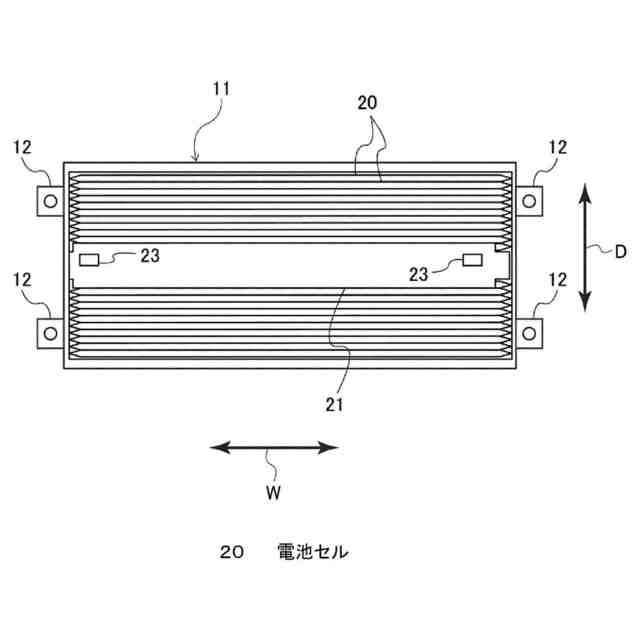

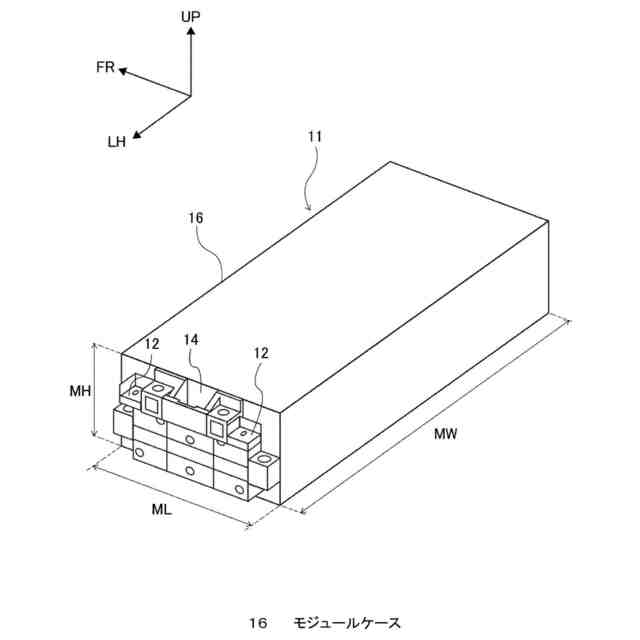

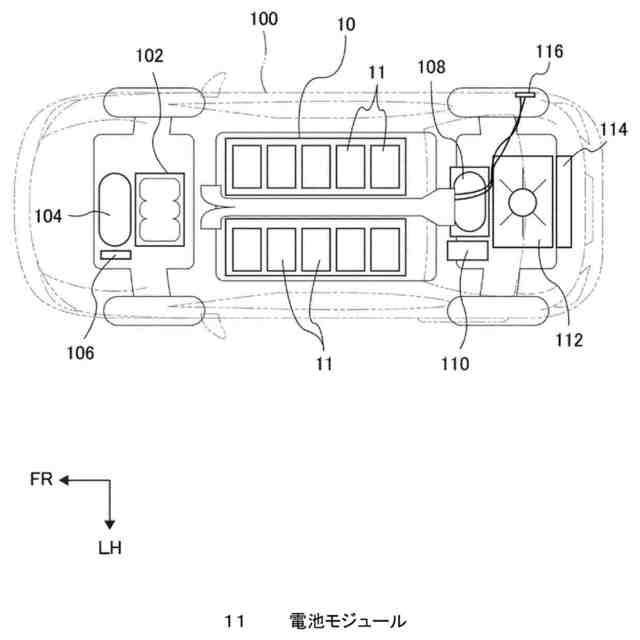

請求項１又は請求項２に記載の複数個の前記電池セルを相互に積層してモジュールケース内に収容し、複数個の前記電池セル同士が電気的に接続された電池モジュール。

発明の詳細な説明【技術分野】
【０００１】
本発明は、電池セル及び電池モジュールに関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
下記特許文献１には、相互に積層された複数の電池セルを有し、各電池セルが電気的に接続されることにより構成された組電池が記載されている。特許文献１に記載の組電池では、各電池セルは、正電極と、負電極を構成する電極体（電池要素）が外装フィルムで封止された構成となっている。即ち、複数個の電池セルを積層した状態では、外装フィルムによって電極体間の絶縁が確保されている。
【先行技術文献】
【特許文献】
【０００３】
特許第５１９７００１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、電極体間の絶縁を確保する観点では、電極体の間に一枚の外装フィルムが配置されればよい。しかしながら、特許文献１のように、単一の電極体を個別に外装する場合、複数個の電池セルを積層した状態において、積層方向に隣り合う電極体の間に二枚の外装フィルムが配置される。これにより、複数個の電池セルを組み合わせて組電池（電池モジュール）とした場合に、過剰な外装フィルムによってモジュールの厚みが増し、パッケージが大型化する。
【０００５】
本発明は上記事実を考慮し、電極体を封止するラミネートフィルムの配置を最適化し、パッケージの小型化を図ることができる電池セル及び電池モジュールを得ることを目的とする。
【課題を解決するための手段】
【０００６】
第１の態様の電池セルは、正極と負極を構成する複数個の電極体がラミネートフィルムで形成したフィルム部を介して積層され、積層された複数枚のフィルム部の外周部同士を接合して、前記複数個の電極体を一体に封止して構成されている。
【０００７】
第１の態様の電池セルでは、正極と負極を構成する複数個の電極体がラミネートフィルムで形成したフィルム部を介して積層されるため、積層方向に隣り合う電極体の間に一枚のフィルム部が配置される。また、電池セルは、積層された複数枚のフィルム部の外周部同士を接合して、複数個の電極体を一体に封止している。これにより、積層方向に隣り合う電極体の間は一枚のフィルム部によって区画されるため、電極体の間に配置されるラミネートフィルムの枚数を減らすことができる。その結果、電極体を封止するラミネートフィルムの配置が最適化され、パッケージの小型化を図ることができる。
【０００８】
第２の態様の電池セルは、第１の態様において、前記複数枚のフィルム部は、前記電極体の収容部を形成するエンボス面で構成されたエンボスフィルム部と、平面状の平面フィルム部とを交互に積層して構成されている。
【０００９】
第２の態様の電池セルでは、前記複数枚のフィルム部は、電極体の収容部を形成するエンボス面で構成されたエンボスフィルム部と、平面状の平面フィルム部とを交互に積層して構成されている。これにより、電池セルの外殻を、シングルカップエンボス構造をなす電池セルの積層状態に近似させることができ、シングルカップエンボス構造をなす他の電池セルとの組み合わせが可能になる。その結果、電池セルの汎用性が高められる。
【００１０】
第３の態様の電池セルは、第１の態様又は第２の態様において、前記複数枚のフィルム部は、蛇腹折りされた一枚のラミネートフィルムで構成されている。
（【００１１】以降は省略されています）
