公開番号2025076241
公報種別公開特許公報(A)
公開日2025-05-15
出願番号2024023403
出願日2024-02-20
発明の名称ベルト連結具、装具及び連結体
出願人株式会社長谷川工業所,藤原産業株式会社
代理人個人
主分類B25H 3/00 20060101AFI20250508BHJP(手工具;可搬型動力工具;手工具用の柄;作業場設備;マニプレータ)
要約【課題】腰袋などの吊下具の上下の揺れによって生じる衝撃を緩和し、作業者にかかる負荷(衝撃荷重)を軽減することができるベルト連結具、装具及び連結体を提供することを目的とする。
【解決手段】作業者の腰部に装着されるベルト20に工具ホルダや腰袋などの吊下具30を設ける場合に用いるベルト連結具であって、ベルト20に装着するベルト装着体1と、このベルト装着体1の下部側に連設され、吊下具30が吊設される連結体2とを備え、連結体2は、上側部3と、この上側部3の下方に配設される下側部4とを有し、上側部3と下側部4は、弾性部材7を有する連結手段5を介して連結され、連結手段5は、下側部4の下方移動に伴い弾性部材7が作動して緩衝機能を発揮するように構成されている。

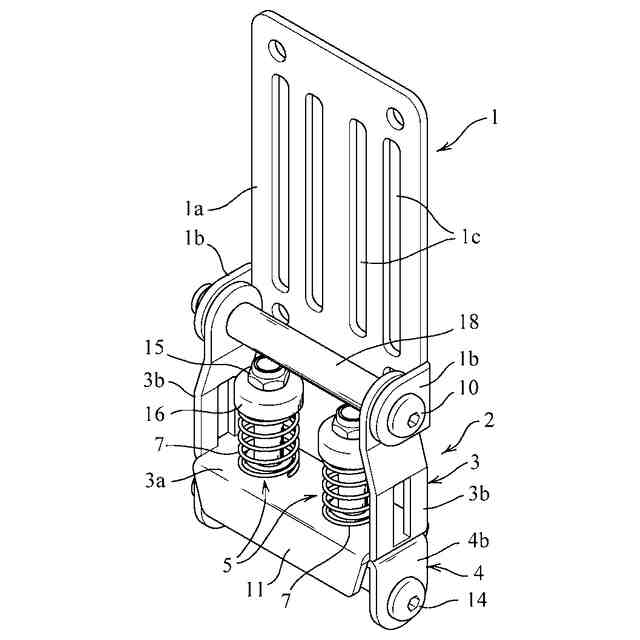

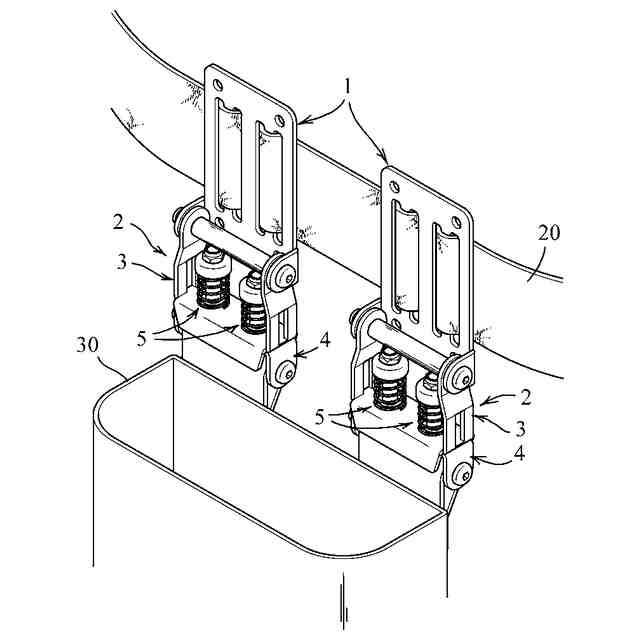

【選択図】図1
特許請求の範囲【請求項１】
作業者の腰部に装着されるベルトに工具ホルダや腰袋などの吊下具を設ける場合に用いるベルト連結具であって、前記ベルトに装着するベルト装着体と、このベルト装着体の下部側に連設され、前記吊下具が吊設される連結体とを備え、前記連結体は、上側部と、この上側部の下方に配設される下側部とを有し、前記上側部と前記下側部は、弾性部材を有する連結手段を介して連結され、前記連結手段は、前記下側部の下方移動に伴い前記弾性部材が作動して緩衝機能を発揮するように構成されていることを特徴とするベルト連結具。
続きを表示（約 1,400 文字）【請求項２】
請求項１記載のベルト連結具において、前記上側部は、下部に二つの第一挿通孔が設けられた下面部を有する構成であり、前記下側部は、上部に前記各第一挿通孔と連通する二つの第二挿通孔が設けられ前記下面部と対向配設される上面部を有する構成であり、前記連結手段は、連通状態の前記上側部の前記第一挿通孔と前記下側部の前記第二挿通孔とに抜け止め挿通され該上側部と該下側部とを相対接離移動自在に連結する棒状連結部材と、この棒状連結部材の外周に配設され収縮により前記下側部から前記上側部へ伝わる衝撃荷重を緩衝する前記弾性部材とを有する構成であることを特徴とするベルト連結具。
【請求項３】
請求項２記載のベルト連結具において、前記第一挿通孔と前記第二挿通孔の少なくとも一方は、前記棒状連結部材の外径に比して孔径が大径に設定され、前記棒状連結部材が揺動可能に挿通され、前記上側部に対して前記下側部が相対接離移動自在且つ揺動自在に連結されていることを特徴とするベルト連結具。
【請求項４】
請求項２記載のベルト連結具において、前記弾性部材は、コイルバネであることを特徴とするベルト連結具。
【請求項５】
請求項３記載のベルト連結具において、前記弾性部材は、コイルバネであることを特徴とするベルト連結具。
【請求項６】
請求項１～５いずれか１項に記載のベルト連結具において、複数の前記連結手段を有し、この複数の連結手段は前記連結体の幅方向に並設されていることを特徴とするベルト連結具。
【請求項７】

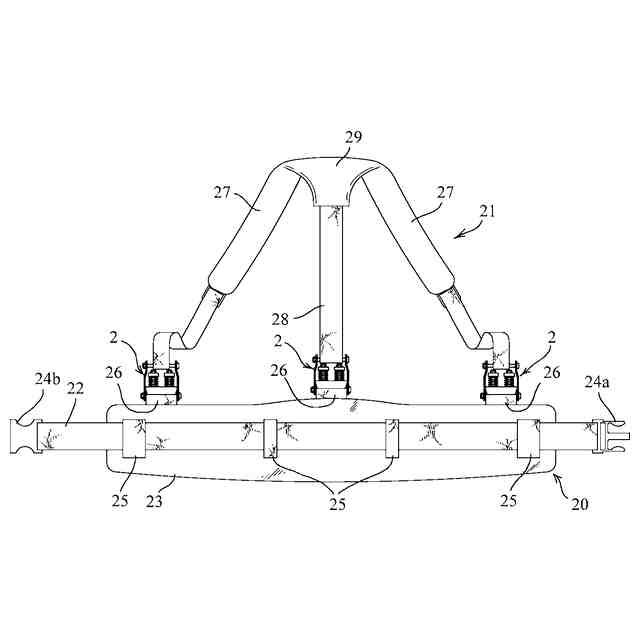

作業者が工具保持具や工具収納袋などの吊下具を携帯する場合に用いる装具であって、前記作業者の腰部に巻き回されるベルトと、前記作業者の肩部に掛け回される肩掛けと、前記ベルトと前記肩掛けとを連結する連結体とを備え、前記連結体は、上側部と、この上側部の下方に配設される下側部とを有し、前記上側部と前記下側部は、弾性部材を有する連結手段を介し連結され、前記連結手段は、前記下側部の下方移動に伴い前記弾性部材が作動して緩衝機能を発揮するように構成されていることを特徴とする装具。
【請求項８】
請求項７記載の装具において、前記上側部は、下部に二つの第一挿通孔が設けられた下面部を有する構成であり、前記下側部は、上部に前記各第一挿通孔と連通する二つの第二挿通孔が設けられ前記下面部と対向配設される上面部を有する構成であり、前記連結手段は、連通状態の前記上側部の前記第一挿通孔と前記下側部の前記第二挿通孔とに抜け止め挿通され該上側部と該下側部とを相対接離移動自在に連結する棒状連結部材と、この棒状連結部材の外周に配設され収縮により前記下側部から前記上側部へ伝わる衝撃荷重を緩衝する前記弾性部材とを有する構成であることを特徴とする装具。
【請求項９】
請求項８記載の装具において、前記第一挿通孔と前記第二挿通孔の少なくとも一方は、前記棒状連結部材の外径に比して孔径が大径に設定され、前記棒状連結部材が揺動可能に挿通され、前記上側部に対して前記下側部が相対接離移動自在且つ揺動自在に連結されていることを特徴とする装具。
【請求項１０】
請求項８記載の装具において、前記弾性部材は、コイルバネであることを特徴とする装具。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、ベルト連結具、装具及び連結体に関するものである。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
電気工事、建築工事、土木工事等に従事する作業者の多くは、作業時に自身の腰部に装着した腰ベルトに腰袋（工具入れ）を設け、この腰袋に様々な工具を入れて作業を行っている。
【０００３】
この腰袋は、特許文献１に示すように、ベルト通し金具を有し、このベルト通し金具を介して作業者の腰ベルトに設けるものや、特許文献２に示すように、腰袋とは別に備える連結手段を介して作業者の腰ベルトに設けるものがある。
【先行技術文献】
【特許文献】
【０００４】
実用新案登録第３１１３２７７号公報
実用新案登録第３１９４４４４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
腰袋は、ハンマー、ペンチ、ニッパーなどの手動工具、インパクトドリル、インパクトドライバなどの電動工具といった重量のある工具が多く収納され、使用時は、その重量が非常に重くなるため、作業者が歩いたり走ったりすることで腰袋が上下に揺れると、この揺れにより生じる衝撃（衝撃荷重）も大きいものとなるが、上記特許文献１，２に示すようなベルトへの取り付け（装着）構造の場合、この腰袋の揺れによる大きな衝撃、特に腰袋の下方移送（落下移動）時の衝撃が作業者の腰部にそのまま伝わり、作業者の腰部に大きな負荷を与えてしまい、腰痛を引き起こす要因となっている。
【０００６】
本発明は、このような現状に鑑みなされたものであり、腰袋などの吊下具の上下の揺れによって生じる衝撃を緩和し、作業者にかかる負荷（衝撃荷重）を軽減することができるベルト連結具、装具及び連結体を提供することを目的とする。
【課題を解決するための手段】
【０００７】
添付図面を参照して本発明の要旨を説明する。
【０００８】

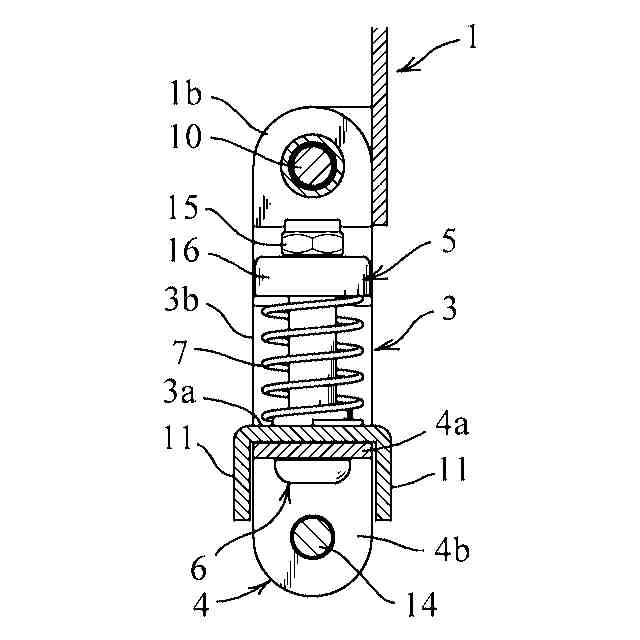

作業者の腰部に装着されるベルト20に工具ホルダや腰袋などの吊下具30を設ける場合に用いるベルト連結具であって、前記ベルト20に装着するベルト装着体１と、このベルト装着体１の下部側に連設され、前記吊下具30が吊設される連結体２とを備え、前記連結体２は、上側部３と、この上側部３の下方に配設される下側部４とを有し、前記上側部３と前記下側部４は、弾性部材７を有する連結手段５を介して連結され、前記連結手段５は、前記下側部４の下方移動に伴い前記弾性部材７が作動して緩衝機能を発揮するように構成されていることを特徴とするベルト連結具に係るものである。
【０００９】

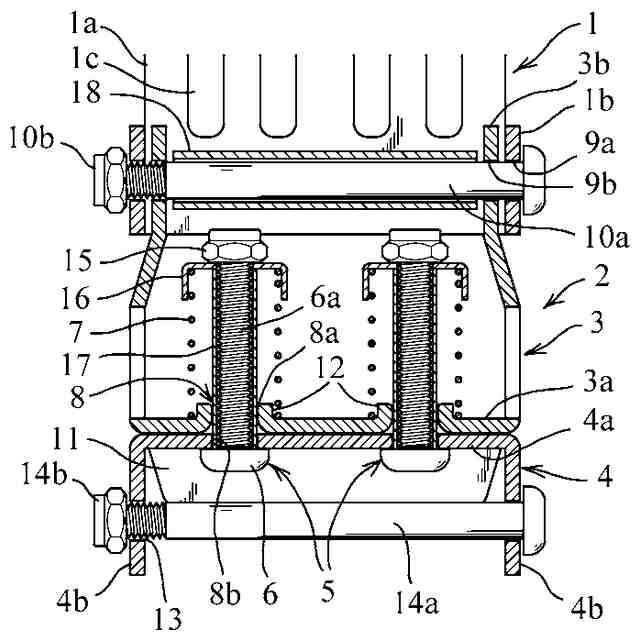

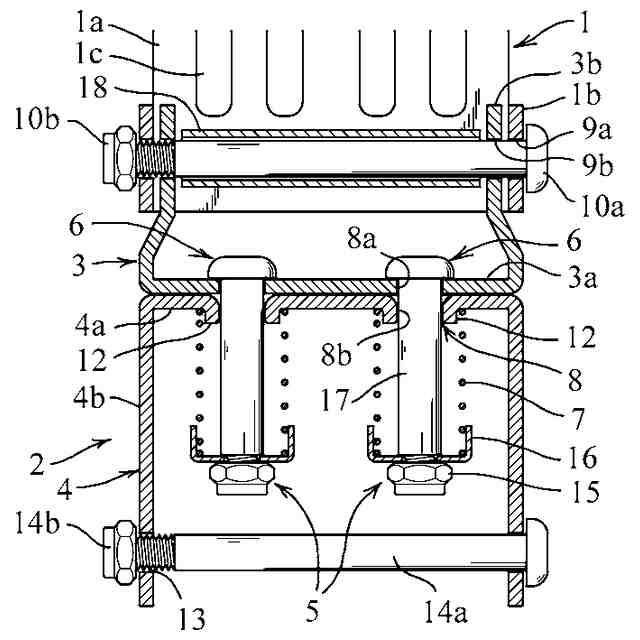

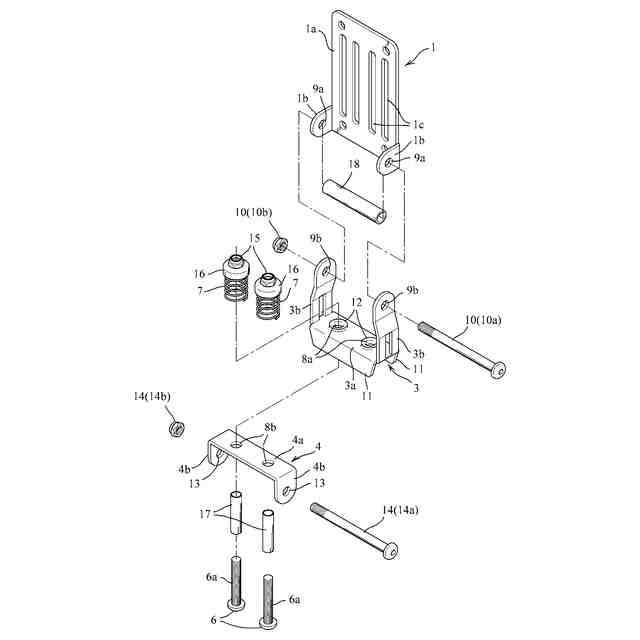

また、請求項１記載のベルト連結具において、前記上側部３は、下部に二つの第一挿通孔８ａが設けられた下面部３ａを有する構成であり、前記下側部４は、上部に前記各第一挿通孔８ａと連通する二つの第二挿通孔８ｂが設けられ前記下面部３ａと対向配設される上面部４ａを有する構成であり、前記連結手段５は、連通状態の前記上側部３の前記第一挿通孔８ａと前記下側部４の前記第二挿通孔８ｂとに抜け止め挿通され該上側部３と該下側部４とを相対接離移動自在に連結する棒状連結部材６と、この棒状連結部材６の外周に配設され収縮により前記下側部４から前記上側部３へ伝わる衝撃荷重を緩衝する前記弾性部材７とを有する構成であることを特徴とするベルト連結具に係るものである。
【００１０】
また、請求項２記載のベルト連結具において、前記第一挿通孔８ａと前記第二挿通孔８ｂの少なくとも一方は、前記棒状連結部材６の外径ｄ１に比して孔径ｄ２が大径に設定され、前記棒状連結部材６が揺動可能に挿通され、前記上側部３に対して前記下側部４が相対接離移動自在且つ揺動自在に連結されていることを特徴とするベルト連結具に係るものである。
（【００１１】以降は省略されています）
