公開番号2025077122
公報種別公開特許公報(A)
公開日2025-05-19
出願番号2023189083
出願日2023-11-06
発明の名称放熱装置およびそれを用いた機器
出願人アンリツ株式会社
代理人個人,個人
主分類H01L 23/467 20060101AFI20250512BHJP(基本的電気素子)
要約【課題】吸熱面の表面積や体積を無駄に増やすことなく吸熱性能に優れた放熱装置を提供する。

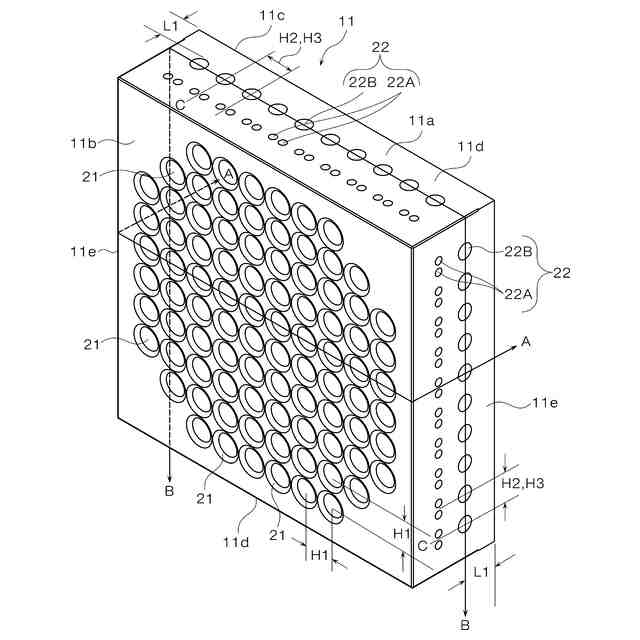

【解決手段】第1の放熱装置11は、矩形状の本体11aの対向する一方の面から他方の面の所定距離L1手前までの位置に向かって徐々に狭くなるようにテーパ状の複数の吸入穴21を形成することにより一方の面を吸熱面11b、他方の面を放熱面11cとし、吸入穴21に連通して吸熱面11bと放熱面11cに直交する上下の両側面11d,11d間と左右の両側面11e,11e間を貫通するように複数の抜け穴22が形成される。
【選択図】図3
特許請求の範囲【請求項１】

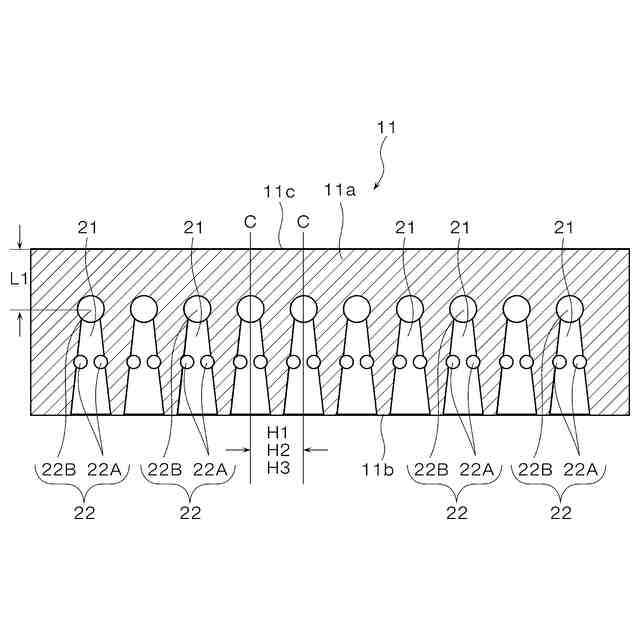

矩形状の本体（１１ａ）の対向する一方の面から他方の面の所定距離（Ｌ１）手前までの位置に向かって徐々に狭くなるようにテーパ状の複数の吸入穴（２１）を形成することにより前記一方の面を吸熱面（１１ｂ）、前記他方の面を放熱面（１１ｃ）とし、

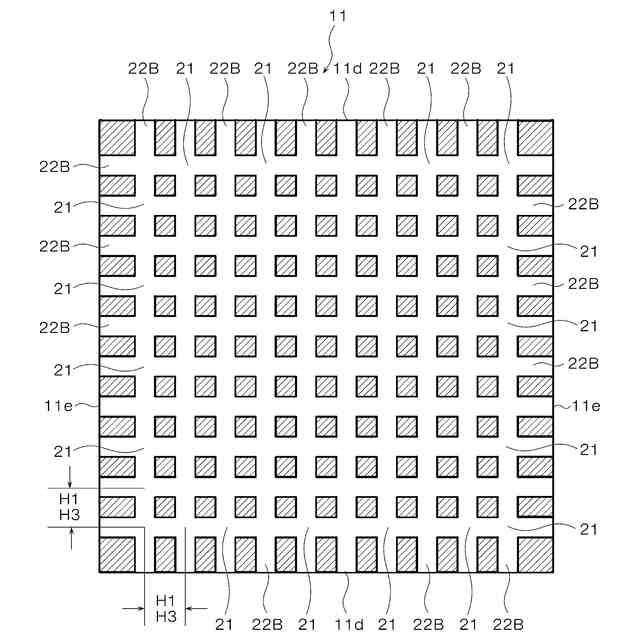

前記吸入穴に連通して前記吸熱面と前記放熱面に直交する少なくとも一方の両側面間を貫通するように複数の抜け穴（２２）が形成されることを特徴とする放熱装置。
続きを表示（約 460 文字）【請求項２】
前記複数の抜け穴（２２）が前記本体（１１ａ）の厚さ方向に複数段形成されることを特徴とする請求項１に記載の放熱装置。
【請求項３】
筐体（２ａ）の内部に熱源（３）が配置され、前記筐体がカバー（２ｂ）で覆われた機器（２）であって、
前記カバーの一平面の一部が放熱面となるように請求項１または２の放熱装置を配置することを特徴とする放熱装置を用いた機器。
【請求項４】
請求項１または２の放熱装置からなる第１の放熱装置（１１）と、
前記第１の放熱装置の吸熱面（１１ｂ）に取り付けられ、前記熱源（３）から放出された熱を前記吸熱面に送り込むファン（１３）と、
前記第１の放熱装置の放熱面（１１ｃ）に接合して取り付けられる吸熱面（１２ａ）を有し、前記カバー（２ｂ）の外側に突出して設けられ、前記第１の放熱装置の放熱面から放熱される熱を前記筐体（２ａ）の外に放出する第２の放熱装置（１２）と、を備えたことを特徴とする請求項３に記載の放熱装置を用いた機器。

発明の詳細な説明【技術分野】
【０００１】
本発明は、筐体の内部に配置される熱源からの熱を筐体の外部に放出するための放熱装置およびそれを用いた機器に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
熱源からの熱を放熱するための放熱装置としては、例えば下記特許文献１に開示されるヒートシンク装置が知られている。特許文献１に開示されるヒートシンク装置は、ヒートシンクの直上に軸流ファンが設けられたものである。さらに説明すると、矩形ピンのヒートシンクの基板に放熱対象であるパッケージが取り付けられており、ヒートシンクのピンの直上に軸流ファンが設けられている。
【先行技術文献】
【特許文献】
【０００３】
特開平８－３２１５６９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、上述した特許文献１を含む従来の放熱装置の構造では、空気に飛散した熱をうまくヒートシンクに伝えられず、吸熱性能を大きくするためには吸熱面の表面積や体積を増やす必要があった。
【０００５】
そこで、本発明は上記問題点に鑑みてなされたものであって、吸熱面の表面積や体積を無駄に増やすことなく吸熱性能に優れた放熱装置およびそれを用いた機器を提供することを目的としている。
【課題を解決するための手段】
【０００６】
上記目的を達成するため、本発明の請求項１に記載された放熱装置は、矩形状の本体１１ａの対向する一方の面から他方の面の所定距離Ｌ１手前までの位置に向かって徐々に狭くなるようにテーパ状の複数の吸入穴２１を形成することにより前記一方の面を吸熱面１１ｂ、前記他方の面を放熱面１１ｃとし、
前記吸入穴に連通して前記吸熱面と前記放熱面に直交する少なくとも一方の両側面間を貫通するように複数の抜け穴２２が形成されることを特徴とする。
【０００７】
本発明の請求項２に記載された放熱装置は、請求項１の放熱装置において、

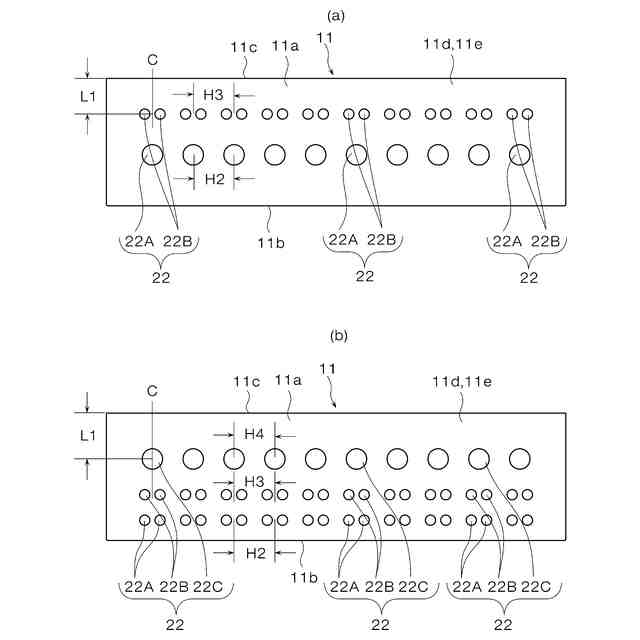

前記複数の抜け穴２２が前記本体１１ａの厚さ方向に複数段形成されることを特徴とする。
【０００８】

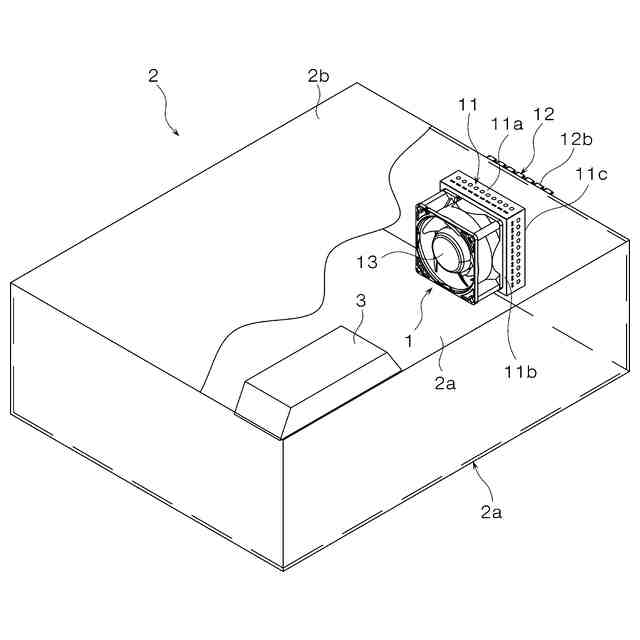

本発明の請求項３に記載された放熱装置を用いた機器は、筐体２ａの内部に熱源３が配置され、前記筐体がカバー２ｂで覆われた機器２であって、
前記カバーの一平面の一部が放熱面となるように請求項１または２の放熱装置を配置することを特徴とする。
【０００９】
本発明の請求項４に記載された放熱装置を用いた機器は、請求項３の放熱装置を用いた機器において、
請求項１または２の放熱装置からなる第１の放熱装置１１と、
前記第１の放熱装置の吸熱面１１ｂに取り付けられ、前記熱源３から放出された熱を前記吸熱面に送り込むファン１３と、

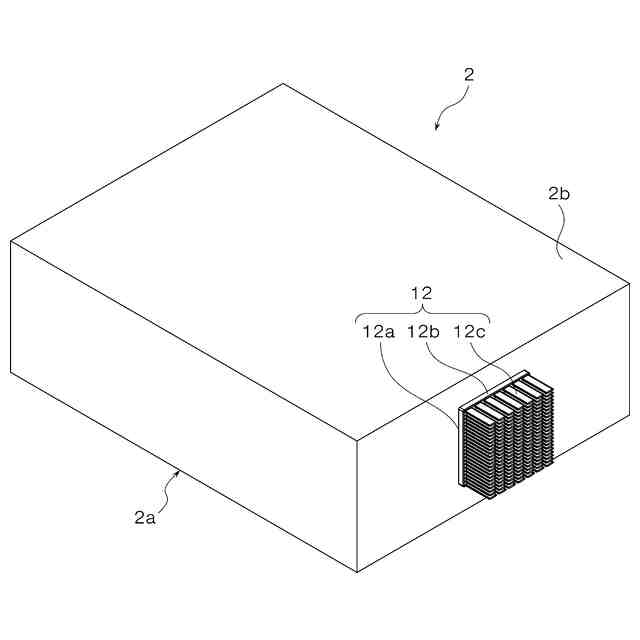

前記第１の放熱装置の放熱面１１ｃに接合して取り付けられる吸熱面１２ａを有し、前記カバー２ｂの外側に突出して設けられ、前記第１の放熱装置の放熱面から放熱される熱を前記筐体２ａの外に放出する第２の放熱装置１２と、を備えたことを特徴とする。
【発明の効果】
【００１０】
本発明によれば、吸熱面の表面積や体積を無駄に増やすことなく吸熱性能に優れた放熱を行うことができる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
