公開番号2025080545
公報種別公開特許公報(A)
公開日2025-05-26
出願番号2023193770
出願日2023-11-14
発明の名称船舶
出願人三菱造船株式会社
代理人個人,個人,個人,個人,個人
主分類B63H 23/18 20060101AFI20250519BHJP(船舶またはその他の水上浮揚構造物;関連艤装品)
要約【課題】高い冗長性を備える船舶を提供する。
【解決手段】船舶は、主機関と、主機関で駆動されるプロペラと、電動推進器と、電動推進器に電力を供給可能な電源と、主機関の回転によって発電可能な軸発電機と、を備え、軸発電機は、電源からの電力供給によって、プロペラを回転させるモータとして機能する。軸発電機にモータとしての機能を持たせることで、主機関が故障した際であっても、当該軸発電機によってプロペラを駆動することができる。これにより、推進システムとしての冗長性を高めることができる。
【選択図】図2
特許請求の範囲【請求項１】
主機関と、
該主機関で駆動されるプロペラと、
電動推進器と、
該電動推進器に電力を供給可能な電源と、
前記主機関の回転によって発電可能な軸発電機と、
を備え、
前記軸発電機は、前記電源からの電力供給によって、前記プロペラを回転させるモータとして機能する船舶。
続きを表示（約 330 文字）【請求項２】
主機関と、
該主機関で駆動されるプロペラと、
前記主機関の回転によって発電可能な軸発電機と、
該軸発電機が発電した電力によって駆動可能なスラスタと、
電源と、
を備え、
前記軸発電機は、前記電源からの電力供給によって、前記プロペラを回転させるモータとして機能する船舶。
【請求項３】
前記主機関の停止時に、該主機関と前記プロペラとの接続を解除可能なクラッチをさらに備える請求項２に記載の船舶。
【請求項４】
前記電動推進器は、アジマス推進器である請求項１に記載の船舶。
【請求項５】
前記電動推進器は、ポッド型推進器である請求項１に記載の船舶。

発明の詳細な説明【技術分野】
【０００１】
本開示は、船舶に関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
船舶の中には、主機関によって駆動されるプロペラに加えて、港湾内での船幅方向への移動等を可能にするアジマス推進器を備えたものがある。アジマス推進器は、水平方向の全方位に出力軸方向を変化させることが可能な電動推進器である。具体的には、１つのプロペラを有する一軸船でアジマス推進器をプロペラの両側に配置する例が挙げられる（下記特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特表２００５－５２６６６５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ここで、主機関に異常発生時等に、当該主機関の出力を他の動力源で補いたいという冗長性への要請がある。しかしながら、上記のような一軸船では冗長性を確保するための措置がこれまで提唱されていなかった。
【０００５】
本開示は上記課題を解決するためになされたものであって、高い冗長性を備える船舶を提供することを目的とする。
【課題を解決するための手段】
【０００６】
上記課題を解決するために、本開示に係る船舶は、主機関と、該主機関で駆動されるプロペラと、電動推進器と、該電動推進器に電力を供給可能な電源と、前記主機関の回転によって発電可能な軸発電機と、を備え、前記軸発電機は、前記電源からの電力供給によって、前記プロペラを回転させるモータとして機能する。
【０００７】
本開示に係る船舶は、主機関と、該主機関で駆動されるプロペラと、前記主機関の回転によって発電可能な軸発電機と、該軸発電機が発電した電力によって駆動可能なスラスタと、電源と、を備え、前記軸発電機は、前記電源からの電力供給によって、前記プロペラを回転させるモータとして機能する。
【発明の効果】
【０００８】
本開示によれば、高い冗長性を備える船舶を提供することができる。
【図面の簡単な説明】
【０００９】
本開示の第一実施形態に係る船舶の構成を示す側面図である。

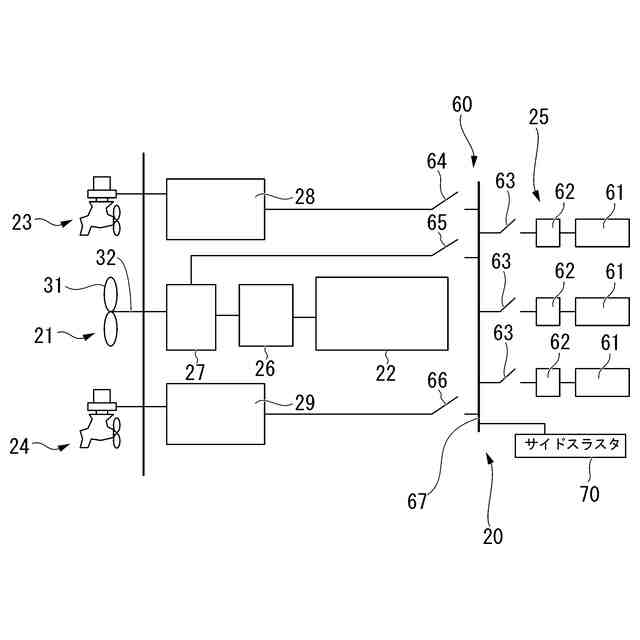

本開示の第一実施形態に係る船舶の要部拡大図である。

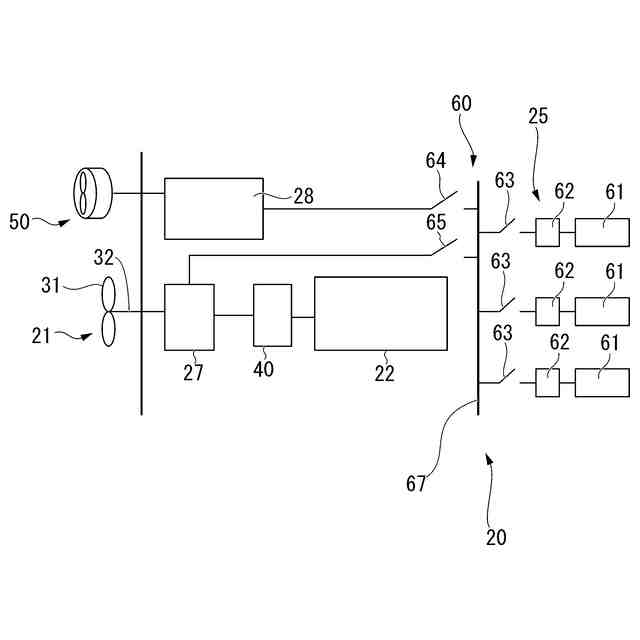

本開示の第二実施形態に係る船舶の要部拡大図である。

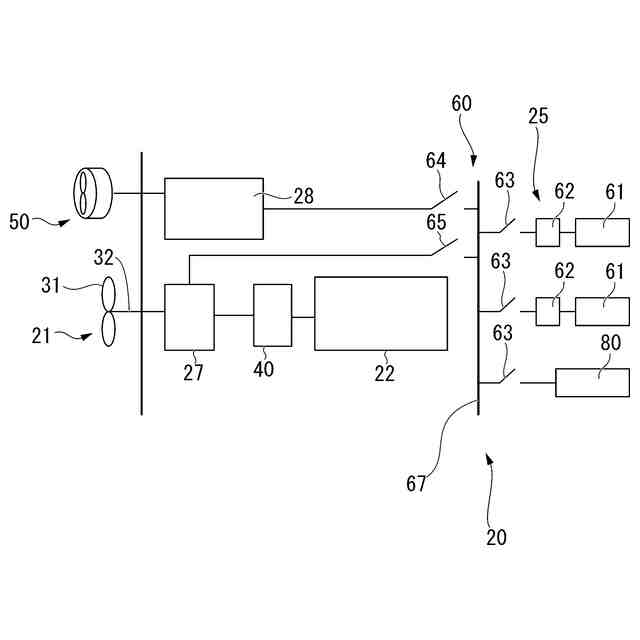

本開示の第二実施形態に係る船舶の第一変形例を示す要部拡大図である。
本開示の第二実施形態に係る船舶の第二変形例を示す要部拡大図である。
【発明を実施するための形態】
【００１０】
＜第一実施形態＞
以下、本開示の第一実施形態に係る船舶について、図１と図２を参照して説明する。船舶１は、船体２と、推進部２０と、を主に備えている。船舶１の船種は、特定のものに限られない。船舶１の船種は、例えばフェリー、ＲＯＲＯ船（Ｒｏｌｌ－ｏｎ／Ｒｏｌｌ－ｏｆｆ船）、ＰＣＴＣ（ＰｕｒｅＣａｒ＆ＴｒｕｃｋＣａｒｒｉｅｒ）等を例示できる。
（【００１１】以降は省略されています）
