発明の名称コネクタ組立体
出願人日本航空電子工業株式会社
代理人個人
主分類H01R 24/84 20110101AFI20250521BHJP(基本的電気素子)

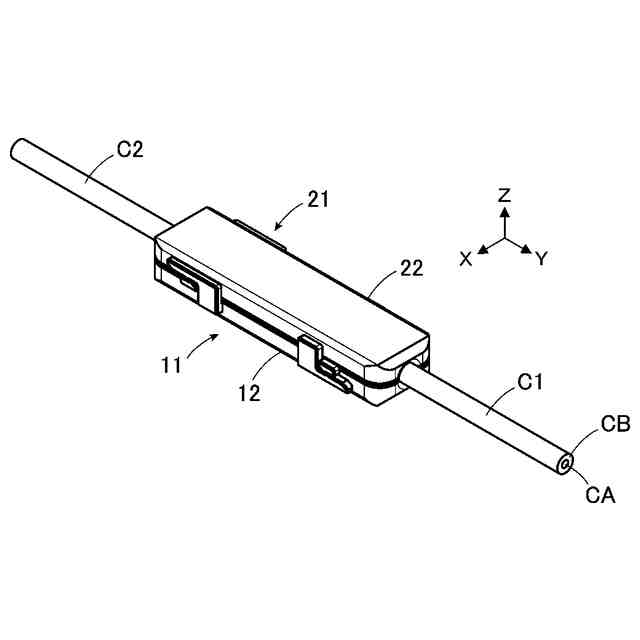

要約【課題】互いに同一構成を有する第1コネクタおよび第2コネクタにより電線同士の接続を行いながらも小型化を図ることができるコネクタ組立体を提供する。

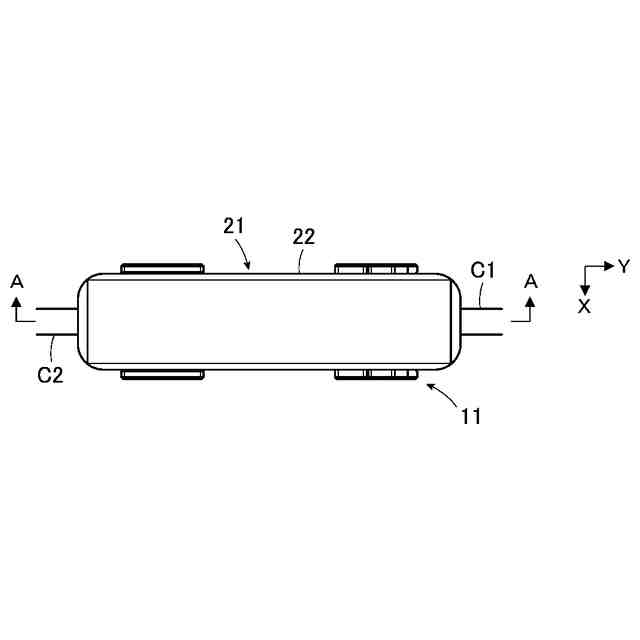

【解決手段】第1コネクタ11は、第1インシュレータ12と、第1電線C1の端部に接続される第1コンタクト13を有し、第2コネクタ21は、第2インシュレータ22と、第2電線C2の端部に接続される第2コンタクト23を有し、第1コネクタ11および第2コネクタ21が互いに嵌合すると、第1コンタクト13の一部が第2コンタクト23と第2インシュレータ22の間に位置し且つ第2コンタクト23の一部が第1コンタクト13と第1インシュレータ12の間に位置した状態で第1コンタクト13および第2コンタクト23が互いに接触し、第1電線C1および第2電線C2が互いに電気的に接続される。
【選択図】図14
特許請求の範囲【請求項１】

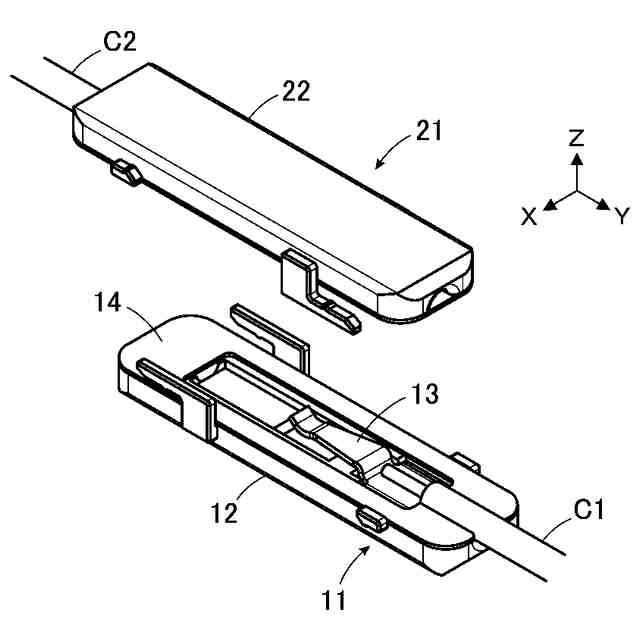

第１電線の端部に連結される第１コネクタと第２電線の端部に連結され且つ前記第１コネクタと同一構成を有する第２コネクタが互いに嵌合するコネクタ組立体であって、
前記第１コネクタは、第１インシュレータと、前記第１インシュレータに保持され且つ前記第１電線の端部に接続される第１コンタクトを有し、
前記第２コネクタは、第２インシュレータと、前記第２インシュレータに保持され且つ前記第２電線の端部に接続される第２コンタクトを有し、

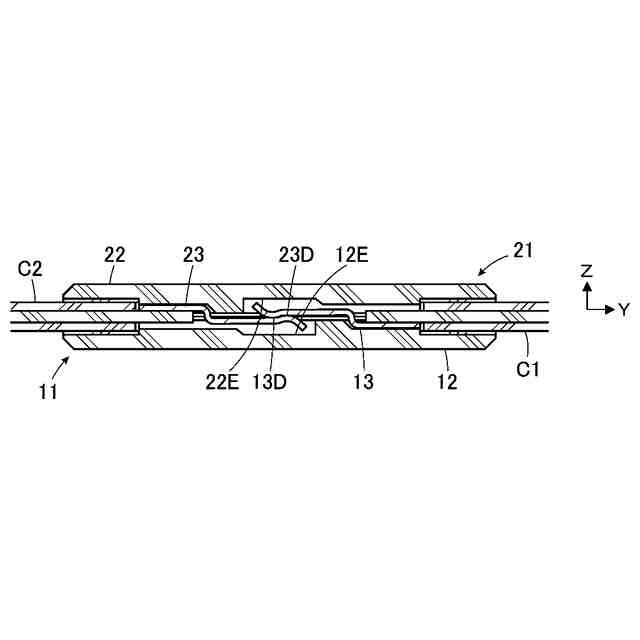

前記第１コネクタおよび前記第２コネクタが互いに嵌合すると、前記第１コンタクトの一部が前記第２コンタクトと前記第２インシュレータの間に位置し且つ前記第２コンタクトの一部が前記第１コンタクトと前記第１インシュレータの間に位置した状態で前記第１コンタクトおよび前記第２コンタクトが互いに接触し、前記第１電線および前記第２電線が互いに電気的に接続されるコネクタ組立体。
続きを表示（約 1,100 文字）【請求項２】

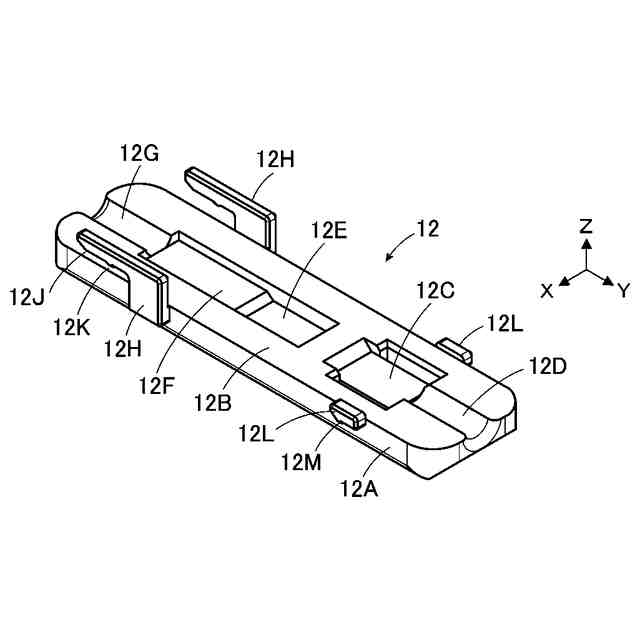

前記第１インシュレータは、平面状の第１接合面と、前記第１接合面に形成され且つ前記第１コンタクトの少なくとも一部が収容される凹状の第１コンタクト収容部を有し、
前記第２インシュレータは、前記第１接合面に対向する平面状の第２接合面と、前記第２接合面に形成され且つ前記第２コンタクトの少なくとも一部が収容される凹状の第２コンタクト収容部を有する請求項１に記載のコネクタ組立体。
【請求項３】

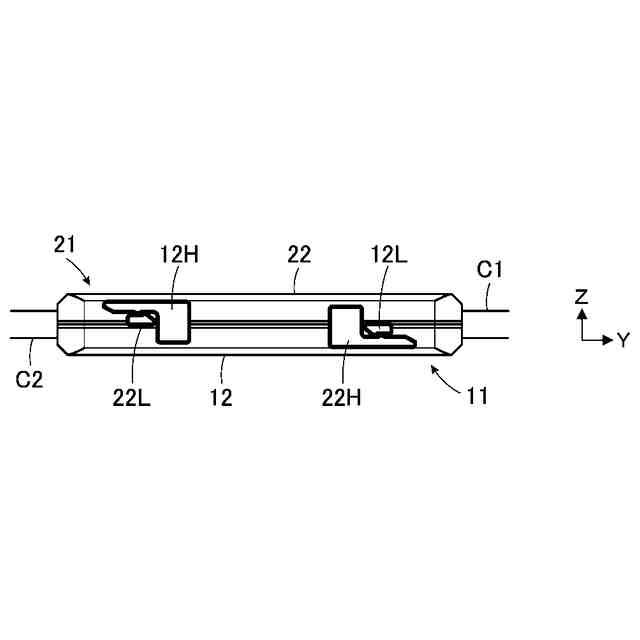

前記第１コネクタおよび前記第２コネクタは、前記第２接合面および前記第１接合面に沿って相対移動することにより、互いに嵌合する請求項２に記載のコネクタ組立体。
【請求項４】

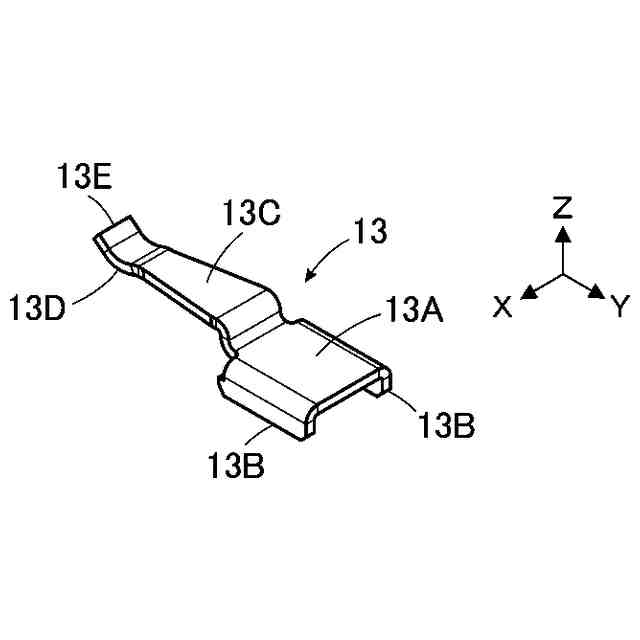

前記第１コンタクトは、前記第２コネクタとは反対方向に向かって突出する第１凸部を有し、
前記第２コンタクトは、前記第１コネクタとは反対方向に向かって突出する第２凸部を有し、
前記第１コネクタおよび前記第２コネクタは、前記第１凸部および前記第２凸部が互いに乗り越えるまで相対移動する請求項３に記載のコネクタ組立体。
【請求項５】
前記第１コネクタおよび前記第２コネクタは、互いに直進スライドするように相対移動する請求項３に記載のコネクタ組立体。
【請求項６】
前記第１コネクタおよび前記第２コネクタは、互いに回転スライドするように相対移動する請求項３に記載のコネクタ組立体。
【請求項７】
前記第１接合面および前記第２接合面の間に挟まれる防水部を備える請求項２に記載のコネクタ組立体。
【請求項８】

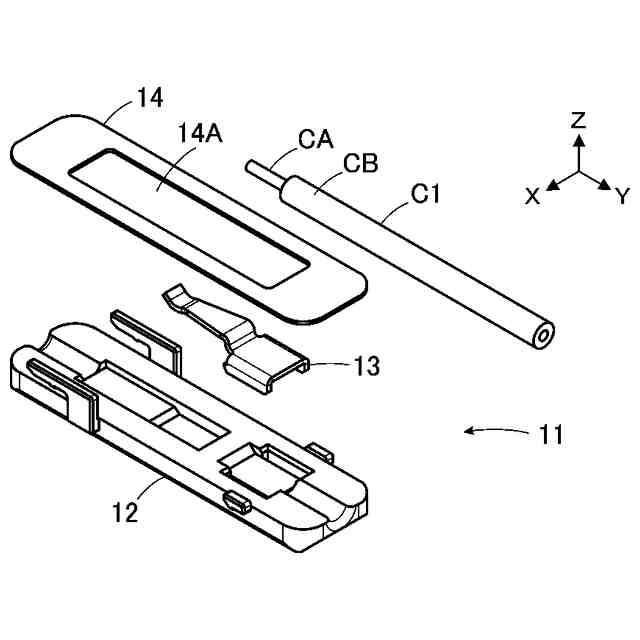

前記防水部は、前記第１接合面の上に配置された第１防水シートと、前記第２接合面の上に配置され且つ前記第１防水シートに密着する第２防水シートからなる請求項７に記載のコネクタ組立体。
【請求項９】
前記第１電線および前記第２電線は、それぞれ、導体部の外周部が絶縁被膜部により覆われた被膜電線からなり、

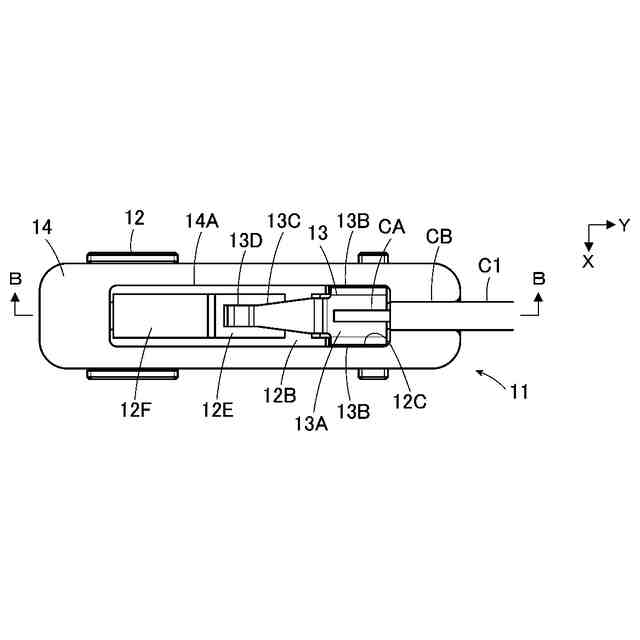

前記第１電線の端部における前記導体部は、前記第１コンタクト収容部内において前記第１コンタクトに接続され、
前記第２電線の端部における前記導体部は、前記第２コンタクト収容部内において前記第２コンタクトに接続される請求項２に記載のコネクタ組立体。
【請求項１０】
前記第１インシュレータは、前記第１コンタクト収容部に連通するように前記第１接合面に形成され且つ前記第１電線の一部を収容する第１電線収容溝を有し、
前記第２インシュレータは、前記第２コンタクト収容部に連通するように前記第２接合面に形成され且つ前記第２電線の一部を収容する第２電線収容溝を有する請求項９に記載のコネクタ組立体。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
この発明は、コネクタ組立体に係り、特に、第１電線の端部に連結される第１コネクタと第２電線の端部に連結され且つ第１コネクタと同一構成を有する第２コネクタが互いに嵌合するコネクタ組立体に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
従来から、２本の電線同士を接続するためのコネクタが知られている。
例えば、特許文献１には、図３１に示されるように、第１コネクタ１と第２コネクタ２を互いに嵌合させることで複数の電線同士を接続するコネクタ組立体が開示されている。第１コネクタ１と第２コネクタ２は、互いに同一構成を有するもので、雌雄同体に形成されている。
【０００３】
第１コネクタ１は、第１インシュレータ３と、第１インシュレータ３に保持された複数の第１コンタクト４を有している。第１インシュレータ３は、第１コネクタ１の前方に向かって延び且つ複数の第１コンタクト４が配置された平板状のブレード部３Ａと、ブレード部３Ａの両側部に隣接し且つブレード部３Ａとは異なる面において前方に延びる一対のガイド部３Ｂを有している。
【０００４】
第２コネクタ２は、第１コネクタ１と同様に、第２インシュレータ５と、第２インシュレータ５に保持された図示しない複数の第２コンタクト６を有している。第２インシュレータ５は、第２コネクタ２の前方に向かって延び且つ複数の第２コンタクト６が配置された平板状のブレード部５Ａと、ブレード部５Ａの両側部に隣接し且つブレード部５Ａとは異なる面において前方に延びる一対のガイド部５Ｂを有している。
【０００５】
図３１に示されるように、前後、左右、上下を互いに逆向きにして第１コネクタ１と第２コネクタ２を互いに差し合わせると、ブレード部３Ａとブレード部５Ａが互いに重なり合い、また、一対のガイド部３Ｂと一対のガイド部５Ｂがそれぞれ互いに重なり合って接触することで、第１コネクタ１と第２コネクタ２は嵌合状態となる。
これにより、図３２に示されるように、ブレード部３Ａに配置されている第１コンタクト４の接点部４Ａとブレード部５Ａに配置されている第２コンタクト６の接点部６Ａが弾性的に接触し、複数の第１コンタクト４と複数の第２コンタクト６は互いに電気的に接続される。
【０００６】
複数の第１コンタクト４の接点部４Ａと複数の第２コンタクト６の接点部６Ａが弾性的に接触することで、第１コネクタ１と第２コネクタ２に互いに遠ざける方向の力が作用するが、図３１に示される一対のガイド部３Ｂと一対のガイド部５Ｂが互いに対向して接触することにより、第１コネクタ１と第２コネクタ２の嵌合状態が維持される。
【先行技術文献】
【特許文献】
【０００７】
特開平８－５５６５７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００８】
しかしながら、複数の第１コンタクト４と複数の第２コンタクト６の弾性的な接触に起因して発生する力に抗して第１コネクタ１と第２コネクタ２の嵌合状態を維持するために、第１コネクタ１の一対のガイド部３Ｂと第２コネクタ２の一対のガイド部５Ｂの強度を確保する必要があり、第１コネクタ１および第２コネクタ２を小型化することが難しいという問題がある。
【０００９】
この発明は、このような従来の問題点を解消するためになされたもので、互いに同一構成を有する第１コネクタおよび第２コネクタにより電線同士の接続を行いながらも小型化を図ることができるコネクタ組立体を提供することを目的とする。
【課題を解決するための手段】
【００１０】
この発明に係るコネクタ組立体は、
第１電線の端部に連結される第１コネクタと第２電線の端部に連結され且つ第１コネクタと同一構成を有する第２コネクタが互いに嵌合するコネクタ組立体であって、
第１コネクタは、第１インシュレータと、第１インシュレータに保持され且つ第１電線の端部に接続される第１コンタクトを有し、
第２コネクタは、第２インシュレータと、第２インシュレータに保持され且つ第２電線の端部に接続される第２コンタクトを有し、
第１コネクタおよび第２コネクタが互いに嵌合すると、第１コンタクトが第２コンタクトと第２インシュレータの間に位置し且つ第２コンタクトが第１コンタクトと第１インシュレータの間に位置した状態で第１コンタクトおよび第２コンタクトが互いに接触し、第１電線および第２電線が互いに電気的に接続されるものである。
（【００１１】以降は省略されています）
