公開番号2025084450
公報種別公開特許公報(A)
公開日2025-06-03
出願番号2023198362
出願日2023-11-22
発明の名称射出成形機
出願人住友重機械工業株式会社
代理人個人,個人
主分類B29C 45/78 20060101AFI20250527BHJP(プラスチックの加工;可塑状態の物質の加工一般)
要約【課題】ホットランナー型の金型を用いる射出成形機において、金型における成形材料の流路の部位と成形品が形成される部位とを個別に冷却可能とする。
【解決手段】成形品の金型31であって、成形材料の流路が設けられた部分であるランナー部311aと、成形品が形成される部分である製品部312aとを有するホットランナー型の金型31と、金型31のランナー部311aの温度調節を行う第1温度調節機520と、金型31の製品部312aの温度調節を行う第2温度調節機530と、を備える。
【選択図】図7
特許請求の範囲【請求項１】
成形品の金型であって、成形材料の流路が設けられた部分であるランナー部と、成形品が形成される部分である製品部とを有するホットランナー型の金型と、
前記金型の前記ランナー部の温度調節を行う第１温度調節機と、
前記金型の前記製品部の温度調節を行う第２温度調節機と、
を備えることを特徴とする、射出成形機。
続きを表示（約 550 文字）【請求項２】
前記第１温度調節機は、成形品の製造が完了した後、予め定められた設定に基づいて動作し、
前記第２温度調節機は、成形品の製造が完了した後に停止することを特徴とする、請求項１に記載の射出成形機。
【請求項３】
前記金型の前記ランナー部を加熱するヒーターのコントローラをさらに備え、
前記コントローラは、成形品の製造完了後の動作モードとして、ヒーターを停止させる第１動作モードと、ヒーターを停止させない第２動作モードと、を有し、
前記第１温度調節機は、前記コントローラが前記第１動作モードである場合に、前記予め定められた設定に基づく動作を行うことを特徴とする、請求項２に記載の射出成形機。
【請求項４】
前記第１温度調節機は、前記予め定められた設定に基づく動作として、前記ヒーターの停止後、前記金型の前記ランナー部の温度が設定温度よりも低くなったことを条件として停止することを特徴とする、請求項３に記載の射出成形機。
【請求項５】
前記第１温度調節機は、前記予め定められた設定に基づく動作として、前記ヒーターの停止後、予め定められた時間が経過したことを条件として停止することを特徴とする、請求項３に記載の射出成形機。

発明の詳細な説明【技術分野】
【０００１】
本発明は、射出成形機に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
射出成形機に用いられる金型のうち、ホットランナー型の金型では、金型内の流路の成形材料が加熱され、溶融した状態に保持される。
【０００３】
特許文献１には、金型が設けられている型締装置と、樹脂を射出する射出装置と、コントローラと、を備え、前記金型は、内部に複数個のヒータと複数個の温度センサが設けられ、前記金型内のランナーの樹脂温度が制御されるホットランナー金型であり、前記コントローラには複数個の前記温度センサ毎の昇温完了の温度であるセンサ別設定温度と、前記金型が冷却して前記ランナー内の樹脂が固化した状態から複数個の前記ヒータをＯＮして複数個の前記温度センサがそれぞれ前記センサ別設定温度に到達する時間であるセンサ別温度到達時間と、が設定されており、前記コントローラは、前記金型が冷却して前記ランナー内の樹脂が固化した状態から複数個の前記ヒータにより前記ランナーが加熱されて樹脂が溶融して成形サイクルの開始が可能な状態にするとき、複数個の前記温度センサによって検出される温度のそれぞれについて、前記センサ別温度到達時間に基づいて、前記センサ別設定温度に到達する昇温完了のタイミングが一致するよう複数個の前記ヒータを制御する、射出成形機が開示されている。
【先行技術文献】
【特許文献】
【０００４】
特開２０２２－７３４７３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
成形品の製造工程において金型は高温になる。特にホットランナー型の金型では、ランナー部において成形材料が加熱されるため、高温の状態が維持される。しかし、金型において高温の状態を維持し続けると、パッキン等の耐熱性の低い部材の劣化等が生じる。このため、製造工程の終了後等には温度調節機等を用いて金型が冷却される。一方、金型における成形品が形成される部分は、成形材料の流路付近等のように高温のために劣化することはないが、温度調節機等を用いて強制的な冷却を行うと、結露が生じて金型に錆が生じる原因となる。このため、金型における成形材料の流路の部位と成形品が形成される部位とを個別に冷却可能とすることが望ましい。
【０００６】
本発明は、ホットランナー型の金型を用いる射出成形機において、金型における成形材料の流路の部位と成形品が形成される部位とを個別に冷却可能とすることを目的とする。
【課題を解決するための手段】
【０００７】
本発明の一態様は、成形品の金型であって、成形材料の流路が設けられた部分であるランナー部と、成形品が形成される部分である製品部とを有するホットランナー型の金型と、前記金型の前記ランナー部の温度調節を行う第１温度調節機と、前記金型の前記製品部の温度調節を行う第２温度調節機と、を備えることを特徴とする、射出成形機である。
【発明の効果】
【０００８】
本発明の一態様によれば、ホットランナー型の金型を用いる射出成形機において、金型における成形材料の流路の部位と成形品が形成される部位とを個別に冷却することができる。
【図面の簡単な説明】
【０００９】
本実施形態が適用される射出成形機の構成を示す図である。

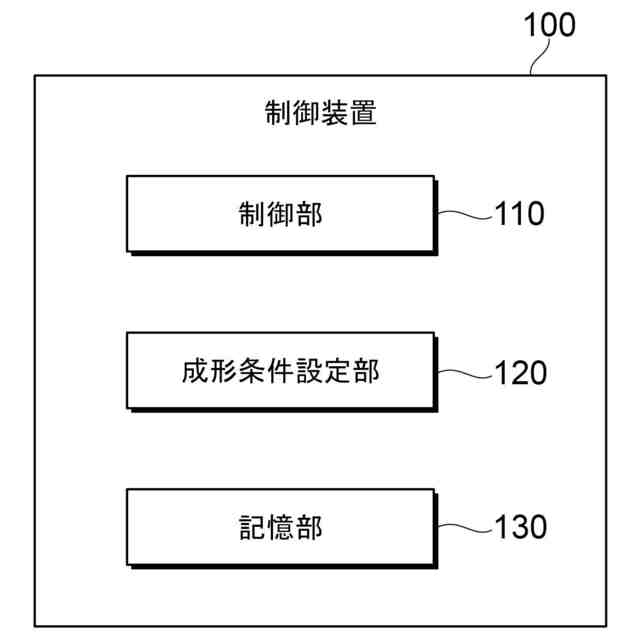

制御装置の構成を示す図である。

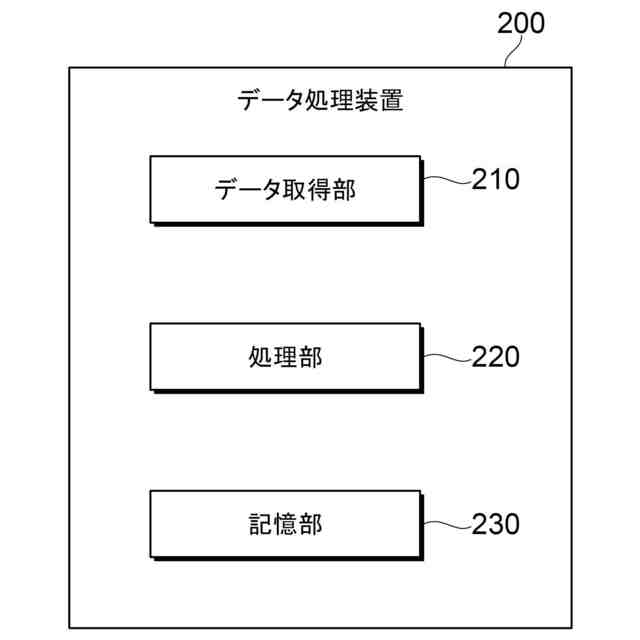

データ処理装置の構成を示す図である。

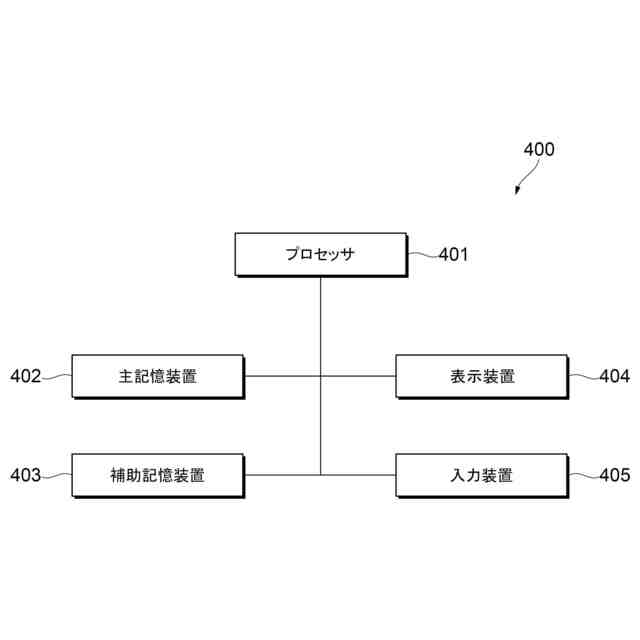

制御装置およびデータ処理装置のハードウェア構成例を示す図である。
金型がセットされた射出成形機を示す図である。

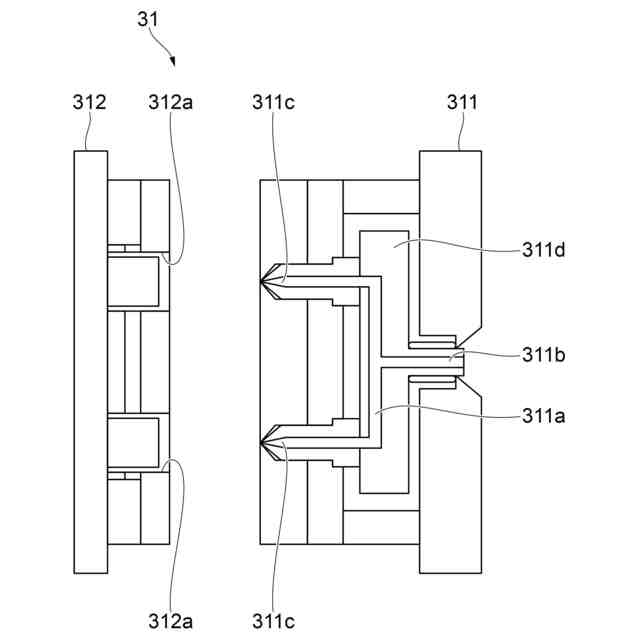

金型の構成を示す図である。

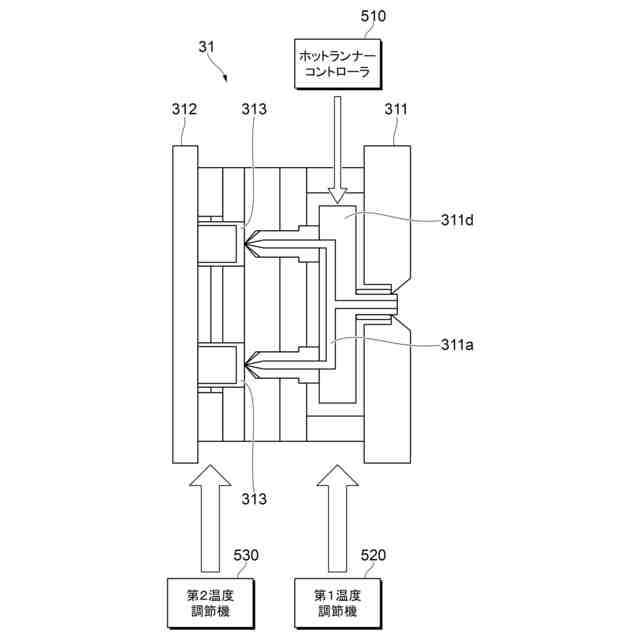

金型の温度を調節するための構成を示す図である。

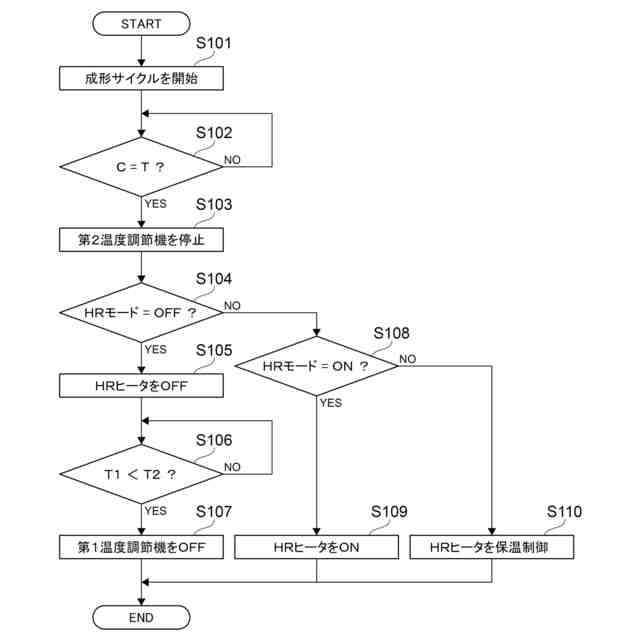

射出成形機の動作に伴うホットランナーコントローラ、第１温度調節機および第２温度調節機の動作例を示すフローチャートである。
【発明を実施するための形態】
【００１０】
以下、添付図面を参照して、本発明の実施形態について詳細に説明する。
＜装置構成＞

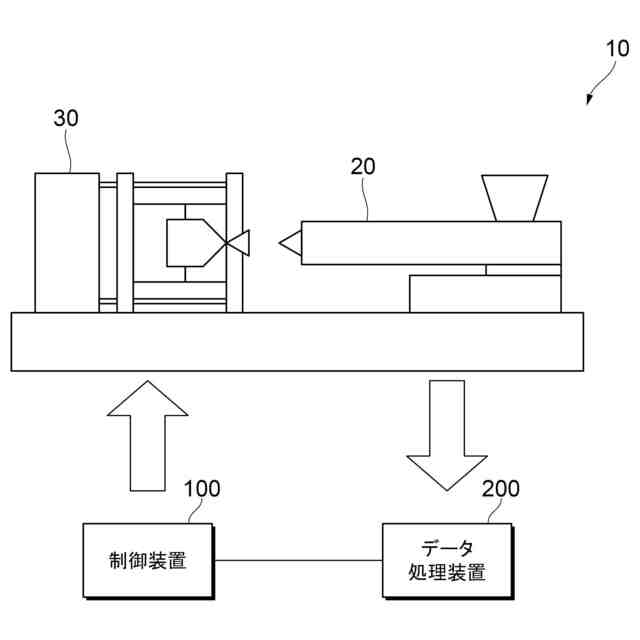

図１は、本実施形態が適用される射出成形機の構成を示す図である。射出成形機１０は、射出装置２０と、型締装置３０と、制御装置１００と、データ処理装置２００とを備える。また、図１には示していないが、射出成形機１０は、ホットランナー型の金型が用いられ、この金型の温度を調節するホットランナーコントローラ、第１温度調節機、第２温度調節機を備える（図７参照）。
（【００１１】以降は省略されています）
