特許ウォッチ

公開番号2025088276
公報種別公開特許公報(A)
公開日2025-06-11
出願番号2023202876
出願日2023-11-30
発明の名称冷蔵庫用収容容器、冷蔵庫
出願人東芝ライフスタイル株式会社
代理人弁理士法人サトー
主分類F25D 25/00 20060101AFI20250604BHJP(冷凍または冷却;加熱と冷凍との組み合わせシステム;ヒートポンプシステム;氷の製造または貯蔵;気体の液化または固体化)
要約【課題】本実施形態は、容器内部を視認可能にするべく蓋部材に備えられる透明部を極力大きくできるようにした技術案を提供する。
【解決手段】冷蔵庫の貯蔵室内に配置される冷蔵庫用収容容器は、上面に開口部を有し、内部に貯蔵物を収容可能な容器本体部材と、前記開口部を閉じる蓋部材と、を備え、前記蓋部材の少なくとも一部には、透明に構成された透明部が設けられ、前記容器本体部材の側面壁には、気体が通過可能に構成された通気部が設けられている。
【選択図】図16
特許請求の範囲【請求項１】
冷蔵庫の貯蔵室内に配置される収容容器であって、
上面に開口部を有し、内部に貯蔵物を収容可能な容器本体部材と、
前記開口部を閉じる蓋部材と、
を備え、
前記蓋部材の少なくとも一部には、透明に構成された透明部が設けられ、
前記容器本体部材の側面壁には、気体が通過可能に構成された通気部が設けられている冷蔵庫用収容容器。
続きを表示（約 1,100 文字）【請求項２】
前記通気部を通過する気体の湿度を調整する湿度調整部材をさらに備え、
前記湿度調整部材は、前記容器本体部材の外側から着脱可能である請求項１に記載の冷蔵庫用収容容器。
【請求項３】
上面に開口部を有し、内部に貯蔵物を収容可能であって、前記容器本体部材の内部に収容される内側容器をさらに備え、
前記容器本体部材内に前記内側容器が収容された状態において、前記通気部の下端は、前記内側容器の底面よりも上に位置する請求項１に記載の冷蔵庫用収容容器。
【請求項４】
前記蓋部材により前記開口部が閉じられている状態において当該蓋部材を固定する固定部材と、
前記通気部を前記容器本体部材の外側から覆う覆い部材と、
をさらに備え、
前記蓋部材を固定している状態の前記固定部材の下端は、前記覆い部材の上端よりも上に位置する請求項１に記載の冷蔵庫用収容容器。
【請求項５】
前記蓋部材により前記開口部が閉じられている前記容器本体部材を横方向から見た場合に、前記容器本体部材の上端と前記蓋部材の下端との間に隙間が存在する請求項１に記載の冷蔵庫用収容容器。
【請求項６】
上面に開口部を有し、内部に貯蔵物を収容可能であって、前記容器本体部材の内部に収容される内側容器をさらに備え、
前記容器本体部材内に前記内側容器が収容された状態において、前記内側容器の側面壁の上端は、前記隙間よりも上に位置する請求項５に記載の冷蔵庫用収容容器。
【請求項７】
貯蔵室と、
前記貯蔵室内に配置される冷蔵庫用収容容器と、
を備える冷蔵庫であって、
前記冷蔵庫用収容容器は、
上面に開口部を有し、内部に貯蔵物を収容可能な容器本体部材と、
前記開口部を閉じる蓋部材と、
を備え、
前記蓋部材の少なくとも一部には、透明に構成された透明部が設けられ、
前記容器本体部材の側面壁には、気体が通過可能に構成された通気部が設けられている冷蔵庫。
【請求項８】
前記貯蔵室の前面に設けられている貯蔵室開口部と、
前記貯蔵室開口部を開閉する前後方向に移動可能な引き出し式の貯蔵室扉と、
前記貯蔵室内に設けられ、上面に開口部を有し、内部に前記冷蔵庫用収容容器を収容可能な外側容器と、
をさらに備え、
前記外側容器は、前記貯蔵室扉が前記貯蔵室開口部を開閉することに伴い前後方向に移動可能であり、
前記外側容器内に前記冷蔵庫用収容容器が収容された状態において、前記冷蔵庫用収容容器の上端は、前記貯蔵室の上面壁の下端よりも下に位置する請求項７に記載の冷蔵庫。

発明の詳細な説明【技術分野】
【０００１】
本発明の実施形態は、冷蔵庫の貯蔵室内に配置される冷蔵庫用収容容器、および、貯蔵室内に冷蔵庫用収容容器が配置される冷蔵庫に関する。
続きを表示（約 2,400 文字）【背景技術】
【０００２】
例えば特許文献１には、冷蔵庫用収容容器が冷蔵庫の貯蔵室内に配置されることが開示されている。冷蔵庫用収容容器内には、例えば生鮮食品類などといった貯蔵物を収容可能である。
【先行技術文献】
【特許文献】
【０００３】
特開２０２３－９３８１５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１に開示されている冷蔵庫用収容容器は、容器内部を視認可能にするべく透明に構成された透明部が蓋部材に設けられ、さらに、容器内外間で通気を行うための通気部も蓋部材に設けられている。この構成においては、通気部により透明部の面積が減ってしまい、透明部を介して視認できる領域が少なくなってしまう。
【０００５】
本実施形態は、容器内部を視認可能にするべく蓋部材に備えられる透明部を極力大きくできるようにした技術案を提供する。
【課題を解決するための手段】
【０００６】
本実施形態に係る冷蔵庫用収容容器は、冷蔵庫の貯蔵室内に配置される収容容器であって、上面に開口部を有し、内部に貯蔵物を収容可能な容器本体部材と、前記開口部を閉じる蓋部材と、を備え、前記蓋部材の少なくとも一部には、透明に構成された透明部が設けられ、前記容器本体部材の側面壁には、気体が通過可能に構成された通気部が設けられている。
【０００７】
本実施形態に係る冷蔵庫は、貯蔵室を備え、本実施形態に係る冷蔵庫用収容容器が前記貯蔵室内に配置される。
【図面の簡単な説明】
【０００８】
本開示の第１実施形態に係る冷蔵庫の構成例を概略的に示す正面図
本開示の第１実施形態に係る野菜室内の構成例を概略的に示す縦断側面図

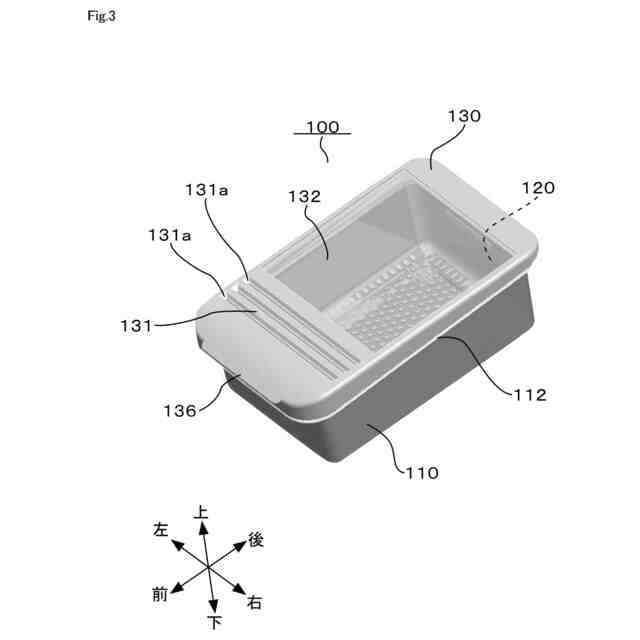

本開示の第１実施形態に係る冷蔵庫用収容容器の構成例を概略的に示すものであって、蓋部材が閉じられている状態例を示す斜視図

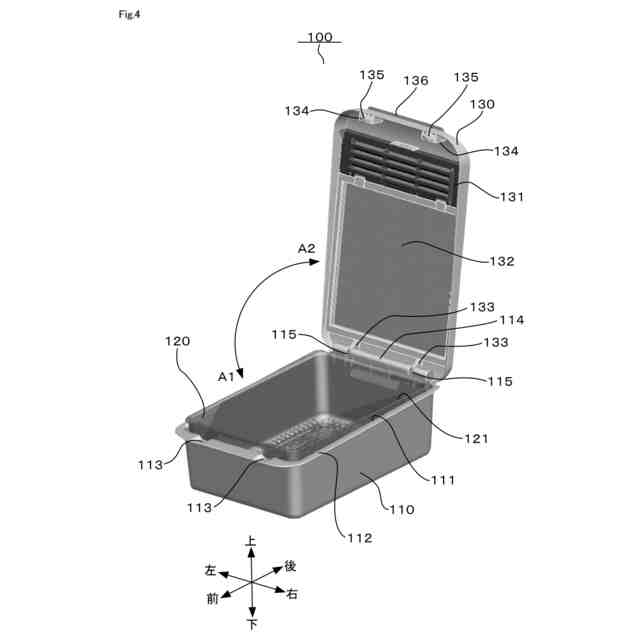

本開示の第１実施形態に係る冷蔵庫用収容容器の構成例を概略的に示すものであって、蓋部材が開かれている状態例を示す斜視図
本開示の第１実施形態に係る冷蔵庫用収容容器の構成例を概略的に示す側面図

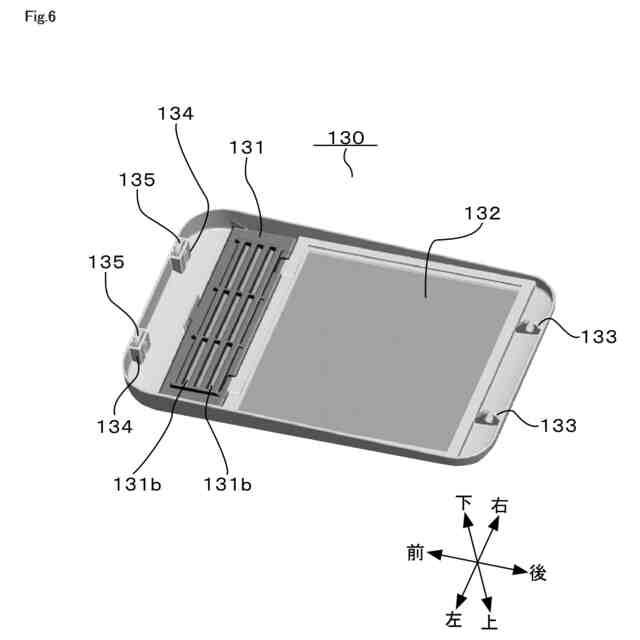

本開示の第１実施形態に係る蓋部材の構成例を概略的に示す斜視図

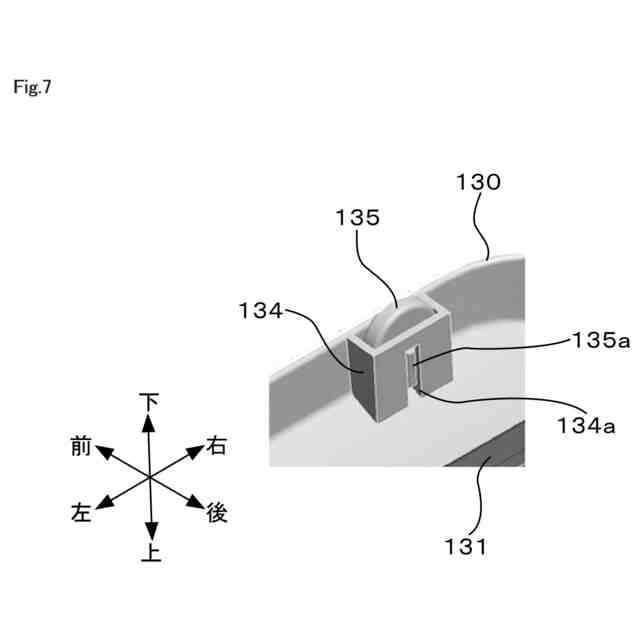

本開示の第１実施形態に係る弾性部材およびその周辺部分の構成例を概略的に示す斜視図
本開示の第１実施形態に係る弾性部材およびその周辺部分の構成例を概略的に示す縦断面図
本開示の第１実施形態に係る冷蔵庫用収容容器が野菜室内に配置されている状態例を概略的に示す縦断側面図
本開示の第１実施形態に係る冷蔵庫用収容容器の構成例を概略的に示すものであって、蓋部材が閉じられている状態例を示す平面図
本開示の第１実施形態に係る軸部および軸受部の構成例を概略的に示すものであって、蓋部材が所定の取外し位置に回動した状態例を概略的に示す縦断側面図
本開示の第１実施形態に係る軸部および軸受部の構成例を概略的に示すものであって、蓋部材が所定の上限開位置に回動した状態例を概略的に示す縦断側面図
本開示の第１実施形態に係る軸部および軸受部の構成例を概略的に示すものであって、軸受部の一部が弾性変形した状態例を概略的に示す縦断側面図
本開示の第１実施形態に係るものであって、隙間において空気が流れる状態例を概略的に示す縦断面図
本開示の第１実施形態に係るものであって、隙間および凹部において空気が流れる状態例を概略的に示す縦断面図

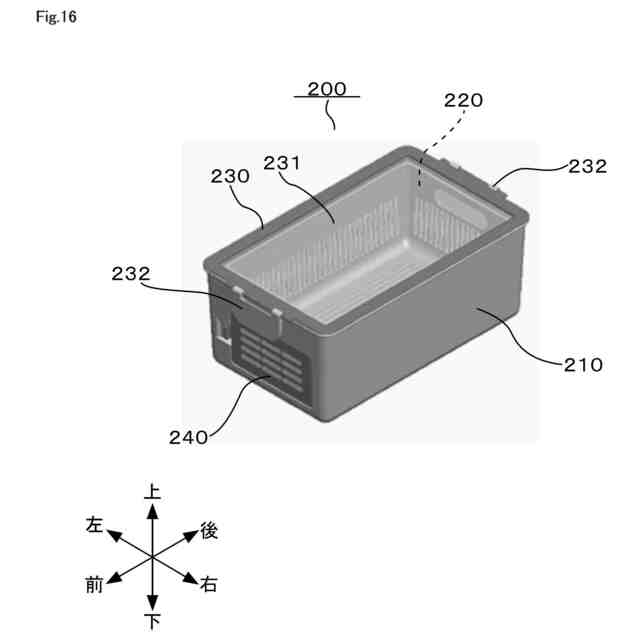

本開示の第２実施形態に係る冷蔵庫用収容容器の構成例を概略的に示すものであって、蓋部材が閉じられている状態例を示す斜視図
本開示の第２実施形態に係る冷蔵庫用収容容器の構成例を概略的に示すものであって、冷蔵庫用収容容器を構成する複数の部材が分離された状態例を示す斜視図
本開示の第２実施形態に係る通気部およびその周辺部分の構成例を概略的に示す縦断側面図
本開示の第２実施形態に係る通気部およびその周辺部分の構成例を概略的に示す横断平面図
本開示の第３実施形態に係る冷蔵庫用収容容器の構成例を概略的に示すものであって、蓋部材が閉じられている状態例を示す斜視図
本開示の第３実施形態に係る冷蔵庫用収容容器の構成例を概略的に示すものであって、冷蔵庫用収容容器を構成する複数の部材が分離された状態例を示す斜視図
本開示の第３実施形態に係る通気部およびその周辺部分の構成例を概略的に示す縦断側面図
本開示の第３実施形態に係る通気部およびその周辺部分の構成例を概略的に示す横断平面図
本開示の変形実施形態に係る冷蔵庫用収容容器の構成例を概略的に示す側面図
本開示の変形実施形態に係る冷蔵庫用収容容器が野菜室内に配置されている状態例を概略的に示す縦断側面図
【発明を実施するための形態】
【０００９】
以下、冷蔵庫に係る複数の実施形態について図面を参照しながら説明する。なお、複数の実施形態において実質的に同一の要素には同一の符号を付して、その説明を省略する。
【００１０】
（第１実施形態）
図１に例示する冷蔵庫１０は、その外郭を構成する矩形箱状の断熱箱体１１の内部に複数の貯蔵室１２，１３，１４，１５，１６を形成している。貯蔵室１２，１３，１４，１５，１６の内部には、例えば食品類などといった各種の貯蔵物を貯蔵することが可能である。詳しい図示は省略するが、断熱箱体１１は、内箱と外箱との間に断熱材を備えた構成である。断熱箱体１１を構成する断熱材としては、例えば、真空断熱パネル、発泡ウレタン、断熱性材料を成形した断熱成形体などといった種々の断熱材を適用することができる。
（【００１１】以降は省略されています）
