公開番号2025089585
公報種別公開特許公報(A)
公開日2025-06-12
出願番号2025060452,2021158475
出願日2025-04-01,2021-09-28
発明の名称車両用表示装置、表示処理方法及びプログラム
出願人トヨタ自動車株式会社
代理人弁理士法人太陽国際特許事務所
主分類B60K 35/22 20240101AFI20250605BHJP(車両一般)
要約【課題】本発明は上記事実を考慮し、実施予定のプランが切り換わる可能性を乗員が事前に把握できる車両用表示装置、車両、表示処理方法及びプログラムを得る。

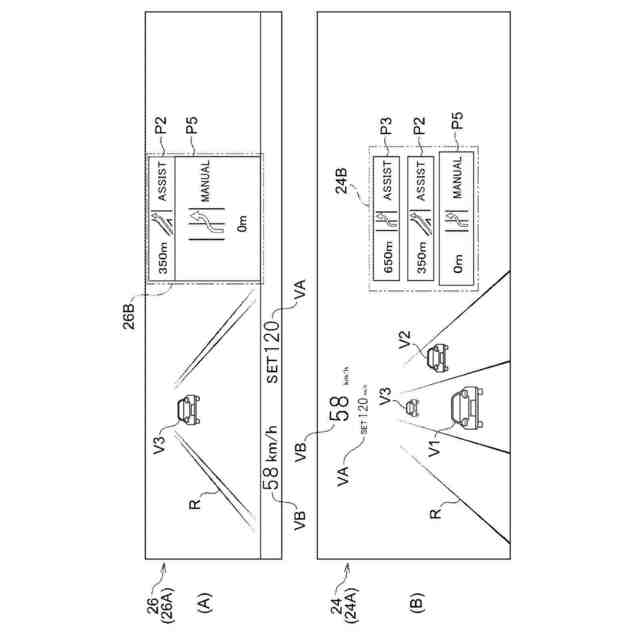

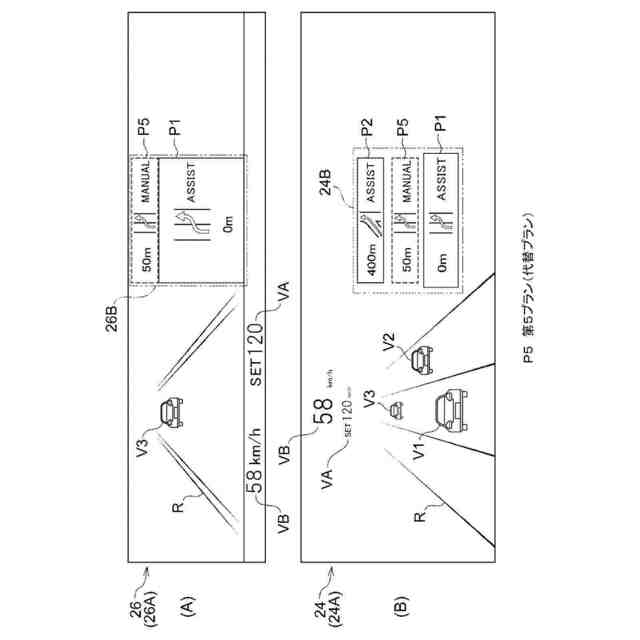

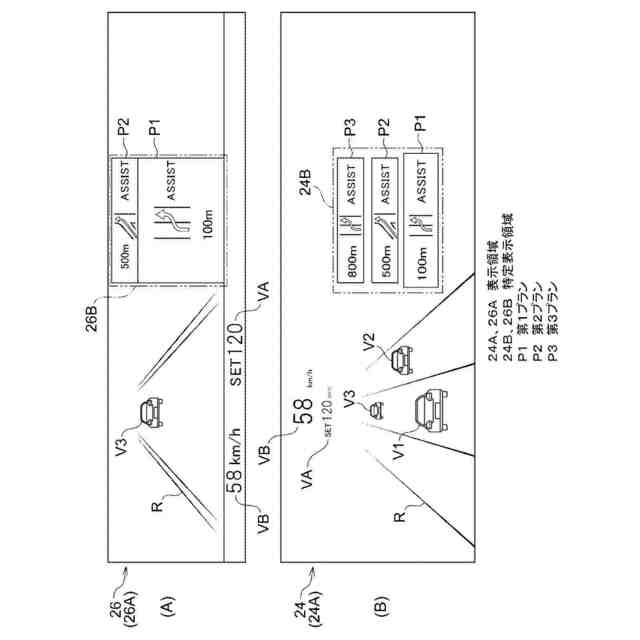

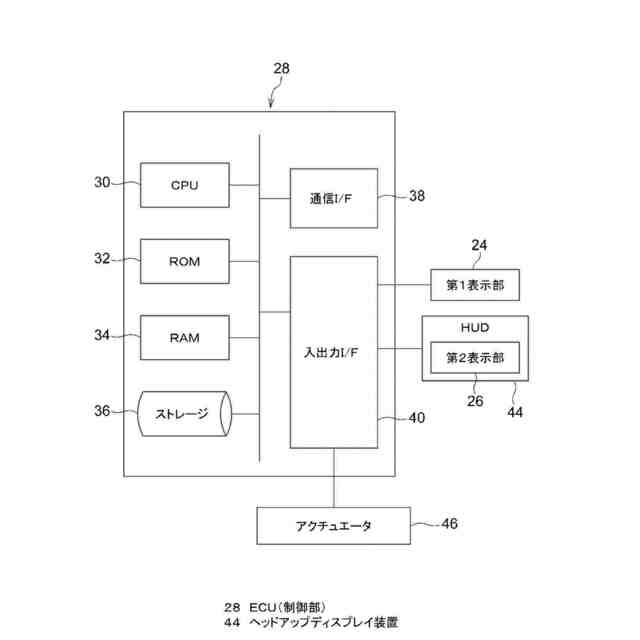

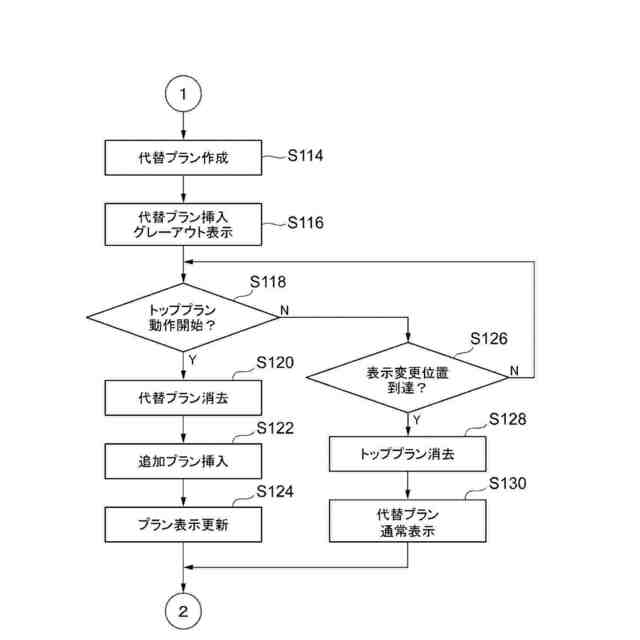

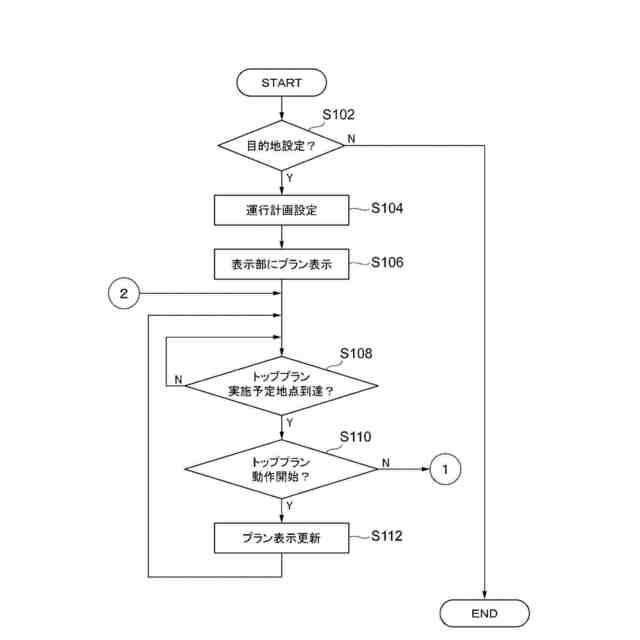

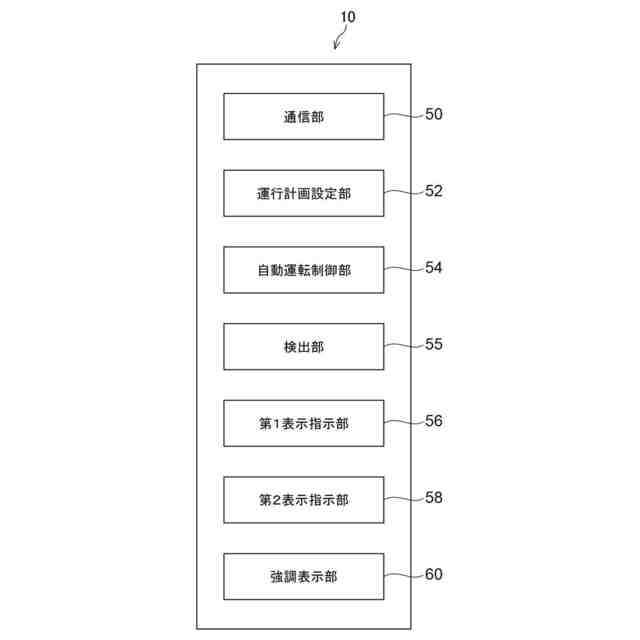

【解決手段】車室内に設けられ、表示領域24A、26A内において車両で実施予定の複数のプランP1～P3が実施予定順に並べて表示される特定表示領域24B、26Bを有する表示部24、26と、特定表示領域24B、26B内において、複数のプランの中の一プランである第1プランP1と、第1プランP1に加えて第1プランP1に換えて実施される可能性がある代替プランP5を表示させる制御部(28)と、を有する。
【選択図】図6
特許請求の範囲【請求項１】

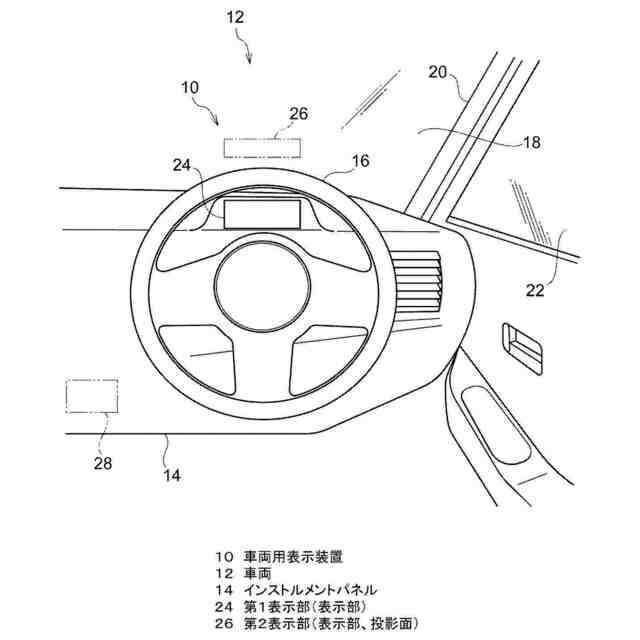

車室内に設けられ、表示領域内において車両で実施予定の複数のプランが実施予定順に並べて表示される特定表示領域を有する表示部と、
前記特定表示領域内において、前記複数のプランの中の一プランである第１プランと、前記第１プランに加えて前記第１プランに換えて実施される可能性がある代替プランを表示させる制御部と、
を有する車両用表示装置。
続きを表示（約 700 文字）【請求項２】
前記制御部は、前記特定表示領域内において、前記第１プランと、前記第１プランの次に実施予定の第２プランと、前記代替プランと、を表示させる請求項１記載の車両用表示装置。
【請求項３】
車室内に設けられ、表示領域を有する表示部に前記表示領域の特定表示領域に車両で実施予定の複数のプランを実施予定順に並べて表示させる表示処理方法であって、
前記特定表示領域内において、前記複数のプランの中の一プランである第１プランと、前記第１プランに加えて前記第１プランに換えて実施される可能性がある代替プランを表示させるステップを含む表示処理方法。
【請求項４】
前記ステップは、前記特定表示領域内において、前記第１プランと、前記第１プランの次に実施予定の第２プランと、前記代替プランと、を表示させる請求項３記載の表示処理方法。
【請求項５】
車室内に設けられ、表示領域を有する表示部に前記表示領域の特定表示領域に車両で実施予定の複数のプランを実施予定順に並べて表示させるプログラムであって、
前記特定表示領域内において、前記複数のプランの中の一プランである第１プランと、前記第１プランに加えて前記第１プランに換えて実施される可能性がある代替プランを表示させるステップ
を含む処理をコンピュータに実施させるためのプログラム。
【請求項６】
前記ステップは、前記特定表示領域内において、前記第１プランと、前記第１プランの次に実施予定の第２プランと、前記代替プランと、を表示させる請求項５記載のプログラム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、車両用表示装置、表示処理方法及びプログラムに関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
特許文献１には、車両を目的地に誘導する経路上において車両で実施予定の動作（車線変更や車線合流、車線分岐等）をディスプレイやヘッドアップディスプレイ装置に表示する車両用表示装置が開示されている。この動作の表示には、動作の実施予定位置までの距離、動作の種類（車線変更や車線合流、車線分岐等）や自動運転・手動運転の種別等が表示されている。
【０００３】
また、この表示装置では、動作の実施予定位置（距離）が近いものから複数の動作が下側から上側に向かって並べて表示され、終了した一番下の動作が消去され、新たな動作が一番上に追加表示されるように表示処理されている。
【先行技術文献】
【特許文献】
【０００４】
特開２０２１－０８８２２２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
上記特許文献１に記載の車両用表示装置では、自動運転制御による動作が直近の動作として表示されていても、道路状況等により自動運転で動作を実施できない場合がある。このような場合、車両用表示装置は、自動運転制御の動作に換えて手動運転による動作を表示することになる。
【０００６】
この場合、表示装置の画面上では、動作の種類の表記は変更されず、自動運転制御の表記が手動運転の表記に変更されるだけなので、乗員がその表示の変更を把握できないおそれがあった。
【０００７】
換言すると、乗員が手動運転で上記動作（運転操作）をしなければならないのに、その状況を把握できないおそれがあった。
【０００８】
すなわち、車両用表示装置に表示された実施予定のプランが変更されたことを乗員に把握させる点で改善の余地がある。この点に関して、実施予定のプランが切り換わる可能性を、乗員が事前に把握できることが望ましい。
【０００９】
本発明は上記事実を考慮し、実施予定のプランが切り換わる可能性を乗員が事前に把握できる車両用表示装置、表示処理方法及びプログラムを得ることを目的とする。
【課題を解決するための手段】
【００１０】
第１の態様に係る車両用表示装置は、車室内に設けられ、表示領域内において車両で実施予定の複数のプランが実施予定順に並べて表示される特定表示領域を有する表示部と、前記特定表示領域内において、前記複数のプランの中の一プランである第１プランと、前記第１プランに加えて前記第１プランに換えて実施される可能性がある代替プランを表示させる制御部と、を有する。
（【００１１】以降は省略されています）
