特許ウォッチ

公開番号2025090034
公報種別公開特許公報(A)
公開日2025-06-16
出願番号2025008269,2023204874
出願日2025-01-21,2023-12-04
発明の名称ポリカーボネートジオール、ウレタン樹脂およびコーティング剤
出願人東ソー株式会社
代理人弁理士法人セントクレスト国際特許事務所
主分類C08G 64/02 20060101AFI20250609BHJP(有機高分子化合物;その製造または化学的加工;それに基づく組成物)
要約【課題】25℃での成型加工性と粘度安定性とを両立するポリカーボネートジオールを提供する。
【解決手段】カーボネート構造の繰り返し単位(A)を含有し、末端水酸基を含むポリカーボネートジオールであって、前記繰り返し単位(A)の90～100モル%が2-メチルオクタン-1,8-ジイル基含有カーボネート構造の繰り返し単位(B)及び/又は1,9-ノナンジイル基含有カーボネート構造の繰り返し単位(C)であり、前記ポリカーボネートジオールが下記式(D)で表されるポリカーボネートジオール(D)を含み、ポリカーボネートジオールの数平均分子量、繰り返し単位の数、粘度特性が特定の値をとる、ポリカーボネートジオール。

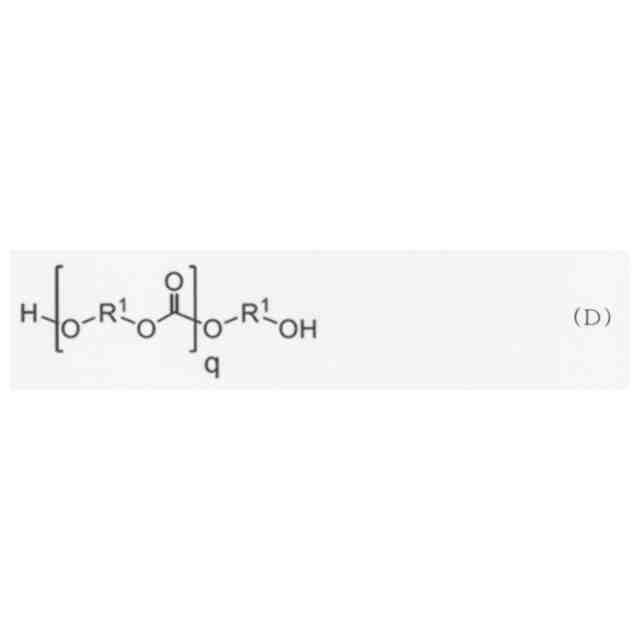

<com:Image com:imageContentCategory="Drawing"> <com:ImageFormatCategory>JPEG</com:ImageFormatCategory> <com:FileName>2025090034000018.jpg</com:FileName> <com:HeightMeasure com:measureUnitCode="Mm">27</com:HeightMeasure> <com:WidthMeasure com:measureUnitCode="Mm">120</com:WidthMeasure> </com:Image>
(式(D)中、R¹は、-(CH₂)₉-、又は、-CH₂CH(CH₃)CH₂CH₂CH₂CH₂CH₂CH₂-を表す。)
【選択図】なし
特許請求の範囲【請求項１】
下記式（Ａ）で表わされる繰り返し単位（Ａ）を含有し、末端水酸基を含むポリカーボネートジオールであって、
前記繰り返し単位（Ａ）の９０～１００モル％が下記式（Ｂ）で表わされる繰り返し単位（Ｂ）及び／又は下記式（Ｃ）で表わされる繰り返し単位（Ｃ）であり、
前記ポリカーボネートジオールが下記式（Ｄ）で表されるポリカーボネートジオール（Ｄ）を含み、
前記ポリカーボネートジオールの水酸基価から算出した数平均分子量が３００～２８００ｇ／ｍｏｌであり、
前記ポリカーボネートジオールについて測定したＬＣスペクトルにおいて、前記ポリカーボネートジオールの水酸基価から算出した数平均分子量に最も近い分子量のピークに対応する前記ポリカーボネートジオール（Ｄ）の繰り返し単位の数をＸ
０
としたとき、前記繰り返し単位の数がＸ
０
であるピークの面積値に対して、ピークの面積値比が０．９０～１．１０であるピークが、前記繰り返し単位の数がＸ
０
であるピークを含めて２～７個連続しており、
せん断速度１ｓ
－１
、温度２５℃における粘度η
１
に対する、せん断速度１０００ｓ
－１
、温度２５℃における粘度η
１０００
の比〔η
１０００
／η
１
〕が０．４０～０．８０である、ポリカーボネートジオール。

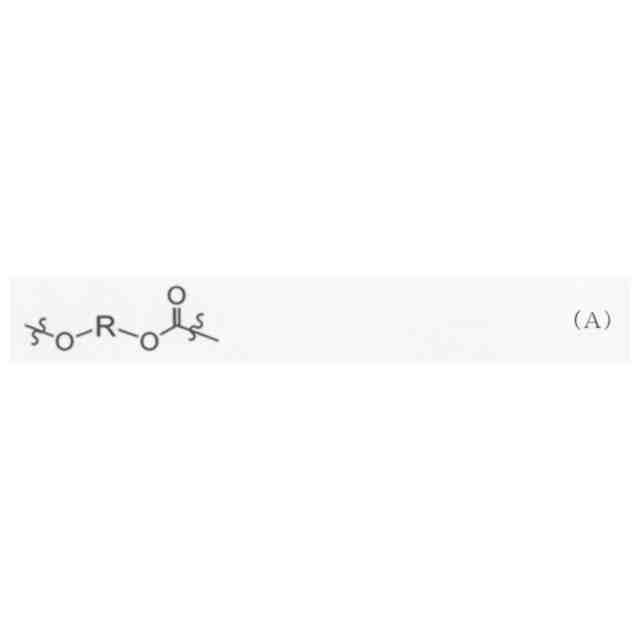

JPEG
17
121
（式（Ａ）中、Ｒは、炭素数２～１５の２価の脂肪族又は脂環族炭化水素を表す。）

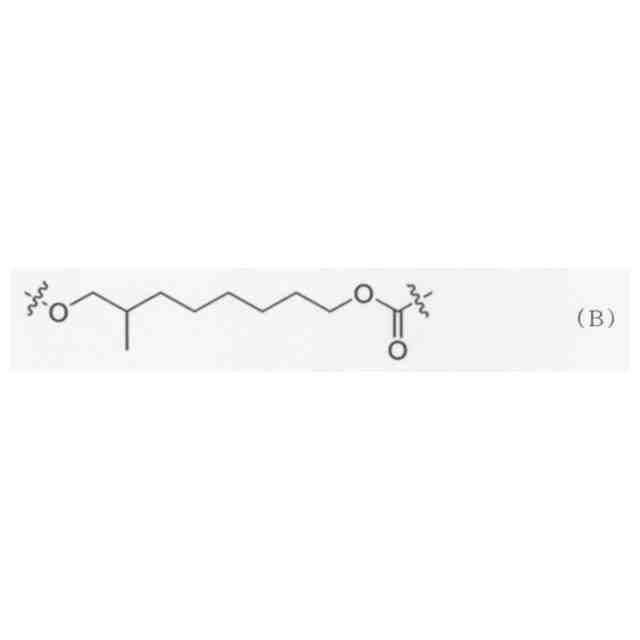

JPEG
21
120

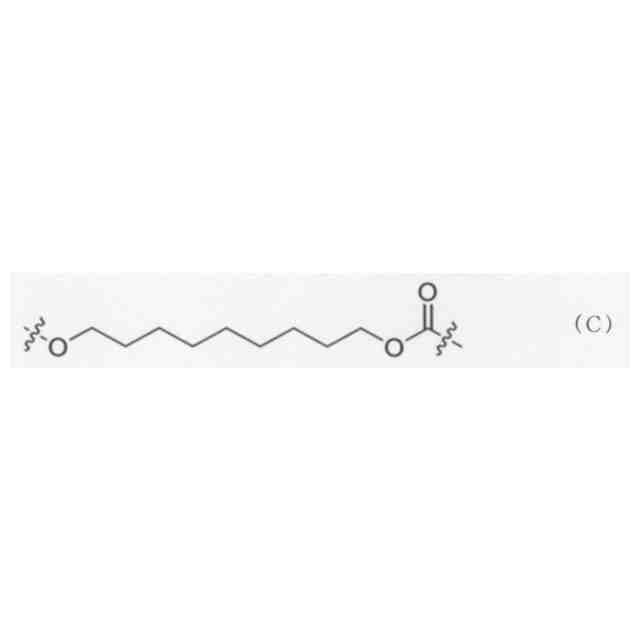

JPEG
19
121
JPEG
27
120
（式（Ｄ）中、
Ｒ
１
は、＊－（ＣＨ
２
）
９
－＊、又は、＊－ＣＨ
２
ＣＨ（ＣＨ
３
）ＣＨ
２
ＣＨ
２
ＣＨ
２
ＣＨ
２
ＣＨ
２
ＣＨ
２
－＊を表し、
前記式中の両端の＊は、Ｒ
１
の両端にそれぞれ結合した２つの酸素原子との結合部位を示し、
ｑは１以上の整数を示し、複数存在するＲ
１
は互いに同一でも異なっていてもよい。）

発明の詳細な説明【技術分野】
【０００１】
本開示は、ポリカーボネートジオール、ウレタン樹脂およびコーティング剤に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
ポリカーボネートポリオールは、ポリイソシアネート化合物と反応させて、ウレタン樹脂（ポリウレタン樹脂とも呼ばれる）を製造する原料として有用であり、接着剤、塗料等の原料として有用である。
ポリカーボネートポリオールの１種であるポリカーボネートジオールとしては、一般的には、ジオール成分として１，６－ヘキサンジオールを単独で用いたポリカーボネートジオールが使われている。しかしながら、このようなポリカーボネートジオールは、結晶性であるため常温で固体であり、取扱いが困難であるという問題がある。
【０００３】
これらの問題を解決するため、２種類以上のジオールを用いてポリカーボネートジオールを製造することが提案されている。例えば、特開昭６３－１８２３３７号公報（特許文献１）には、ジオール成分として１，９－ノナンジオールと２－メチル－１，８－オクタンジオールとを用いて合成したポリカーボネートジオールが開示されている。
【先行技術文献】
【特許文献】
【０００４】
特開昭６３－１８２３３７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、ポリカーボネートジオールは流動を伴う製造設備で使用される場合、成型加工性と粘度安定性とを両立することが困難であるという問題があった。そして、上記特許文献１に記載のポリカーボネートジオールによっても、成型加工性と粘度安定性とを両立することには、なお改善の余地を有している。
そこで、本開示の一態様は、２５℃での成型加工性と粘度安定性とを両立するポリカーボネートジオールを提供することを目的とする。また、本開示の他の態様は、該ポリカーボネートジオールから得られるウレタン樹脂およびコーティング剤を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本開示は以下の態様を提供する。
【０００７】
［１］下記式（Ａ）で表わされる繰り返し単位（Ａ）を含有し、末端水酸基を含むポリカーボネートジオールであって、
前記繰り返し単位（Ａ）の９０～１００モル％が下記式（Ｂ）で表わされる繰り返し単位（Ｂ）及び／又は下記式（Ｃ）で表わされる繰り返し単位（Ｃ）であり、
前記ポリカーボネートジオールが下記式（Ｄ）で表されるポリカーボネートジオール（Ｄ）を含み、
前記ポリカーボネートジオールの水酸基価から算出した数平均分子量が３００～２８００ｇ／ｍｏｌであり、
前記ポリカーボネートジオールについて測定したＬＣスペクトルにおいて、前記ポリカーボネートジオールの水酸基価から算出した数平均分子量に最も近い分子量のピークに対応する前記ポリカーボネートジオール（Ｄ）の繰り返し単位の数をＸ
０
としたとき、前記繰り返し単位の数がＸ
０
であるピークの面積値に対して、ピークの面積値比が０．９０～１．１０であるピークが、前記繰り返し単位の数がＸ
０
であるピークを含めて２～７個連続しており、
せん断速度１ｓ
－１
、温度２５℃における粘度η
１
に対する、せん断速度１０００ｓ
－１
、温度２５℃における粘度η
１０００
の比〔η
１０００
／η
１
〕が０．４０～０．８０である、ポリカーボネートジオール。
【０００８】
JPEG
17
121
【０００９】
（式（Ａ）中、Ｒは、炭素数２～１５の２価の脂肪族又は脂環族炭化水素を表す。）
【００１０】
JPEG
21
120

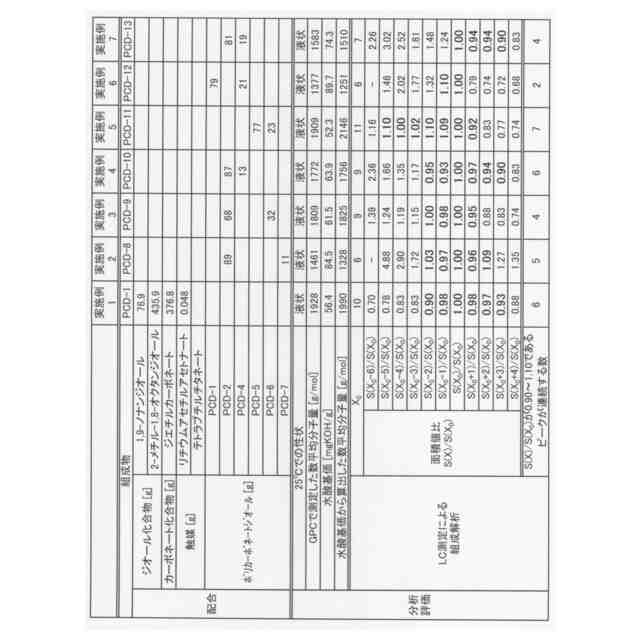

（【００１１】以降は省略されています）

関連特許
