公開番号2025090377
公報種別公開特許公報(A)
公開日2025-06-17
出願番号2023205574
出願日2023-12-05
発明の名称ズームレンズおよびそれを有する撮像装置
出願人キヤノン株式会社
代理人個人,個人,個人,個人,個人
主分類G02B 15/20 20060101AFI20250610BHJP(光学)
要約【課題】高い変倍比と高い光学性能を有し、電動ズームへの対応が容易なズームレンズを提供する。
【解決手段】物体側から像側へ順に配置された、負の屈折力の第1レンズ群L1、1つ以上のレンズ群を備え全体で正の屈折力の中間群LM、負の屈折力の固定レンズ群Ls、3つ以上のレンズ群を備えた後続群LRからなり、ズーミングに際して隣り合うレンズ群のそれぞれの間隔が変化するズームレンズであって、ズーミングに際して第1レンズ群L1と固定レンズ群Lsとは不動であり、フォーカシングに際して中間群LMもしくは後続群LRの少なくとも一部が移動し、第1レンズ群L1は負レンズと正レンズとを少なくとも1つずつ含み、中間群LMの広角端における横倍率、中間群LMの望遠端における横倍率、ズームレンズの広角端における全系の焦点距離、ズームレンズの望遠端における全系の焦点距離等を適切に設定する。

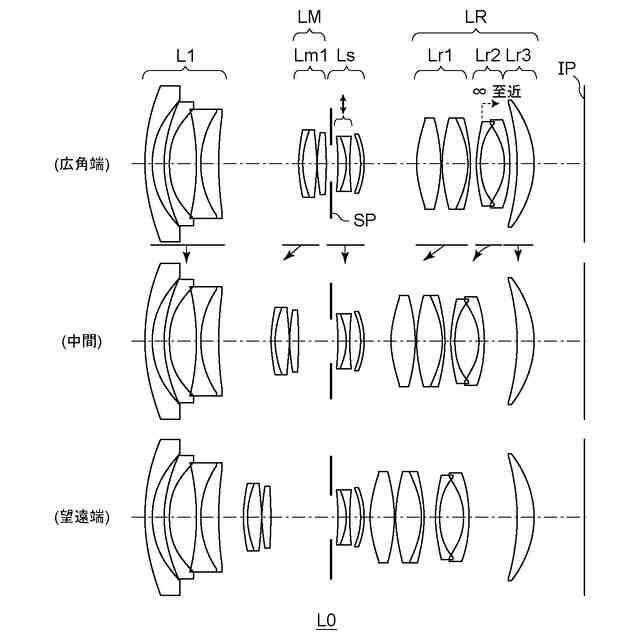

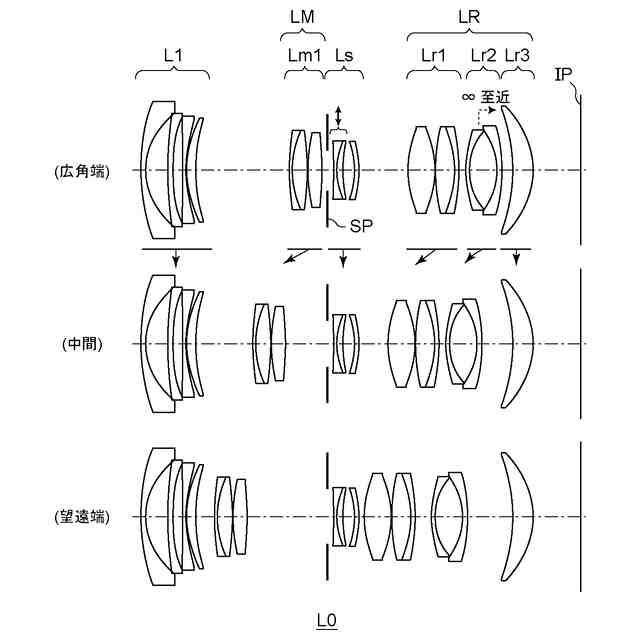

【選択図】図1
特許請求の範囲【請求項１】
物体側から像側へ順に配置された、負の屈折力の第１レンズ群、１つ以上のレンズ群を備え全体で正の屈折力の中間群、負の屈折力の固定レンズ群、３つ以上のレンズ群を備えた後続群からなり、ズーミングに際して隣り合うレンズ群のそれぞれの間隔が変化するズームレンズであって、
ズーミングに際して前記第１レンズ群と前記固定レンズ群とは不動であり、フォーカシングに際して前記中間群もしくは前記後続群の少なくとも一部が移動し、
前記第１レンズ群は負レンズと正レンズとを少なくとも１つずつ含み、
前記中間群の広角端における横倍率をβＭｗ、前記中間群の望遠端における横倍率をβＭｔ、前記ズームレンズの広角端における全系の焦点距離をｆｗ、前記ズームレンズの望遠端における全系の焦点距離をｆｔとするとき、

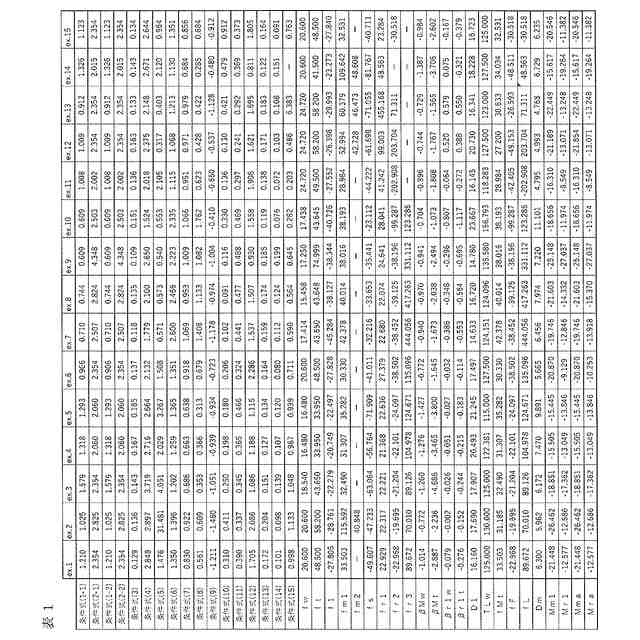

０．６０≦（βＭｔ／βＭｗ）／（ｆｔ／ｆｗ）≦４．００
１．６５≦ｆｔ／ｆｗ≦６．００
なる条件式を満足することを特徴とするズームレンズ。
続きを表示（約 1,700 文字）【請求項２】
物体側から像側へ順に配置された、負の屈折力の第１レンズ群、１つ以上のレンズ群を備え全体で正の屈折力の中間群、負の屈折力の固定レンズ群、１つ以上のレンズ群を備えた後続群からなり、全系で５つ以上のレンズ群を有し、ズーミングに際して隣り合うレンズ群の間隔が変化するズームレンズであって、
ズーミングに際して前記第１レンズ群と前記固定レンズ群とは不動であり、フォーカシングに際して前記後続群の少なくとも一部が移動し、
前記第１レンズ群は負レンズと正レンズとを少なくとも１つずつ含み、
前記中間群の広角端における横倍率をβＭｗ、前記中間群の望遠端における横倍率をβＭｔ、前記ズームレンズの広角端における全系の焦点距離をｆｗ、前記ズームレンズの望遠端における全系の焦点距離をｆｔ、前記第１レンズ群の最も物体側のレンズ面の面頂点から前記第１レンズ群の最も像側のレンズ面の面頂点までの光軸上での距離をＤ１、広角端における前記ズームレンズの最も物体側のレンズ面の面頂点から前記ズームレンズの最も像側のレンズ面の面頂点までの光軸上での距離をＴＬｗとするとき、
０．６０≦（βＭｔ／βＭｗ）／（ｆｔ／ｆｗ）≦４．００
２．００≦ｆｔ／ｆｗ≦６．００
０．０４≦Ｄ１／ＴＬｗ≦０．２５
なる条件式を満足することを特徴とするズームレンズ。
【請求項３】
前記第１レンズ群の最も物体側のレンズ面の面頂点から前記第１レンズ群の最も像側のレンズ面の面頂点までの光軸上での距離をＤ１、広角端における前記ズームレンズの最も物体側のレンズ面の面頂点から前記ズームレンズの最も像側のレンズ面の面頂点までの光軸上での距離をＴＬｗとするとき、
０．０４≦Ｄ１／ＴＬｗ≦０．２５
なる条件式を満足することを特徴とする請求項１に記載のズームレンズ。
【請求項４】
前記後続群のうち最も物体側の第１後続レンズ群の広角端における横倍率をβｒ１ｗ、前記第１後続レンズ群の望遠端における横倍率をβｒ１ｔとするとき、
０．３０≦｜βｒ１ｔ／βｒ１ｗ｜／（ｆｔ／ｆｗ）≦４０．０
なる条件式を満足することを特徴とする請求項１乃至３のいずれか一項に記載のズームレンズ。
【請求項５】
前記ズームレンズにおいて、
０．９９≦（βＭｔ／βＭｗ）≦２０．００
なる条件式を満足することを特徴とする請求項１乃至３のいずれか一項に記載のズームレンズ。
【請求項６】
前記第１レンズ群の焦点距離をｆ１とするとき、
０．８３≦（－ｆ１）／ｆｗ≦５．００
なる条件式を満足することを特徴とする請求項１乃至３のいずれか一項に記載のズームレンズ。
【請求項７】
前記第１レンズ群の焦点距離をｆ１、前記中間群の望遠端における合成焦点距離をｆＭｔとするとき、
０．４８≦（－ｆ１）／ｆＭｔ≦１．２７
なる条件式を満足することを特徴とする請求項１乃至３のいずれか一項に記載のズームレンズ。
【請求項８】
前記第１レンズ群の焦点距離をｆ１、前記固定レンズ群の焦点距離をｆｓとするとき、
０．１０≦（－ｆ１）／（－ｆｓ）≦２．００
なる条件式を満足することを特徴とする請求項１乃至３のいずれか一項に記載のズームレンズ。
【請求項９】
前記第１レンズ群の焦点距離をｆ１、フォーカシングに際して移動する合焦群の焦点距離をｆＦとするとき、
－３．００≦（－ｆ１）／ｆＦ≦１．００
なる条件式を満足することを特徴とする請求項１乃至３のいずれか一項に記載のズームレンズ。
【請求項１０】
前記第１レンズ群の焦点距離をｆ１、前記後続群のうち最も像側に配置されたレンズ群の焦点距離をｆＬとするとき、
０．００５≦（－ｆ１）／｜ｆＬ｜≦２．００
なる条件式を満足することを特徴とする請求項１乃至３のいずれか一項に記載のズームレンズ。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、ズームレンズに関し、デジタルビデオカメラ、デジタルスチルカメラ、放送用カメラ、銀塩フィルム用カメラ、監視用カメラ等に好適なものである。
続きを表示（約 1,600 文字）【０００２】
特に、変倍を行う際の移動群のレンズを小型・軽量化しつつ、高い光学性能を兼ね備えた、動画撮影等の用途に親和性の高いズームレンズに関するものである。
【背景技術】
【０００３】
近年、動画撮影等に好適であるため、電動ズーム機能に対応したズームレンズが望まれている。
【０００４】
特許文献１は、ズーミングに際して各レンズ群を移動させることで、高い変倍比と高い光学性能との両立を図ったネガティブリードタイプのズームレンズを開示している。
【先行技術文献】
【特許文献】
【０００５】
特開２０２１－１９６４４９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
ズームレンズにおける移動群は小型・軽量であり、移動群の移動量が少ないことが好ましい。特許文献１のズームレンズは、ズーミングに際して第１レンズ群のような高重量なレンズ群を移動させている。高重量なレンズ群を移動させるため、電動ズームへの対応が困難になる。
【０００７】
本発明は、高い変倍比と高い光学性能を有し、電動ズームへの対応が容易なズームレンズを提供することを目的とする。
【課題を解決するための手段】
【０００８】
本発明の一側面におけるズームレンズＬ０は、物体側から像側へ順に配置された、負の屈折力の第１レンズ群、１つ以上のレンズ群を備え全体で正の屈折力の中間群、負の屈折力の固定レンズ群、３つ以上のレンズ群を備えた後続群からなり、ズーミングに際して隣り合うレンズ群のそれぞれの間隔が変化するズームレンズであって、ズーミングに際して第１レンズ群と固定レンズ群とは不動であり、フォーカシングに際して中間群もしくは後続群の少なくとも一部が移動し、第１レンズ群は負レンズと正レンズとを少なくとも１つずつ含み、中間群の広角端における横倍率をβＭｗ、中間群の望遠端における横倍率をβＭｔ、ズームレンズの広角端における全系の焦点距離をｆｗ、ズームレンズの望遠端における全系の焦点距離をｆｔとするとき、
０．６０≦（βＭｔ／βＭｗ）／（ｆｔ／ｆｗ）≦４．００
１．６５≦ｆｔ／ｆｗ≦６．００
なる条件式を満足することを特徴とする。
【０００９】
本発明の一側面におけるズームレンズＬ０は、物体側から像側へ順に配置された、負の屈折力の第１レンズ群、１つ以上のレンズ群を備え全体で正の屈折力の中間群、負の屈折力の固定レンズ群、１つ以上のレンズ群を備えた後続群からなり、全系で５つ以上のレンズ群を有し、ズーミングに際して隣り合うレンズ群の間隔が変化するズームレンズであって、ズーミングに際して第１レンズ群と固定レンズ群とは不動であり、フォーカシングに際して後続群の少なくとも一部が移動し、第１レンズ群は負レンズと正レンズとを少なくとも１つずつ含み、中間群の広角端における横倍率をβＭｗ、中間群の望遠端における横倍率をβＭｔ、ズームレンズの広角端における全系の焦点距離をｆｗ、ズームレンズの望遠端における全系の焦点距離をｆｔ、第１レンズ群の最も物体側のレンズ面の面頂点から第１レンズ群の最も像側のレンズ面の面頂点までの光軸上での距離をＤ１、広角端におけるズームレンズの最も物体側のレンズ面の面頂点からズームレンズの最も像側のレンズ面の面頂点までの光軸上での距離をＴＬｗとするとき、
０．６０≦（βＭｔ／βＭｗ）／（ｆｔ／ｆｗ）≦４．００
２．００≦ｆｔ／ｆｗ≦６．００
０．０４≦Ｄ１／ＴＬｗ≦０．２５
なる条件式を満足することを特徴とする。
【発明の効果】
【００１０】
本発明によれば、高い変倍比と高い光学性能を有し、電動ズームへの対応が容易なズームレンズを提供することができる。

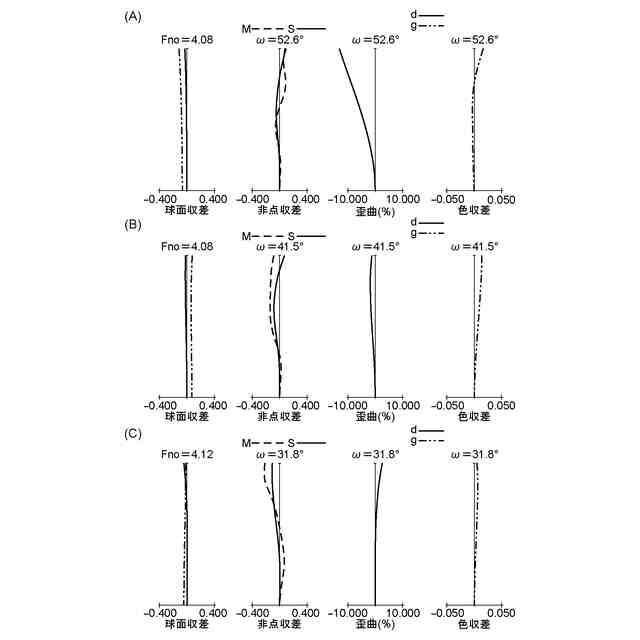

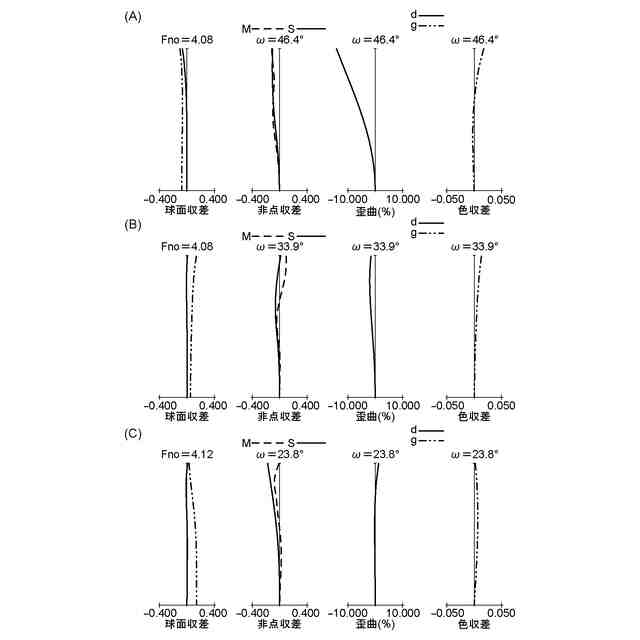

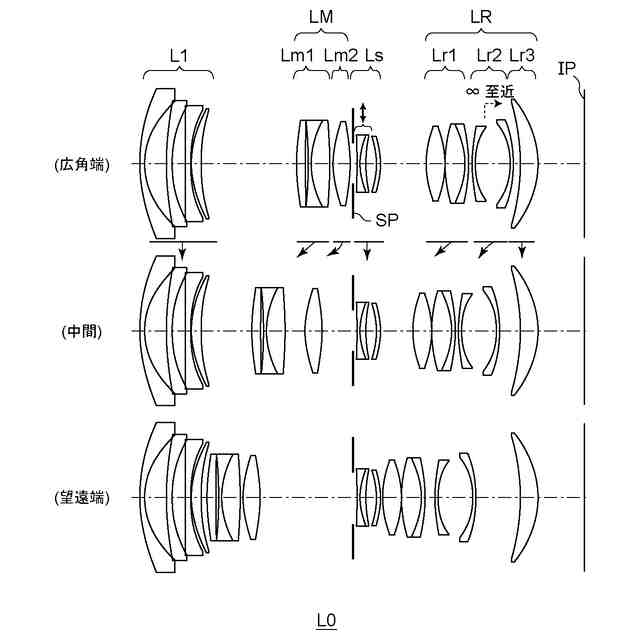

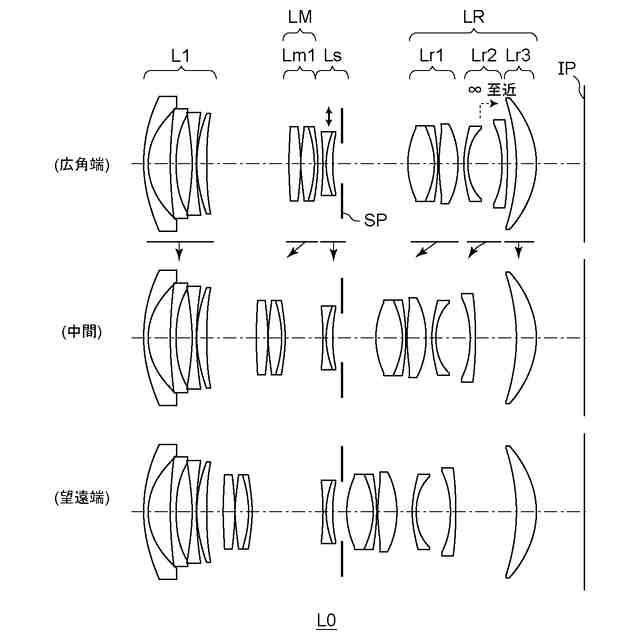

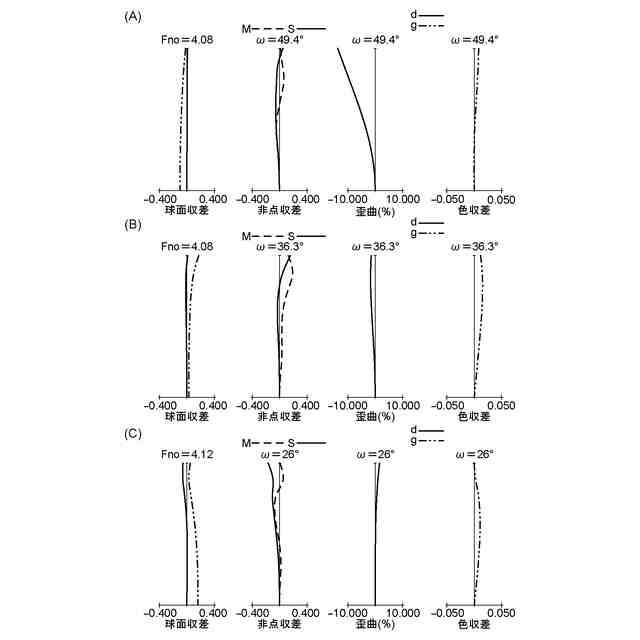

【図面の簡単な説明】
（【００１１】以降は省略されています）
