発明の名称止水板保管構造
出願人文化シヤッター株式会社
代理人弁理士法人英知国際特許商標事務所
主分類E06B 5/00 20060101AFI20250612BHJP(戸,窓,シャッタまたはローラブラインド一般;はしご)
要約【課題】止水板の保管作業性よび搬出作業性を向上する。
【解決手段】止水板保管構造であって、建具1または建具1の周辺の露出面に、止水板30を装着するための止水板装着部70が設けられ、止水板装着部70は、横幅方向を上下に向けて露出面に重ね合わせられた止水板30を保持するように形成されている。
【選択図】図6
特許請求の範囲【請求項１】
建具または建具の周辺の露出面に、止水板を装着するための止水板装着部が設けられ、前記止水板装着部は、横幅方向を上下に向けて前記露出面に重ね合わせられた止水板を保持するように形成されていることを特徴とする止水板保管構造。
続きを表示（約 420 文字）【請求項２】
前記止水板装着部は、開口を上方へ向けた凹状受部を備え、前記凹状受部に、横幅方向を上下に向けた前記止水板の下端側を嵌め合わせることを特徴とする請求項１記載の止水板保管構造。
【請求項３】
前記止水板装着部は、開口を下方へ向けた逆凹状係合部を備え、前記逆凹状係合部に、横幅方向を上下に向けた前記止水板の上端側を嵌め合わせることを特徴とする請求項２記載の止水板保管構造。
【請求項４】
前記止水板が、前記止水板装着部に磁気吸着するようにしたことを特徴とする請求項１記載の止水板保管構造。
【請求項５】
前記止水板が、前記止水板装着部に掛止されるようにしたことを特徴とする請求項１記載の止水板保管構造。
【請求項６】
前記建具は、開閉動作可能な戸体を備え、
前記止水板装着部は、前記戸体に設けられていることを特徴とする請求項１～５何れか１項記載の止水板保管構造。

発明の詳細な説明【技術分野】
【０００１】
本発明は、止水板を保管するための止水板保管構造に関するものである。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
台風や集中豪雨などによる増水が、開き戸により開閉される開口部に侵入すると、浸水による甚大な被害を及ぼすおそれがある。そこで、このような事態が想定される場合に、前記開口部の下端側のドア枠間に止水板を嵌め込み、この止水板により水の浸入を阻むようにした従来技術が知られている（特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２０１４－２１８７９４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、上記従来技術によれば、通常時は、止水板を倉庫等の離れた場所に保管しておき、災害時のこの止水板を運び出す必要があり、止水板の収納作業や搬出作業に手間取る可能性がある。
【課題を解決するための手段】
【０００５】
このような課題に鑑みて、本発明の一つは、以下の構成を具備するものである。
建具または建具の周辺の露出面に、止水板を装着するための止水板装着部が設けられ、前記止水板装着部は、横幅方向を上下に向けて前記露出面に重ね合わせられた止水板を保持するように形成されていることを特徴とする止水板保管構造。
【発明の効果】
【０００６】
本発明は、以上説明したように構成されているので、止水板の保管作業性よび搬出作業性を向上することができる。
【図面の簡単な説明】
【０００７】

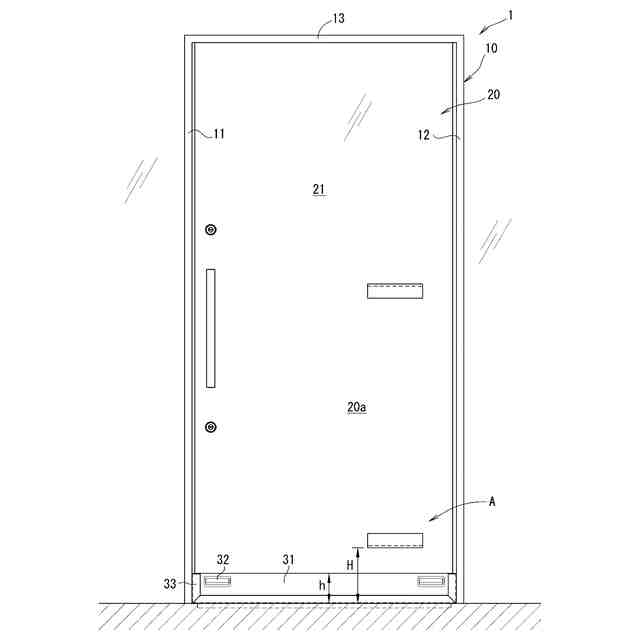

本発明に係る止水板保管構造の一例を備えた建具を屋内側から視た図であり、止水板を枠体の下端側に嵌め合わせた状態を示す。

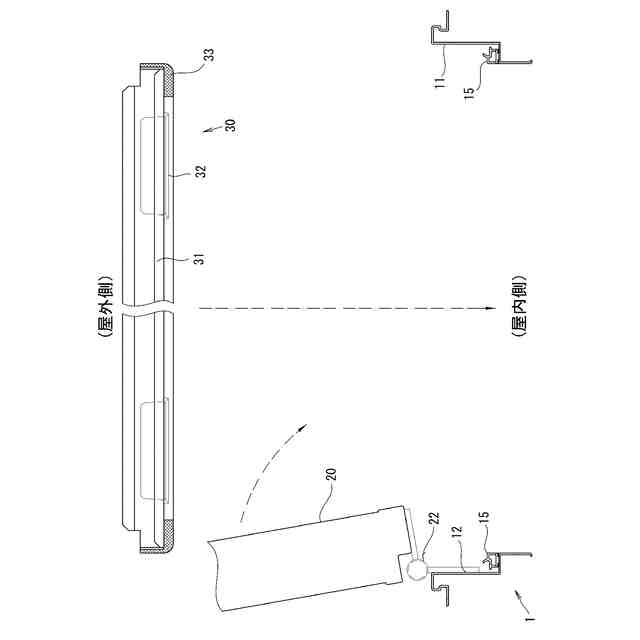

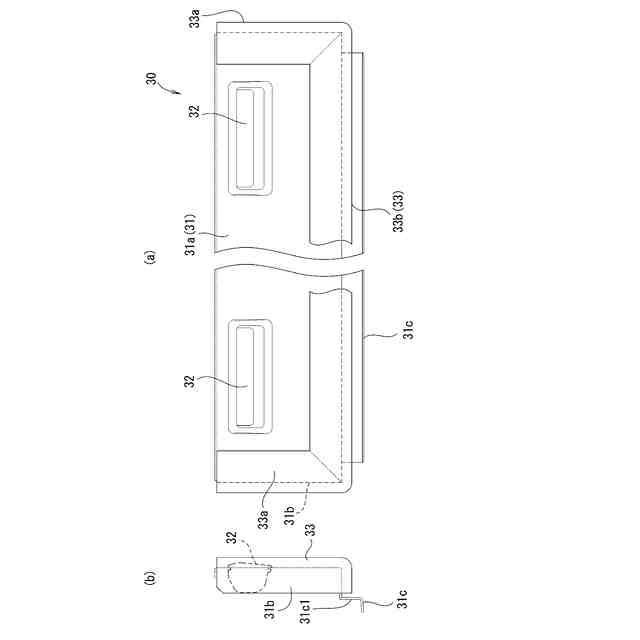

止水板の一例を示し、（ａ）は正面図、（ｂ）は左側面図である。

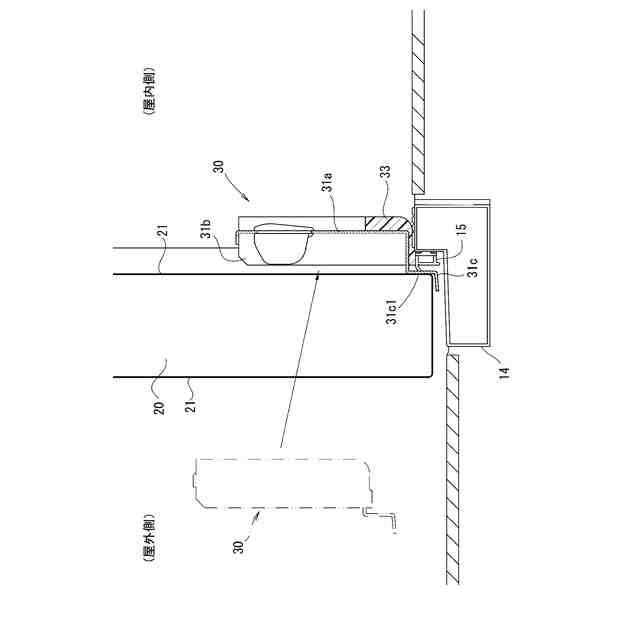

同建具の要部横断面図であり、開口した枠体に止水板を装着しようとしている状態を示す。

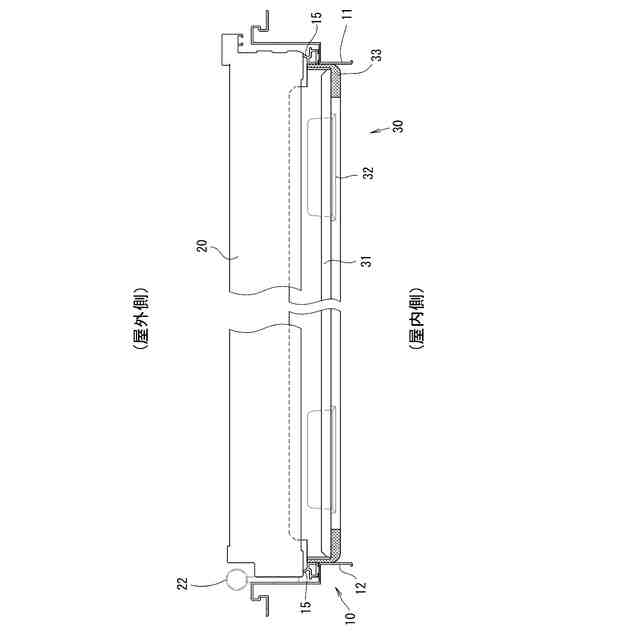

同建具の要部横断面図であり、開口した枠体に止水板を装着して戸体を閉鎖した状態を示す。
同建具の要部縦断面図であり、開口した枠体に止水板を装着して戸体を閉鎖した状態を示す。

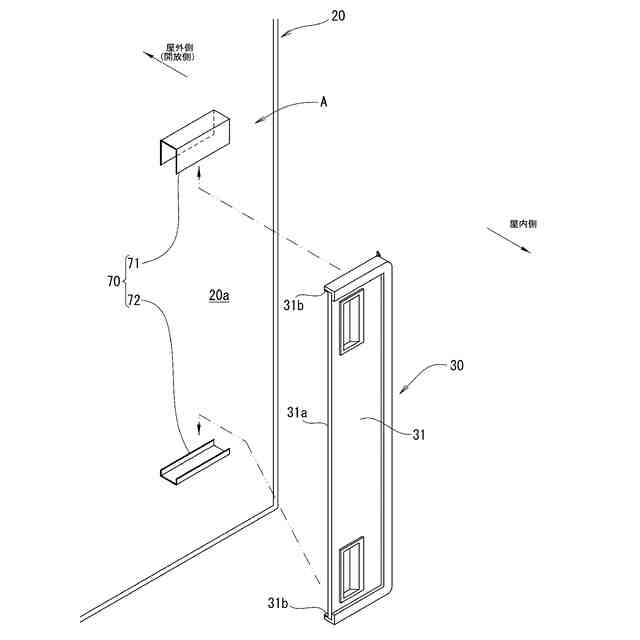

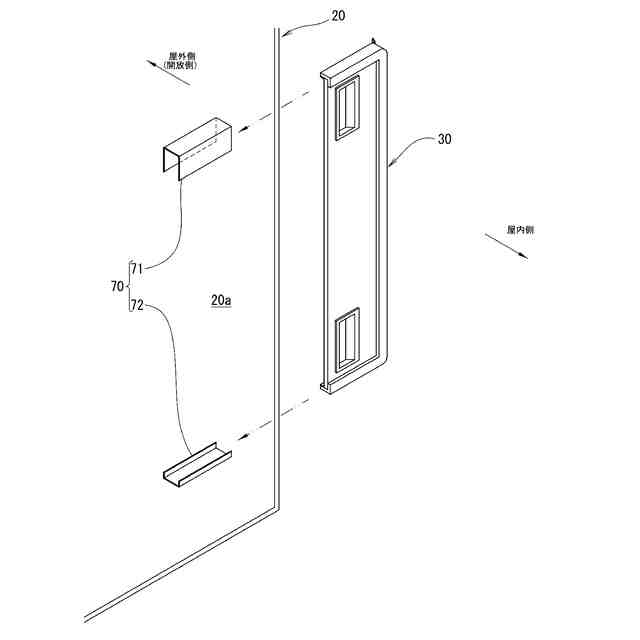

同止水板保管構造の要部斜視図であり、止水板装着部に止水板を嵌め合わせようとしている状態を示す。

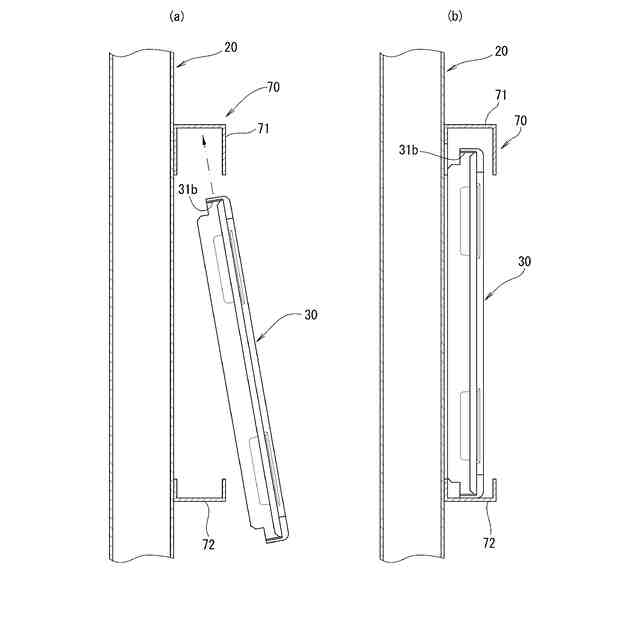

同止水板保管構造の縦断面図であり、止水板装着部に止水板を嵌め合わせる方法の一例を、（ａ）（ｂ）に順次に示す。
同止水板保管構造の縦断面図であり、止水板装着部に止水板を嵌め合わせる方法の他例を示す。

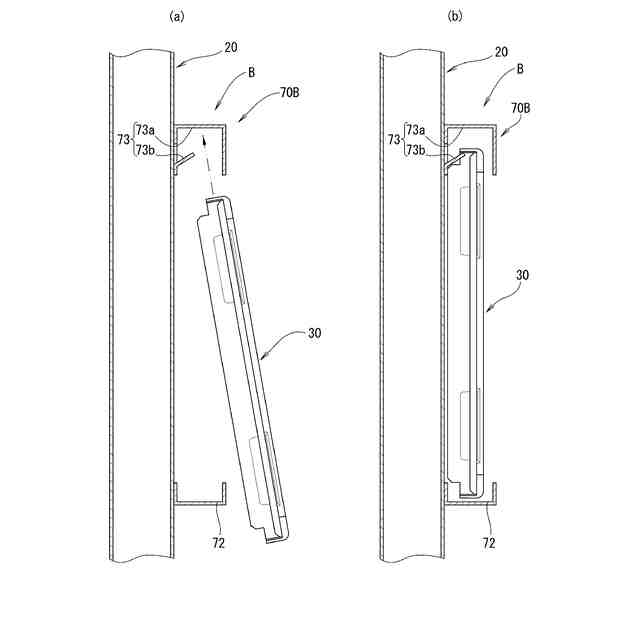

他の止水板保管構造の縦断面図であり、止水板装着部に止水板を嵌め合わせる方法の一例を、（ａ）（ｂ）に順次に示す。
他の止水板保管構造の要部斜視図であり、止水板装着部に止水板を嵌め合わせようとしている状態を示す。
他の止水板保管構造の要部斜視図であり、止水板装着部に止水板を磁気吸着させようとしている状態を示す。
他の止水板保管構造の要部斜視図であり、建具近傍の止水板装着部に止水板を嵌め合わせようとしている状態を示す。
【発明を実施するための形態】
【０００８】
＜第１の実施形態＞
次に、本発明に係る実施形態について、図面に基づいて詳細に説明する。
図１は、止水板保管構造Ａを備えた建具１を、止水板３０によって止水した状態を示している。
建具１は、建物等の躯体開口部に固定された矩形状の枠体１０と、この枠体１０内の開口を開き戸状に開閉する戸体２０とを備え、戸体２０には止水板保管構造Ａが構成される。
【０００９】
枠体１０は、左右に間隔を置いた縦枠１１，１２と、これら縦枠１１，１２を上端側で連結する上枠１３と、縦枠１１，１２を下端側で連結する下枠１４（図５参照）とを備え、中央を開口した矩形枠状に構成される。
この枠体１０の戸当り面には、閉鎖された際の戸体２０に圧接するように、弾性材料からなる気密材１５（図４及び図５等参照）が設けられる。
【００１０】
戸体２０は、厚さ方向に間隔を置いた表裏の外装板２１，２１（図５参照）と、これら外装板２１，２１を内側から支持する骨材及び芯材等（図示せず）とを具備して、枠体１０内の開口を閉鎖可能な矩形板状に構成される。
この戸体２０は、戸尻側部分がヒンジ２２(図４参照)によって縦枠１２に支持され、このヒンジを支点にして開閉回動する。
