発明の名称開口部装置
出願人三協立山株式会社
代理人個人
主分類E06B 1/32 20060101AFI20250424BHJP(戸,窓,シャッタまたはローラブラインド一般;はしご)
要約【課題】開口部装置の断熱性の向上。
【解決手段】枠材1,2aと取付金具3,4とドア金物5,6を備え、枠材1,2aは、室外側に位置する金属枠材7と、室内側に位置する樹脂枠材8を有し、樹脂枠材8は、室内側に躯体取付部9を有し、取付金具3,4は、樹脂枠材8の外周側に形成した切欠き10から樹脂枠材8にのみ込ませてあり、室内側に躯体取付部11を有し、躯体取付部11を樹脂枠材8の躯体取付部9と躯体17に共締めしてあり、ドア金物5,6は、取付金具3,4に取付けてある。
【選択図】図1
特許請求の範囲【請求項１】
枠材と取付金具とドア金物を備え、枠材は、室外側に位置する金属枠材と、室内側に位置する樹脂枠材を有し、樹脂枠材は、室内側に躯体取付部を有し、取付金具は、樹脂枠材の外周側に形成した切欠きから樹脂枠材にのみ込ませてあり、室内側に躯体取付部を有し、躯体取付部を樹脂枠材の躯体取付部と躯体に共締めしてあり、ドア金物は、取付金具に取付けてあることを特徴とする開口部装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、建物の開口部に設置される開口部装置に関する。
続きを表示（約 2,400 文字）【背景技術】
【０００２】
建物の開口部に設置される玄関ドア等の開口部装置においては、断熱性を向上させることが求められている。
【発明の概要】
【発明が解決しようとする課題】
【０００３】
本発明は以上に述べた実情に鑑み、開口部装置の断熱性の向上を目的とする。
【課題を解決するための手段】
【０００４】
上記の課題を達成するために請求項１記載の発明による開口部装置は、枠材と取付金具とドア金物を備え、枠材は、室外側に位置する金属枠材と、室内側に位置する樹脂枠材を有し、樹脂枠材は、室内側に躯体取付部を有し、取付金具は、樹脂枠材の外周側に形成した切欠きから樹脂枠材にのみ込ませてあり、室内側に躯体取付部を有し、躯体取付部を樹脂枠材の躯体取付部と躯体に共締めしてあり、ドア金物は、取付金具に取付けてあることを特徴とする。
【発明の効果】
【０００５】
請求項１記載の発明による開口部装置は、枠材と取付金具とドア金物を備え、枠材は、室外側に位置する金属枠材と、室内側に位置する樹脂枠材を有するものとしたので、断熱性能を向上することができる。その上、取付金具は、樹脂枠材の外周側に形成した切欠きから樹脂枠材にのみ込ませてあり、室内側に躯体取付部を有し、躯体取付部を樹脂枠材の躯体取付部と躯体に共締めしてあり、ドア金物は、取付金具に取付けてあるので、ドア金物の取付強度を高くすることができると共に、樹脂形材への少ない切欠きで取付金具を納まりよく設置できる。
【図面の簡単な説明】
【０００６】
図２の上枠側を拡大して示す縦断面図である。

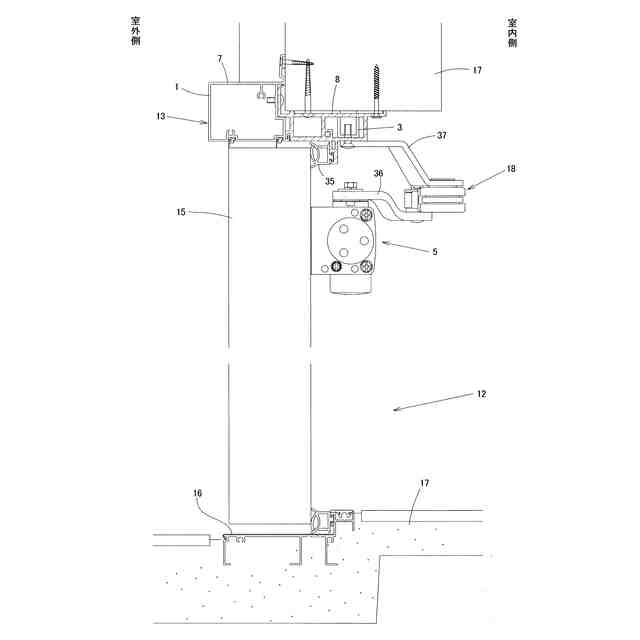

本発明の開口部装置の一実施形態を示す縦断面図である。
同開口部装置の横断面図である。

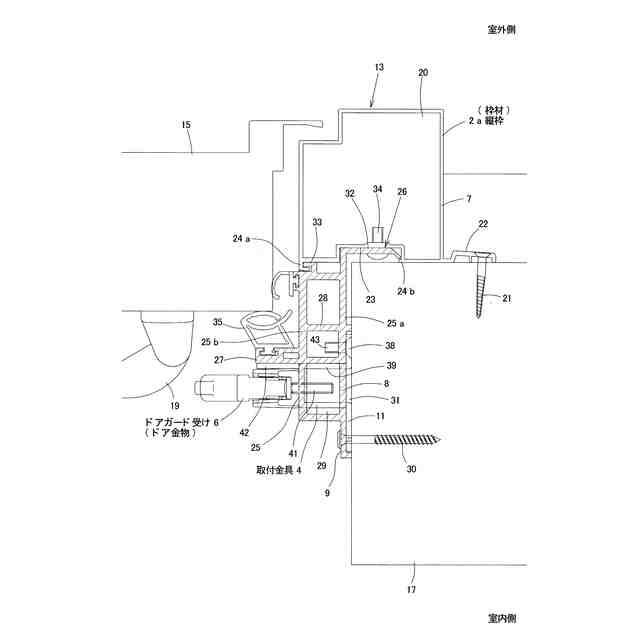

図３の戸先側を拡大して示す横断面図である。

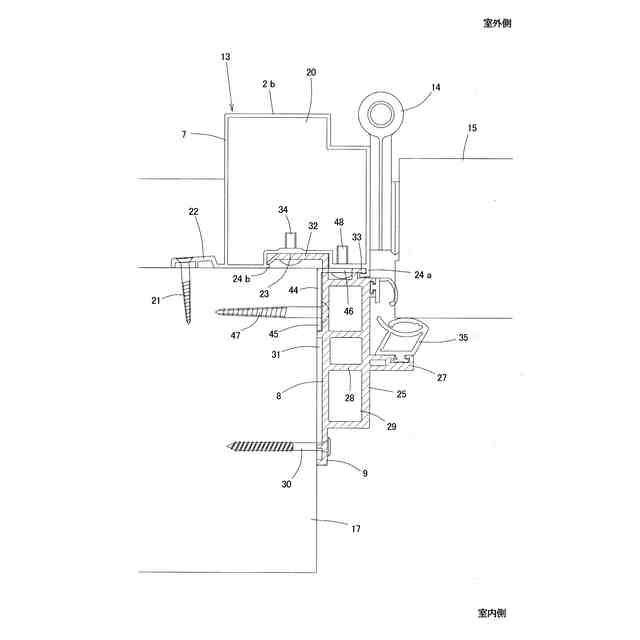

図３の吊元側を拡大して示す横断面図である。

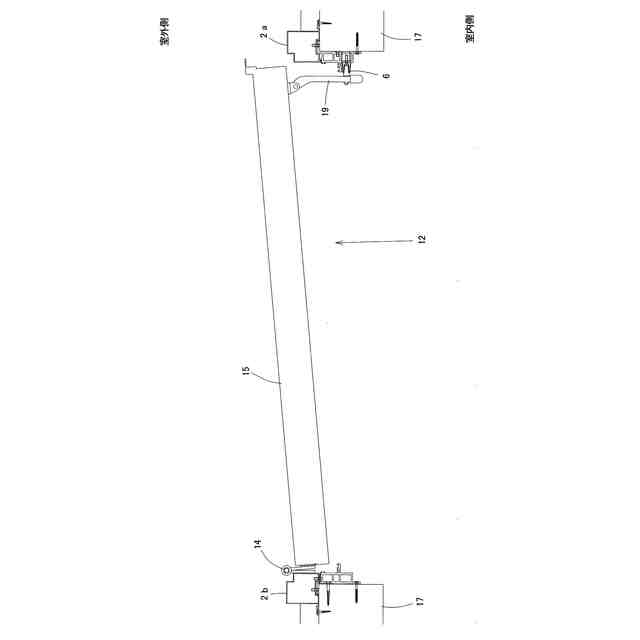

同開口部装置のドアガードを働かせた状態を示す横断面図である。

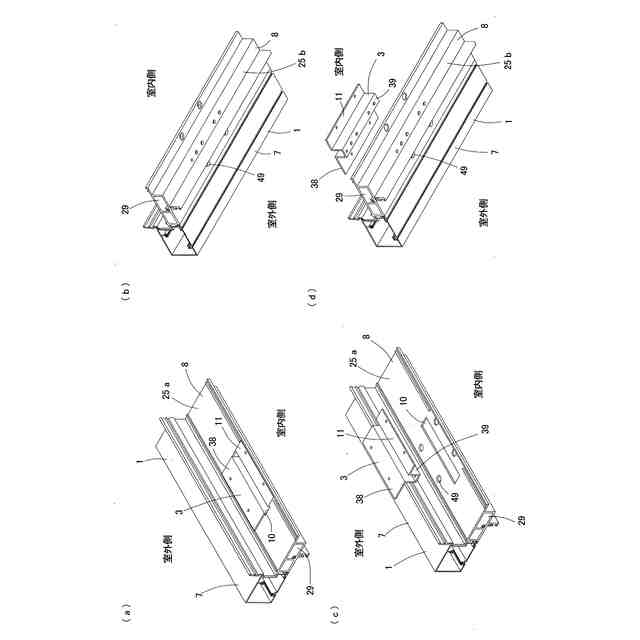

（ａ）はドアクローザー用の取付金具を上枠の樹脂形材に納めた状態で外周側から見た斜視図であり、（ｂ）はその内周側から見た斜視図であり、（ｃ）は同取付金具を上枠と分離した状態で外周側から見た斜視図であり、（ｄ）はその内周側から見た斜視図である。

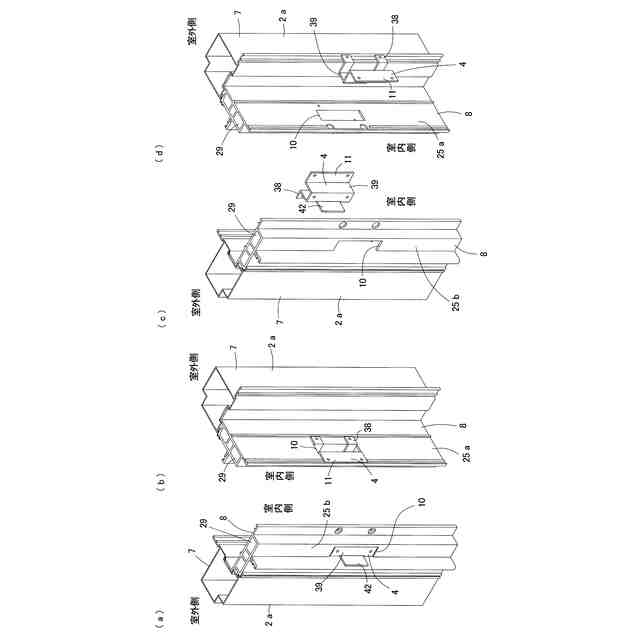

（ａ）はドアガード受け用の取付金具を縦枠の樹脂形材に納めた状態で内周側から見た斜視図であり、（ｂ）はその外周側から見た斜視図であり、（ｃ）は同取付金具を縦枠と分離した状態で内周側から見た斜視図であり、（ｄ）はその外周側から見た斜視図である。
【発明を実施するための形態】
【０００７】
以下、本発明の実施の形態を図面に基づいて説明する。図１～６は、本発明の開口部装置の一実施形態を示している。本開口部装置は、木造住宅等の建物の玄関に設置される玄関ドアに適用したものであり、図２，３に示すように、建物の躯体開口部１２に設置した枠１３と、枠１３に蝶番１４にて取付けられ室外側に開くように設けた戸１５とを備えている。
枠１３は、上枠１と下枠１６と左右の縦枠２ａ，２ｂを枠組みして構成してある。戸１５は、鋼板よりなる表裏の表面材の間に断熱材を配置した断熱戸となっている。
【０００８】
図２に示すように、戸１５の室内側面の上部には上枠１にまたがってドアクローザー（ドア金物）５が取付けてあり、ドアクローザー５により開けた戸１５が自動的にゆっくり閉まるようにしてある。ドアクローザー５は、上枠１と（実質的には躯体１７と）連結されるリンク機構１８を備えている。
また、図３に示すように、戸１５の室内側面の戸先側の上下方向中間位置にはドアガード１９が取付けてあり、図６に示すように、ドアガード１９を縦枠２ａに設けたドアガード受け（ドア金物）６に引っ掛けておくことで、戸１５の開く範囲を狭い範囲に制限できるようになっている。
【０００９】
上枠１は、図１に示すように、室外側に位置する金属枠材７と、室内側に位置する樹脂枠材８とで構成されている。
金属枠材７は、アルミニウム合金の押出形材で形成したものであり、略矩形断面の中空部２０と、室内側端部に外周側に突出して形成され、躯体１７の室外側面に当接してねじ２１で固定される躯体取付片２２を有している。さらに金属枠材７は、室内側面に樹脂枠材８が入り込む凹部２３が形成してあるとともに、室内側面の内周側位置と外周側位置とに樹脂枠材８の係止部２４ａ，２４ｂが形成してある。
【００１０】
樹脂枠材８は、樹脂の押出形材で形成したものであり、室内外方向にのびる矩形断面の本体部２５と、本体部２５の室外側に設けられた金属枠材７との連結部２６と、本体部２５の内周側に突出して設けた戸当たり部２７とを有している。
本体部２５は、内部に仕切り２８を設けて中空部２９が室内外方向に複数並べて形成してある。本体部２５の外周側壁２５ａは、室内側にのばして躯体取付部９を形成してあり、躯体取付部９を内周側からのねじ３０で躯体１７に固定してある。本体部２５の外周側壁２５ａと躯体１７の上内周面１７ａとの間には、後述する取付金具３の板厚分の隙間３１が形成されている。
連結部２６は、外周側に向けて突出するＬ形片３２と、内周側向きの鉤型片３３とを有し、鉤型片３３を金属枠材７の内周側の係止部２４ａに係止し、Ｌ形片３３を金属枠材７の凹部２３に挿入して先端を金属枠材７の外周側の係止部２４ｂに係止させた上で、室内側からのねじ３４でＬ形片３３を金属枠材７の凹部２３にねじ止めすることで、樹脂枠材８を金属枠材７と連結してある。
戸当たり部２７には、室内側に向けてタイト材３５が取付けてあり、タイト材３５が戸１５の室内側面に当接している。
