公開番号2025092981
公報種別公開特許公報(A)
公開日2025-06-23
出願番号2023208438
出願日2023-12-11
発明の名称鋼製セグメントのセグメント継手
出願人株式会社横河NSエンジニアリング
代理人個人,個人
主分類E21D 11/14 20060101AFI20250616BHJP(地中もしくは岩石の削孔;採鉱)
要約【課題】鋼製セグメントのセグメント継手として、セグメント継手としての連結作業が容易で、かつ確実な連結強度と止水性を確保することができる鋼製セグメントのセグメント継手を提供する。

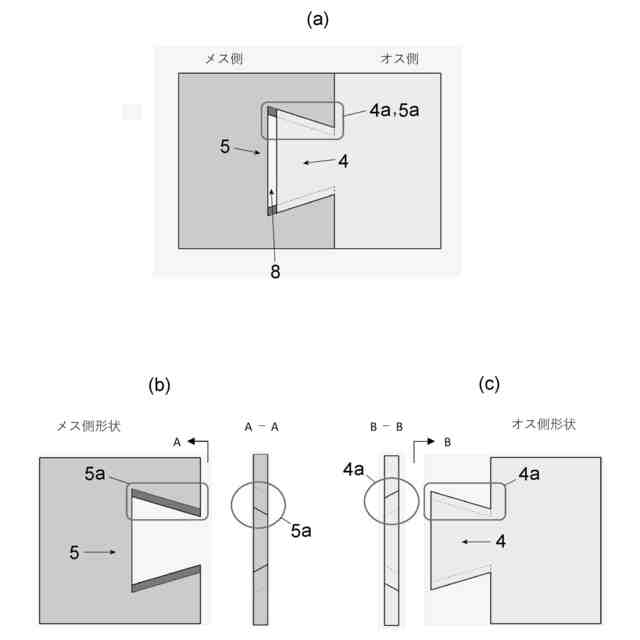

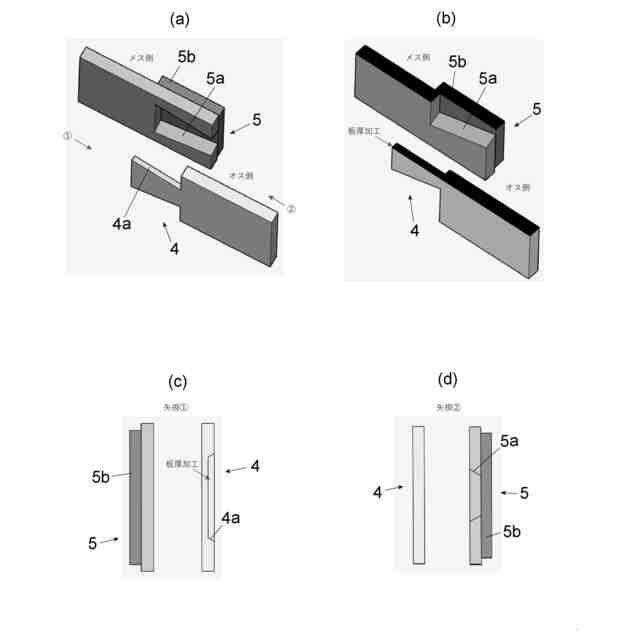

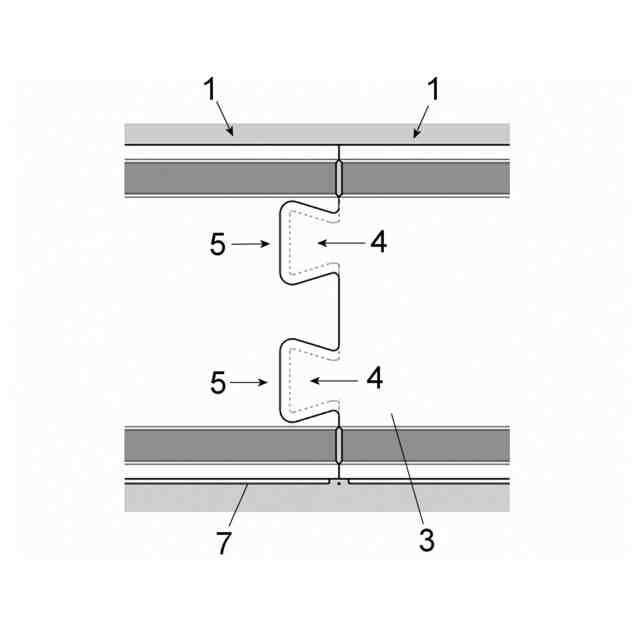

【解決手段】トンネル周方向に延びる一対の主桁3と、トンネル軸方向に延びた主桁3間をつなぐ一対の継手板2と、トンネル地山側に設けられたスキンプレートを備えた鋼製セグメントどうしをトンネル周方向に連結するための鋼製セグメントのセグメント継手で、互いに連結される一方のセグメント1の主桁3の端部に継手板2より周方向外側に突出する主桁突出部4を設け、他方のセグメント1の主桁3の端部に主桁突出部4が嵌合する主桁切欠部5を設けている。主桁突出部4と主桁切欠部5はトンネル軸方向から嵌合され、トンネル周方向への抜け出しが阻止される台形状のアリ溝状の形状となっており、主桁突出部4と主桁切欠部5が接触する嵌合面にテーパーを設けている。
【選択図】図1
特許請求の範囲【請求項１】
トンネル周方向に延びる一対の主桁と、トンネル軸方向に延び前記主桁間をつなぐ一対の継手板と、トンネル地山側に設けられたスキンプレートを備えた鋼製セグメントどうしをトンネル周方向に連結するための鋼製セグメントのセグメント継手において、互いに連結される一方のセグメントの主桁の端部に前記継手板より周方向外側に突出する主桁突出部を設け、他方のセグメントの主桁の端部に前記主桁突出部が嵌合する主桁切欠部を設け、前記主桁突出部と前記主桁切欠部はトンネル軸方向から嵌合され、トンネル周方向への抜け出しが阻止される台形状のアリ溝状の形状となっており、前記主桁突出部と前記主桁切欠部が接触する嵌合面にテーパーを設けてあることを特徴とする鋼製セグメントのセグメント継手。
続きを表示（約 300 文字）【請求項２】

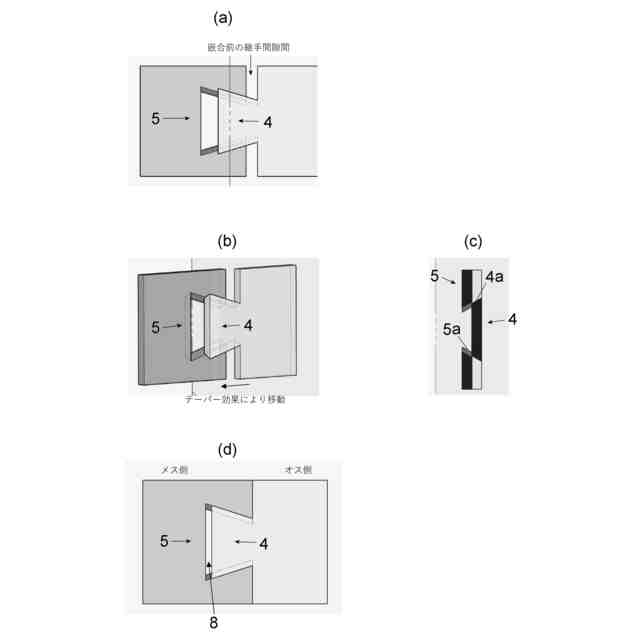

請求項１記載の鋼製セグメントのセグメント継手において、前記主桁切欠部の主桁長手方向の幅が、前記主桁突出部の主桁長手方向の幅より大きくなっており、前記主桁突出部と前記主桁切欠部の嵌合状態において、前記主桁切欠部の主桁長手方向後端部と前記主桁突出部の主桁長手方向先端部との間に隙間が生じるようにしてあることを特徴とする鋼製セグメントのセグメント継手。
【請求項３】
請求項１または２記載の鋼製セグメントのセグメント継手において、前記主桁切欠部は前記主桁端部に形成され、前記主桁切欠部のセグメント内面側には補剛板が設けられていることを特徴とする鋼製セグメントのセグメント継手。

発明の詳細な説明【技術分野】
【０００１】
本発明は、鋼製セグメントの継手、特にセグメントリングを構成するセグメントどうしをリング周方向に連結するためのセグメント継手の構造に関するものである。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
鋼製セグメントの継手は、従来、リング継手（リング間継手）、セグメント継手（セグメント間継手）とも、接合用のボルトを用いたボルト式の継手が一般的であった。
【０００３】
しかしながら、ボルト式の継手の場合、セグメントどうしの接合に用いられる多数のボルトの管理や、施工時における多数のボルトの締付け作業が必要であることから、リング継手については、ＲＣセグメントの場合と同様、例えば雄雌の継手の嵌合によるワンタッチ式、あるいはワンプッシュ方式のリング継手が開発されている。
【０００４】
また、セグメント継手についても、ＲＣセグメントの場合と同様、コッター方式の継手などボルトを必要としない継手構造が種々開発され、リング継手とセグメント継手の接合を同時に行うことができるワンパス方式の施工法も開発されている。
【０００５】
特許文献１には、ボルトを用いない無ボルト結合型の鋼製セグメントとして、セグメント間継手の継手板から突出した主桁端部の突出部と、継手板より引っ込んだ位置の添接板どうしを重ね合わせ、ホゾ継手で接続する構成が開示されている。
【０００６】
また、特許文献２には、同様のセグメント継手構造において、連結時の推進ジャッキの圧力に対して十分な耐力を有すると共に、連結構造が強固で、連結作業が容易なセグメントを提供することを目的として、主桁を構成するウェブはその一端部が段差側仕切板を介して段差側連結板に接続される一方、他端部が突出側仕切板を介して突出側連結板に接続される、すなわち、主桁のウェブが段差側連結板および突出側連結板に対して、トンネル軸方向に離間して、面一ではない構成としたものが開示されている。
【先行技術文献】
【特許文献】
【０００７】
特開平０９－１５８６９１号公報
特開２０１３－０９１９９０号公報
特願２０２３－０９３２７４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００８】
上述の特許文献１、２に記載されたセグメント継手では、主桁の延長部に嵌合孔を設け、主桁または突出側仕切板に形成されたホゾを構成する突出部を嵌合させる構造となっているが、セグメントどうしを連結する際、突出部を嵌合孔に一致させる作業が難しく、また嵌合作業を容易にするために嵌合孔の径を大きくして遊間を設けると、止水性が損なわれるといった課題がある。
【０００９】
また、主桁の板厚に相当する突出部と嵌合孔による係合では、セグメント継手としての応力伝達が不十分となる恐れがある。
【００１０】
本発明は、従来技術における上述のような課題の解決を図ったものであり、セグメント継手としての連結作業が容易で、かつ確実な連結強度と漏水などが生じない止水性を確保することができる鋼製セグメントのセグメント継手を提供することを目的としたものである。
【課題を解決するための手段】
（【００１１】以降は省略されています）
