公開番号2025065770
公報種別公開特許公報(A)
公開日2025-04-22
出願番号2023175194
出願日2023-10-10
発明の名称トンネルとその施工方法
出願人大成建設株式会社
代理人個人,個人
主分類E21D 11/10 20060101AFI20250415BHJP(地中もしくは岩石の削孔;採鉱)
要約【課題】地山の掘削量、覆工コンクリートの覆工厚、及び鋼製支保工の鋼材量の増加を抑制でき、支保構造の中で最も坑内側に突設している箇所を計測により特定する際の手間を解消できる、トンネルとその施工方法を提供する。

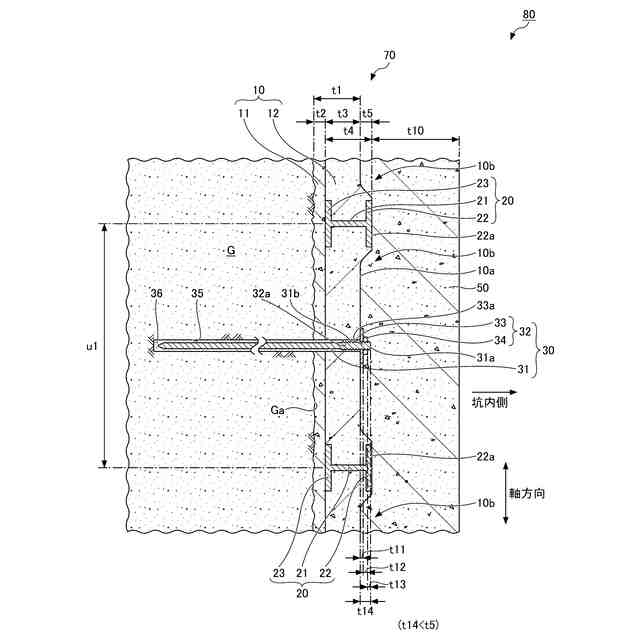

【解決手段】支保構造体70と覆工コンクリート50とを有するトンネル80であり、支保構造体70は、一次吹付けコンクリート11と、H形鋼からなる鋼製支保工20と、間隔を置いて隣り合う鋼製支保工20の間で地山側へ窪んだ凹面10aを備えている二次吹付けコンクリート12と、凹面10aにおいて地山Gへ打ち込まれているボルト本体31と、定着体32とを備えているロックボルト30とを有し、覆工コンクリート50は、坑内側フランジ22の表面22aと定着体32を巻き込みながら形成され、ボルト本体31の頭部31aと定着体32の双方が坑内側フランジ22の表面22aと凹面10aとの段差内に収容されている。
【選択図】図2
特許請求の範囲【請求項１】
支保構造体と覆工コンクリートとを有する、トンネルであって、
前記支保構造体は、
地山が掘削された掘削面に形成されている、一次吹付けコンクリートと、
前記一次吹付けコンクリートの表面において、トンネルの軸方向に間隔を置いて設置されている、Ｈ形鋼からなる鋼製支保工と、
前記Ｈ形鋼の坑内側フランジの表面を除く該Ｈ形鋼の全域を巻き込みながら、前記一次吹付けコンクリートの表面に形成され、前記間隔を置いて隣り合う前記鋼製支保工の間で地山側へ窪んだ凹面を備えている、二次吹付けコンクリートと、
前記凹面において地山へ打ち込まれているボルト本体と、該ボルト本体を前記地山に定着する定着体とを備えている、ロックボルトとを有し、
前記覆工コンクリートは、前記坑内側フランジの表面と前記定着体を巻き込みながら形成されており、
前記ボルト本体の頭部と前記定着体の双方が、前記坑内側フランジの表面と前記凹面との段差内に収容されていることを特徴とする、トンネル。
続きを表示（約 1,000 文字）【請求項２】

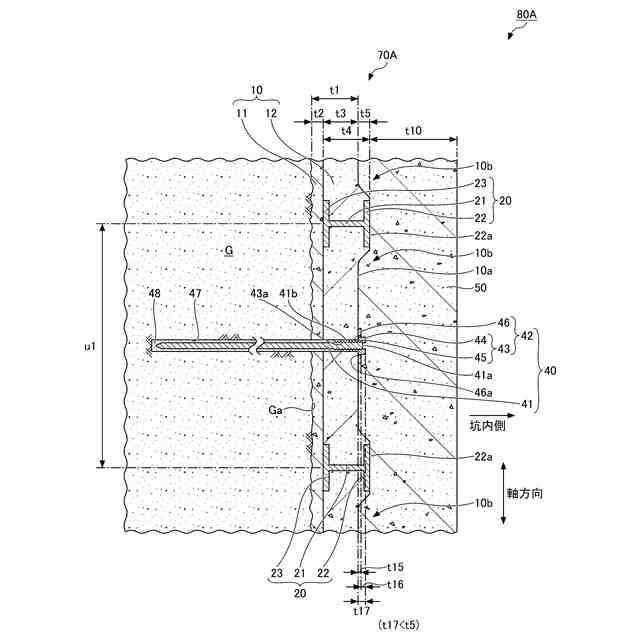

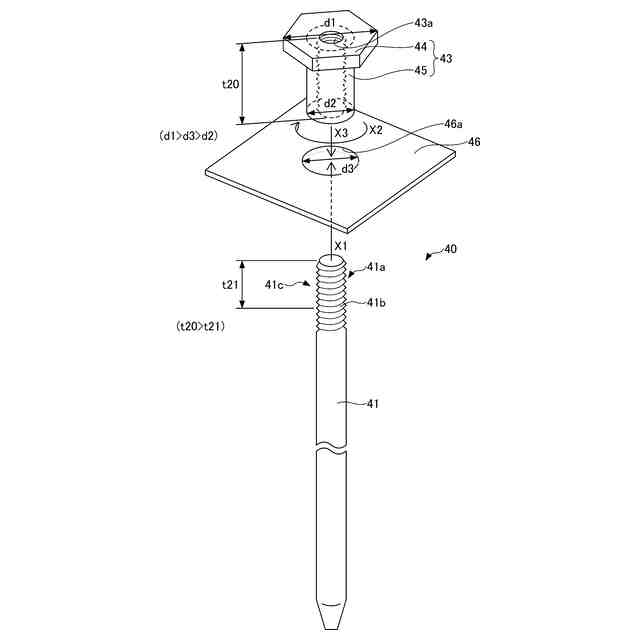

前記ボルト本体の少なくとも頭部の外周には雄ネジが設けられ、
前記定着体は、
頭体と、該頭体よりも平面寸法の小さなシャフトを備え、該頭体から該シャフトに亘って連続する雌ネジが設けられている、ナットと、
前記シャフトが挿通され、前記頭体よりも平面寸法の小さな挿通孔が開設されている、座金とを有し、
前記雄ネジが前記頭体から突設しない状態で、前記雌ネジに対して該雄ネジが螺合していることを特徴とする、請求項１に記載のトンネル。
【請求項３】

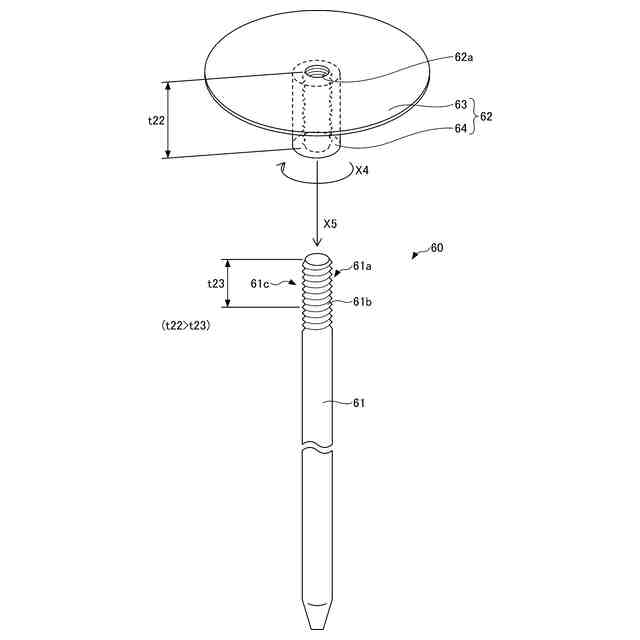

前記ボルト本体の少なくとも頭部の外周には雄ネジが設けられ、
前記定着体は、
頭体と、該頭体よりも平面寸法の小さなシャフトとを備え、該頭体から該シャフトに亘って連続する雌ネジが設けられている、ナットであり、
前記頭体は、平板状に広がるフランジであり、
前記雄ネジが、前記頭体から突設しない状態で前記雌ネジに螺合していることを特徴とする、請求項１に記載のトンネル。
【請求項４】
前記Ｈ形鋼の高さが１２５ｍｍであり、
前記二次吹付けコンクリートの前記凹面のうち、前記ロックボルトが打ち込まれる領域の厚みが１００ｍｍであり、
前記段差が２５ｍｍであることを特徴とする、請求項１に記載のトンネル。
【請求項５】
掘削された地山の掘削面に一次吹付けコンクリートを施工し、該一次吹付けコンクリートの表面において、トンネルの軸方向に間隔を置いてＨ形鋼からなる鋼製支保工を設置し、該Ｈ形鋼の坑内側フランジの表面を除く該Ｈ形鋼の全域を巻き込みながら、前記一次吹付けコンクリートの表面に、前記間隔を置いて隣り合う前記鋼製支保工の間で地山側へ窪んだ凹面を備えた状態で二次吹付けコンクリートを施工し、前記凹面から地山にボアホールを穿孔し、該ボアホールにグラウトを注入し、該ボアホールに対して、ロックボルトを形成するボルト本体を打ち込み、該ロックボルトを形成する定着体を該ボルト本体に取り付け、該グラウトを養生して、該ボルト本体を前記地山に定着することにより、支保構造体を施工する、Ａ工程と、
前記坑内側フランジの表面と前記定着体を巻き込みながら覆工コンクリートを施工する、Ｂ工程とを有し、
前記Ａ工程では、前記ボルト本体の頭部と前記定着体の双方を、前記坑内側フランジの表面と前記凹面との段差内に収容することを特徴とする、トンネルの施工方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、トンネルとその施工方法に関する。
続きを表示（約 2,200 文字）【背景技術】
【０００２】
トンネル（山岳トンネル等）の施工では、発破等によって地山を掘削し、吹付けコンクリートの施工と鋼製支保工の施工を行った後に、吹付けコンクリートの表面から地山に対して複数のロックボルトを打ち込んで地山に定着させて支保構造体を構築し、これをトンネルの軸方向に繰り返した後、支保構造体の坑内側に所定の覆工厚の覆工コンクリートを施工することにより、所定延長のトンネルを施工する方法が一般に適用される。
吹付けコンクリートには、一次吹付けコンクリートと二次吹付けコンクリートが含まれ、地山の掘削後に速やかに一次吹付けコンクリートを施工し、一次吹付けコンクリートの表面にトンネルの軸方向に間隔を置いて鋼製支保工を設置し、一次吹付けコンクリートの表面に鋼製支保工を巻き込むようにして二次吹付けコンクリートを施工した後に、二次吹付けコンクリートの表面から地山に対してロックボルトの打ち込みを行う。
ロックボルトを含む支保構造体は、例えば崩壊や過度な変形の恐れのある地山に対して構造安定性の高い支保構造となる。
【０００３】
ここで、特許文献１には、トンネルの周辺の地山に打ち込まれたロックボルトにおける、トンネル内へ突出した突出端部をトンネル壁面に定着させる、ロックボルト端部定着装置が提案されている。この定着装置は、突出端部を通す挿通穴を有してトンネル壁面に当接される受圧板と、突出端部に螺合されたナットと、受圧板とナットとの間に挟まれ、押圧力に応じて変色される樹脂又はゴムからなる変色性部材とを備えている。
【先行技術文献】
【特許文献】
【０００４】
特開２０２１－８０７３２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
特許文献１に記載のロックボルをはじめとして、従来のロックボルトは、受圧板（座金）やナットが吹付けコンクリートの表面から大きく突設し、ナットからロックボルトのボルト本体の頭部がさらに突設する。そのために、様々な課題が生じ得る。
【０００６】

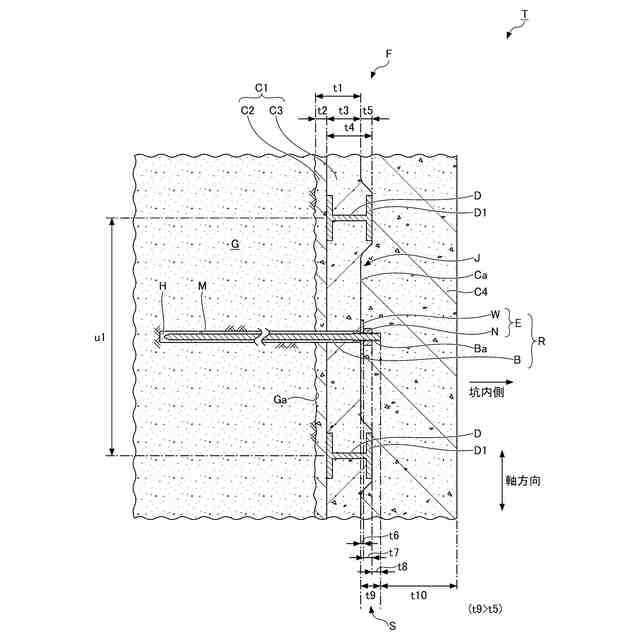

ここで、図１を参照して、この様々な課題について説明する。図１は、ロックボルトを含む従来の支保構造体を備えたトンネルの一例の一部を拡大した横断面図である。
【０００７】
地山Ｇが掘削されてできた掘削面Ｇａに対して、吹付けコンクリートＣ１が施工される。図示例では、掘削面Ｇａに不図示の溶接金網を設置した後、吹付けコンクリートＣ１を形成する厚みｔ２の一次吹付けコンクリートＣ２が施工され、Ｈ形鋼からなる鋼製支保工Ｄがトンネルの軸方向に間隔ｕ１を置いて設置され、鋼製支保工Ｈを巻き込むようにして一次吹付けコンクリートＣ１の表面に厚みｔ２の二次吹付けコンクリートＣ３が施工される。吹付けコンクリートＣ１の厚みｔ１は、厚みｔ２，ｔ３の総計となる。
【０００８】
吹付けコンクリートＣ１を施工した後、吹付けコンクリートＣ１の表面Ｃａから地山にボアホールＨを削孔し、ボアホールＨの内部にモルタル等のグラウトＭを充填した後、ボアホールＨの内部にロックボルトＲを形成するボルト本体Ｂを打ち込み、ボルト本体Ｂの頭部Ｂａを吹付けコンクリートＣ１の表面Ｃａから突設させる。次に、座金Ｗのボルト孔Ｗａに頭部Ｂａを挿通させながら座金Ｗを設置し、ナットＮを締め付け、グラウトＭの養生を図ることにより、ボルト本体Ｂを地山Ｇに定着させる。
このように、ボルト本体Ｂを地山Ｇに定着させる座金ＷとナットＮは、定着体Ｅを形成する。座金Ｗの厚みはｔ６，ナットＮの厚みはｔ７，ナットＮからの頭部Ｂａの突設長はｔ８であり、これらを加算した高さはｔ９となる。
定着体Ｅやボルト本体Ｂの頭部Ｂａを巻き込むようにして覆工コンクリートＣ４が施工されることにより、支保構造体Ｆを備えたトンネルＴが施工されることになる。
【０００９】
この覆工コンクリートＣ４の覆工厚ｔ１０の算定において、図示例のようにボルト本体Ｂの頭部ＢａがＨ形鋼Ｄの坑内側フランジＤ１よりも坑内側に突設している（高さｔ９が、覆工コンクリートＣ１の表面Ｃａから坑内側フランジＤ１までの高さｔ５よりも大きい：ｔ９＞ｔ５）際に、当該頭部Ｂａから設計値以上の覆工厚ｔ１０の覆工コンクリートＣ４を施工することが要求される場合がある。
このような場合には、吹付けコンクリートＣ１の厚みｔ１も設計値を充足するように施工した上で、ボルト本体Ｂの頭部Ｂａから設計値以上の覆工厚ｔ１０の覆工コンクリートＣ４を施工することから、必然的に地山Ｇの掘削量が増加するといった課題が生じる。
【００１０】
また、吹付けコンクリートＣ１の表面Ｃａと覆工コンクリートＣ４の間には、座金Ｗの厚みｔ６とナットＮの厚みｔ７とボルト本体Ｂの頭部Ｂａの突設長ｔ８を加算した高さｔ９の空間（突設空間Ｓ）が形成され、この突設空間Ｓは覆工コンクリートＣ４の施工時にコンクリートを充填して閉塞する必要があることから、結果として覆工コンクリートＣ４を厚みｔ８，ｔ７を加算した高さｔ９で施工することが余儀なくされるため、高さｔ９が高くなるに従い覆工コンクリートＣ４の覆工厚が増加し、覆工コンクリートＣ４のコンクリート量が増加するといった課題も生じる。
（【００１１】以降は省略されています）
