公開番号2025094336
公報種別公開特許公報(A)
公開日2025-06-25
出願番号2023209794
出願日2023-12-13
発明の名称トランスファー装置
出願人TOYO TIRE株式会社
代理人弁理士法人蔦田特許事務所
主分類B29D 30/30 20060101AFI20250618BHJP(プラスチックの加工;可塑状態の物質の加工一般)
要約【課題】エア入りやユニフォミティの悪化などの不具合発生を抑えることができるトランスファー装置を提案する。

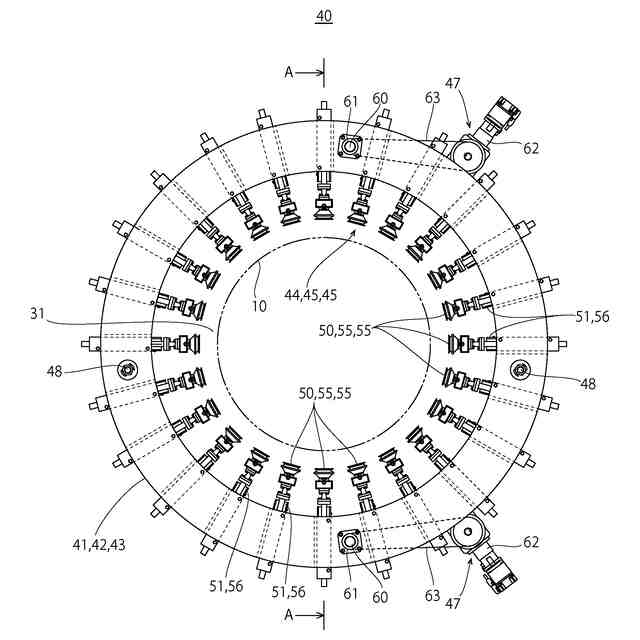

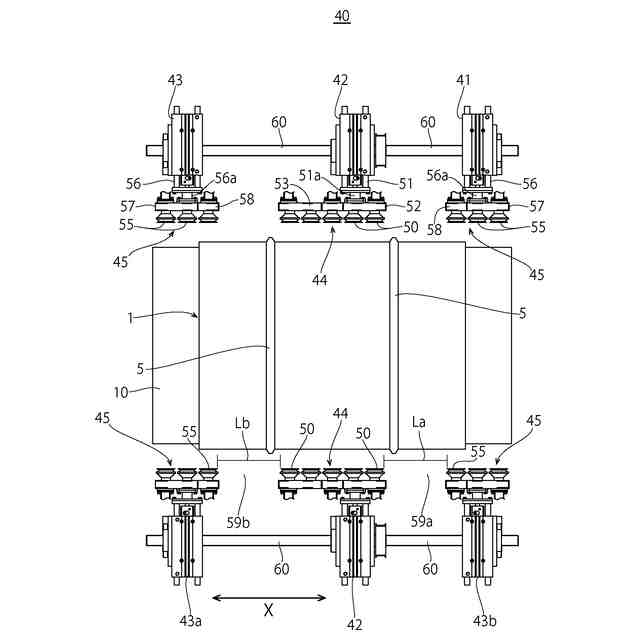

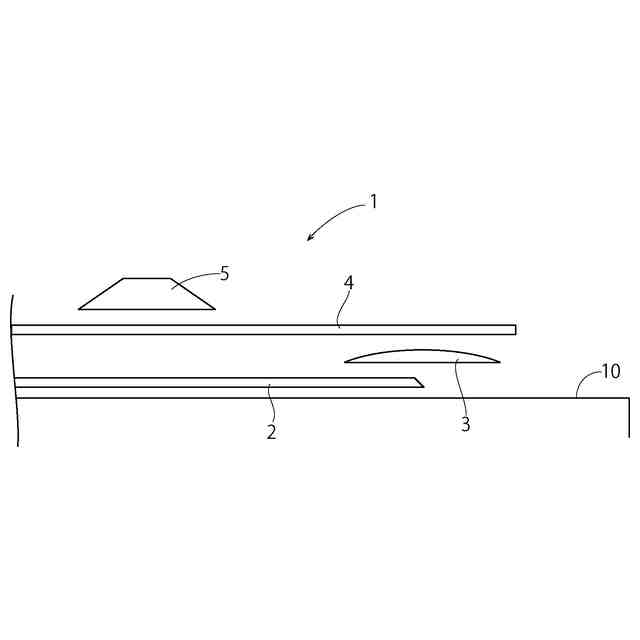

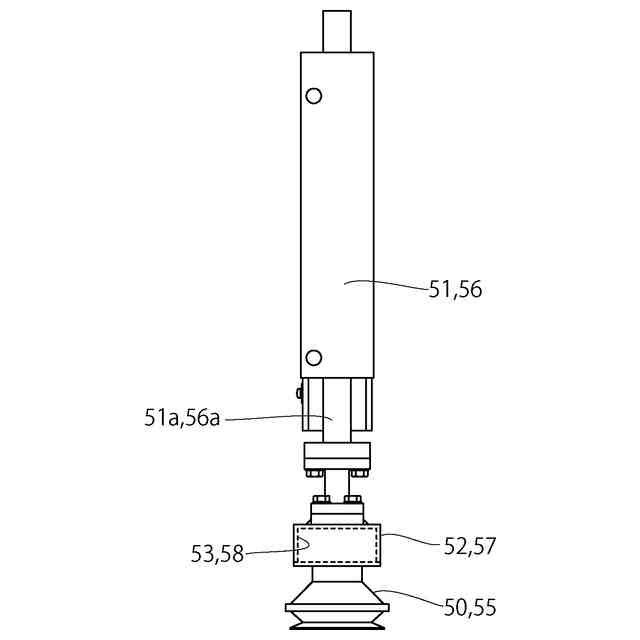

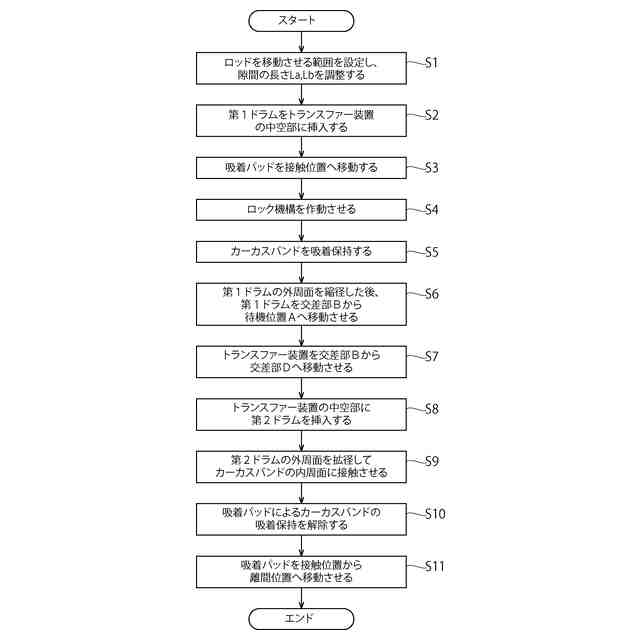

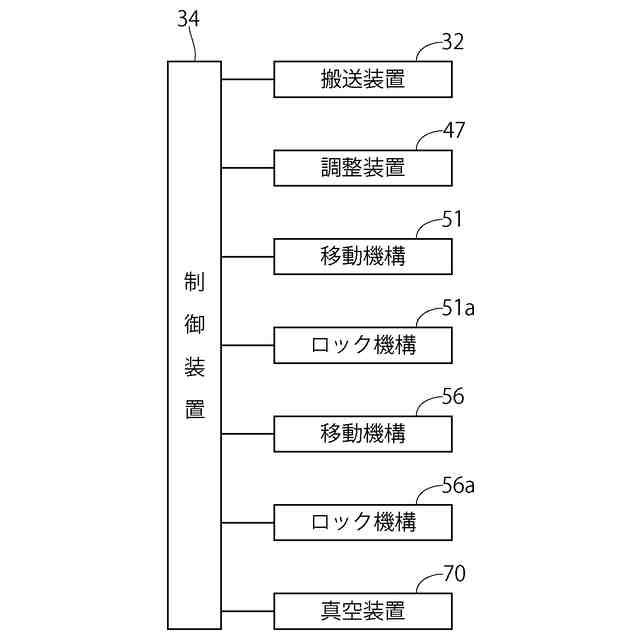

【解決手段】本発明のトランスファー装置は、第1ドラム10及び第2ドラム20の外周を取り囲み可能な環状フレーム41,42,43と、環状フレーム41,42,43に設けられた吸着部44,45,45とを備え、吸着部44,45,45は、環状フレーム41の周方向に並べて設けられタイヤ構成部材1の軸方向中央部を吸着する複数の中央吸着パッド50と、周方向に並べて設けられタイヤ構成部材1の軸方向端部を吸着する複数の端部吸着パッド55と、中央吸着パッド50と端部吸着パッド55との間に周方向に沿って設けられた隙間Sa、Sbと、隙間Sa,Sbの軸方向の長さSa、Sbを調整する調整装置47と、を備える。
【選択図】図5
特許請求の範囲【請求項１】
第１ドラム上に形成された円筒状のタイヤ構成部材を前記第１ドラムから受け取って第２ドラムへ搬送するバンドトランスファーにおいて、
前記第１ドラム及び前記第２ドラムの外周を取り囲み可能な環状フレームと、
前記環状フレームに設けられ吸着部と、
前記環状フレームを前記第１ドラムと前記第２ドラムとの間で搬送する搬送装置と、
を備え、
前記吸着部は、前記環状フレームの周方向に並べて設けられ前記タイヤ構成部材の軸方向中央部を吸着する複数の中央吸着パッドと、前記周方向に並べて設けられ前記タイヤ構成部材の軸方向端部を吸着する複数の端部吸着パッドと、前記中央吸着パッドと前記端部吸着パッドとの間に前記周方向に沿って設けられた隙間と、前記隙間の前記軸方向の長さを調整する調整装置とを備える、バンドトランスファー
続きを表示（約 280 文字）【請求項２】
前記調整装置は、前記端部吸着パッドを前記軸方向へ移動させて前記隙間の前記軸方向の長さを調整する、請求項１に記載のバンドトランスファー。
【請求項３】
前記端部吸着パッドは、前記タイヤ構成部材の軸方向の一方側端部に設けられた第１端部吸着パッドと、前記タイヤ構成部材の軸方向の他方側端部に設けられた第２端部吸着パッドとを備え、
前記調整装置は、前記第１端部吸着パッドと前記第２端部吸着パッドとを互いに前記軸方向の反対方向へ同期して移動させて前記隙間の前記軸方向の長さを調整する、請求項２に記載のバンドトランスファー。

発明の詳細な説明【技術分野】
【０００１】
本発明は、トランスファー装置に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
空気入りタイヤの製造に用いられるタイヤ成型装置において、複数のドラムとトランスファー装置を用いてタイヤ構成部材を分業で並行して準備する方法が知られている。
【０００３】

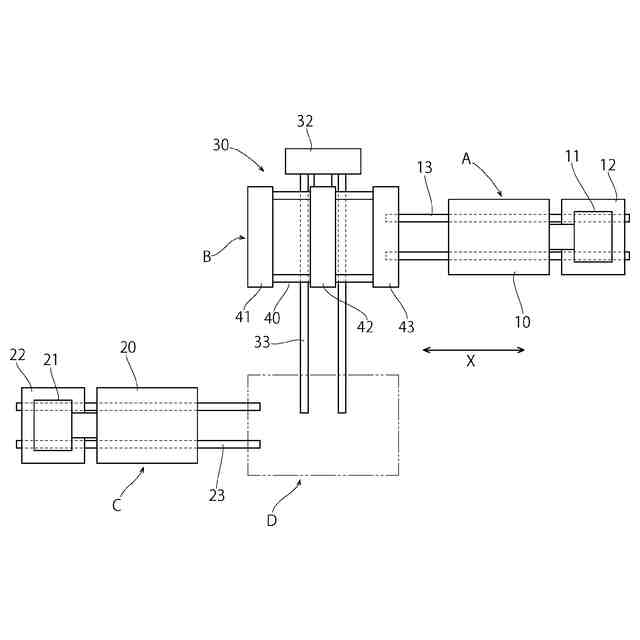

例えば、インナーライナーやカーカスを含む円筒状のバンド部材をバンドドラム上で成型する工程と、ベルトを含む円筒状のベルト部材をベルトドラム上で成型する工程と、バンド部材とベルト部材とを一体化してタイヤ状に成型（シェーピング）する工程とを、それぞれ別のステージで行い、工程間でのタイヤ構成部材の受け渡し（即ち、移送）にトランスファー装置を用いて行う方法がある。
【０００４】
このようなトランスファー装置として、例えば、ドラムに接離する移動手段及び次工程に移送する移動手段を有し、かつドラム外周に巻回されている円筒状のタイヤ構成部材を外径側から吸着する吸着パットに移動機構をもたせたものが知られている（例えば、下記特許文献１参照）。
【先行技術文献】
【特許文献】
【０００５】
特開２００１－１３８４０４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
上記引用文献１のトランスファー装置では、複数個の吸着パッドが円筒状のタイヤ構成部材の軸方向に並べて設けられ、１つの移動機構によって径方向及び軸方向に移動するようになっている。そのため、軸方向に厚みが変化する円筒状のタイヤ構成部材を搬送する場合に、厚みが大きい箇所に過剰な吸着力が作用してタイヤ構成部材に不所望な変形が発生しやすくなり、エア入りやユニフォミティが悪化するおそれがある。
【０００７】
本発明では、以上の事情に鑑みてなされたものであり、軸方向に厚みが変化する円筒状のタイヤ構成部材を搬送する場合であっても、エア入りやユニフォミティの悪化などの不具合発生を抑えることができるトランスファー装置を提案することを課題とする。
【課題を解決するための手段】
【０００８】
本発明は以下に示される実施形態を含む。
【０００９】
［１］第１ドラム上に形成された円筒状のタイヤ構成部材を前記第１ドラムから受け取って第２ドラムへ搬送するバンドトランスファーにおいて、前記第１ドラム及び前記第２ドラムの外周を取り囲み可能な環状フレームと、前記環状フレームに設けられ吸着部と、前記環状フレームを前記第１ドラムと前記第２ドラムとの間で搬送する搬送装置と、を備え、前記吸着部は、前記環状フレームの周方向に並べて設けられ前記タイヤ構成部材の軸方向中央部を吸着する複数の中央吸着パッドと、前記周方向に並べて設けられ前記タイヤ構成部材の軸方向端部を吸着する複数の端部吸着パッドと、前記中央吸着パッドと前記端部吸着パッドとの間に前記周方向に沿って設けられた隙間と、前記隙間の前記軸方向の長さを調整する調整装置とを備える、バンドトランスファー。
【００１０】
［２］前記調整装置は、前記端部吸着パッドを前記軸方向へ移動させて前記隙間の前記軸方向の長さを調整する、上記［１］に記載のバンドトランスファー。
（【００１１】以降は省略されています）
