公開番号2025094660
公報種別公開特許公報(A)
公開日2025-06-25
出願番号2023210351
出願日2023-12-13
発明の名称被覆切削工具
出願人株式会社タンガロイ
代理人弁理士法人津国
主分類B23B 27/14 20060101AFI20250618BHJP(工作機械;他に分類されない金属加工)
要約【課題】優れた耐チッピング性、耐欠損性及び耐摩耗性を有し、工具寿命の長い被覆切削工具を提供する。
【解決手段】基材と、基材の表面に形成された下部層、中間層及び上部層をこの順序で含む被覆層とを含む被覆切削工具であって、前記下部層及び前記上部層が、Tiと、C、N、O及びBからなる群より選ばれる少なくとも1つとを含み、前記下部層及び前記中間層の平均厚さが、1.5μm以上15.0μm以下であり、前記中間層が、α型の酸化アルミニウムを含み、前記上部層の平均厚さが、0.5μm以上5.0μm以下であり、前記下部層のクラック間隔の平均値Xが、0.5μm以上10.0μm未満であり、前記中間層のクラック間隔の平均値Yが、20.0μm以上100.0μm以下であり、前記上部層のクラック間隔の平均値Zが、0.5μm以上10.0μm以下である、被覆切削工具である。

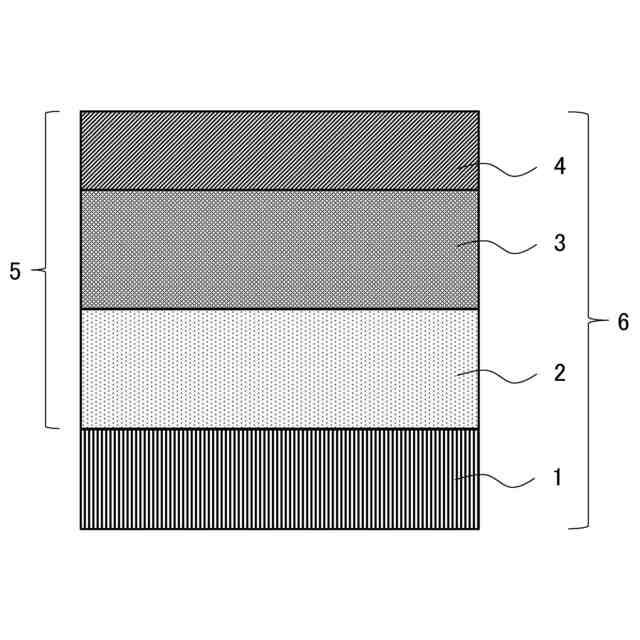

【選択図】図1
特許請求の範囲【請求項１】
基材と、前記基材の表面に形成された被覆層とを含む被覆切削工具であって、
前記被覆層が、下部層と、中間層と、上部層とを、前記基材側からこの順序で含み、
前記下部層が、Ｔｉと、Ｃ、Ｎ、Ｏ及びＢからなる群より選ばれる少なくとも１種の元素とのＴｉ化合物からなるＴｉ化合物層を１層又は２層以上含み、
前記下部層の平均厚さが、１．５μｍ以上１５．０μｍ以下であり、
前記中間層が、α型の酸化アルミニウムを含み、
前記中間層の平均厚さが、１．５μｍ以上１５．０μｍ以下であり、
前記上部層が、Ｔｉと、Ｃ、Ｎ、Ｏ及びＢからなる群より選ばれる少なくとも１種の元素とのＴｉ化合物からなるＴｉ化合物層を１層又は２層以上含み、
前記上部層の平均厚さが、０．５μｍ以上５．０μｍ以下であり、
前記下部層のクラック間隔の平均値Ｘが、０．５μｍ以上１０．０μｍ未満であり、
前記中間層のクラック間隔の平均値Ｙが、２０．０μｍ以上１００．０μｍ以下であり、
前記上部層のクラック間隔の平均値Ｚが、０．５μｍ以上１０．０μｍ以下である、被覆切削工具。
続きを表示（約 430 文字）【請求項２】
前記被覆層の平均厚さが、８．０μｍ以上３０．０μｍ以下である、請求項１に記載の被覆切削工具。
【請求項３】
前記上部層が、少なくともＴｉＣＮ層を含む、請求項１又は２に記載の被覆切削工具。
【請求項４】
前記上部層の前記ＴｉＣＮ層の平均厚さが、０．５μｍ以上５．０μｍ以下である、請求項３に記載の被覆切削工具。
【請求項５】
前記クラック間隔の平均値Ｙと、前記クラック間隔の平均値Ｚとの差Ｙ－Ｚが、２０．０μｍ以上９５．０μｍ以下である、請求項１又は２に記載の被覆切削工具。
【請求項６】
前記クラック間隔の平均値Ｙと、前記クラック間隔の平均値Ｘとの差Ｙ－Ｘが、２５．０μｍ以上９５．０μｍ以下である、請求項１又は２に記載の被覆切削工具。
【請求項７】
前記基材が、超硬合金、サーメット、セラミックス又は立方晶窒化硼素焼結体である、請求項１又は２に記載の被覆切削工具。

発明の詳細な説明【技術分野】
【０００１】
本発明は、被覆切削工具に関する。
続きを表示（約 2,300 文字）【背景技術】
【０００２】
従来より、炭化タングステン基超硬合金からなる基材の表面に、例えば、炭化チタン（以下、ＴｉＣとも示す）層、窒化チタン（以下、ＴｉＮともで示す）層、炭窒化チタン（以下、ＴｉＣＮとも示す）層、炭酸化チタン（以下、ＴｉＣＯとも示す）層、窒酸化チタン（以下、ＴｉＮＯとも示す）層、及び炭窒酸化チタン（以下、ＴｉＣＮＯとも示す）層などのＴｉ化合物層、並びにα型の酸化アルミニウム層の２種以上の複層からなる被覆層が、化学蒸着法により蒸着形成された被覆切削工具が、鋼や鋳鉄などの金属切削加工に用いられていることは良く知られている。
【０００３】
通常、このような被覆切削工具では、成膜した被覆層に引張応力が残留しているために、被覆切削工具の破壊強度が低下して欠損し易くなることが知られている。被覆層を形成後、ショットピーニング等によりクラックを導入することにより、引張残留応力を開放する技術が提案されている。この技術は、例えば特許文献１及び２に記載されている。
【０００４】
特許文献１には、基材と、該基材の表面に形成された被覆層とを含む被覆切削工具が記載されている。また、特許文献１には、被覆切削工具の被覆層が、上部層と下部層とを有すること、Ｔｉ、Ｚｒ、Ｈｆ、Ｖ、Ｎｂ、Ｔａ、Ｃｒ、Ｍｏ、Ｗ及びＳｉからなる群より選ばれる少なくとも１種の元素と、Ｃ、Ｎ、Ｂ及びＯからなる群より選ばれる少なくとも１種の元素とで構成される化合物の１層又は２層上から構成される下部層のクラック間隔の平均値Ｘが１０～８０μｍであること、上部層は下部層の表面に形成され、酸化アルミニウム層を含み、酸化アルミニウム層のクラック間隔の平均値Ｚが２０～１００μｍであること、及び、０＜Ｚ－Ｘ＜９０の関係を満たすことが記載されている。
【０００５】
特許文献２には、炭化タングステン基超硬合金又は炭窒化チタン基サーメトで構成された基体の表面に、下部層と上部層からなる硬質被覆層が被覆形成された表面被覆切削工具が記載されている。また、特許文献２には、下部層を構成する少なくとも１層のＴｉ炭窒化物層の内の平均層厚が最も厚く１．５μｍ以上の層厚を有すること、Ｔｉ炭窒化物層にはクラック起点層が形成されること、及び、クラック起点層から基体側の下部層には、基体表面に平行な方向に測定した場合、０．２本／μｍ以上２本／μｍ未満の平均密度でクラックが存在する応力緩和層が形成されていることが記載されている。また、特許文献２には、α型の酸化アルミニウム層からなる上部層においては、０．２本／μｍ未満の平均密度のクラックが形成される状態となることが記載されている。
【先行技術文献】
【特許文献】
【０００６】
国際公開第２０１５／００５３６４号
特開２０１５－１８８９９５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
近年の切削加工では高速化、高送り化及び深切込み化が顕著となり、従来よりも工具寿命が低下する傾向が見られるようになっている。工具寿命を改善するために、特許文献１及び２では、被覆層形成後、ショットピーニング等によりクラックを導入することにより、被覆層の引張残留応力を開放することが提案されている。
【０００８】
特許文献１には、上部層及び下部層を有する被覆層を含む被覆切削工具が記載されている。特許文献１に記載の発明により、被覆切削工具の性能はある程度向上する。しかしながら、近年、更なる耐欠損性の向上が求められている。なお、特許文献１には、被覆切削工具の被覆層において、酸化アルミニウム層の基材とは反対側の表面に形成されるＴｉ化合物層のクラック間隔の平均値が検討されていない。したがって、酸化アルミニウム層の基材とは反対側の表面に形成されるＴｉ化合物層のクラック間隔の平均値が、０．５μｍ以上１０．０μｍ以下であることは記載されていない。
【０００９】
特許文献２に記載の表面被覆切削工具の被覆層において、基材とは反対側の最表面に形成されているα型の酸化アルミニウム層からなる層におけるクラックの平均密度が０．２本／μｍ未満（クラック間隔の平均値に換算すると５μｍ超）である。特許文献２に記載の表面被覆切削工具の被覆層は、クラック間隔の平均値が２０μｍ以上である酸化アルミニウム層が基材とは反対側の最表面に露出している場合は、加工中に被覆層の表面で亀裂が発生しやすいため、耐チッピング性及び耐欠損性に改善の余地があるといえる。また、クラック間隔の平均値が５μｍ超２０μｍ未満の酸化アルミニウム層が基材とは反対側の最表面に露出している場合は、酸化アルミニウム層と、その下部に形成されているＴｉ炭窒化物層の強度が低下するため、耐摩耗性及び耐欠損性に改善の余地があるといえる。なお、特許文献２には、被覆切削工具の被覆層が、酸化アルミニウム層の基材とは反対側の表面に、更にＴｉ化合物層を有することは記載されていない。したがって、特許文献２には、酸化アルミニウム層の基材とは反対側の表面側に形成されるＴｉ化合物層のクラック間隔の平均値が、０．５μｍ以上１０．０μｍ以下であることが記載されていない。
【００１０】
本発明は、上述の問題を解決するためになされたものであり、優れた耐チッピング性、耐欠損性及び耐摩耗性を有し、工具寿命の長い被覆切削工具を提供することを目的とする。
【課題を解決するための手段】
（【００１１】以降は省略されています）
