発明の名称換気部材
出願人株式会社ハウゼコ
代理人個人,個人,個人
主分類E04B 1/70 20060101AFI20250618BHJP(建築物)
要約【課題】防水機能の信頼性が更に高い換気部材を提供する。

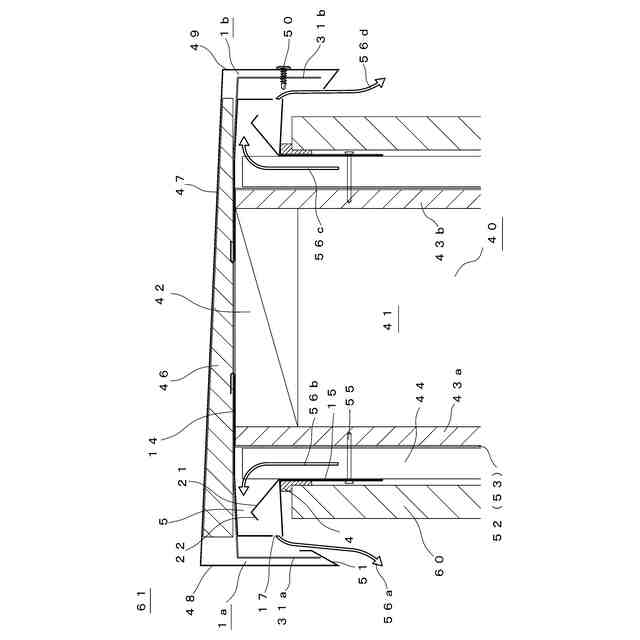

【解決手段】換気部材2は、内部に通気用空間41を有する下地躯体40に取り付けられ、内部に通気用空間41と連通し得る通気路5を有し、通気路5と外部とを連通させる開口17を備える本体部10と、本体部10の内側に設けられ、開口17から浸入する雨水を衝突させる障壁部20とを備える。障壁部20は、外方斜め上方に向かって延びる傾斜部21と、傾斜部21の上端に接続され、外方に向かって屈曲する屈曲部22とを備える。このように構成すると、開口17から浸入し傾斜部21に衝突した雨水の一部が屈曲部22によって効率的に遮蔽されるため、防水機能の信頼性が向上する。
【選択図】図6
特許請求の範囲【請求項１】

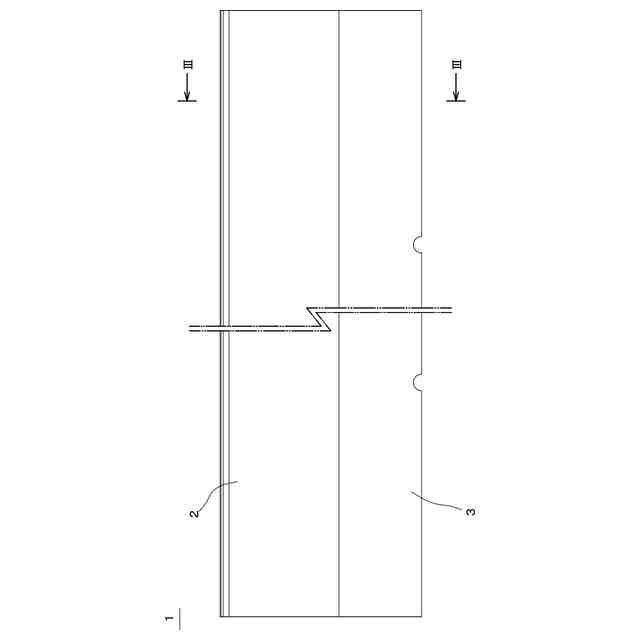

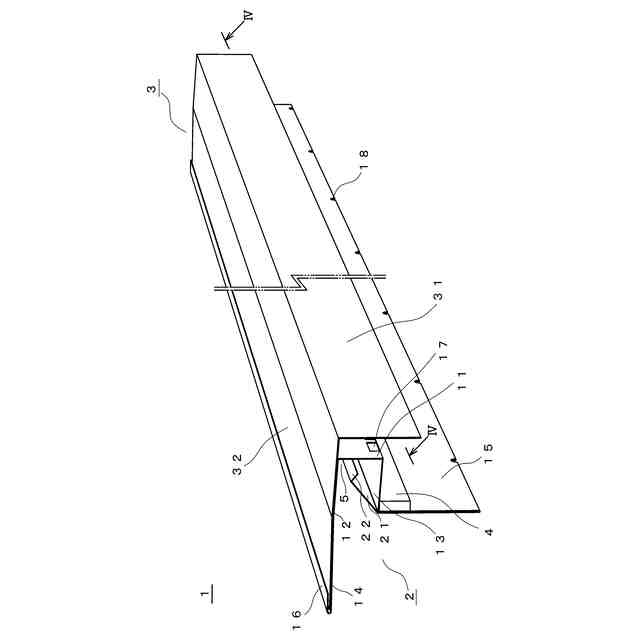

内部に通気用空間を有する下地躯体に取り付けられる換気部材であって、
内部に前記通気用空間と連通し得る通気路を有し、前記通気路と外部とを連通させる開口を備える本体部と、
前記本体部の内側に設けられ、前記開口から浸入する雨水を衝突させる障壁部とを備え、

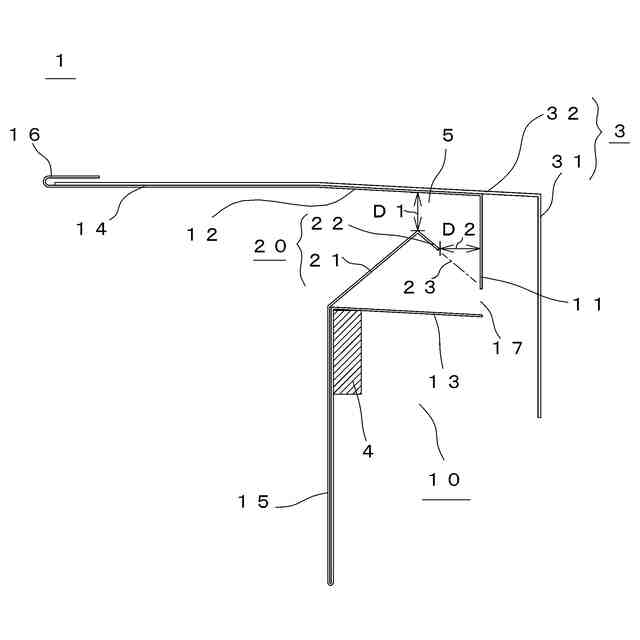

前記障壁部は、外方斜め上方に向かって延びる傾斜部と、
前記傾斜部の上端に接続され、外方に向かって屈曲する屈曲部とを備える、換気部材。
続きを表示（約 610 文字）【請求項２】
前記屈曲部は、外方斜め下方に向かって延びる、請求項１記載の換気部材。
【請求項３】

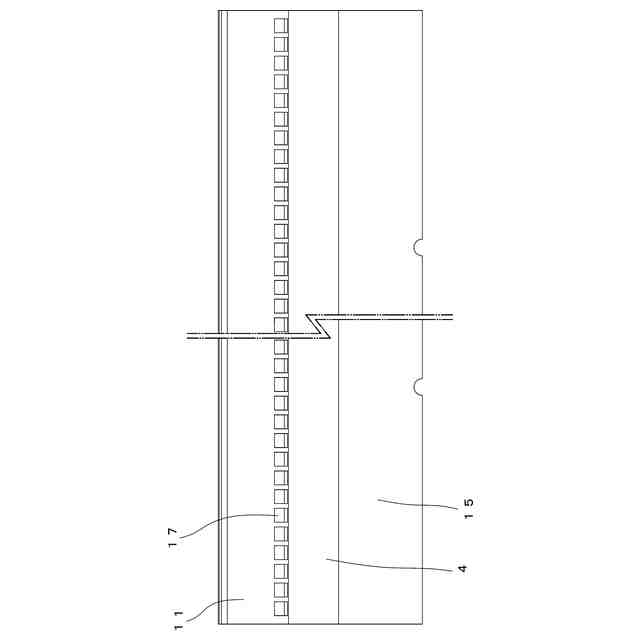

前記本体部は、垂直方向に延びると共に、長手方向に所定間隔で複数の前記開口がその下方に形成された側板部と、
前記側板部の上方端部から内方に向かって延びる天板部と、
前記側板部の下方端部から内方に向かって延びる底板部とを備え、
前記屈曲部は、前記側板部の方向に向かって延び、その先端から前記側板部までの水平方向距離を残す、請求項１又は請求項２記載の換気部材。
【請求項４】
前記傾斜部と前記屈曲部とのなす角度は、９０度から１００度に設定される、請求項３記載の換気部材。
【請求項５】
前記屈曲部は、前記傾斜部上端及び前記開口の上端を含む仮想平面上又はそれよりも上方に延びる、請求項３記載の換気部材。
【請求項６】
前記屈曲部は、その先端から前記側板部までの前記水平方向距離が、前記傾斜部の上端から前記天板部までの鉛直方向距離と同一又はそれ以上になるように延びる、請求項３記載の換気部材。
【請求項７】
前記本体部は、前記天板部の内方側端部から内方に向かって延び、前記下地躯体の上面に固定される固定部と、
前記底板部の内方側端部から垂下し、前記下地躯体の側面に固定される取付部とを更に備える、請求項３記載の換気部材。

発明の詳細な説明【技術分野】
【０００１】

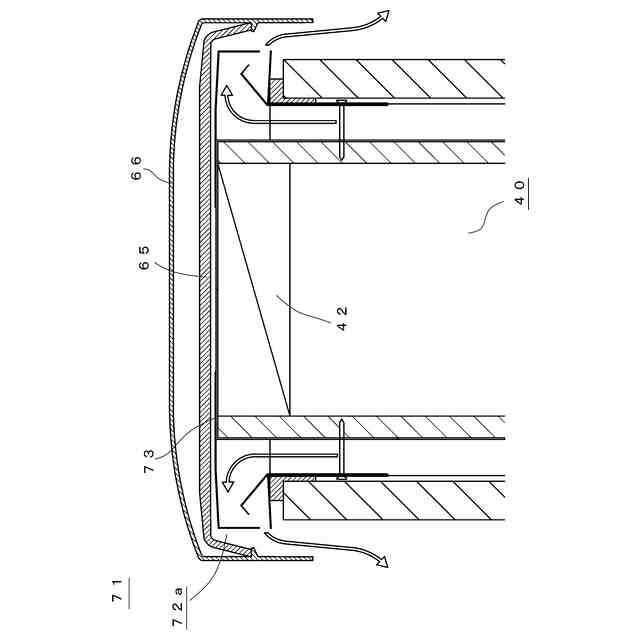

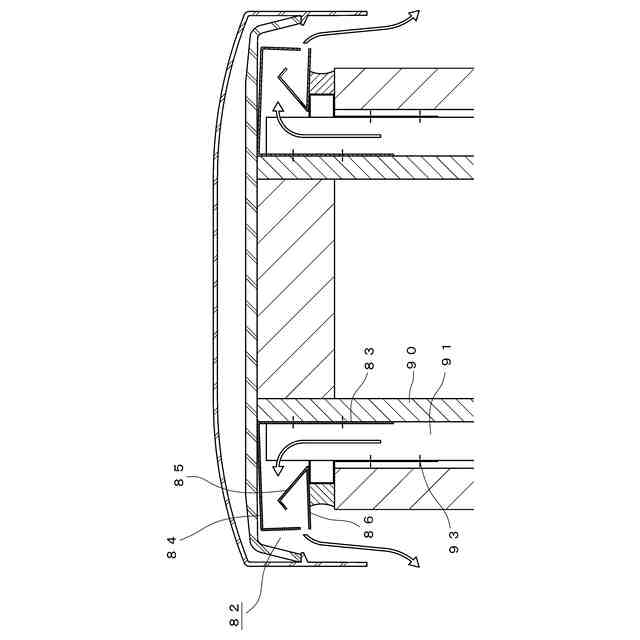

この発明は換気部材に関し、特に、家屋における小屋裏空間等の自然換気を図るために、笠木下部分に取り付けられる換気部材に関するものである。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
笠木下部分に取付けられる換気部材として、特許文献１に示すものが存在している。
【０００３】

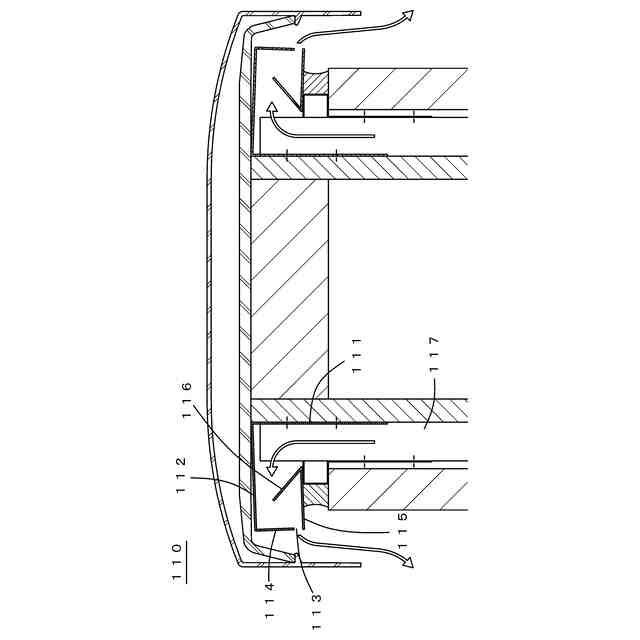

図９は従来の換気部材の笠木下部分への取付状態を示す概略断面図である。
【０００４】
図９を参照して、換気部材１１０は、下方に延びる第１垂直部１１１と、第１垂直部１１１の上端側に接続され、外方に向かって延びる第１水平部１１２と、第１水平部１１２の外方側端部に接続され、垂直下方に延びると共に長手方向に所定間隔で複数の開口１１３がその下方の長手方向に連続して形成された第２垂直部１１４と、第２垂直部１１４の下方側端部に接続され、内方に向かって延びる第２水平部１１５と、第２水平部１１５の内方側端部に接続され、外方斜め上方に向かって延びる傾斜部１１６とから構成されている。
【０００５】
このような換気部材１１０においては、建物内の湿気を含んだ空気は、図９の二重矢印で示すように、図示しない建物の通気路から通気隙間１１７を通過し、換気構造体１１０へ侵入した後、開口１１３から外部に排出される。一方、外部の空気が建物内に侵入する状況の場合には、図９の二重矢印と反対の流れとなり、これによって通気性能が発揮される。
【０００６】
又、雨水は外部の空気が建物内に侵入する場合と同じく開口１１３から換気部材１１０内に浸入する場合がある。しかしながら、換気部材１１０内には傾斜部１１６が形成されているため、雨水が通気隙間１１７内に浸入し難くなる。このように、換気部材１１０は傾斜部１１６によって通気性能及び防水性能を発揮する構成となっている。
【先行技術文献】
【特許文献】
【０００７】
特開２０２２－０８９２６７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００８】

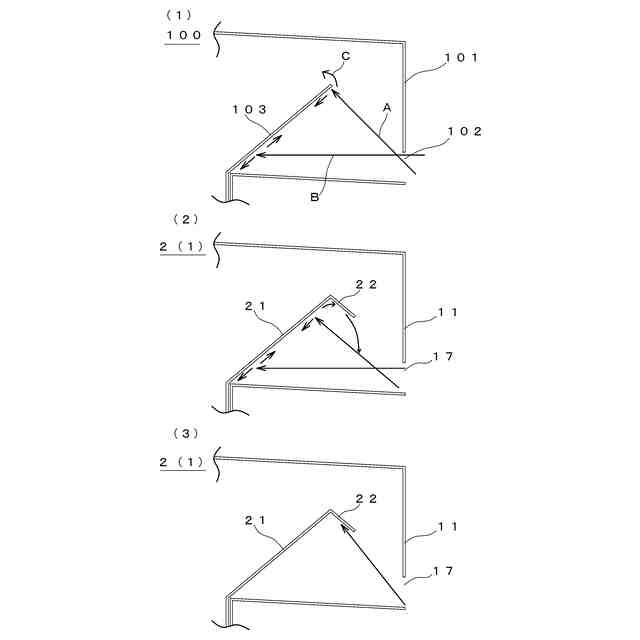

しかしながら、上記のような従来の換気部材では、風雨の勢いが強い場合、開口から浸入した雨水が傾斜部を乗り越えて内部に浸入する虞があり、防水機能の信頼性が十分であるとは言えない。
【０００９】
この発明は、上記のような課題を解決するためになされたもので、防水機能の信頼性が更に高い換気部材を提供することを目的とする。
【課題を解決するための手段】
【００１０】
上記の目的を達成するために、請求項１記載の発明は、内部に通気用空間を有する下地躯体に取り付けられる換気部材であって、内部に通気用空間と連通し得る通気路を有し、通気路と外部とを連通させる開口を備える本体部と、本体部の内側に設けられ、開口から浸入する雨水を衝突させる障壁部とを備え、障壁部は、外方斜め上方に向かって延びる傾斜部と、傾斜部の上端に接続され、外方に向かって屈曲する屈曲部とを備えるものである。
