公開番号2025079998
公報種別公開特許公報(A)
公開日2025-05-23
出願番号2023192935
出願日2023-11-13
発明の名称ペグ
出願人個人
代理人名古屋国際弁理士法人
主分類E04H 15/62 20060101AFI20250516BHJP(建築物)
要約【課題】地面から抜けにくいペグを提供すること。
【解決手段】ペグ1は、第1面13側において、頭部7の第1張出部7aの先端側から中央部3の後端側にかけて、内側に凹むように湾曲するR部33を備える。更に、第1面13において、先端部5とR部33との間に平面形状の第1平面部S1を備えるとともに、第2面17において、先端部5より後端側に平面形状の第2平面部S2を備える。且つ、先端部5と第1平面部S1との間に軸線O側に凹んだ第1凹部47を備えるとともに、第2平面部S2より後端側に軸線O側に凹んだ第2凹部43を備える。更に、軸線方向において、第1平面部S1は第2平面部S2よりも後端側にずれて配置されている。

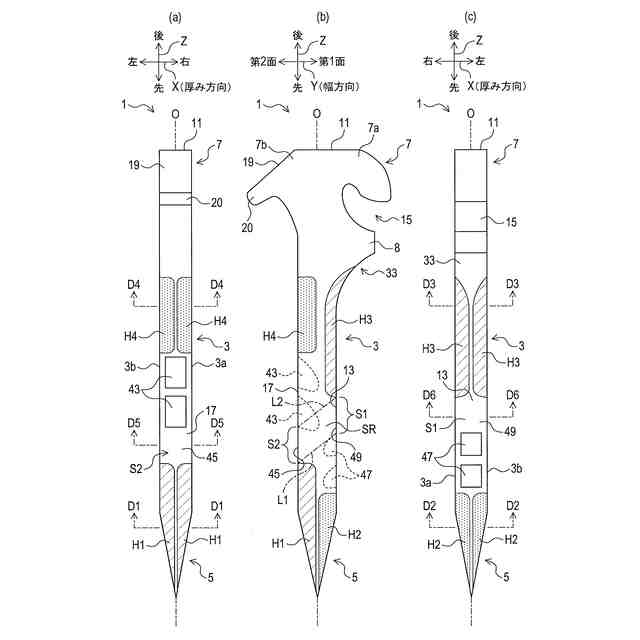

【選択図】図1
特許請求の範囲【請求項１】
固定対象物を地面に固定するために用いられるペグにおいて、
軸線方向に延びる長尺の形状を有するとともに、前記軸線方向に平行に延びて対向する第１面及び第２面を有する柱状の中央部と、
前記中央部の先端側に設けられて、前記先端側に向かって尖った形状を有する先端部と、
前記中央部の後端側に設けられて、前記ペグが地面に打ち込まれる際に外部からの打撃を受ける頭部と、
を備え、
前記頭部は、
前記第１面側において、前記第１面よりも軸線から離れた側に張り出す張出部を有するとともに、当該張出部に、前記固定対象物から延びる延長部を引っ掛ける引掛部を備え、
前記ペグは、
前記第１面側において、前記頭部の前記張出部のうち前記引掛部より前記先端側の部分から前記中央部の前記後端側にかけて、内側に凹むように湾曲するＲ部を備え、
前記第１面において、前記先端部と前記Ｒ部との間に平面形状の第１平面部を備えるとともに、前記第２面において、前記先端部より前記後端側に平面形状の第２平面部を備え、
且つ、前記第１面において、前記先端部と前記第１平面部との間に前記軸線側に凹んだ第１凹部を備えるとともに、前記第２面において、前記第２平面部より前記後端側に前記軸線側に凹んだ第２凹部を備え、
前記軸線方向において、前記第１平面部は前記第２平面部よりも前記後端側にずれて配置されている、
ペグ。
続きを表示（約 2,200 文字）【請求項２】
固定対象物を地面に固定するために用いられるペグにおいて、
軸線方向に延びる長尺の形状を有するとともに、前記軸線方向に平行に延びて対向する第１面及び第２面を有する柱状の中央部と、
前記中央部の先端側に設けられて、前記先端側に向かって尖った形状を有する先端部と、
前記中央部の後端側に設けられて、前記ペグが地面に打ち込まれる際に外部からの打撃を受ける頭部と、
を備え、
前記頭部は、
前記第１面側において、前記第１面よりも軸線から離れた側に張り出す張出部を有するとともに、当該張出部に、前記固定対象物から延びる延長部を引っ掛ける引掛部を備え、
前記ペグは、
前記第１面側において、前記頭部の前記張出部のうち前記引掛部より前記先端側の部分から前記中央部の前記後端側にかけて、内側に凹むように湾曲するＲ部を備え、
前記第１面において、前記先端部と前記Ｒ部との間に平面形状の第１平面部を備えるとともに、前記第２面において、前記先端部より前記後端側に平面形状の第２平面部を備え、
且つ、前記第１面において、前記先端部と前記第１平面部との間に前記軸線側に凹んだ第１凹部、または、前記第２面において、前記第２平面部より前記後端側に前記軸線側に凹んだ第２凹部を備え、
前記軸線方向において、前記第１平面部は前記第２平面部よりも前記後端側にずれて配置されている、
ペグ。
【請求項３】
固定対象物を地面に固定するために用いられるペグにおいて、
軸線方向に延びる長尺の形状を有するとともに、前記軸線方向に平行に延びて対向する第１面及び第２面を有する柱状の中央部と、
前記中央部の先端側に設けられて、前記先端側に向かって尖った形状を有する先端部と、
前記中央部の後端側に設けられて、前記ペグが地面に打ち込まれる際に外部からの打撃を受ける頭部と、
を備え、
前記頭部は、
前記第１面側において、前記第１面よりも軸線から離れた側に張り出す張出部を有するとともに、当該張出部に、前記固定対象物から延びる延長部を引っ掛ける引掛部を備え、
前記ペグは、
前記第１面側において、前記頭部の前記張出部のうち前記引掛部より前記先端側の部分から前記中央部の前記後端側にかけて、内側に凹むように湾曲するＲ部を備え、
前記第１面において、前記先端部と前記Ｒ部との間に平面形状の第１平面部を備えるとともに、前記第２面において、前記先端部より前記後端側に平面形状の第２平面部を備え、
且つ、前記第１面において、前記先端部と前記第１平面部との間に前記軸線と反対側に突出する第１凸部を備えるとともに、前記第２面において、前記第２平面部より前記後端側に前記軸線と反対側に突出する第２凸部を備え、
前記軸線方向において、前記第１平面部は前記第２平面部よりも前記後端側にずれて配置されている、
ペグ。
【請求項４】
固定対象物を地面に固定するために用いられるペグにおいて、
軸線方向に延びる長尺の形状を有するとともに、前記軸線方向に平行に延びて対向する第１面及び第２面を有する柱状の中央部と、
前記中央部の先端側に設けられて、前記先端側に向かって尖った形状を有する先端部と、
前記中央部の後端側に設けられて、前記ペグが地面に打ち込まれる際に外部からの打撃を受ける頭部と、
を備え、
前記頭部は、
前記第１面側において、前記第１面よりも軸線から離れた側に張り出す張出部を有するとともに、当該張出部に、前記固定対象物から延びる延長部を引っ掛ける引掛部を備え、
前記ペグは、
前記第１面側において、前記頭部の前記張出部のうち前記引掛部より前記先端側の部分から前記中央部の前記後端側にかけて、内側に凹むように湾曲するＲ部を備え、
前記第１面において、前記先端部と前記Ｒ部との間に平面形状の第１平面部を備えるとともに、前記第２面において、前記先端部より前記後端側に平面形状の第２平面部を備え、
且つ、前記第１面において、前記先端部と前記第１平面部との間に前記軸線と反対側に突出する第１凸部、または、前記第２面において、前記第２平面部より前記後端側に前記軸線と反対側に突出する第２凸部を備え、
前記軸線方向において、前記第１平面部は前記第２平面部よりも前記後端側にずれて配置されている、
ペグ。
【請求項５】
請求項１から請求項４までのいずれか１項に記載のペグであって、

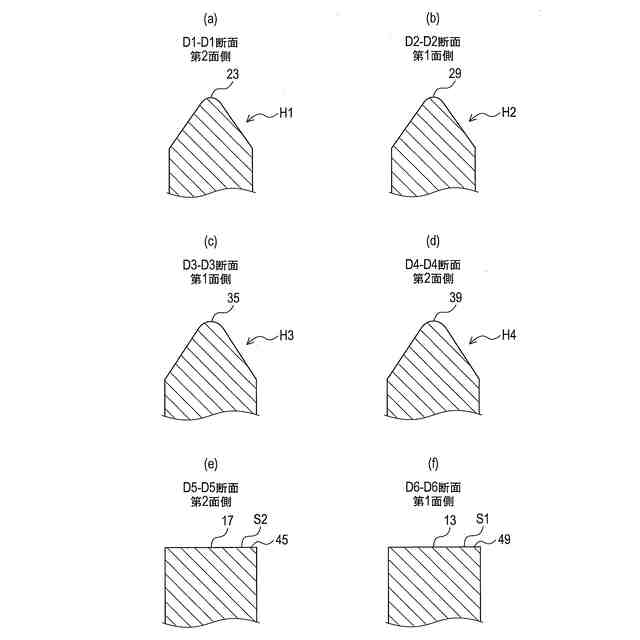

前記先端部の前記第１面側と前記中央部の前記後端側の前記第２面側とに、前記軸線方向に延びるとともに、前記軸線より離れるほど厚みが薄くなる刃状部を備えた、ペグ。
【請求項６】
請求項１から請求項４までのいずれか１項に記載のペグであって、
前記Ｒ部の前記先端側から前記中央部にかけて、及び、前記先端部の前記第２面側に、前記軸線方向に延びるとともに、前記軸線より離れるほど厚みが薄くなる刃状部を備えた、ペグ。

発明の詳細な説明【技術分野】
【０００１】
本開示は、固定対象物を地面に固定する際に利用するペグに関する。
続きを表示（約 2,400 文字）【背景技術】
【０００２】
従来、テント、サンシェード、タープなどの物品（即ち、固定対象物）を地面に固定するための用具として、細長い形状を有する金属製等のペグが用いられている。
このペグとしては、例えば、先端側を尖らせた棒状のペグが知られている。また、棒状のペグの後端側には、ハンマーで叩く頭部を備えるとともに、頭部の近傍に、テント等の固定対象物から延びるロープを引っ掛ける引掛部を設けたものが知られている（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２０２３－２４３２５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、従来のペグでは、棒状の部分を地面に打ち込んで固定するので、ペグに対して打ち込む方向と反対方向に力が加わった場合（即ち、ペグを引き抜く方向に力が加わった場合）には、ペグが地面から抜けやすいという問題があった。
【０００５】
本開示の一局面は、地面から抜けにくいペグを提供することを目的としている。
【課題を解決するための手段】
【０００６】

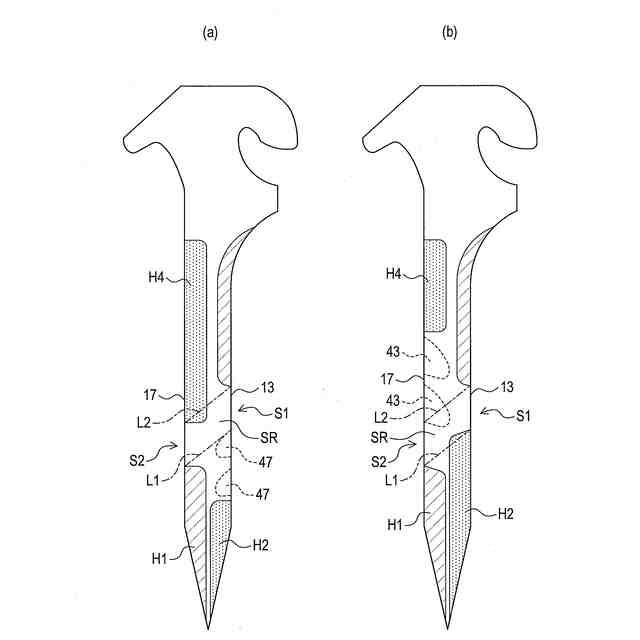

（１）本開示の一態様は、固定対象物を地面に固定するために用いられるペグに関する。ペグは、軸線方向に延びる長尺の形状を有するとともに、軸線方向に平行に延びて対向する第１面及び第２面を有する柱状の中央部と、中央部の先端側に設けられて、先端側に向かって尖った形状を有する先端部と、中央部の後端側に設けられて、ペグが地面に打ち込まれる際に外部からの打撃を受ける頭部と、を備える。頭部は、第１面側において、第１面よりも軸線から離れた側に張り出す張出部を有し、張出部に、固定対象物から延びる延長部を引っ掛ける引掛部を備える。第１面側において、頭部の張出部のうち引掛部より先端側の部分から中央部の後端側にかけて、内側に凹むように湾曲するＲ部を備える。第１面において、先端部とＲ部との間に平面形状の第１平面部を備えるとともに、第２面において、先端部より後端側に平面形状の第２平面部を備える。第１面において、先端部と第１平面部との間に軸線側に凹んだ第１凹部を備えるとともに、第２面において、第２平面部より後端側に軸線側に凹んだ第２凹部を備える。軸線方向において、第１平面部は第２平面部よりも後端側にずれて配置されている。
【０００７】

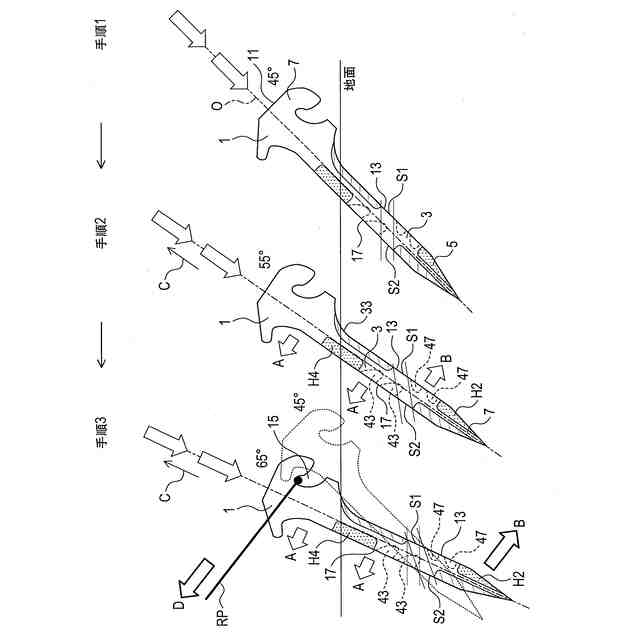

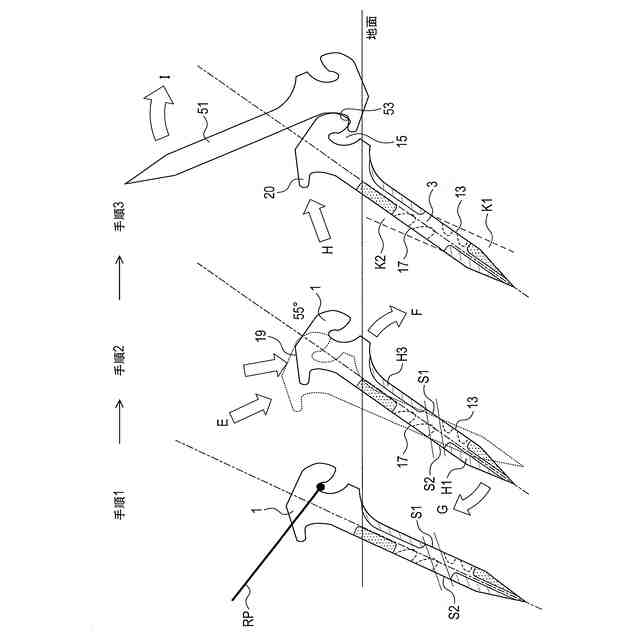

本開示では、このような構成により、ペグを地面に打ち込む場合には、ペグの先端側が第１面側に回動するとともに、ペグの後端側が第２面側に回動する。つまり、ペグは、例えば図１（ｂ）の左回転方向に回動する。これにより、第１面の第１凹部に土が入り込むとともに、第２面の第２凹部に土が入り込むので、ペグが抜けにくくなる。
【０００８】
（２）本開示の他の一態様は、固定対象物を地面に固定するために用いられるペグに関する。ペグは、軸線方向に延びる長尺の形状を有するとともに、軸線方向に平行に延びて対向する第１面及び第２面を有する柱状の中央部と、中央部の先端側に設けられて、先端側に向かって尖った形状を有する先端部と、中央部の後端側に設けられて、ペグが地面に打ち込まれる際に外部からの打撃を受ける頭部と、を備える。頭部は、第１面側において、第１面よりも軸線から離れた側に張り出す張出部を有し、張出部に、固定対象物から延びる延長部を引っ掛ける引掛部を備える。第１面側において、頭部の張出部のうち引掛部より先端側の部分から中央部の後端側にかけて、内側に凹むように湾曲するＲ部を備える。第１面において、先端部とＲ部との間に平面形状の第１平面部を備えるとともに、第２面において、先端部より後端側に平面形状の第２平面部を備える。第１面において、先端部と第１平面部との間に軸線側に凹んだ第１凹部を備えるか、または、第２面において、第２平面部より後端側に軸線側に凹んだ第２凹部を備える。軸線方向において、第１平面部は第２平面部よりも後端側にずれて配置されている。
【０００９】
本開示では、第１凹部か第２凹部のどちらか一方を備える。このような構成により、ペグを地面に打ち込む場合には、ペグの先端側が第１面側に回動するとともに、ペグの後端側が第２面側に回動する。つまり、ペグは、例えば図１（ｂ）の左回転方向に回動する。これにより、第１面の第１凹部又は第２面の第２凹部に土が入り込むので、ペグが抜けにくくなる。
【００１０】

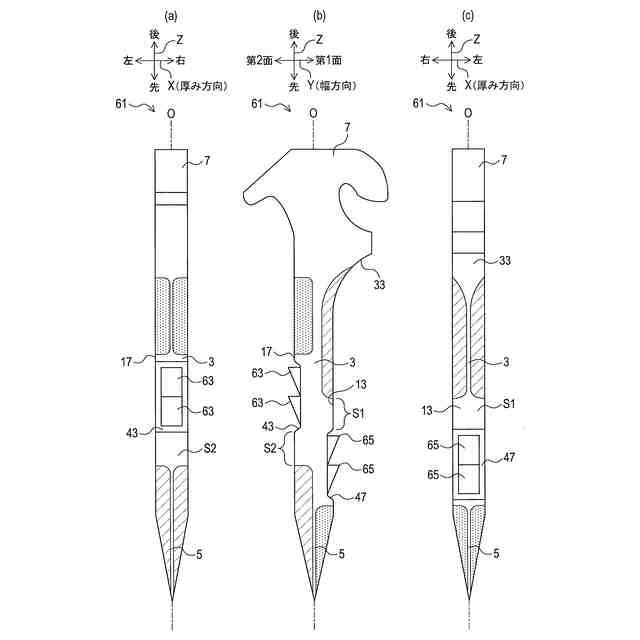

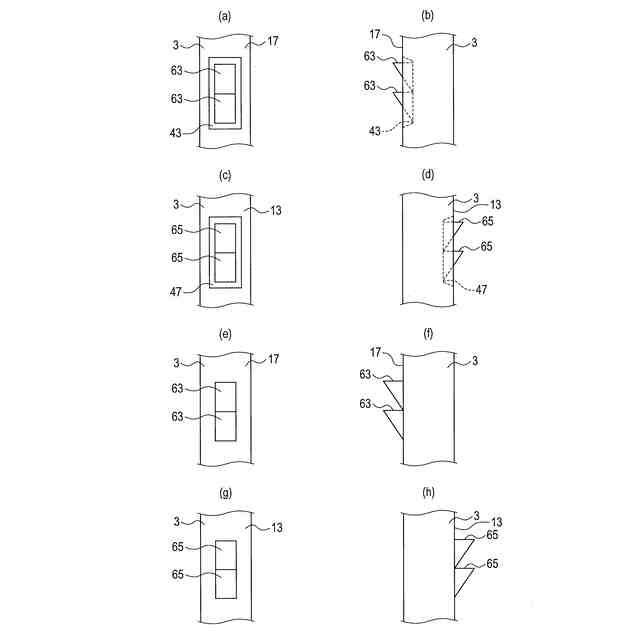

（３）本開示の他の一態様は、固定対象物を地面に固定するために用いられるペグに関する。ペグは、軸線方向に延びる長尺の形状を有するとともに、軸線方向に平行に延びて対向する第１面及び第２面を有する柱状の中央部と、中央部の先端側に設けられて、先端側に向かって尖った形状を有する先端部と、中央部の後端側に設けられて、ペグが地面に打ち込まれる際に外部からの打撃を受ける頭部と、を備える。頭部は、第１面側において、第１面よりも軸線から離れた側に張り出す張出部を有し、張出部に、固定対象物から延びる延長部を引っ掛ける引掛部を備える。第１面側において、頭部の張出部のうち引掛部より先端側の部分から中央部の後端側にかけて、内側に凹むように湾曲するＲ部を備える。第１面において、先端部とＲ部との間に平面形状の第１平面部を備えるとともに、第２面において、先端部より後端側に平面形状の第２平面部を備える。第１面において、先端部と第１平面部との間に軸線と反対側に突出する第１凸部を備えるとともに、第２面において、第２平面部より後端側に軸線と反対側に突出する第２凸部を備える。軸線方向において、第１平面部は第２平面部よりも後端側にずれて配置されている。
（【００１１】以降は省略されています）
