公開番号2025096452
公報種別公開特許公報(A)
公開日2025-06-26
出願番号2025063855,2023061852
出願日2025-04-08,2023-04-06
発明の名称作業車両
出願人井関農機株式会社
代理人
主分類A01C 15/00 20060101AFI20250619BHJP(農業;林業;畜産;狩猟;捕獲;漁業)
要約【課題】作業計画マップに基づいて、圃場に正確に供給を実行する作業車両を提供すること。
【解決手段】制御装置は、端末装置の電源がONであり、かつ、走行車体の位置を検出可能である場合に、作業計画マップにおける作業指示値に基づいて、供給装置における供給量を変更し、作業計画マップは、圃場に対応し、メッシュ状に区切られた区画毎に、作業指示値が紐付けられたマップであり、制御装置は、端末装置と通信ができないまたは、走行車体の位置が検出できない場合、供給装置における供給量を、作業指示値ではなく、設定される基準供給量とする。
【選択図】図4
特許請求の範囲【請求項１】
走行車体と、
前記走行車体に設けられ、圃場に資材を供給する供給装置と、
前記走行車体の位置に関する情報を検出する位置検出装置と、
作業を行う前記圃場における作業計画マップを記憶可能な端末装置と通信可能であり、前記供給装置を制御する制御装置と
を備え、
前記制御装置は、
前記端末装置の電源がＯＮであり、かつ、前記走行車体の位置を検出可能である場合に、前記作業計画マップにおける作業指示値に基づいて、前記供給装置における供給量を変更し、
前記作業計画マップは、前記圃場に対応し、メッシュ状に区切られた区画毎に、前記作業指示値が紐付けられたマップであり、
前記制御装置は、前記端末装置と通信ができないまたは、前記走行車体の位置が検出できない場合、前記供給装置における供給量を、前記作業指示値ではなく、設定される基準供給量とする作業車両。
続きを表示（約 280 文字）【請求項２】
前記制御装置は、前記供給量が前記供給装置の供給可能範囲外である場合、前記供給装置における供給可能範囲に設定されることを特徴とする請求項１に記載の作業車両。
【請求項３】
前記制御装置は、前記供給量が前記供給装置の供給可能範囲の下限値未満である場合、前記供給装置における供給量を、供給可能範囲の下限値に設定することを特徴とする請求項１または２に記載の作業車両。
【請求項４】
前記作業計画マップは、複数ある区画の中で、同一供給量である複数区画の供給量の設定値を一括変更することができる請求項１に記載の作業車両。

発明の詳細な説明【技術分野】
【０００１】
本発明は、作業車両に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
従来、圃場における過去の育成データに基づいて、圃場の各エリアへの供給量を示す作業計画マップを作成することが知られている（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２０１７－１８４６４０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、上記技術では、作成された作業計画マップに基づいて、圃場に正確に供給を行うことについては考慮されていない。
【０００５】
本発明は、上記に鑑みてなされたものであって、作業計画マップに基づいて、圃場に正確に供給を実行する作業車両を提供することを目的とする。
【課題を解決するための手段】
【０００６】
上記した課題を解決し、目的を達成するために、実施形態の一態様に係る作業車両は、走行車体と、前記走行車体に設けられ、圃場に資材を供給する供給装置と、前記走行車体の位置に関する情報を検出する位置検出装置と、作業を行う前記圃場における作業計画マップを記憶可能な端末装置と通信可能であり、前記供給装置を制御する制御装置とを備え、前記制御装置は、前記端末装置の電源がＯＮであり、かつ、前記走行車体の位置を検出可能である場合に、前記作業計画マップにおける作業指示値に基づいて、前記供給装置における供給量を変更し、前記作業計画マップは、前記圃場に対応し、メッシュ状に区切られた区画毎に、前記作業指示値が紐付けられたマップであり、前記制御装置は、前記端末装置と通信ができないまたは、前記走行車体の位置が検出できない場合、前記供給装置における供給量を、前記作業指示値ではなく、設定される基準供給量とする。
【発明の効果】
【０００７】
実施形態の一態様によれば、作業車両は、作業計画マップに基づいて、圃場に正確に供給を実行することができる。
【図面の簡単な説明】
【０００８】

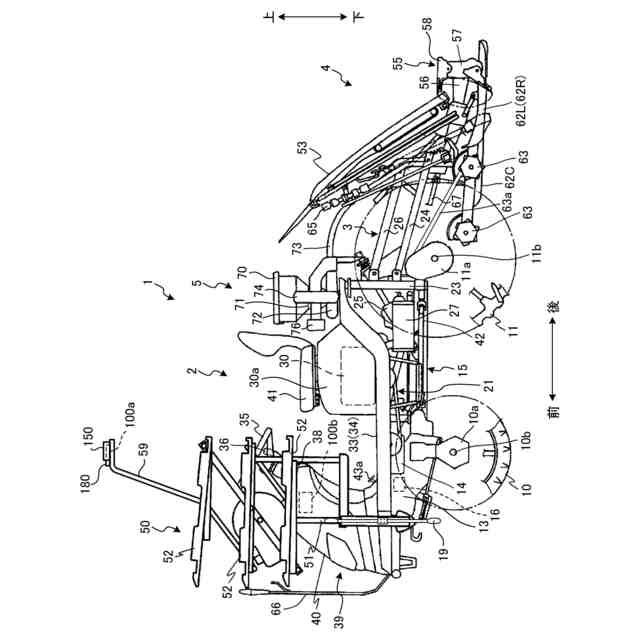

図１は、作業車両を示す側面図である。

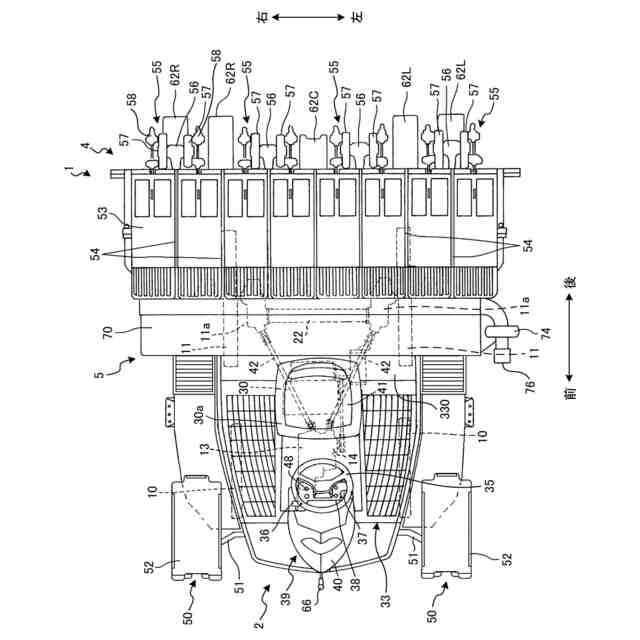

図２は、作業車両を示す平面図である。

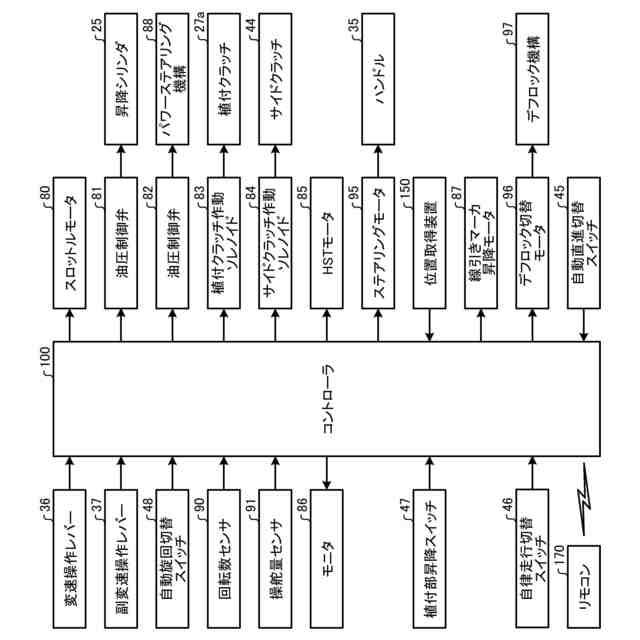

図３は、苗移植機の制御装置を中心とした制御系を示すブロック図である。

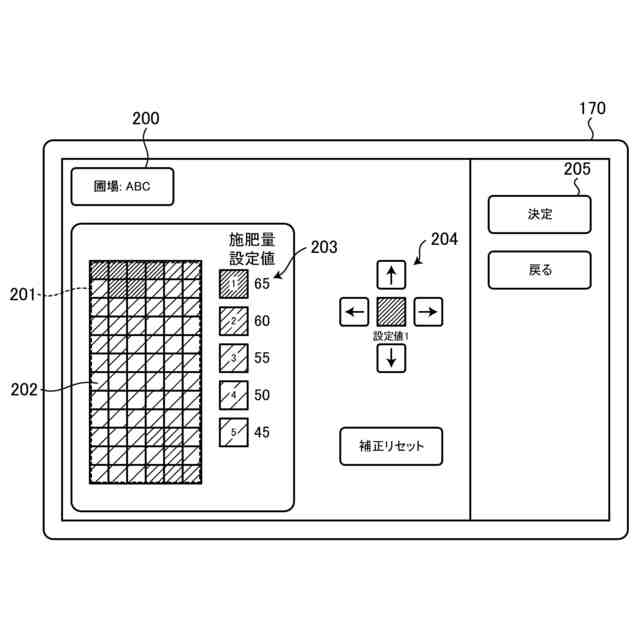

図４は、リモコンに表示される作業計画マップの一例を示す図である。

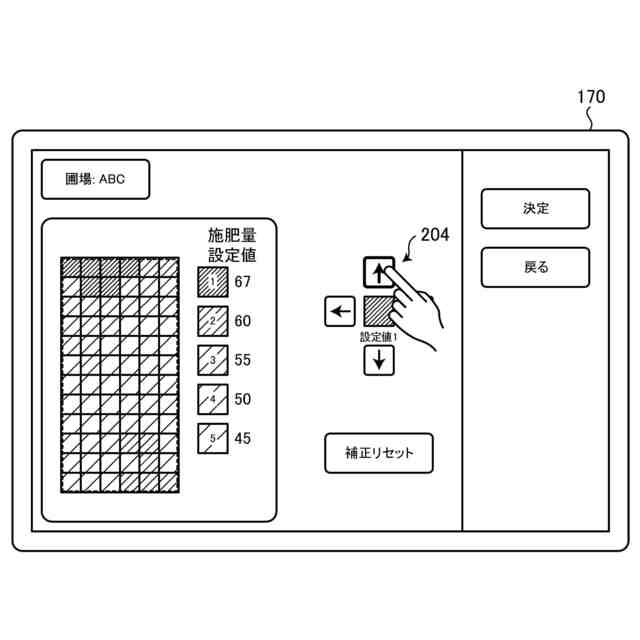

図５は、施肥量の設定値が変更される一例を示す図である。

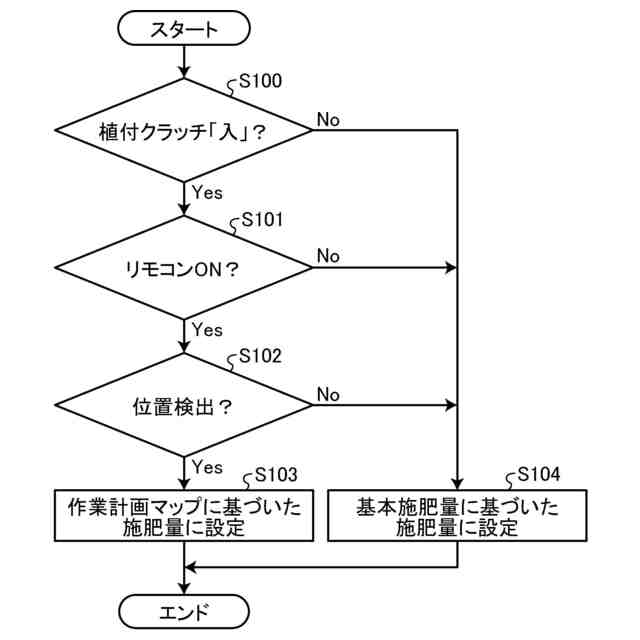

図６は、実施形態に係る施肥装置の制御処理を説明するフローチャートである。
図７は、変形例に係る苗移植機の概略を説明する図である。
【発明を実施するための形態】
【０００９】
まず、図１および図２を参照して実施形態に係る作業車両１の概要について説明する。図１は、作業車両１を示す側面図である。図２は、作業車両１を示す平面図である。
【００１０】
なお、以下の説明では、前後方向とは、作業車両１の直進時における進行方向であり、進行方向の前方側を「前」、後方側を「後」と規定する。作業車両１の進行方向とは、直進時において、操縦席４１からハンドル３５（ステアリング装置）に向かう方向である（図１および図２参照）。
（【００１１】以降は省略されています）
