特許ウォッチ

公開番号2025097851
公報種別公開特許公報(A)
公開日2025-07-01
出願番号2023214298
出願日2023-12-19
発明の名称情報処理装置
出願人トヨタ自動車株式会社
代理人弁理士法人秀和特許事務所
主分類G06T 17/00 20060101AFI20250624BHJP(計算;計数)
要約【課題】本開示の目的は、対象建造物の外観又は内観の形状又は特性に関わる構成要素に関するデータを対象建造物のBIMモデルから抽出することである。
【解決手段】情報処理装置は、対象建造物に対するユーザの視点の位置に基づいて、対象建造物のBIMモデルを含む仮想空間に一点又は複数の仮想視点を設定する。また、情報処理装置は、仮想空間において、一点又は複数の仮想視点のそれぞれからBIMモデルに向かって一本又は複数の仮想視線を描画する。さらに、情報処理装置は、対象建造物のBIMモデルにおいて各仮想視線が最初に交わる構成要素を特定する。そして、情報処理装置は、特定された各構成要素に関するデータを対象建造物のBIMモデルから抽出する。
【選択図】図3
特許請求の範囲【請求項１】
ユーザによって指定される、対象建造物に対する視点の位置を取得することと、
前記取得された視点の位置に基づいて、前記対象建造物のＢＩＭ（Building information Modeling）モデルを含む仮想空間に一点又は複数の仮想視点を設定することと、
前記仮想空間において、前記一点又は複数の仮想視点のそれぞれから前記対象建造物のＢＩＭモデルに向かって一本又は複数の仮想視線を描画することと、
前記対象建造物を構成する複数の構成要素の中から、前記対象建造物のＢＩＭモデルにおいて各仮想視線が最初に交わる構成要素を特定することと、
し、
前記特定された各構成要素に関するデータを前記対象建造物のＢＩＭモデルから抽出することと、
を実行する制御部を備える情報処理装置。
続きを表示（約 740 文字）【請求項２】
前記取得された視点の位置が前記対象建造物の全方位である場合、
前記制御部は、
前記仮想空間において前記対象建造物のＢＩＭモデルの周囲の全方位に複数の仮想視点を設定し、
前記複数の仮想視点のそれぞれから前記対象建造物のＢＩＭモデルの中心に向かって前記仮想視線を描画する、
請求項１に記載の情報処理装置。
【請求項３】
前記取得された視点の位置が前記対象建造物の所定の一方向である場合、
前記制御部は、
前記仮想空間において前記対象建造物のＢＩＭモデルの前記所定の一方向に一点又は複数の仮想視点を設定し、
前記一点又は複数の仮想視点から前記対象建造物のＢＩＭモデルの可視範囲全面に向かって一本又は複数の仮想視線を描画する、
請求項１に記載の情報処理装置。
【請求項４】
前記取得されたユーザ視点の位置が前記対象建造物の内部における特定の空間内である場合、
前記仮想空間において前記対象建造物のＢＩＭモデルにおける前記特定の空間内に一点または複数の仮想視点を設定し、
前記一点または複数の仮想視点のそれぞれから、前記対象建造物のＢＩＭモデルにおける前記特定の空間内の全方位に向かって複数の仮想視線を描画する、
請求項１に記載の情報処理装置。
【請求項５】
前記対象建造物のＢＩＭモデルにおいて構成要素間に形成された所定の幅より小さい隙間を、前記描画された仮想視線のうちのいずれかが通過した場合、前記制御部は、前記隙間を通過した仮想視線をキャンセルすることをさらに実行する、
請求項１から４のいずれか一項に記載の情報処理装置。

発明の詳細な説明【技術分野】
【０００１】
本開示は、ＢＩＭ（Building information Modeling）モデルから特定のデータを抽出
する技術に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
特許文献１には、ＢＩＭデータを用いた光環境のシミュレーションに関する技術が開示されている。特許文献１に開示の技術では、第１処理部が、ＢＩＭデータを構成する部材のうち建物の光環境に影響する部材を抽出する。第２処理部が、第１処理部が抽出した部材の光環境に関連する特性のデータを用いて、建物の光環境に要求される所定の条件を満足するように、照明設備に関する特性のデータを定める。
【０００３】
特許文献２には、設計物の避難安全検証の計算に設計物のモデル情報を用いるための技術が開示されている。特許文献３には、３次元の建物データから部屋モデルを抽出するための技術が開示されている。
【先行技術文献】
【特許文献】
【０００４】
国際公開第２０１６／０８８３３５号
特開２０２２－０９７８０５号公報
国際公開第２０１６／１４７３０４号
【発明の概要】
【発明が解決しようとする課題】
【０００５】
本開示の目的は、対象建造物の外観又は内観の形状又は特性に関わる構成要素に関するデータを対象建造物のＢＩＭモデルから抽出することである。
【課題を解決するための手段】
【０００６】
本開示の態様に係る情報処理装置は、
ユーザによって指定される、対象建造物に対する視点の位置を取得することと、
前記取得された視点の位置に基づいて、前記対象建造物のＢＩＭ（Building information Modeling）モデルを含む仮想空間に一点又は複数の仮想視点を設定することと、
前記仮想空間において、前記一点又は複数の仮想視点のそれぞれから前記対象建造物のＢＩＭモデルに向かって一本又は複数の仮想視線を描画することと、
前記対象建造物を構成する複数の構成要素の中から、前記対象建造物のＢＩＭモデルにおいて各仮想視線が最初に交わる構成要素を特定することと、
し、
前記特定された各構成要素に関するデータを前記対象建造物のＢＩＭモデルから抽出することと、
を実行する制御部を備える。
【発明の効果】
【０００７】
本開示によれば、対象建造物の外観又は内観の形状又は特性に関わる構成要素に関するデータを対象建造物のＢＩＭモデルから抽出することができる。
【図面の簡単な説明】
【０００８】

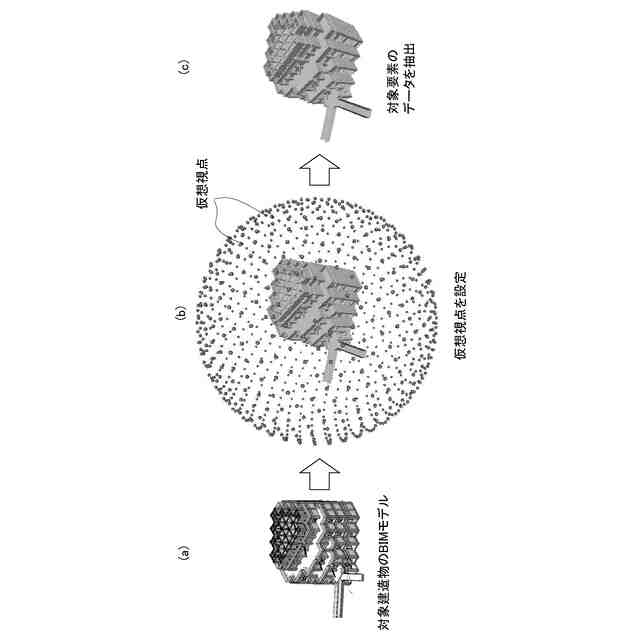

図１は、対象建造物のＢＩＭモデルからデータを抽出するためのデータ抽出処理の概略を説明するための図である。

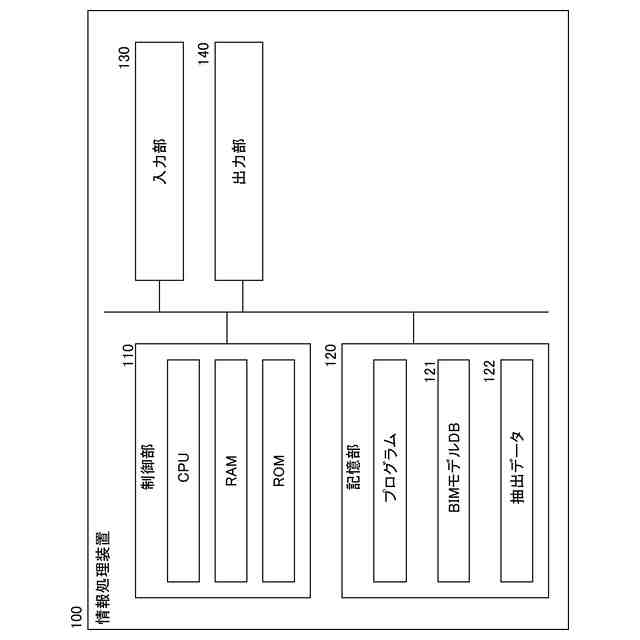

図２は、情報処理装置のハードウェアの概略構成し示すブロック図である。

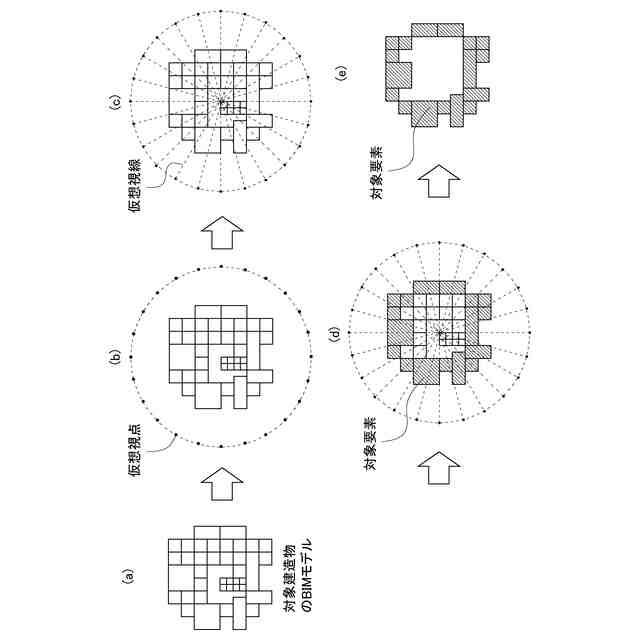

図３は、ユーザ視点の位置が対象建造物の周囲の全方位である場合のデータ抽出処理について説明するための図である。

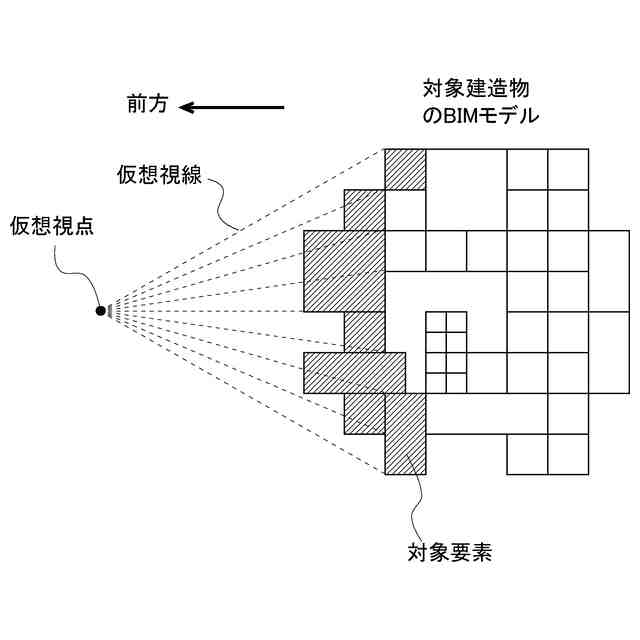

図４は、ユーザ視点の位置が対象建造物の前方である場合のデータ抽出処理について説明するための図である。

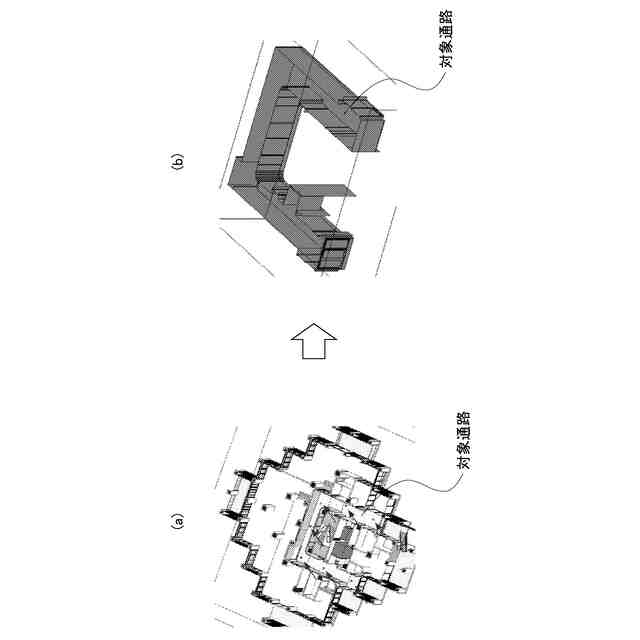

図５は、ユーザ視点の位置が対象建造物の特定の通路内である場合のデータ抽出処理について説明するための図である。

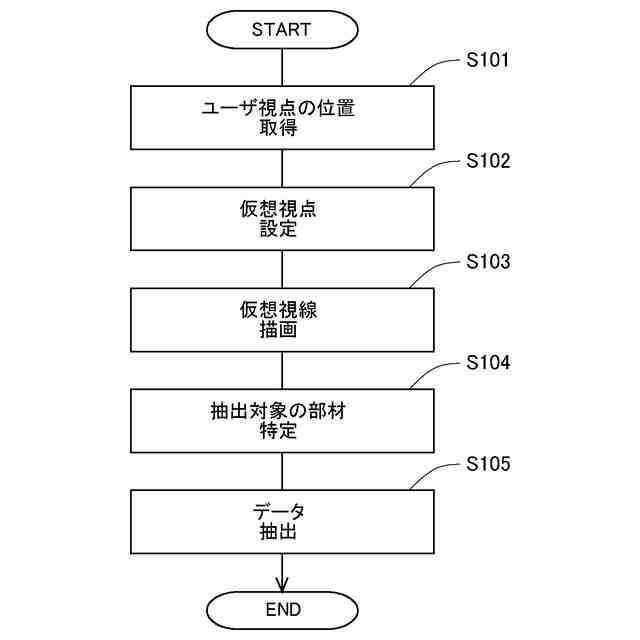

図６は、データ抽出処理のフローを示すフローチャートである。
【発明を実施するための形態】
【０００９】
建造物の三次元モデルとしてＢＩＭモデルが使用される場合がある。ＢＩＭモデルは建造物を構成する各要素（構成要素）に関するデータの集合体である。なお、建造物の構成要素には、建造物本体を形成する部材（柱、壁、ドア等）のみならず、建造物に設置される各種設備（家具、空調機、照明器具等）が含まれる。また、ＢＩＭモデルは、各構成要素の寸法、形状等の形態に関するデータのみならず、各構成要素の属性（種別、メーカー、品番等）、材質、性能、価格等の建造物の設計、施工、分析、維持管理等に関わる様々なデータを有している。
【００１０】
ＢＩＭモデルによれば、建造物の各構成要素に関する様々なデータを一元的に管理することができる。一方で、ＢＩＭモデルは膨大なデータを有することから、データ容量が非常に大きい。そのため、建造物の全体又は一部の外観又は内観の形状又は特性について検討する際にＢＩＭモデルを使用してビジュアライズ又は各種のシミュレーションを行う場合、データ容量が過剰に大きいために、コンピュータでの演算処理に時間がかかってしまう、という課題が発生し得る。本開示は、このような課題に鑑みてなされたものである。
（【００１１】以降は省略されています）
