特許ウォッチ

公開番号2025100008
公報種別公開特許公報(A)
公開日2025-07-03
出願番号2023217077
出願日2023-12-22
発明の名称固形粉体化粧料
出願人株式会社ノエビア
代理人
主分類A61K 8/25 20060101AFI20250626BHJP(医学または獣医学;衛生学)
要約【課題】
多孔質球状シリカを10質量%以上配合しても、使用感、落下強度が良好でケーキングが生じない固形粉体化粧料を提供することを課題とする。
【解決手段】
(A)～(C)を含有する固形粉体化粧料を提供する。
(A)吸油量110mL/100g未満の多孔質球状シリカを10質量%以上
(B)金属石鹸
(C)抱水性油剤
【選択図】なし
特許請求の範囲【請求項１】
（Ａ）～（C）を含有する固形粉体化粧料。
（Ａ）吸油量１１０ｍＬ／１００ｇ未満の多孔質球状シリカを１０質量％以上
（Ｂ）金属石鹸
（Ｃ）抱水性油剤

発明の詳細な説明【技術分野】
【０００１】
本発明は、固形粉体化粧料に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
パウダーファンデーションに代表される固形粉末化粧料には、なめらかな使用感や柔らかな感触を付与する目的で、マイクロプラスチックビーズが配合されていることが多い（特許文献１、２参照）。しかしながら、近年、マイクロプラスチックビーズが海洋環境において大きな問題になっており、マイクロプラスチックビーズを含有しない化粧料が求められている。
【０００３】
係る課題を解決するため、多孔質球状シリカと抱水性油剤とホスホリルコリン基含有重合体を含有する固形粉体化粧料が提案されている（特許文献３参照）。しかしながら多孔質球状シリカを１０質量％配合すると使用感、落下強度が低下し、ケーキングしやすくなるという課題があった。
【先行技術文献】
【特許文献】
【０００４】
特開平７－３００４１０号公報
特表平１０－５０２３８９号公報
特開２０２２－７５０５８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
本発明は、前述のような問題点に鑑みてなされたもので、多孔質球状シリカを１０質量％以上配合しても、使用感、落下強度が良好でケーキングが生じない固形粉体化粧料を提供することを課題とする。
【課題を解決するための手段】
【０００６】
本発明者らは、かかる課題について鋭意検討した結果、本発明を完成するにいたった。すなわち本発明は次のとおりである。
（Ａ）～（C）を含有する固形粉体化粧料。
（Ａ）吸油量１１０ｍＬ／１００ｇ未満の多孔質球状シリカを１０質量％以上
（Ｂ）金属石鹸
（Ｃ）抱水性油剤
【発明の効果】
【０００７】
本発明の固形粉体化粧料は、多孔質球状シリカを１０質量％以上配合しても、使用感、落下強度が良好でケーキングが生じないという効果を発揮する。
【発明を実施するための形態】
【０００８】
以下、本発明を実施するための形態について詳細に説明する。ただし、本発明は以下の実施形態に限定されるものではない。
【０００９】
（Ａ）吸油量１１０ｍＬ／１００ｇ未満の多孔質球状シリカを１０質量％以上
本発明の固形粉体化粧料に配合する成分（Ａ）吸油量１１０ｍＬ／１００ｇ未満の多孔質球状シリカは、吸油量が１１０ｍＬ／１００ｇ未満であることが必須である。吸油量の下限は２０ｍＬ／１００ｇ以上であることが好ましい。吸油量が２０ｍＬ／１００ｇ未満の場合、多孔質球状シリカではなく、無孔質シリカとなる場合がある。なお、本発明でいう吸油量は、ＪＩＳＫ５１０１（精製あまに油）により求められる。
【００１０】
係る多孔質球状シリカは市販のものを用いてもよい。例えばゴッドボールＤ－１１Ｃ（吸油量１００ｍＬ／１００ｇ）、ゴッドボールＤ－２５Ｃ（吸油量９０ｍＬ／１００ｇ）、ゴッドボールＧ－６Ｃ（吸油量３０ｍＬ／１００ｇ）（以上鈴木油脂工業社製）、ＳＡＴＩＮＩＥＲＭ５（吸油量６０ｍＬ／１００ｇ）、ＳＡＴＩＮＩＥＲＭ１３（吸油量６０ｍＬ／１００ｇ）（以上日揮触媒化成社製）、ＳＢ－１５０（吸油量６０ｍＬ／１００ｇ）（三好化成工業社製）、ＳＥＮＳＩＢＥＡＤＳＩ３２０（吸油量５０ｍＬ／１００ｇ）（ＳＥＮＳＩＥＮＴＴＥＣＨＮＯＬＯＧＩＥＳ社製）、ＳＩＬＮＯＳ２６０（吸油量８０ｍＬ／１００ｇ）、ＳＩＬＮＯＳ２９０（吸油量８０ｍＬ／１００ｇ）（以上ＡＢＣＮＡＮＯＴＥＣＨ社製）などが例示される。これらの多孔質球状シリカは１種を単独で又は２種以上を併用して用いることができる。

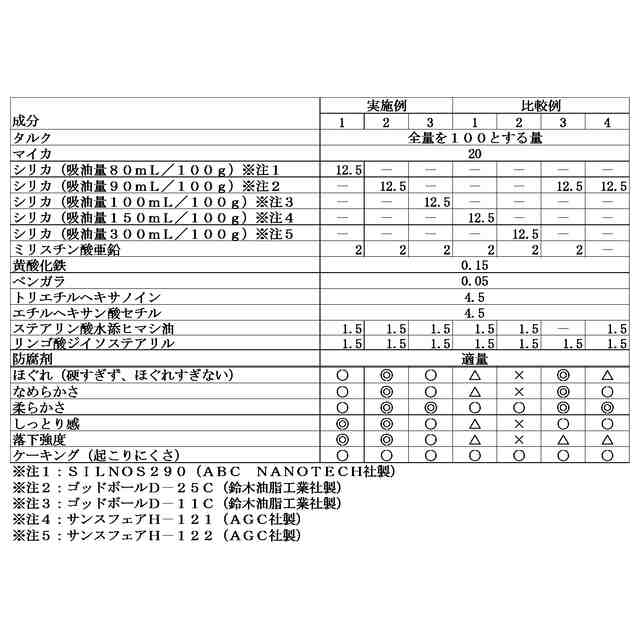

（【００１１】以降は省略されています）

関連特許
