特許ウォッチ

公開番号2025100814
公報種別公開特許公報(A)
公開日2025-07-03
出願番号2025069918
出願日2025-04-03
発明の名称過酸化脂質吸着材
出願人太平化学産業株式会社
代理人
主分類A61K 8/24 20060101AFI20250626BHJP(医学または獣医学;衛生学)
要約【課題】過酸化脂質の吸着性能に優れた吸着材を提供する。
【解決手段】
本発明の吸着材は、Ca/P(モル比)=1.6～1.8である高結晶性ヒドロキシアパタイトであり、その結晶形状は粉末であることが好ましい。
【選択図】なし
特許請求の範囲【請求項１】
Ｃａ／Ｐのモル比が１．６～１．８の粉末ヒドロキシアパタイトを焼成して得られる過酸化脂質吸着材。
続きを表示（約 270 文字）【請求項２】
請求項１記載の粉末ヒドロキシアパタイトを６００～７００℃で焼成して得られる過酸化脂質吸着材。
【請求項３】
請求項１～２のいずれかに記載のＸ線回折解析結果のｄ＝２．８１４Åの半値幅が０．２～０．６°である過酸化脂質吸着材。
【請求項４】
請求項１～３のいずれかに記載のＢＥＴ比表面積が１０ｍ
２
／ｇ以上である過酸化脂質吸着材。
【請求項５】
請求項１～４のいずれかに記載の焼成ヒドロキシアパタイト１０ｗｔ％懸濁液のｐＨが７～１２の過酸化脂質吸着材。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ヒドロキシアパタイトの過酸化脂質吸着に関する。
続きを表示（約 2,700 文字）【背景技術】
【０００２】
過酸化脂質は、老化や疾病との関連性が注目されている（非特許文献１、非特許文献２）。皮膚上では、皮脂腺から分泌された皮脂が空気中の酸素や紫外線によって酸化され、過酸化脂質となると言われており（非特許文献３）、その皮脂の１２％がスクワレンである（非特許文献４）。皮脂に含まれる脂質の中でも、スクワレンが活性酸素の第一ターゲットとなり、スクワレンから脂質過酸化反応が起こることが分かっている（非特許文献５）。スクワレンの過酸化物が細胞毒性を示し（非特許文献６）、スクワレン等の皮膚の脂質や化粧品に含まれる脂質が酸化されることにより、皮膚の老化、ニキビの発生や肌荒れの原因となっている（非特許文献７）。ファンデーションなどに使用される酸化チタンは、スクワレンの酸化促進を引き起こすことがわかっており（非特許文献８）、皮脂吸着に優れたシリカが化粧品に添加されているが、健康に対する有害性（刺激性、発がん性等）が指摘されている（非特許文献９）。そこで、生体親和性に優れ、過酸化脂質を吸着することで知られているヒドロキシアパタイトに注目が集まっている。ヒドロキシアパタイト［Ｃａ
１０
（ＰＯ
４
）
６
（ＯＨ）
２
またはＣａ
１０－Ｚ
（ＨＰＯ
４
）
Ｚ
（ＰＯ
４
）
６－Ｚ
（ＯＨ）
２－ｚ
・ｎＨ
２
Ｏ）］（以下ＨＡＰ）は、人間の骨や歯の主要構成物質であり、生体内に埋入された場合に生体との親和性が良く、自然骨との化学結合性も極めて良好であるので、人工骨や人工歯等の素材として用いられている。また蛋白質との親和性が良好であることを利用してクロマトグラフィー用のカラム充填材としても用いられている。
【０００３】
特許文献１には、結晶性の低いＨＡＰの方が各種物質に対して優れた吸着性能を示すことが開示されている。しかし、過酸化脂質吸着能を評価する試験では、溶剤としてヘキサンを使用しており、化粧品等に配合し、実際に皮膚へ塗布する条件とは大きく異なる。
【０００４】
特許文献２には、化粧料が球状のＨＡＰ焼結体粒子を含むことにより、皮膚への塗布後に経時的に発生するテカリ及び色調の変化を抑制することが開示されているが、ＨＡＰの過酸化脂質吸着量については言及されていない。また、より好ましい焼成温度は５００～１２００℃となっており、ＯＨ基が欠落する温度を含んでいるため十分な効果が期待できない。
【先行技術文献】
【０００５】
特開２００３－１２６６８７
特開２０２２－３６５０８
内山，松尾，“過酸化脂質と生体”（１９８５）学会出版センター
井上，“活性酸素と疾患”（１９８７）学会出版センター
早川律子，臨床皮膚，２９，１８１（１９７５）
ＮｉｃｏｌａｉｄｅｓＮ．Ｓｃｉｅｎｃｅ，１８６：１９－２６，（１９７４）．
河野善行，高橋元次，油化学，４４，２４８－２５５（１９９５）
河野善行，萩野滋延，森眞輝，阪本興彦，中村哲治，高橋元次，日本化粧品技術者会誌，２７，３３－４０（１９９３）．
河野善行，宮地良樹，２０（２），１１９－１２９（２０００）
Ｊ．Ｓｏｃ．Ｃｏｓｍｅｔ．Ｃｈｅｍ．Ｊｐｎ．，３３（３），２９７－３００（１９９９）．
厚生労働省職場のあんぜんサイト
【発明の概要】
【発明が解決しようとする課題】
【０００６】
このような背景から、化粧品等に配合し、実際に皮膚へ塗布する条件に近い方法で過酸化脂質吸着能を評価し、過酸化脂質吸着能に優れた吸着材を提供することにある。
【課題を解決するための手段】
【０００７】
本発明の過酸化脂質吸着材は、粉末ＨＡＰを焼成することにより、優れた過酸化脂質吸着能を有することを特徴とする。
【発明の効果】
【０００８】
本発明は、安全性及び生体親和性が高く、肌にやさしい過酸化脂質吸着材を提供することが可能となる。
【発明を実施するための形態】
【０００９】
結晶性が高いと物理的、化学的安定性が向上し、結晶面が定まることにより吸着力が向上すると考えられている。上記条件で焼成した粉末ＨＡＰ（以下、焼成粉末ヒドロキシアパタイトまたは焼成粉末ＨＡＰと呼ぶことがある）が、過酸化脂質吸着能を発揮できる理由については、その全てを解明し得た訳ではないが、おそらく次のように考えることができた。即ち、上記焼成によって、ＨＡＰの結晶構造が安定化するために、結晶構造の再構築が行われると考えられ、固体表面に存在するＨ
２
Ｏの脱離、ＯＨ基の再配列などが起こるものと考えられる。また、８００℃以上で脱水によりＯＨ基が脱離し、過酸化脂質吸着能が低下すると考えられる。さらに、結晶性が低すぎる、または高すぎる、ＢＥＴ比表面積が低すぎる、または高すぎると吸着能が低下するため、結晶性やＢＥＴ比表面積をコントロールすることが重要である。
【００１０】
実施形態として、本発明の過酸化脂質吸着材は、不定形の粉末状ＨＡＰ（以下粉末ＨＡＰと呼ぶ）であり、Ｃａ／Ｐのモル比が１．６～１．８の粉末ＨＡＰを特定の条件で焼成することを特徴とする（以下焼成粉末ＨＡＰ）。このときの焼成温度は２００～８００℃とすることが好ましく、より好ましくは５００～８００℃、さらに好ましくは６００～７００℃である。このときの焼成雰囲気については、特に限定するものではなく、大気中若しくは不活性雰囲気中（例えば、窒素雰囲気）のいずれも採用でき、前記焼成した後は、必要に応じて粉砕され、平均粒径が１～３０μｍ程度の粉末とされる。Ｘ線回折解析結果はｄ＝２．８１４Åの半値幅が０．２～０．６°であることが好ましく、より好ましくは０．２４～０．４１°、さらに好ましくは０．３０～０．３５°である。ＢＥＴ比表面積は１０ｍ
２
／ｇ以上が好ましく、より好ましくは２０～５０ｍ
２
／ｇ、さらに好ましくは２５～４０ｍ
２
／ｇである。焼成粉末ＨＡＰを１０ｗｔ％に懸濁した液のｐＨは７～１２が好ましく、より好ましくは８～１２、さらに好ましくは９～１２である。
（【００１１】以降は省略されています）

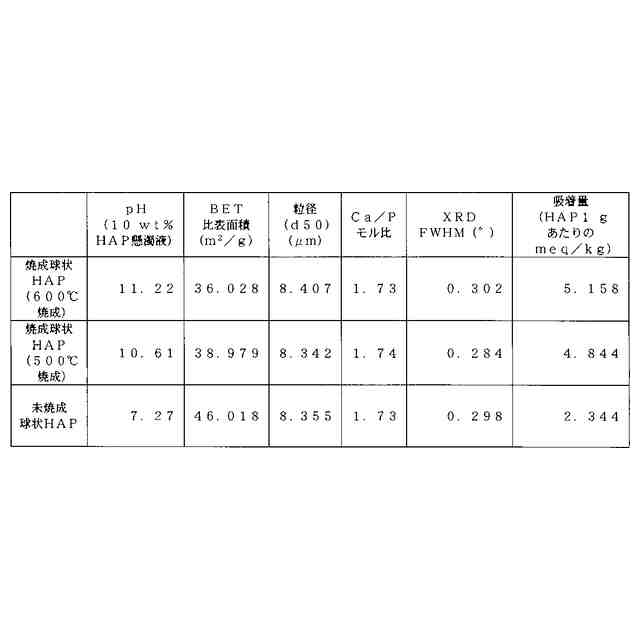

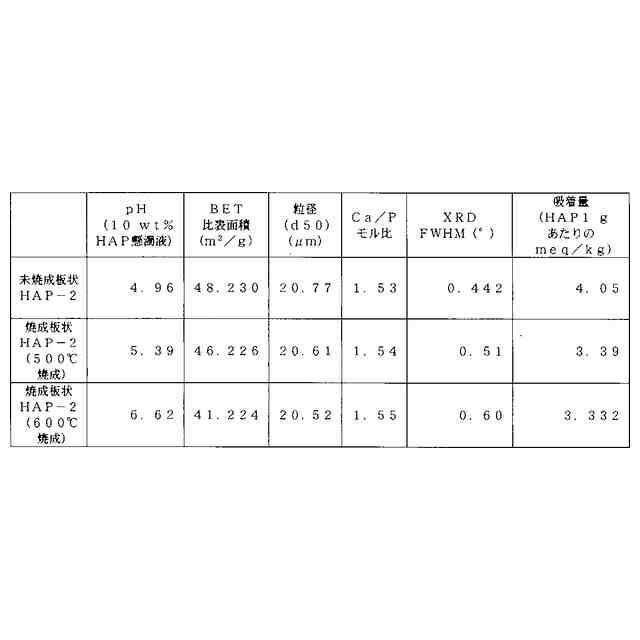

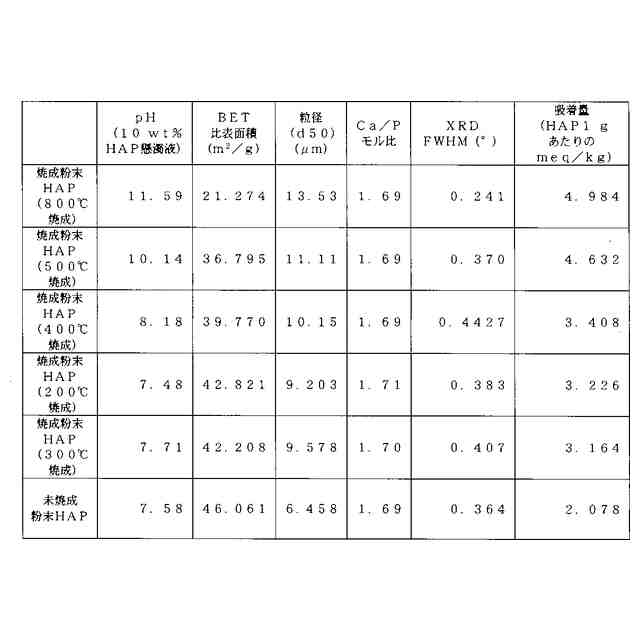

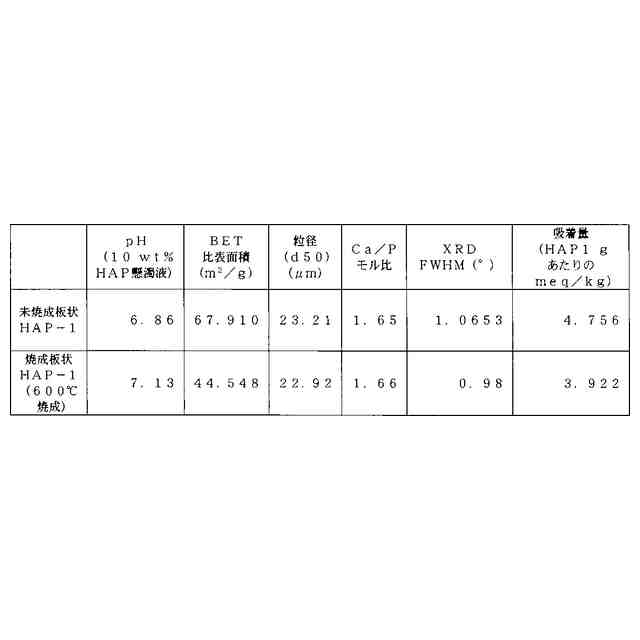

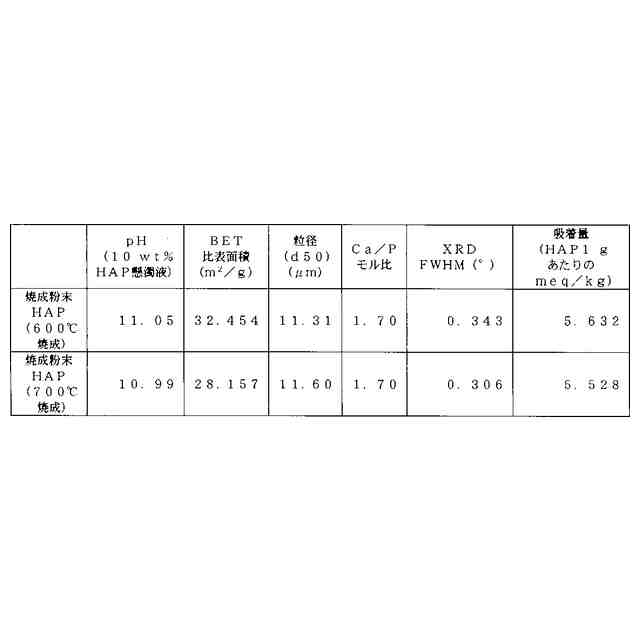

関連特許
