発明の名称模型部品及び模型玩具
出願人株式会社バンダイ
代理人弁理士法人大塚国際特許事務所
主分類A63H 3/36 20060101AFI20250926BHJP(スポーツ;ゲーム;娯楽)
要約【課題】模型玩具の姿勢制御における新規な仕組みを備えた模型部品、及び、当該模型部品を用いた模型玩具を提供する。
【解決手段】模型玩具の玩具部品であって、第1のパーツと、第2のパーツと、第3のパーツと、第4のパーツとを備え、前記第1のパーツは、前記第2のパーツおよび前記第3のパーツと回動可能に接続され、前記第2のパーツと前記第3のパーツとは回動可能に接続され、前記第4のパーツは、前記第1のパーツの前記回動に応じて連動するように前記第1のパーツと接続され、前記第2のパーツが前記第3のパーツに対して回動されることに応じて、前記第1のパーツが前記第2のパーツおよび前記第3のパーツに対して回動し、前記第4のパーツが前記第1のパーツの回動と連動して前傾するように構成されている。
【選択図】図1
特許請求の範囲【請求項１】
模型玩具の玩具部品であって、
第１のパーツと、第２のパーツと、第３のパーツと、第４のパーツとを備え、
前記第１のパーツは、前記第２のパーツおよび前記第３のパーツと回動可能に接続され、
前記第２のパーツと前記第３のパーツとは回動可能に接続され、
前記第４のパーツは、前記第１のパーツの前記回動に応じて連動するように前記第１のパーツと接続され、
前記第２のパーツが前記第３のパーツに対して回動されることに応じて、前記第１のパーツが前記第２のパーツおよび前記第３のパーツに対して回動し、前記第４のパーツが前記第１のパーツの回動と連動して前傾するように構成された玩具部品。
続きを表示（約 1,500 文字）【請求項２】
前記第１のパーツは、第１の開口、第１の突起部及び第２の突起部を有し、
前記第２のパーツは、第２の開口及び第３の開口を有し、
前記第３のパーツは、第４の開口、第３の突起部、第４の突起部、第５の開口を有し、
前記第４のパーツは、第５の突起部と、第６の突起部とを有し、
前記第１のパーツの前記第１の開口と前記第４のパーツの前記第５の突起部とが係合することにより、前記第４のパーツが前記第１のパーツの回動に連動し、
前記第１のパーツの前記第２の突起部と、前記第２のパーツの前記第３の開口とが係合し、前記第１のパーツの前記第１の突起部と、前記第３のパーツの前記第４の開口とが係合することにより、前記第２のパーツが前記第３のパーツに対して回動されることに応じて前記第１のパーツが前記第２のパーツおよび前記第３のパーツに対して回動され、
前記第２のパーツの前記第２の開口と、前記第３のパーツの前記第４の突起部とが係合することにより、前記第２のパーツと前記第３のパーツとが回動可能に接続される、ように構成された請求項１に記載の玩具部品。
【請求項３】
前記第３のパーツの前記第５の開口と、前記第４のパーツの前記第６の突起部とが係合し、
前記第４のパーツが、前記第１のパーツの前記第２のパーツと前記第３のパーツとに対する回動と連動する場合に、前記第４のパーツの第６の突起部は、前記第３のパーツの前記第５の開口内を第１の位置から第２の位置に移動するように構成された、請求項２に記載の玩具部品。
【請求項４】
前記第１の位置は、前記第５の開口における第１の端部に近い位置であり、前記第２の位置は、前記第５の開口における前記第１の端部とは反対側の第２の端部に近い位置であって、
前記第６の突起部が、前記第５の開口内の前記第２の位置にある場合に、前記第４のパーツの少なくとも一部が前記第３のパーツから最も離間して位置する、請求項３に記載の玩具部品。
【請求項５】
第５のパーツを更に備え、
前記第５のパーツの少なくとも一部は前記第３のパーツの内側に配置され、
前記第５のパーツは、前記第１のパーツが前記第２のパーツと前記第３のパーツとに対して回動した場合に、前記第１のパーツの下側端部の少なくとも一部を収容する第６の開口を有する、請求項４に記載の玩具部品。
【請求項６】
前記第５のパーツは、第１の他の玩具部品と回動可能に接続するための突起部を更に有する、請求項５に記載の玩具部品。
【請求項７】
前記第４のパーツは、第２の他の玩具部品を回動可能に接続するための第７の開口を更に有する、請求項６に記載の玩具部品。
【請求項８】
前記第２の他の玩具部品は、前記第４のパーツの前記前傾の前後のいずれの状態においても回動可能に前記第４のパーツに接続される、請求項７に記載の玩具部品。
【請求項９】
前記第４のパーツは、第１のサブパーツと第２のサブパーツとが回動可能に接続されて構成され、
前記第１のサブパーツが前記第５の突起部と、前記第７の開口とを有し、
前記第２のサブパーツが前記第６の突起部を有する、請求項８に記載の玩具部品。
【請求項１０】
前記第１のサブパーツは、前記第１のパーツと前記第２のサブパーツとに対し、第５の突起部に基づく軸において回動可能に構成されている、請求項９に記載の玩具部品。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、模型部品及び模型玩具に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
特許文献１には、人形玩具のような模型玩具において胴体部、腕部、脚部等の各部位に関節構造を設けることが記載されている。ユーザは、このような模型玩具を所望の姿勢にすることができる。
【先行技術文献】
【特許文献】
【０００３】
実開平１－１３８４９２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
模型玩具において姿勢制御に関する様々な仕組みが提案されているが、模型玩具の形状や所望の可動域等によっては従来の仕組みは適さない場合もあり、模型玩具の姿勢制御における新規な仕組みの提案が求められていた。
【０００５】
本発明は、模型玩具の姿勢制御における新規な仕組みを備えた模型部品、及び、当該模型部品を用いた模型玩具を提供することを可能にする。
【課題を解決するための手段】
【０００６】
本発明は、例えば、模型玩具の玩具部品であって、第１のパーツと、第２のパーツと、第３のパーツと、第４のパーツとを備え、前記第１のパーツは、前記第２のパーツおよび前記第３のパーツと回動可能に接続され、前記第２のパーツと前記第３のパーツとは回動可能に接続され、前記第４のパーツは、前記第１のパーツの前記回動に応じて連動するように前記第１のパーツと接続され、前記第２のパーツが前記第３のパーツに対して回動されることに応じて、前記第１のパーツが前記第２のパーツおよび前記第３のパーツに対して回動し、前記第４のパーツが前記第１のパーツの回動と連動して前傾するように構成されている。
【発明の効果】
【０００７】
本発明によれば、模型玩具の姿勢制御における新規な仕組みを備えた可能な模型部品、及び、当該模型部品を用いた模型玩具を提供することができる。
【図面の簡単な説明】
【０００８】

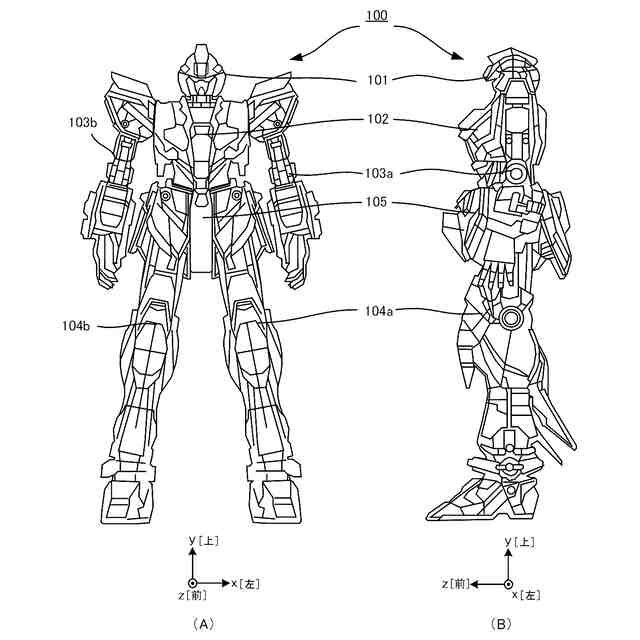

一実施形態に係る模型玩具１００の一形態の（A）外観正面及び（B）外観側面の一例を示す図。

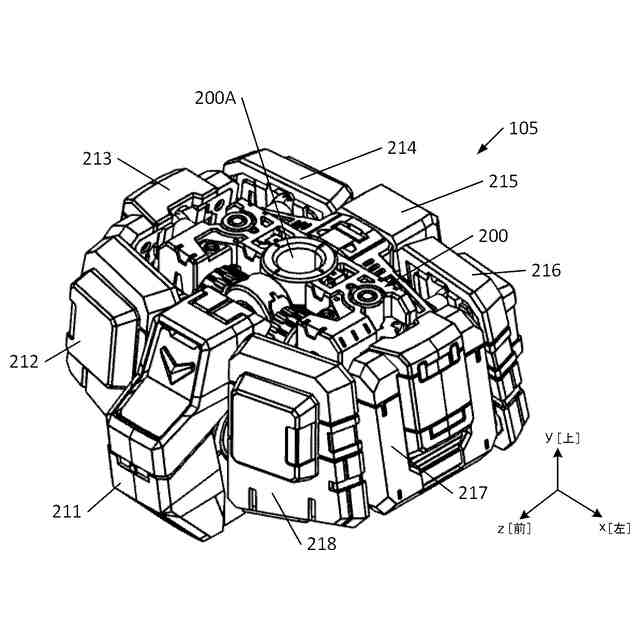

一実施形態に係る模型玩具１００の腰部１０５の外観構成の一例を示す図。

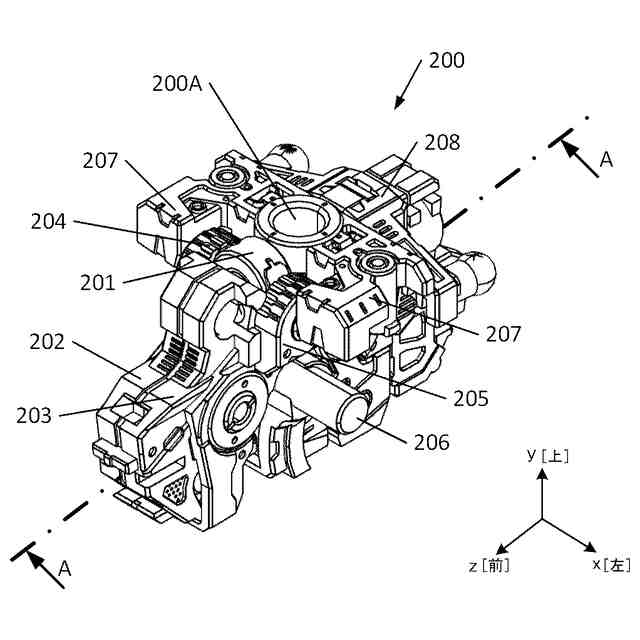

一実施形態に係る模型玩具１００の腰部１０５における模型部品２００の外観構成の一例を示す図。

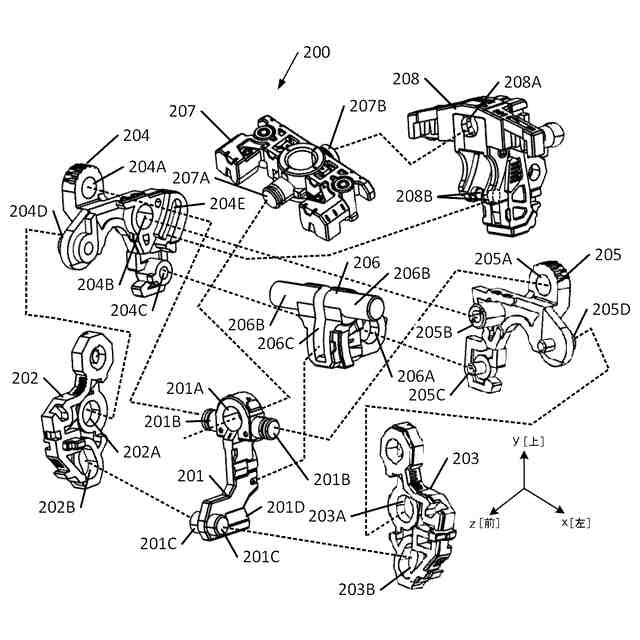

一実施形態に係る模型部品２００を構成する部材の接続関係を説明するための図。

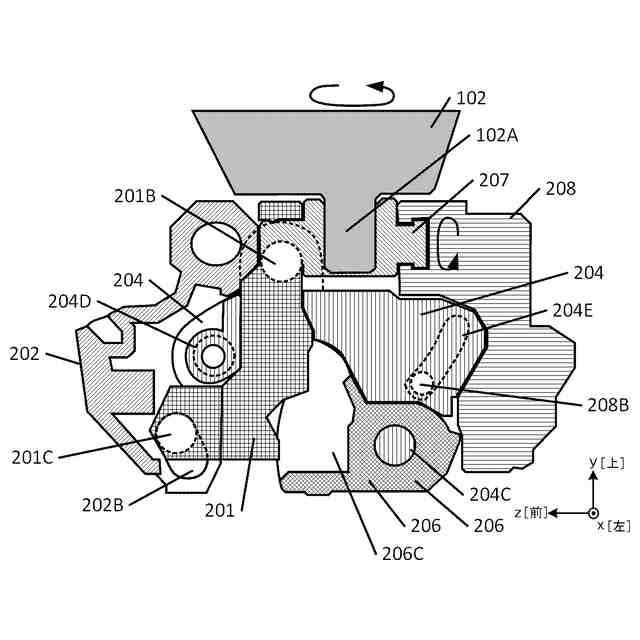

一実施形態に係る模型玩具１００の腰部１０５における模型部品２００のA-A断面における構成の一例を示す断面図。

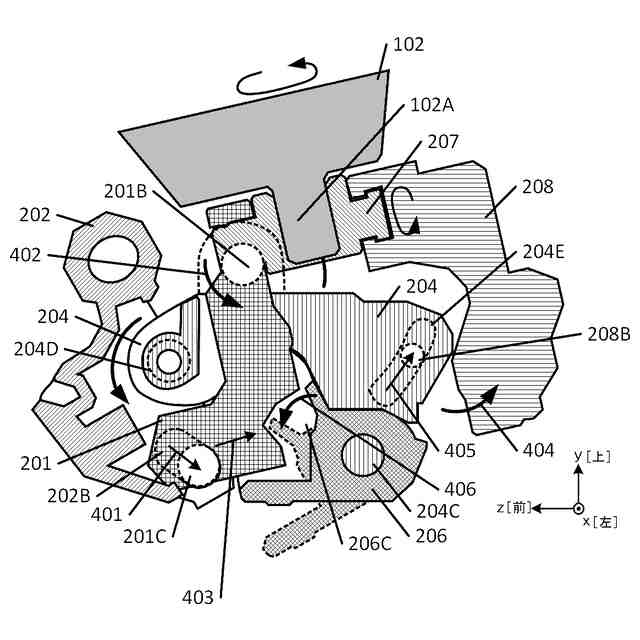

一実施形態に係る模型玩具１００の腰部１０５における模型部品２００のA-A断面における構成の他の一例を示す断面図。
【発明を実施するための形態】
【０００９】
以下、添付図面を参照して実施形態を詳しく説明する。尚、以下の実施形態は特許請求の範囲に係る発明を限定するものではなく、また実施形態で説明されている特徴の組み合わせの全てが発明に必須のものとは限らない。実施形態で説明されている複数の特徴うち二つ以上の特徴が任意に組み合わされてもよい。また、同一若しくは同様の構成には同一の参照番号を付し、重複した説明は省略する。
【００１０】
まず図１を参照して、本実施形態に係る模型玩具１００の外観構成の一例について説明する。図１（Ａ）は模型玩具１００の外観正面を示し、図１（Ｂ）は模型玩具１００の外観側面を示す。なお、ｘ，ｙ，ｚの矢印はそれぞれ模型玩具における上、左、前方向の向きを示し、他の図面についても同様である。
（【００１１】以降は省略されています）
