公開番号2025108161
公報種別公開特許公報(A)
公開日2025-07-23
出願番号2024001891
出願日2024-01-10
発明の名称RFIDタグ
出願人鹿島建設株式会社
代理人個人,個人,個人,個人,個人,個人,個人
主分類G06K 19/07 20060101AFI20250715BHJP(計算;計数)
要約【課題】ひずみセンサなどのセンサを備えるRFIDタグであって、金属製の対象物に貼り付けられても良好な通信性を確保できるRFIDタグを提供する。
【解決手段】RFIDタグ1は、金属製の対象物100に貼り付けられ、かつ、インレイ20を有する。インレイ20は、フィルムからなる基材21と、基材21上に配置されるICチップ22と、基材21上に配置され、かつ、ICチップ22に接続されるアンテナ23と、を備える。ICチップ22は、対象物100の状態を検出する状態検出センサを一体的に有する。RFIDタグ1は、アンテナ23と対象物100との間に配置される非金属部材(第1ハウジング部材11)を更に有する。ICチップ22が、対象物100に接触する。状態検出センサは、金属製の対象物100のひずみを検出するひずみセンサを含む。
【選択図】図3
特許請求の範囲【請求項１】
金属製の対象物に貼り付けられ、かつ、インレイを有するＲＦＩＤタグであって、
前記インレイは、
フィルムからなる基材と、
前記基材上に配置されるＩＣチップと、
前記基材上に配置され、かつ、前記ＩＣチップに接続されるアンテナと、
を備え、
前記ＩＣチップは、前記対象物の状態を検出する状態検出センサを一体的に有し、
前記ＲＦＩＤタグは、前記アンテナと前記対象物との間に配置される非金属部材を更に有し、
前記ＩＣチップが、前記対象物に接触する、ＲＦＩＤタグ。
続きを表示（約 840 文字）【請求項２】
前記ＩＣチップが、前記基材を介して、前記対象物に接触する、請求項１に記載のＲＦＩＤタグ。
【請求項３】
金属製の対象物に貼り付けられ、かつ、インレイを有するＲＦＩＤタグであって、
前記インレイは、
フィルムからなる基材と、
前記基材上に配置されるＩＣチップと、
前記基材上に配置され、かつ、前記ＩＣチップに接続されるアンテナと、
前記基材上に配置されて前記ＩＣチップに接続され、かつ、前記対象物の状態を検出する状態検出センサと、
を備え、
前記ＲＦＩＤタグは、前記アンテナと前記対象物との間に配置される非金属部材を更に有し、
前記状態検出センサが、前記対象物に接触する、ＲＦＩＤタグ。
【請求項４】
前記状態検出センサが、前記基材を介して、前記対象物に接触する、請求項３に記載のＲＦＩＤタグ。
【請求項５】
前記状態検出センサは、前記対象物のひずみを検出するひずみセンサを含む、請求項１～請求項４のいずれか１つに記載のＲＦＩＤタグ。
【請求項６】
前記状態検出センサは、前記対象物の温度を検出する温度センサを更に含む、請求項５に記載のＲＦＩＤタグ。
【請求項７】
前記インレイを少なくとも部分的に覆うハウジングの一部が前記非金属部材として機能する、請求項１～請求項４のいずれか１つに記載のＲＦＩＤタグ。
【請求項８】
前記ＲＦＩＤタグが前記対象物に貼り付けられた状態で、前記アンテナと前記対象物との間の最大距離が１０ｍｍ以上かつ３０ｍｍ以下の範囲内となるように、前記非金属部材の厚さが規定されている、請求項１～請求項４のいずれか１つに記載のＲＦＩＤタグ。
【請求項９】
前記対象物は、土木構造物又は建築構造物を構成する部材である、請求項１～請求項４のいずれか１つに記載のＲＦＩＤタグ。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ＲＦＩＤ（Radio Frequency Identification：無線周波数識別）タグに関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
特許文献１は、ひずみセンサを備えるパッシブ型ＲＦＩＤタグを開示している。特許文献１では、ＲＦＩＤタグのための回路が、ひずみセンサと、ひずみセンサの測定値を取得するように構成された第１のサブ回路と、この取得した測定値をＲＦＩＤリーダに無線で送信するように構成された第２のサブ回路と、を備える単一のチップ（集積回路）として製造されている。すなわち、特許文献１では、ＲＦＩＤタグを構成するＩＣチップにひずみセンサが内蔵されている。
【先行技術文献】
【特許文献】
【０００３】
特表２０２３－５１８０６２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１に開示のＲＦＩＤタグについては、ひずみセンサを内蔵するＩＣチップ自体を、ひずみ測定の対象物（被測定物）に貼り付けなければならない。
しかしながら、当該対象物が金属製であると、その金属に起因した電波干渉により、ＲＦＩＤタグの送受信機能（例えば通信距離）が低下したり、ＲＦＩＤタグが送受信不能になったりしていた。
【０００５】
本発明は、このような実状に鑑みてなされたものであり、ひずみセンサなどのセンサを備えるＲＦＩＤタグであって、金属製の対象物に貼り付けられても良好な通信性を確保できるＲＦＩＤタグを提供することを目的とする。
【課題を解決するための手段】
【０００６】
そのため本発明の第１態様では、ＲＦＩＤタグは、金属製の対象物に貼り付けられ、かつ、インレイを有する。インレイは、フィルムからなる基材と、基材上に配置されるＩＣチップと、基材上に配置され、かつ、ＩＣチップに接続されるアンテナと、を備える。ＩＣチップは、対象物の状態を検出する状態検出センサを一体的に有する。ＲＦＩＤタグは、アンテナと対象物との間に配置される非金属部材を更に有する。ＩＣチップが、対象物に接触する。
【０００７】
本発明の第２態様では、ＲＦＩＤタグは、金属製の対象物に貼り付けられ、かつ、インレイを有する。インレイは、フィルムからなる基材と、基材上に配置されるＩＣチップと、基材上に配置され、かつ、ＩＣチップに接続されるアンテナと、基材上に配置されてＩＣチップに接続され、かつ、対象物の状態を検出する状態検出センサと、を備える。ＲＦＩＤタグは、アンテナと対象物との間に配置される非金属部材を更に有する。状態検出センサが、対象物に接触する。
【発明の効果】
【０００８】
本発明の第１態様によれば、金属製の対象物に接触する、状態検出センサを内蔵するＩＣチップを有するＲＦＩＤタグについて、当該対象物に貼り付けられても良好な通信性を確保することができる。
【０００９】
本発明の第２態様によれば、金属製の対象物に接触する状態検出センサを有するＲＦＩＤタグについて、当該対象物に貼り付けられても良好な通信性を確保することができる。
【図面の簡単な説明】
【００１０】

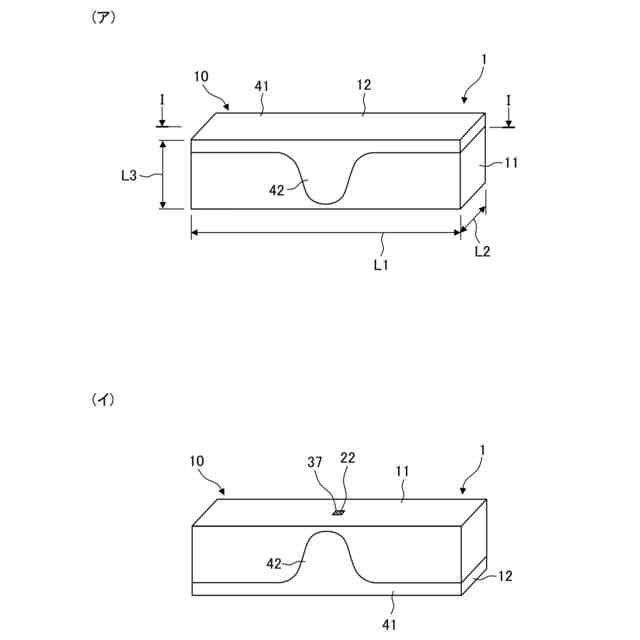

本発明の第１実施形態におけるＲＦＩＤタグの斜視図

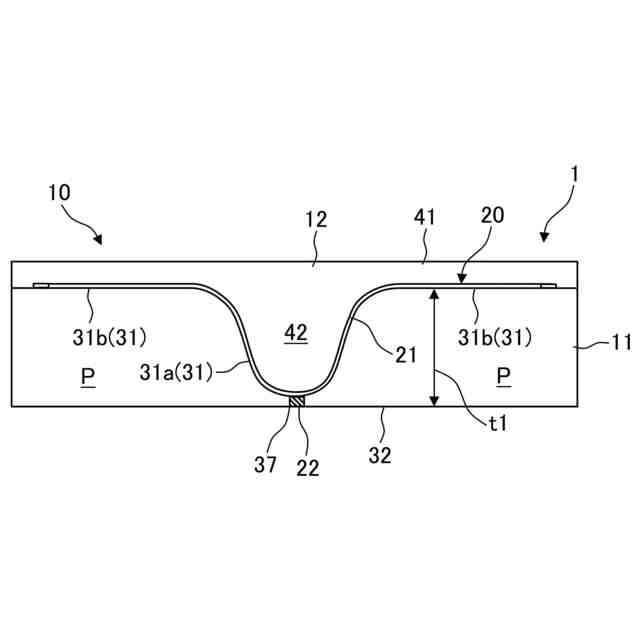

上記第１実施形態におけるＲＦＩＤタグの縦断面図

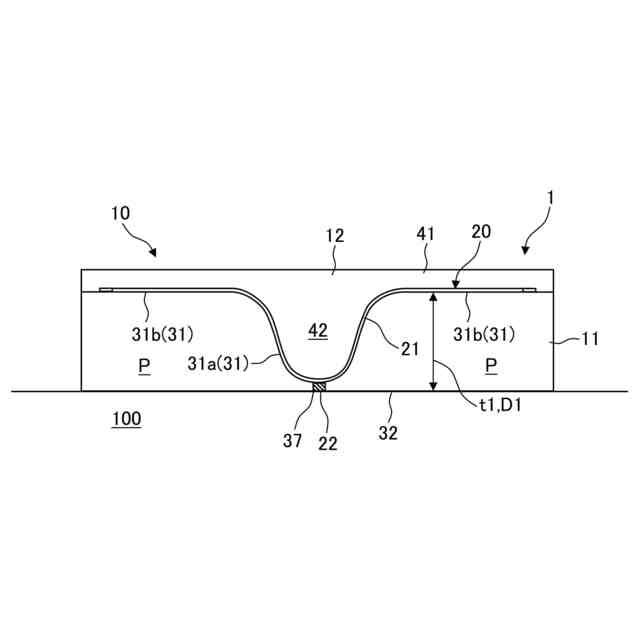

上記第１実施形態における対象物に貼り付けられたＲＦＩＤタグを示す図
上記第１実施形態におけるインレイの概略構成を示す図

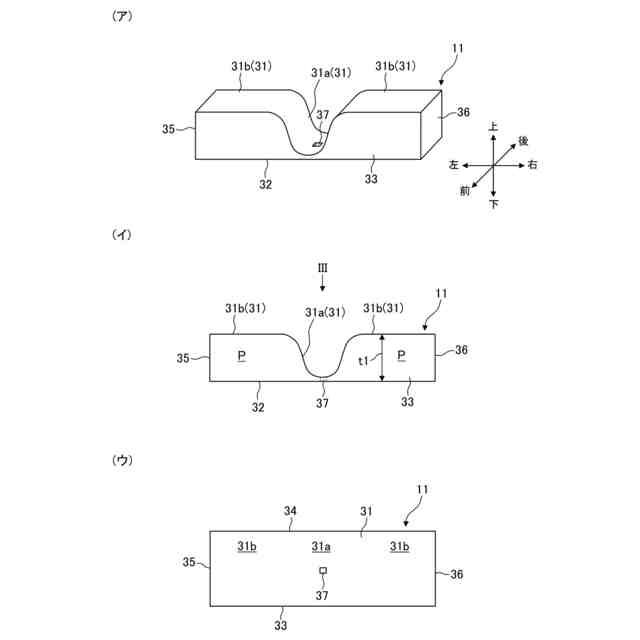

上記第１実施形態における第１ハウジング部材の概略構成を示す図

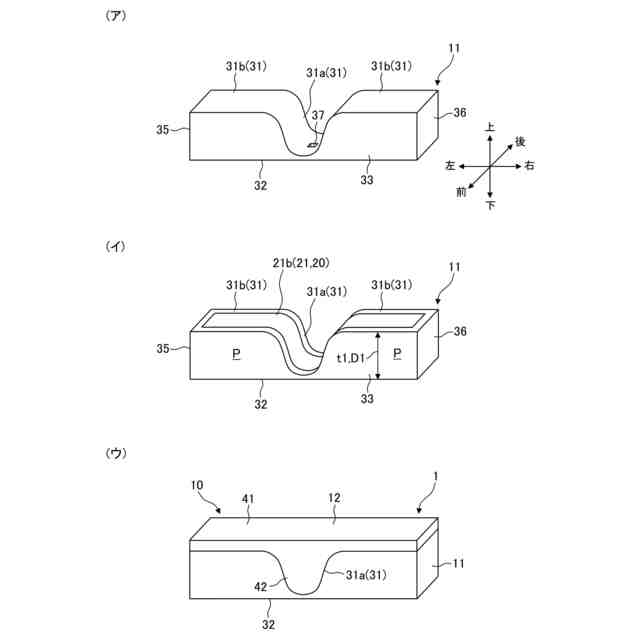

上記第１実施形態におけるＲＦＩＤタグの組み立て方法の一例を示す図

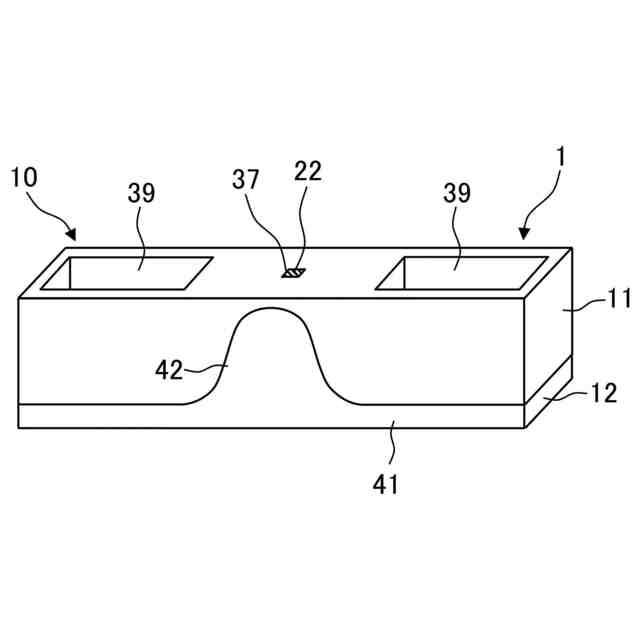

上記第１実施形態の変形例におけるＲＦＩＤタグの斜視図

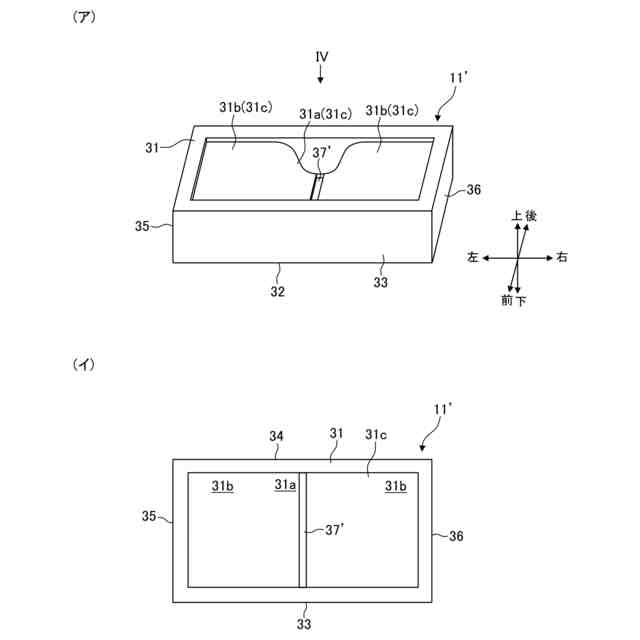

本発明の第２実施形態における第１ハウジング部材の概略構成を示す図

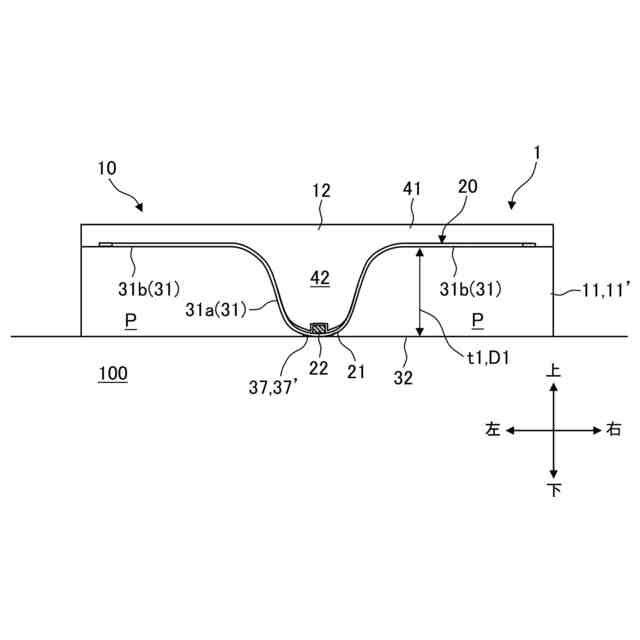

本発明の第３実施形態における対象物に貼り付けられたＲＦＩＤタグを示す図
本発明の第４実施形態における対象物に貼り付けられたＲＦＩＤタグを示す図
本発明の第５実施形態におけるインレイの概略構成を示す図
【発明を実施するための形態】
（【００１１】以降は省略されています）
