公開番号2025102394
公報種別公開特許公報(A)
公開日2025-07-08
出願番号2023219821
出願日2023-12-26
発明の名称解体方法
出願人鹿島建設株式会社
代理人個人
主分類E04G 23/08 20060101AFI20250701BHJP(建築物)
要約【課題】既存のCFT柱を容易に解体できる解体方法を提供する。
【解決手段】CFT柱1を解体する際、CFT柱1の鋼管10の側面に孔11を開ける工程と、孔11に対応する位置で、鋼管10の内部のコンクリート20にコア孔21を形成する工程と、コア孔21に配置した火薬類または非火薬破砕剤を用い、コンクリート20を上下に分断する工程と、コンクリート20を上下に分断した後に、鋼管10を上下に分断する工程と、を実施する。

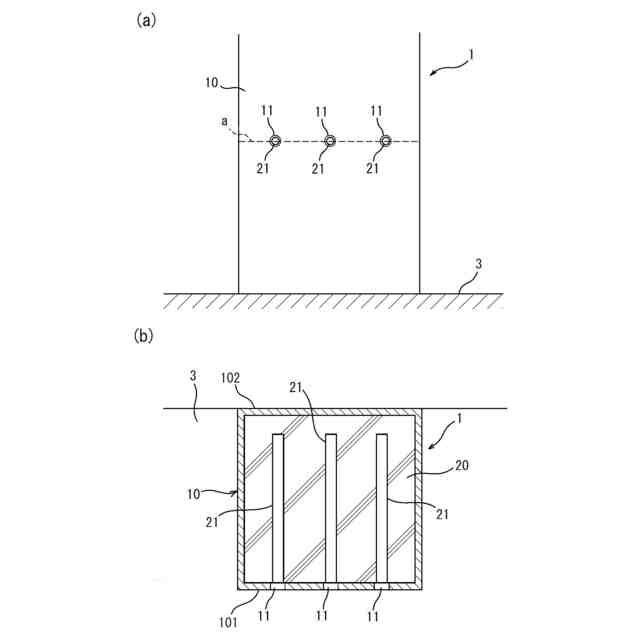

【選択図】図4
特許請求の範囲【請求項１】
コンクリート充填鋼管柱の解体方法であって、

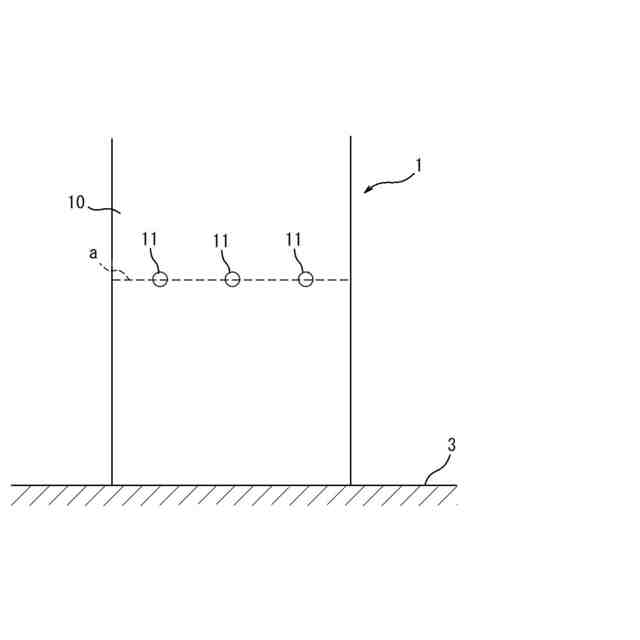

前記コンクリート充填鋼管柱の鋼管の側面に孔を開ける工程と、

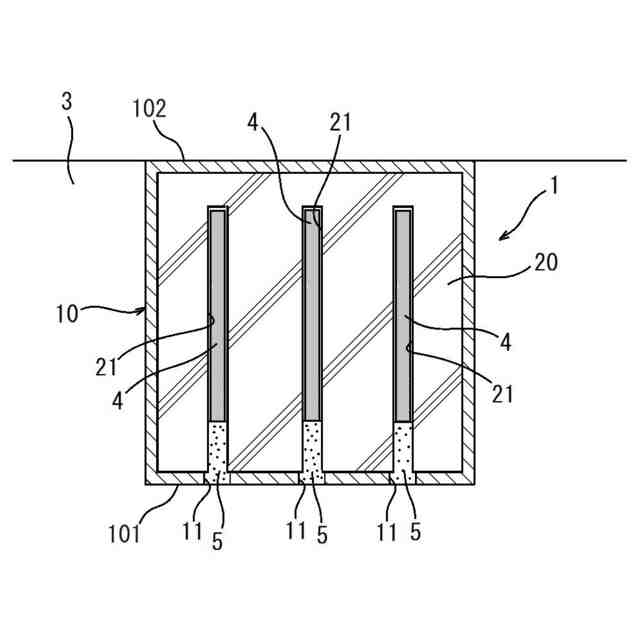

前記孔に対応する位置で、前記鋼管の内部のコンクリートにコア孔を形成する工程と、
前記コア孔に配置した火薬類または非火薬破砕剤を用い、前記コンクリートを上下に分断する工程と、
前記コンクリートを上下に分断した後に、前記鋼管を上下に分断する工程と、
を有することを特徴とする解体方法。
続きを表示（約 460 文字）【請求項２】

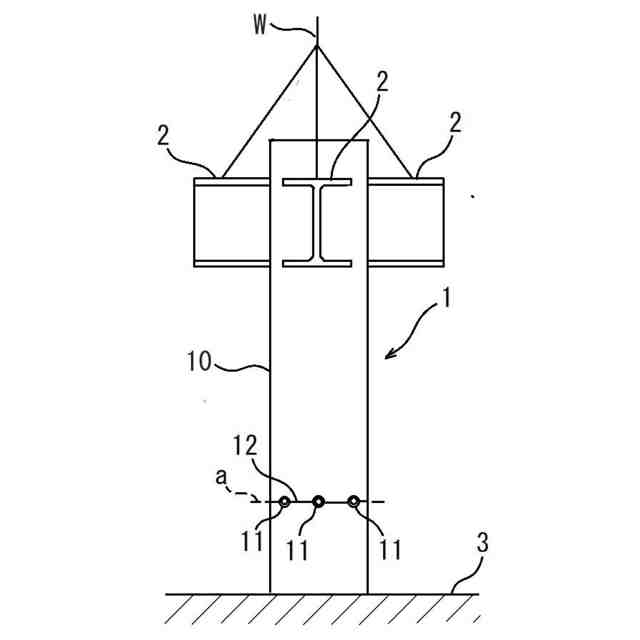

前記鋼管を上下に分断した後、前記コンクリートの分断箇所の上側のコンクリート部分と、前記鋼管の分断箇所の上側の鋼管部分とをクレーンによって吊り取ることを特徴とする請求項１記載の解体方法。
【請求項３】
前記鋼管の断面が矩形状であり、

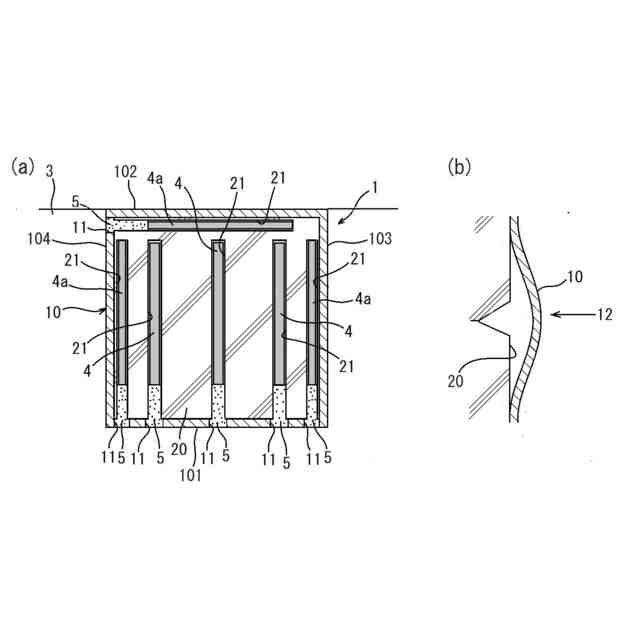

複数の前記コア孔のうち一部の前記コア孔が、前記鋼管の側面に沿って形成され、

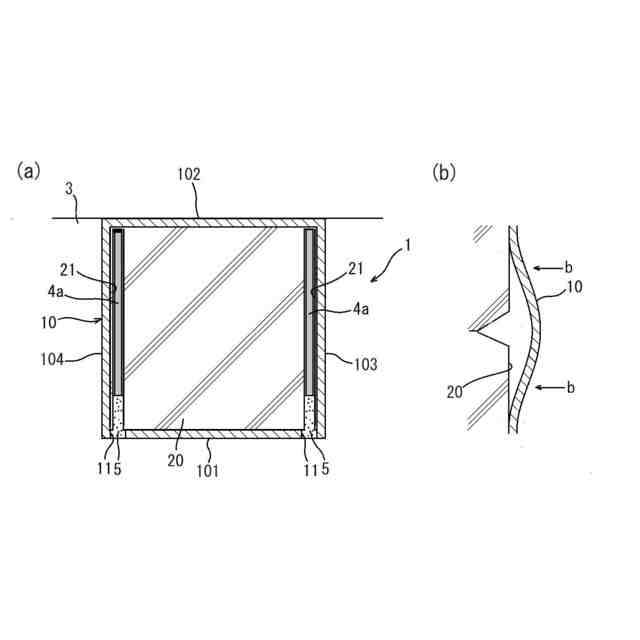

前記鋼管を分断する際に、当該側面で前記鋼管のガス溶断を行うことを特徴とする請求項１記載の解体方法。
【請求項４】
前記鋼管の断面が矩形状であり、

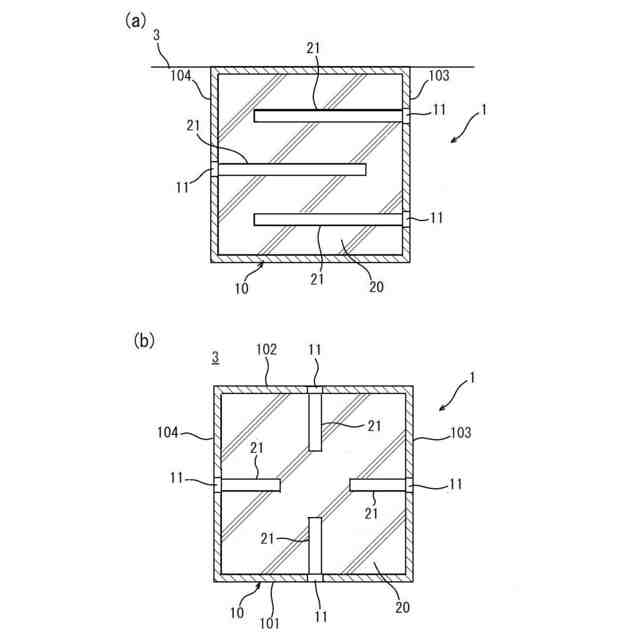

複数の前記コア孔のうち全ての前記コア孔が、前記鋼管の一側面から、当該一側面に対向する側面の近傍まで延びるように形成されることを特徴とする請求項１記載の解体方法。
【請求項５】

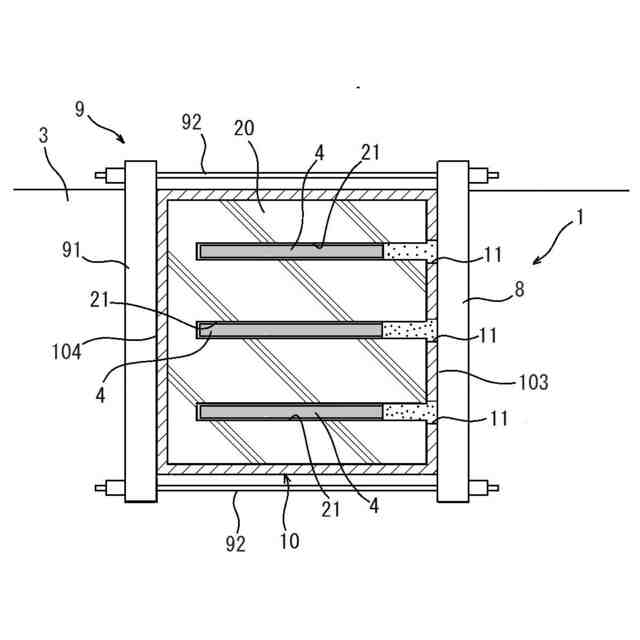

前記鋼管の側面に沿って前記鋼管の外側に配置される塞ぎ材を用い、複数の前記コア孔を塞いだ状態で、前記火薬類または非火薬破砕剤により前記コンクリートを上下に分断することを特徴とする請求項１記載の解体方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、コンクリート充填鋼管柱の解体方法に関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】

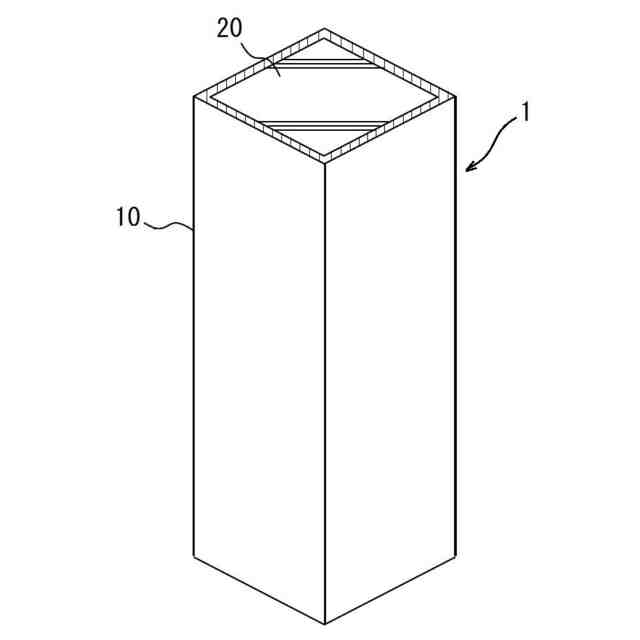

コンクリート充填鋼管柱（以下、ＣＦＴ柱と称する）は、鋼管の内部にコンクリートを充填した柱である。ＣＦＴ柱の解体を行う場合、例えば、ワイヤソーを用いて鋼管とコンクリートを同時に切断する。
【０００３】
また特許文献１には、ＣＦＴ柱の解体を鋼管の溶断とコンクリートの破壊によって行い、ＣＦＴ柱の製造時に予め鋼管の内周部に可燃性もしくは空隙率の高い材料を設けておくことで、鋼管の溶断作業を効率化することが記載されている。
【０００４】
さらに特許文献２には、ワイヤによりＣＦＴ柱の転倒を防止したうえで、リング状のガイドレールに沿って移動する切断機構により鋼管を切断し、ジャッキ、レバーロック、重機などの機械力を利用してＣＦＴ柱に横力や曲げ力を加えることで、鋼管の切断部においてコンクリートを折断する解体方法が記載されている。
【先行技術文献】
【特許文献】
【０００５】
特開平３－２１２５１１号公報
特開２０１３－７９５１５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
しかしながら、従来のワイヤソーによる解体方法では、ワイヤソーの設置および鋼管とコンクリートの同時切断に手間がかかる。また鋼管とコンクリートの同時切断中は、ＣＦＴ柱が転倒しないようクレーンで吊りながら作業を行う必要があり、クレーンを占有する時間が長く工期を圧迫する。
【０００７】
また特許文献１の方法では、ＣＦＴ柱の製造時に予め可燃物や空隙を有する材料を鋼管の内周部に設けておく必要があり、ＣＦＴ柱の製造に手間がかかる。また、可燃物や空隙を有する材料の無い既設のＣＦＴ柱には適用できない。
【０００８】
特許文献２の方法では、ＣＦＴ柱のコンクリートを折ることで分断するので、ＣＦＴ柱はワイヤ等により転倒が防止されるものの大きく荷ぶれし、周囲の資機材や足場、作業員等と衝突する懸念があり、安全に施工をおこなうためには相応の注意を要する。
【０００９】
本発明は上記の問題に鑑みてなされたものであり、既存のＣＦＴ柱を容易に解体できる解体方法を提供することを目的とする。
【課題を解決するための手段】
【００１０】
前述した課題を解決するための本発明は、コンクリート充填鋼管柱の解体方法であって、前記コンクリート充填鋼管柱の鋼管の側面に孔を開ける工程と、前記孔に対応する位置で、前記鋼管の内部のコンクリートにコア孔を形成する工程と、前記コア孔に配置した火薬類または非火薬破砕剤を用い、前記コンクリートを上下に分断する工程と、前記コンクリートを上下に分断した後に、前記鋼管を上下に分断する工程と、を有することを特徴とする解体方法である。
（【００１１】以降は省略されています）
