発明の名称股関節形成術トライアルシステムならびに関連する医療器具、方法およびキット
出願人モリッシースティーヴンパトリック,MORRISEY, Stephen, Patrick
代理人個人
主分類A61F 2/36 20060101AFI20250723BHJP(医学または獣医学;衛生学)
要約【課題】股関節形成術において大腿骨頭を埋め込む場合に、大腿骨頭インプラントと大腿骨ステムとの間の望ましいずれ量を容易に決定することができる股関節形成術トライアルシステムを提供する。
【解決手段】大腿骨頭トライアルを行うためにその位置(in-situ)で利用可能な股関節形成術トライアルシステム、ならびに関連する医療器具、方法、およびキットについて記載する。股関節形成術トライアルシステム1は、骨頭部材12と、大腿骨ステム20と、骨頭部材12と大腿骨ステム20との間に配置されたスペーサー14と、骨頭部材12及び大腿骨ステム20に対して回転可能とされたカムを有するシャフト16とを備える。カムが回転するとスペーサー14が移動して、大腿骨ステム20と骨頭部材12との間の相対的距離が変化する。
【選択図】図3
特許請求の範囲【請求項１】
骨頭部材第１端部と、骨頭部材第２端部と、第１長手方向軸と、骨頭部材関節面および骨頭部材第１凹部を規定する骨頭部材本体と、を有する骨頭部材であって、前記骨頭部材第１凹部が前記第１長手方向軸に沿って前記骨頭部材第１端部から前記骨頭部材第２端部に向かって前記骨頭部材本体内に延出している骨頭部材と、
大腿骨ステム第１端部と、大腿骨ステム第２端部とを有し、前記第１長手方向軸に沿って前記骨頭部材に対して移動可能である大腿骨ステムと、
前記骨頭部材と前記大腿骨ステムとの間に配置され、且つ前記骨頭部材と前記大腿骨ステムとのうちの一方の部材とともに、前記骨頭部材と前記大腿骨ステムとのうちの他方の部材に対して、スペーサー第１位置とスペーサー第２位置の間で移動可能であるスペーサーと、
前記第１長手方向軸とは異なる方向に延びる第２長手方向軸の周りで、前記骨頭部材及び前記大腿骨ステムに対してカム第１位置とカム第２位置の間で回転可能とされたカムであって、前記カム第１位置から前記カム第２位置に回転したときに、前記スペーサーを前記スペーサー第１位置から前記スペーサー第２位置へ前記一方の部材とともに移動させるようにした、カムと、
を備え、
前記カムが前記カム第１位置にあるときは、前記大腿骨ステム第２端部が前記骨頭部材第１端部から第１距離の位置となり、且つ前記カムが前記カム第２位置にあるときは、前記大腿骨ステム第２端部が前記骨頭部材第１端部から第２距離の位置となり、前記第２距離は前記第１距離とは異なる距離であるようにした、股関節形成術トライアルシステム。
続きを表示（約 1,600 文字）【請求項２】
前記骨頭部材と前記大腿骨ステムとのうちの一方の部材が前記大腿骨ステムであり、前記骨頭部材と前記大腿骨ステムとのうちの他方の部材が前記骨頭部材であり、前記カムが前記骨頭部材に回転可能に取り付けられている、請求項１に記載のシステム。
【請求項３】
前記骨頭部材は前記第２長手方向軸を規定し、
前記骨頭部材本体は骨頭部材第２凹部および骨頭部材第３凹部を規定し、
前記第２長手方向軸は、前記骨頭部材第２凹部を通って延出し、且つ前記第１長手方向軸と交差し、
前記骨頭部材第２凹部は、前記第２長手方向軸に沿って前記骨頭部材本体内に延出し、且つ前記骨頭部材第１凹部と連通し、
前記骨頭部材第３凹部は、前記骨頭部材本体内に延出し、且つ前記骨頭部材第２凹部と連通している、請求項２記載のシステム。
【請求項４】
前記カムは、前記骨頭部材第２凹部内に位置するカム第１ボスと、前記骨頭部材第３凹部内に位置するカム第２ボスと、前記カム第１ボスと前記カム第２ボスとの間に配置されたカム突起と、を有し、
前記カム第２ボスは、カム溝と複数のカム戻り止めとを規定し、
前記カム溝は、カム溝基部まで延出し、
前記複数のカム戻り止めの各戻り止めは、前記カム溝基部から前記カム溝内へ延出している、請求項３記載のシステム。
【請求項５】
前記骨頭部材第３凹部内に配置され、且つ前記カムを前記カム第１位置および前記カム第２位置に着脱自在に固定するようになっているロック部材をさらに含む、請求項４記載のシステム。
【請求項６】
前記ロック部材は、ロック部材第１突起およびロック部材第２突起を規定する本体を有し、且つロック部材第１位置とロック部材第２位置の間で移動可能であり、
前記ロック部材第１位置において、前記ロック部材第１突起と前記ロック部材第２突起が第１長さの分、離れており、
前記ロック部材第２位置において、前記ロック部材第１突起と前記ロック部材第２突起が第２長さの分、離れており、
前記第２長さは、前記第１長さよりも長く、
前記ロック部材第１突起と前記ロック部材第２突起はそれぞれ、前記カム溝および前記複数のカム戻り止めのうちの１つのカム戻り止めで受け止められるようになっている、請求項５記載のシステム。
【請求項７】
前記骨頭部材本体は、骨頭部材第１通路と、骨頭部材第２通路とを規定し、
前記骨頭部材第１通路と前記骨頭部材第２通路はそれぞれ、前記骨頭部材第２凹部から前記骨頭部材第３凹部まで延出し、
前記ロック部材第１突起は、前記骨頭部材第１通路を通って延出し、
前記ロック部材第２突起は、前記骨頭部材第２通路を通って延出している、請求項６記載のシステム。
【請求項８】
前記スペーサーは、スペーサー第１端部と、スペーサー第２端部と、前記スペーサー第１端部から前記スペーサー第２端部まで延びるスペーサー長さと、スペーサー本体と、前記スペーサー第１端部におけるスペーサー第１外径と、前記スペーサー第２端部におけるスペーサー第２外径と、を有し、
前記スペーサー第２外径は、前記スペーサー第１外径よりも短い、請求項１記載のシステム。
【請求項９】
前記スペーサー本体が、前記スペーサー本体内に延出する複数の溝を規定し、
前記複数の溝のうちの１つの溝内に配置されるＯリングをさらに含む、請求項８記載のシステム。
【請求項１０】
前記骨頭部材と前記大腿骨ステムとのうちの一方の部材が前記骨頭部材であり、前記骨頭部材と前記大腿骨ステムとのうちの他方の部材が前記大腿骨ステムであり、前記カムが前記大腿骨ステムに回転可能に取り付けられている、請求項１に記載のシステム。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、医療器具の分野に関する。より具体的には、本開示は、股関節形成術トライアルシステムならびに関連する医療器具、方法およびキットに関する。
続きを表示（約 8,700 文字）【背景技術】
【０００２】
股関節形成術において大腿骨頭を埋め込む場合、外科医は現在、個別に試行される必要がある骨頭長さに関する複数のオプションを利用して、大腿骨頭と大腿骨ステム間の望ましいずれ量（offset）を決定している。各試行において、望ましいずれ量（offset）になっているかどうかを判定するために、様々な骨頭長さを組み立てたり分解したりすることが必要であり、これにより、試行手順中に股関節が何度も着脱される。大腿骨頭インプラントと大腿骨ステム間の望ましいずれ量（offset）を決定するためのこの複数の試行アプローチでは、股関節を何度も取り付ける必要があり、複雑で時間がかかり、組織が破壊されるといった重大な欠点がある。
【発明の概要】
【発明が解決しようとする課題】
【０００３】
したがって、改良された新たな股関節形成術トライアルシステムならびに関連する医療器具、キットおよび方法が必要とされている。
【課題を解決するための手段】
【０００４】
様々な股関節形成術トライアルシステム、医療器具、方法、およびキットが本明細書に記載されている。
【０００５】
例示的な股関節形成術トライアルシステムには、骨頭部材と、スペーサーと、シャフトと、大腿骨ステムが含まれる。骨頭部材は、骨頭部材第１端部と、骨頭部材第２端部と、骨頭部材第１長手方向軸と、骨頭部材関節面および骨頭部材第１凹部を規定する骨頭部材本体と、を有する。骨頭部材第１凹部は、骨頭部材第１長手方向軸に沿って、骨頭部材第１端部から骨頭部材第２端部に向かって骨頭部材本体内に延出している。スペーサーは、骨頭部材第１凹部内に配置され、且つスペーサー第１位置とスペーサー第２位置の間で移動可能である。シャフトは、シャフト第１位置とシャフト第２位置の間で移動可能である。シャフトのシャフト第１位置からシャフト第２位置への移動により、スペーサーがスペーサー第１位置からスペーサー第２位置に移動する。大腿骨ステムは、大腿骨ステム第１端部と、大腿骨ステム第２端部とを有する。大腿骨ステム第２端部は、シャフトがシャフト第１位置にあるときは、骨頭部材第１端部から第１距離の位置に配置され、シャフトがシャフト第２位置にあるときは、骨頭部材第１端部から第２距離の位置に配置される。第２距離は、第１距離とは異なる距離である。
【０００６】
例示的な医療器具は、骨頭部材と、スペーサーと、シャフトと、ロック部材とを有する。骨頭部材は、骨頭部材第１端部と、骨頭部材第２端部と、骨頭部材第１長手方向軸と、骨頭部材第２長手方向軸と、骨頭部材関節面と骨頭部材第１凹部と骨頭部材第２凹部と骨頭部材第３凹部とを規定する骨頭部材本体と、を有する。骨頭部材第１凹部は、骨頭部材第１長手方向軸に沿って骨頭部材第１端部から骨頭部材第２端部に向かって骨頭部材本体内に延出している。骨頭部材第２長手方向軸は、骨頭部材の第２凹部を通って延出し、且つ骨頭部材第１長手方向軸と交差している。骨頭部材第２凹部は、骨頭部材第２長手方向軸に沿って骨頭部材本体内に延出し、且つ骨頭部材第１凹部と連通している。骨頭部材第３凹部は、骨頭部材本体内に延出し、且つ骨頭部材第２凹部と連通している。スペーサーは、骨頭部材第１凹部内に配置され、且つスペーサー第１位置とスペーサー第２位置の間で移動可能である。スペーサーは、スペーサー第１端部と、スペーサー第２端部と、スペーサー第１端部からスペーサー第２端部まで延びるスペーサー長さと、を有する。スペーサーがスペーサー第１位置にあるとき、スペーサー長さの第１部分は、骨頭部材第１凹部内に配置される。スペーサーがスペーサー第２位置にあるとき、スペーサー長さの第２部分は、骨頭部材第１凹部内に配置される。スペーサー長さの第１部分は、スペーサー長さの第２部分よりも長い。シャフトは、骨頭部材第２凹部内に移動可能に配置され、且つシャフト第１位置とシャフト第２位置の間で移動可能である。シャフトのシャフト第１位置からシャフト第２位置への移動により、スペーサーがスペーサー第１位置からスペーサー第２位置に移動する。ロック部材は、骨頭部材第３凹部内に配置され、且つシャフトと接する。ロック部材は、シャフトをそのシャフト第１位置およびシャフト第２位置に着脱自在に固定するようになっている。
【０００７】
大腿骨の股関節形成術トライアルを行う例示的な方法には、股関節形成術トライアルに使用され、且つ骨頭部材、シャフト、およびロック部材を含む医療器具を入手する工程と、大腿骨に大腿骨ステムを埋め込む工程と、骨頭部材を大腿骨ステム上に配置する工程と、骨頭部材と大腿骨ステム間の望ましいずれ量（offset）になるまで、骨頭部材が大腿骨ステムから離れるようにシャフトをその位置（ｉｎ－ｓｉｔｕ）で第１方向に移動させる工程と、骨頭部材が大腿骨ステムに向かって移動するようにシャフトをその位置（ｉｎ－ｓｉｔｕ）で第２方向に移動させる工程と、骨頭部材と大腿骨ステム間の望ましいずれ量（offset）に対応する大腿骨頭インプラントを入手する工程と、大腿骨ステムから骨頭部材を取り外す工程と、大腿骨頭インプラントを大腿骨ステム上に配置する工程と、が含まれる。
【０００８】
例示的な股関節形成術トライアルシステム、医療器具、方法、およびキットに関する付加的な理解については、以下の詳細な説明、および添付の図面を検討することによって得ることができる。
【図面の簡単な説明】
【０００９】
図１は、従来式股関節形成術用大腿骨頭トライアルシステムである。
図１Ａは、別の従来式股関節形成術用大腿骨頭トライアルシステムである。
図２は、医療器具および大腿骨ステムを含む例示的な股関節形成術トライアルシステムの斜視図である。

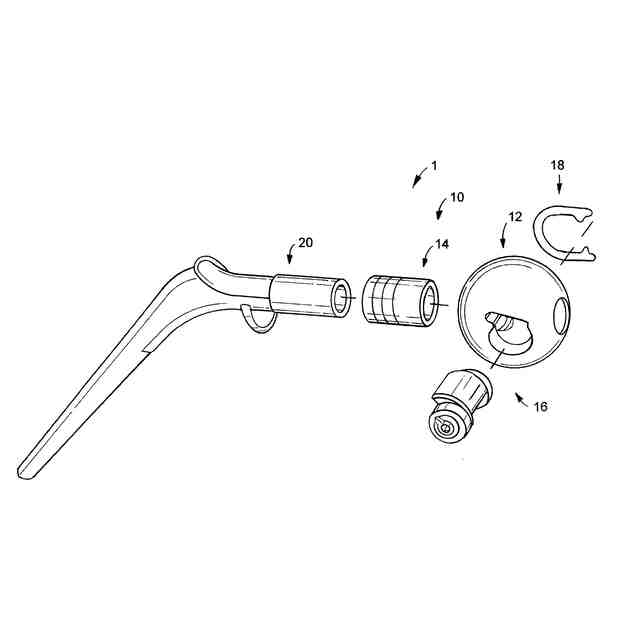

図３は、図２に示される股関節形成術トライアルシステムの分解図である。
図４は、図２に示される股関節形成術トライアルシステムの医療器具の分解図である。
図５は、図２に示される股関節形成術トライアルシステムの医療器具の斜視図である。
図６は、図２に示される医療器具の骨頭部材の斜視図である。
図７は、図２に示される医療器具の側面図である。
図８は、図２に示される医療器具の別の側面図である。
図９は、図２に示される医療器具の骨頭部材とロック部材との部分分解図である。
図１０は、図２に示される医療器具の骨頭部材とロック部材の部分斜視図である。
図１１は、図２に示される股関節形成術トライアルシステムの分解図である。
図１２は、図２に示される医療器具のスペーサーの斜視図である。
図１３は、スペーサー長手方向軸に沿った、図２に示される医療器具のスペーサーの断面図である。
図１４は、図２に示される医療器具の骨頭部材の斜視図である。
図１５は、図２に示される医療器具の骨頭部材の別の斜視図である。
図１６は、骨頭部材第１長手方向軸に沿った、図２に示される医療器具の骨頭部材の断面図である。
図１７は、図２に示される医療器具のシャフトの斜視図である。
図１８は、シャフト長手方向軸に直交する軸に沿った、図２に示される医療器具のシャフトの断面図である。
図１９は、図２に示される医療器具のシャフトの別の斜視図である。
図２０は、図２に示される医療器具のロック部材の斜視図である。
図２１は、図２に示される医療器具のロック部材の上面図である。第１位置のロック部材が示されている。
図２２は、図２に示される医療器具のロック部材の上面図である。第２位置のロック部材が示されている。
図２３は、図２に示される股関節形成術トライアルシステムの部分側面図である。第１位置の股関節形成術トライアルシステムが示されている。従来のモジュラートライアルシステムの位置が例示を目的として図２３に破線で示されている。
図２４は、図２に示される股関節形成術トライアルシステムの部分側面図である。第２位置の股関節形成術トライアルシステムが示されている。従来のモジュラートライアルシステムの位置が例示を目的として図２４に破線で示されている。
図２５は、図２に示される股関節形成術トライアルシステムの部分側面図である。第３位置の股関節形成術トライアルシステムが示されている。従来のモジュラートライアルシステムの位置が例示を目的として図２５に破線で示されている。
図２６は、図２に示される股関節形成術トライアルシステムの部分側面図である。第４位置の股関節形成術トライアルシステムが示されている。従来のモジュラートライアルシステムの位置が例示を目的として図２６に破線で示されている。
図２７は、骨頭部材第１長手方向軸に沿った、図２に示される股関節形成術トライアルシステムの部分断面図である。第１位置の股関節形成術トライアルシステムが示されている。従来のモジュラートライアルシステムの位置が例示を目的として図２７に破線で示されている。
図２８は、骨頭部材第１長手方向軸に沿った、図２に示される股関節形成術トライアルシステムの部分断面図である。第２位置の股関節形成術トライアルシステムが示されている。従来のモジュラートライアルシステムの位置が例示を目的として図２８に破線で示されている。
図２９は、骨頭部材第１長手方向軸に沿った、図２に示される股関節形成術トライアルシステムの部分断面図である。第３位置の股関節形成術トライアルシステムが示されている。従来のモジュラートライアルシステムの位置が例示を目的として図２９に破線で示されている。
図３０は、骨頭部材第１長手方向軸に沿った、図２に示される股関節形成術トライアルシステムの部分断面図である。第４位置の股関節形成術トライアルシステムが示されている。従来のモジュラートライアルシステムの位置が例示を目的として図３０に破線で示されている。
図３１は、図２に示される股関節形成術トライアルシステムの部分斜視図である。第２位置の股関節形成術トライアルシステムが示されている。
図３２は、図２に示される股関節形成術トライアルシステムの部分斜視図である。第２位置のロック部材が示されている。
図３３は、図２に示される股関節形成術トライアルシステムの部分斜視図である。第１位置のロック部材が示されている。
図３４は、図２に示される股関節形成術トライアルシステムの部分側面図である。第２位置のロック部材が示されている。
図３５は、図２に示される股関節形成術トライアルシステムの部分側面図である。第１位置のロック部材が示されている。
図３６は、図２に示される股関節形成術トライアルシステムの部分断面図である。第１位置のロック部材が示されている。
図３７は、図２に示される股関節形成術トライアルシステムの部分断面図である。第２位置のロック部材が示されている。
図３８は、図２に示される股関節形成術トライアルシステムの部分側面図である。第２位置の股関節形成術トライアルシステムが示されている。
図３９は、大腿骨ステムに取り付けられた従来の大腿骨頭トライアルシステムの一部である。
図４０は、医療器具および大腿骨ステムを含む、別の例示的な股関節形成術トライアルシステムの斜視図である。
図４１は、図４０に示される股関節形成術トライアルシステムの別の斜視図である。
図４２は、図４０に示される股関節形成術トライアルシステムの分解図である。
図４３は、図４０に示される股関節形成術トライアルシステムの部分斜視図である。
図４４は、図４０に示される医療器具の骨頭部材の斜視図である。
図４５は、骨頭部材第１長手方向軸に沿った、図４０に示される医療器具の骨頭部材の断面図である。
図４６は、図４０に示される医療器具の骨頭部材の斜視図である。
図４７は、図４０に示される医療器具の分解図である。
図４８は、図４０に示される医療器具の側面図である。
図４９は、図４０に示される医療器具の別の側面図である。
図５０は、図４０に示される医療器具の分解図である。
図５１は、図４０に示される医療器具のスペーサーの斜視図である。
図５２は、スペーサー長手方向軸に沿った、図４０に示される医療器具のスペーサーの断面図である。
図５３は、図４０に示される医療器具のＯリングの斜視図である。
図５４は、シャフト長手方向軸に直交する軸に沿った、図４０に示される医療器具のシャフトの断面図である。
図５５は、図４０に示される医療器具のシャフトの斜視図である。
図５６は、図４０に示される医療器具のシャフトの別の斜視図である。
図５７は、図４０に示される医療器具のロック部材の斜視図である。
図５８は、図４０に示される医療器具のロック部材の上面図である。第１位置のロック部材が示されている。
図５９は、図４０に示される医療器具のロック部材の上面図である。第２位置のロック部材が示されている。
図６０は、図４０に示される股関節形成術トライアルシステムの部分側面図である。第１位置の股関節形成術トライアルシステムが示されている。従来のモジュラートライアルシステムの位置が例示を目的として図６０に破線で示されている。
図６１は、図４０に示される股関節形成術トライアルシステムの部分側面図である。第２位置の股関節形成術トライアルシステムが示されている。従来のモジュラートライアルシステムの位置が例示を目的として図６１に破線で示されている。
図６２は、図４０に示される股関節形成術トライアルシステムの部分側面図である。第３位置の股関節形成術トライアルシステムが示されている。従来のモジュラートライアルシステムの位置が例示を目的として図６２に破線で示されている。
図６３は、図４０に示される股関節形成術トライアルシステムの部分側面図である。第４位置の股関節形成術トライアルシステムが示されている。従来のモジュラートライアルシステムの位置が例示を目的として図６３に破線で示されている。
図６４は、骨頭部材第１長手方向軸に沿った、図４０に示される股関節形成術トライアルシステムの部分断面図である。第１位置の股関節形成術トライアルシステムが示されている。従来のモジュラートライアルシステムの位置が例示を目的として図６４に破線で示されている。
図６５は、骨頭部材第１長手方向軸に沿った、図４０に示される股関節形成術トライアルシステムの部分断面図である。第２位置の股関節形成術トライアルシステムが示されている。従来のモジュラートライアルシステムの位置が例示を目的として図６５に破線で示されている。
図６６は、骨頭部材第１長手方向軸に沿った、図４０に示される股関節形成術トライアルシステムの部分断面図である。第３位置の股関節形成術トライアルシステムが示されている。従来のモジュラートライアルシステムの位置が例示を目的として図６６に破線で示されている。
図６７は、骨頭部材第１長手方向軸に沿った、図４０に示される股関節形成術トライアルシステムの部分断面図である。第４位置の股関節形成術トライアルシステムが示されている。従来のモジュラートライアルシステムの位置が例示を目的として図６７に破線で示されている。
図６８は、図４０に示される股関節形成術トライアルシステムの部分斜視図である。第１位置の股関節形成術トライアルシステムが示されている。
図６９は、図４０に示される股関節形成術トライアルシステムの部分斜視図である。第３位置の股関節形成術トライアルシステムが示されている。
図７０は、図４０に示される股関節形成術トライアルシステムの部分斜視図である。第２位置のロック部材が示されている。
図７０Ａは、図４０に示される股関節形成術トライアルシステムの部分分解図である。第２位置のロック部材が示されている。
図７１は、図４０に示される股関節形成術トライアルシステムの部分斜視図である。第１位置のロック部材が示されている。
図７１Ａは、図４０に示される股関節形成術トライアルシステムの部分分解図である。第１位置のロック部材が示されている。
図７２は、図４０に示される股関節形成術トライアルシステムの部分斜視図である。第２位置の股関節形成術トライアルシステムが示されている。
図７２Ａは、図４０に示される股関節形成術トライアルシステムの部分分解図である。
図７３は、図４０に示される股関節形成術トライアルシステムの部分側面図である。第２位置のロック部材が示されている。
図７４は、図４０に示される股関節形成術トライアルシステムの部分側面図である。第１位置のロック部材が示されている。
図７５は、図４０に示される股関節形成術トライアルシステムの部分断面図である。第２位置のロック部材が示されている。
図７６は、図４０に示される股関節形成術トライアルシステムの部分断面図である。第１位置のロック部材が示されている。
図７７は、大腿骨の股関節形成術トライアルを行う例示的な方法の概略図である。
図７８は、医療器具および大腿骨ステムを含む、別の例示的な股関節形成術トライアルシステムの斜視図である。
図７９は、図７８に示される股関節形成術トライアルシステムの分解図である。
図８０は、図７８に示す医療器具の骨頭部材の斜視図である。
図８１は、骨頭部材第１長手方向軸に沿った、図７８に示される医療器具の骨頭部材の断面図である。
図８２は、図７８に示される医療器具のスペーサーの斜視図である。
図８３は、スペーサー長手方向軸に沿った、図７８に示される医療器具のスペーサーの断面図である。
図８４は、図７８に示される股関節形成術トライアルシステムのシャフトの斜視図である。
図８５は、図７８に示される股関節形成術トライアルシステムのシャフトの別の斜視図である。
図８６は、図７８に示される大腿骨ステムの斜視図である。
図８７は、図７８に示される大腿骨ステムの部分斜視図である。
図８８は、図７８に示される大腿骨ステムの別の部分斜視図である。
図８９は、大腿骨ステム第２長手方向軸に沿った、図７８に示される大腿骨ステムの部分断面図である。
図９０は、大腿骨ステム第２長手方向軸に沿った、図７８に示される大腿骨ステムの部分断面図である。
図９１は、図７８に示される股関節形成術トライアルシステムの部分斜視図である。
図９２は、大腿骨ステム第２長手方向軸に沿った、図７８に示される股関節形成術トライアルシステムの部分断面図である。
図９３は、図７８に示される股関節形成術トライアルシステムの部分上面図である。第１位置の股関節形成術トライアルシステムが示されている。
図９４は、大腿骨ステム第２長手方向軸に沿った、図７８に示される股関節形成術トライアルシステムの部分断面図である。第１位置の股関節形成術トライアルシステムが示されている。
図９５は、図７８に示される股関節形成術トライアルシステムの部分上面図である。第２位置の股関節形成術トライアルシステムが示されている。
図９６は、大腿骨ステム第２長手方向軸に沿った、図７８に示される股関節形成術トライアルシステムの部分断面図である。第２位置の股関節形成術トライアルシステムが示されている。
