公開番号2025113919
公報種別公開特許公報(A)
公開日2025-08-04
出願番号2024008322
出願日2024-01-23
発明の名称X線透視撮影装置、および、X線透視撮影方法
出願人富士フイルム株式会社
代理人弁理士法人山王坂特許事務所
主分類A61B 6/00 20240101AFI20250728BHJP(医学または獣医学;衛生学)
要約【課題】操作者がハンドルを押し続けなくても前進または後進を継続させることのできる移動型X線装置を提供することにある。
【解決手段】X線照射部から、可搬型のX線平面検出器にX線を照射する。X線照射部から照射されたX線のX線平面検出器への照射領域が、X線平面検出器の予め設定された透視・撮影エリア内に収まっているかどうかを検出し、収まっている場合、X線平面検出器の出力から生成された画像を透視画像とし、収まっていない場合、画像を撮影画像として、X線画像記憶部に保存する。

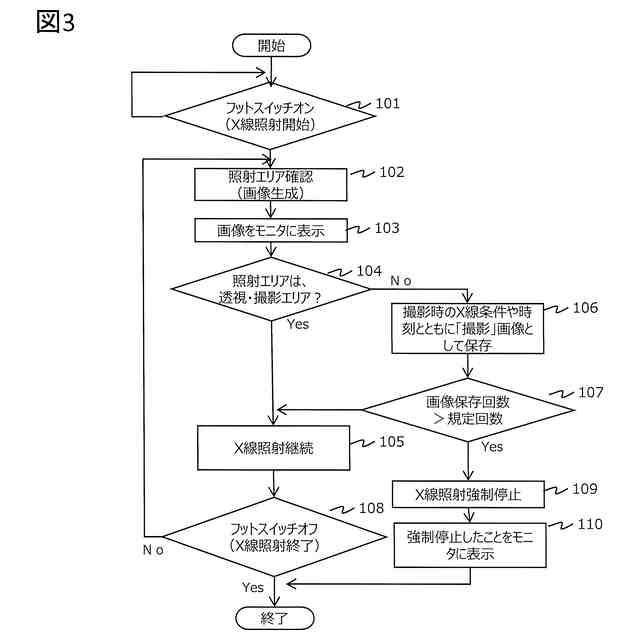

【選択図】図3
特許請求の範囲【請求項１】
Ｘ線照射部と、可搬型のＸ線平面検出器と、前記Ｘ線平面検出器の出力から画像を生成する画像生成部と、Ｘ線照射エリア検出部と、Ｘ線画像記憶部とを有し、
前記Ｘ線照射エリア検出部は、前記Ｘ線照射部から照射されたＸ線の前記Ｘ線平面検出器への照射領域が、前記Ｘ線平面検出器の予め設定された透視・撮影エリア内に収まっているかどうかを検出し、収まっている場合、前記画像生成部が生成した画像を透視画像とし、収まっていない場合、前記画像を撮影画像として、前記Ｘ線画像記憶部に保存することを特徴とするＸ線透視撮影装置。
続きを表示（約 1,700 文字）【請求項２】
請求項１に記載のＸ線透視撮影装置であって、前記Ｘ線照射エリア検出部は、Ｘ線照射が継続している間、前記照射領域が前記透視・撮影エリア内に収まっているかどうかの検出を繰り返し行ない、収まっていない場合には、前記画像を撮影画像として前記Ｘ線画像記憶部に保存し、
前記Ｘ線照射エリア検出部は、前記画像を前記Ｘ線画像記憶部に保存した回数が予め定めた回数を超えた場合、前記Ｘ線照射部のＸ線照射を強制停止させることを特徴とするＸ線透視撮影装置。
【請求項３】
請求項１に記載のＸ線透視撮影装置であって、前記Ｘ線平面検出器には、前記透視・撮影エリアの周縁を取り囲む外側の領域であって、前記Ｘ線平面検出器のＸ線を検出可能な有効エリア内にインターロックエリアが設定され、
前記Ｘ線照射エリア検出部は、前記インターロックエリアに閾値以上のＸ線が照射されているかどうかを検出し、前記インターロックエリアに閾値以上のＸ線が照射されている場合には、Ｘ線の照射領域が透視・撮影エリア内に収まっていないと判定することを特徴とするＸ線透視撮影装置。
【請求項４】
請求項３に記載のＸ線透視撮影装置であって、前記Ｘ線照射エリア検出部は、前記インターロックエリアに閾値以上のＸ線が照射されておらず、かつ、前記透視・撮影エリアにて閾値以上のＸ線が照射されている場合には、Ｘ線の照射領域が、前記Ｘ線平面検出器の前記透視・撮影エリア内に収まっていると判定することを特徴とするＸ線透視撮影装置。
【請求項５】
請求項３に記載のＸ線透視撮影装置であって、前記Ｘ線照射エリア検出部は、前記画像生成部が生成した画像に基づいて、前記インターロックエリアに閾値以上のＸ線が照射されているかどうかを検出することを特徴とするＸ線透視撮影装置。
【請求項６】
請求項１に記載のＸ線透視撮影装置であって、前記Ｘ線平面検出器には、前記透視・撮影エリアの周縁を取り囲む外側の領域に、インターロックエリアが設定され、前記インターロックエリアには前記Ｘ線平面検出器のＸ線検出素子とは異なるＸ線検出器が配置され、
前記Ｘ線照射エリア検出部は、前記インターロックエリアのＸ線検出器の出力に基づいて、前記インターロックエリアに閾値以上のＸ線が照射されているかどうかを検出することを特徴とするＸ線透視撮影装置。
【請求項７】
請求項１に記載のＸ線透視撮影装置であって、前記Ｘ線平面検出器には、２次元配列されたＸ線検出素子と、前記Ｘ線検出素子を収容するケースとを含み、前記ケースの外周には額縁形状のＸ線検出器が取り付けられ、前記額縁形状のＸ線検出器は、インターロックエリアを形成し、
前記Ｘ線照射エリア検出部は、前記インターロックエリアの前記Ｘ線検出器の出力に基づいて、前記インターロックエリアに閾値以上のＸ線が照射されているかどうかを検出することを特徴とするＸ線透視撮影装置。
【請求項８】
請求項１に記載のＸ線透視撮影装置であって、前記Ｘ線平面検出器には、２次元配列されたＸ線検出素子と、前記Ｘ線検出素子を収容するケースとを含み、前記ケースには、透視・撮影エリアの外側に設定したインターロックエリアに、Ｘ線吸収材料のマークが取り付けられ、
前記Ｘ線照射エリア検出部は、前記画像生成部が生成した画像に、前記マークの像が含まれている場合、前記インターロックエリアに閾値以上のＸ線が照射されていると判定することを特徴とするＸ線透視撮影装置。
【請求項９】
Ｘ線照射部から、可搬型のＸ線平面検出器にＸ線を照射し、
前記Ｘ線照射部から照射されたＸ線の前記Ｘ線平面検出器への照射領域が、前記Ｘ線平面検出器の予め設定された透視・撮影エリア内に収まっているかどうかを検出し、収まっている場合、前記Ｘ線平面検出器の出力から生成された画像を透視画像とし、収まっていない場合、前記画像を撮影画像として、Ｘ線画像記憶部に保存することを特徴とするＸ線透視撮影方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、可搬型のＸ線平面検出器を用いて透視を行うＸ線透視撮影装置に関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
Ｘ線透視撮影装置は、被検体に対してＸ線を照射するＸ線源が支柱によって、寝台の上方に支持され、寝台内にはＦＰＤ（フラットパネルディテクタ）が配置されている。Ｘ線源とＦＰＤは常に向かい合うように配置され、位置関係を保った状態で寝台を起倒動させたり、寝台に対してＸ線源を移動させたりすることができるように、Ｘ線源とＦＰＤの位置は制御装置によって制御されている。
【０００３】
一方、回診車と呼ばれる移動型Ｘ線撮影装置や、Ｘ線源を天井や床面に配置されたレールに沿って移動させるＸ線撮影装置は、被検体の撮影したい領域にＦＰＤを配置するとともに、Ｘ線源を比較的自由度高く撮影したい領域に向かって配置し、Ｘ線撮影を行うことができる。
【０００４】
一方、Ｘ線透視を行う場合には、Ｘ線源からＸ線が照射される領域が、Ｘ線検出器の検出領域から外れた状態で行ってはならないという規格が定められている。
【０００５】
そのため、例えば特許文献１では、Ｘ線照射領域と、平面検出器との位置関係を判定し、Ｘ線照射領域が平面検出器の検出領域内にすべて収まっている場合にはＸ線透視を可能にし、Ｘ線照射領域が平面検出器の検出領域からはみ出した場合には、透視撮影を停止させる装置が提案されている。
【先行技術文献】
【特許文献】
【０００６】
特開2009-253号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
特許文献１の技術は、透視中にＸ線照射領域が平面検出器の検出領域に収まっているかどうかを判定するため、判定した結果、Ｘ線照射領域が平面検出器の検出領域からはみ出していた場合には、一瞬規格を逸脱してしまうという問題がある。
【０００８】
また、特許文献１の技術は、透視中に、Ｘ線照射領域が平面検出器の検出領域から少しでもはみ出すと、瞬時に透視を停止してしまうという問題もある。
【０００９】
また、ＦＰＤは、内部に２次元に配列された半導体検出素子の出力を、予め定めたラインに沿って順番にひと続きの出力として読み出すように構成されている。このため、実際にＦＰＤの出力から、Ｘ線照射領域がＦＰＤの検出領域に収まっているかどうかを瞬時に判定することは技術的に困難である。
【００１０】
本発明の目的は、可搬形のＸ線平面検出器（ＦＰＤ）を用いて、規格を逸脱することなく、Ｘ線透視を行うことのできる装置を提供することにある。
【課題を解決するための手段】
（【００１１】以降は省略されています）
