公開番号2025113979
公報種別公開特許公報(A)
公開日2025-08-04
出願番号2024230264
出願日2024-12-26
発明の名称積層体
出願人ダイキン工業株式会社
代理人個人,個人,個人
主分類B32B 27/00 20060101AFI20250728BHJP(積層体)
要約【課題】本開示の積層体は、耐久性が良好である。
【解決手段】本開示の積層体は、基材と、前記基材上に積層される無機層と、前記無機層に接する表面処理層とを備え、
前記無機層は、SiO_xN_yを含み、
xは0.01以上8以下であり、
yは0.01以上8以下であり、
前記表面処理層は、含フッ素シラン化合物を含む表面処理剤を用いて形成される。
【選択図】なし
特許請求の範囲【請求項１】
基材と、前記基材上に積層される無機層と、前記無機層に接する表面処理層とを備え、
前記無機層は、ＳｉＯ
ｘ
Ｎ
ｙ
を含み、
ｘは０．０１以上８以下であり、
ｙは０．０１以上８以下であり、
前記表面処理層は、含フッ素シラン化合物を含む表面処理剤を用いて形成される、積層体。
続きを表示（約 1,200 文字）【請求項２】
ｘに対するｙの比ｙ／ｘが、０．０１～１である、請求項１に記載の積層体。
【請求項３】
前記無機層の厚さは、１ｎｍ以上３５ｎｍ以下である、請求項１に記載の積層体。
【請求項４】
波長５５０ｎｍの光に対する前記無機層の屈折率は、１．３以上２．０以下である、請求項１に記載の積層体。
【請求項５】

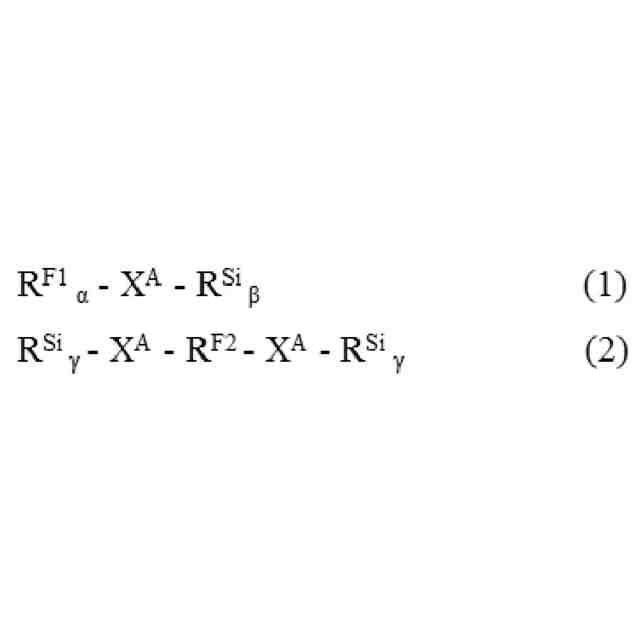

前記含フッ素シラン化合物は、下記式（１）または（２）：
JPEG
22
101
［式中：
Ｒ
Ｆ１
は、各出現においてそれぞれ独立して、Ｒｆ
１
－Ｒ
Ｆ
－Ｏ
ｑ
－またはフルオロアルキル基であり；
Ｒ
Ｆ２
は、－Ｒｆ
２
ｐ
－Ｒ
Ｆ
－Ｏ
ｑ
－またはフルオロアルキレン基であり；
Ｒｆ
１
は、各出現においてそれぞれ独立して、１個又はそれ以上のフッ素原子により置換されていてもよいＣ
１－１６
アルキル基であり；
Ｒｆ
２
は、１個又はそれ以上のフッ素原子により置換されていてもよいＣ
１－６
アルキレン基であり；
Ｒ
Ｆ
は、各出現においてそれぞれ独立して、２価のフルオロポリエーテル基であり；
ｐは、０又は１であり；
ｑは、各出現においてそれぞれ独立して、０又は１であり；
Ｒ
Ｓｉ
は、各出現においてそれぞれ独立して、水酸基、加水分解性基、水素原子又は１価の有機基が結合したＳｉ原子を含む１価の基であり；
少なくとも１つのＲ
Ｓｉ
は、水酸基又は加水分解性基が結合したＳｉ原子を含む１価の基であり；
Ｘ
Ａ
は、それぞれ独立して、単結合又は２～１０価の有機基であり；
αは、１～９の整数であり；
βは、１～９の整数であり；
γは、それぞれ独立して、１～９の整数である。］
で表される少なくとも１種の含フッ素シラン化合物を含む、請求項１～４のいずれか１項に記載の積層体。
【請求項６】
基材上に、反応性スパッタ法により無機層を形成すること、及び、
前記無機層の表面に表面処理剤を適用して、表面処理層を形成すること、を含み、
前記無機層は、ＳｉＯ
ｘ
Ｎ
ｙ
を含み、
ｘは０．０１以上８以下であり、
ｙは０．０１以上８以下であり、
前記表面処理層は、含フッ素シラン化合物を含む、積層体の製造方法。

発明の詳細な説明【技術分野】
【０００１】
本開示は、積層体に関する。
続きを表示（約 2,200 文字）【背景技術】
【０００２】
ある種の含フッ素化合物は、基材の表面処理に用いると、優れた撥水性、撥油性、防汚性などを提供し得ることが知られている。含フッ素化合物を含む表面処理組成物から得られる層は、いわゆる機能性薄膜として、例えばガラス、プラスチック、繊維、建築資材など種々多様な基材に施されている。特許文献１には、パーフルオロ（ポリ）エーテル基含有シラン化合物を含む表面処理剤が記載されている。
【先行技術文献】
【特許文献】
【０００３】
国際公開第２０１４／０６９５９２号
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本開示は、耐久性が良好な積層体の提供を目的とする。
【課題を解決するための手段】
【０００５】
本開示は、以下の態様を含む。
［１］
基材と、前記基材上に積層される無機層と、前記無機層に接する表面処理層とを備え、
前記無機層は、ＳｉＯ
ｘ
Ｎ
ｙ
を含み、
ｘは０．０１以上８以下であり、
ｙは０．０１以上８以下であり、
前記表面処理層は、含フッ素シラン化合物を含む表面処理剤を用いて形成される、積層体。
［２］
ｘに対するｙの比ｙ／ｘが、０．０１～１である、［１］に記載の積層体。
［３］
前記無機層の厚さは、１ｎｍ以上３５ｎｍ以下である、［１］又は［２］に記載の積層体。
［４］
波長５５０ｎｍの光に対する前記無機層の屈折率は、１．３以上２．０以下である、［１］～［３］のいずれか１つに記載の積層体。
［５］
前記含フッ素シラン化合物は、下記式（１）または（２）：
JPEG
22
101
［式中：
Ｒ
Ｆ１
は、各出現においてそれぞれ独立して、Ｒｆ
１
－Ｒ
Ｆ
－Ｏ
ｑ
－またはフルオロアルキル基であり；
Ｒ
Ｆ２
は、－Ｒｆ
２
ｐ
－Ｒ
Ｆ
－Ｏ
ｑ
－またはフルオロアルキレン基であり；
Ｒｆ
１
は、各出現においてそれぞれ独立して、１個又はそれ以上のフッ素原子により置換されていてもよいＣ
１－１６
アルキル基であり；
Ｒｆ
２
は、１個又はそれ以上のフッ素原子により置換されていてもよいＣ
１－６
アルキレン基であり；
Ｒ
Ｆ
は、各出現においてそれぞれ独立して、２価のフルオロポリエーテル基であり；
ｐは、０又は１であり；
ｑは、各出現においてそれぞれ独立して、０又は１であり；
Ｒ
Ｓｉ
は、各出現においてそれぞれ独立して、水酸基、加水分解性基、水素原子又は１価の有機基が結合したＳｉ原子を含む１価の基であり；
少なくとも１つのＲ
Ｓｉ
は、水酸基又は加水分解性基が結合したＳｉ原子を含む１価の基であり；
Ｘ
Ａ
は、それぞれ独立して、単結合又は２～１０価の有機基であり；
αは、１～９の整数であり；
βは、１～９の整数であり；
γは、それぞれ独立して、１～９の整数である。］
で表される少なくとも１種の含フッ素シラン化合物を含む、［１］～［３］のいずれか１つに記載の積層体。
［６］
【発明の効果】
【０００６】
本開示の積層体は、耐久性が良好である。
【発明を実施するための形態】
【０００７】
本開示の積層体は、基材と、上記基材上に積層される無機層と、上記無機層に接する表面処理層とを備え、
上記無機層は、ＳｉＯ
ｘ
Ｎ
ｙ
を含み、
上記表面処理層は、含フッ素シラン化合物を含む表面処理剤を用いて形成される。
ｘは、０．０１以上８以下であり、ｙは、０．０１以上８以下である。
【０００８】
本開示は、耐久性が良好な積層体を提供し得、好ましくは、耐人工汗性能、耐スチールウール摩耗性、耐エタノール消しゴム摩耗性が良好な積層体を提供し得る。
【０００９】
（基材）
本開示において使用可能な基材は、例えば、ガラス、樹脂（天然又は合成樹脂、例えば一般的なプラスチック材料であってよい）、ＯＣＡ（Optical Clear Adhesive）、偏光板金属、セラミックス、半導体（シリコン、ゲルマニウム等）、電子機器、繊維（織物、不織布等）、毛皮、皮革、木材、陶磁器、石材等、建築部材等、衛生用品、任意の適切な材料で構成され得る。
【００１０】
好ましい態様において、上記基材は、ガラス、樹脂、偏光板、ＯＣＡ（Optical Clear Adhesive）又は金属であり、好ましくはガラス、樹脂、偏光板又はＯＣＡ（Optical Clear Adhesive）である。
（【００１１】以降は省略されています）
