公開番号2025141141
公報種別公開特許公報(A)
公開日2025-09-29
出願番号2024040928
出願日2024-03-15
発明の名称固定子コア、回転電機、圧縮機、および、冷凍装置
出願人ダイキン工業株式会社
代理人個人
主分類H02K 1/18 20060101AFI20250919BHJP(電力の発電,変換,配電)
要約【課題】磁気劣化による鉄損が生じ難い固定子コア、回転電機、圧縮機、および、冷凍装置を提供する。

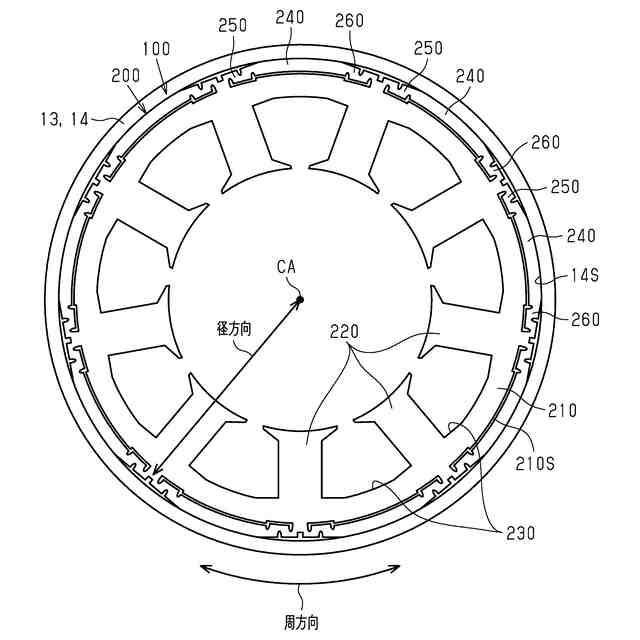

【解決手段】固定子コア200は、ケーシング13の胴体14の内方に設けられる筒状のヨーク部210と、ヨーク部210を胴体14に支持する複数の支持部240と、ヨーク部210と周方向における支持部240の一方の端部とを接続する第1接続部250と、ヨーク部210と周方向における支持部240の他方の端部とを接続する第2接続部260と、を備える。第1接続部250および第2接続部260のそれぞれは、支持部240との接続部分からヨーク部210との接続部分までの間に、第1部分と、第2部分と、を含む。径方向における第2部分の内側の端部は、径方向における第1部分の内側の端部と直接または間接的に接続される。径方向における第2部分の外側の端部は、周方向において第1部分から離れて配置される。
【選択図】図3
特許請求の範囲【請求項１】

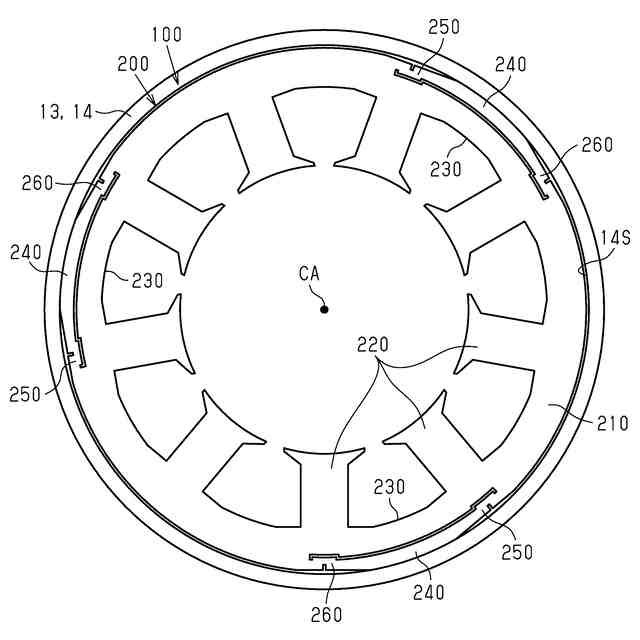

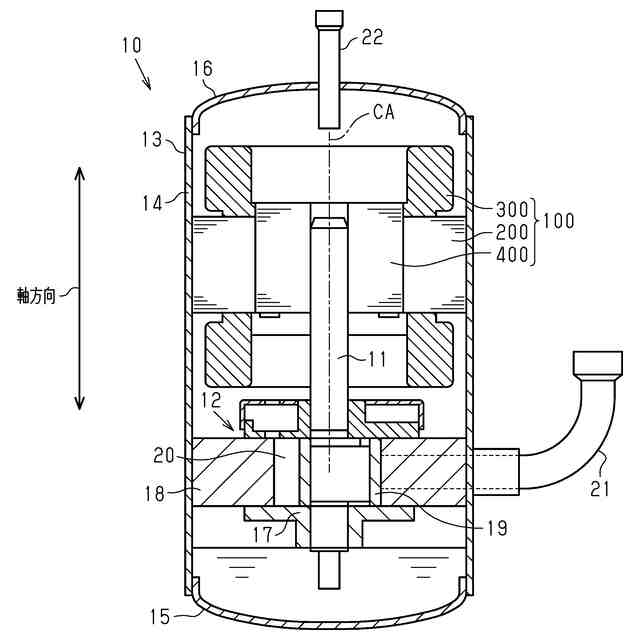

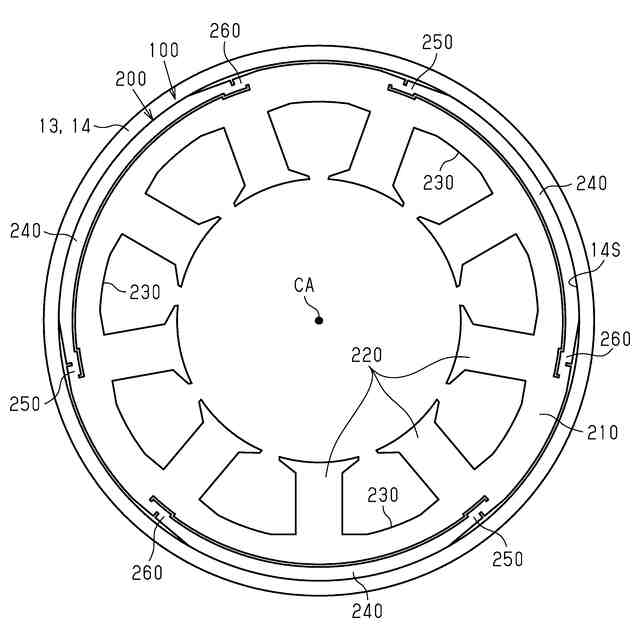

ケーシング（１３）の筒状の胴体（１４）内に支持される回転電機（１００）の固定子コア（２００）であって、
前記胴体（１４）の内方に設けられる筒状のヨーク部（２１０）と、
前記ヨーク部（２１０）の径方向において前記ヨーク部（２１０）の外方に設けられ、かつ、前記ヨーク部（２１０）の周方向に並んで設けられ、前記ヨーク部（２１０）を前記胴体（１４）に支持する複数の支持部（２４０）と、
前記ヨーク部（２１０）と、前記周方向における前記支持部（２４０）の一方の端部（２４１）とを接続する第１接続部（２５０）と、
前記ヨーク部（２１０）と、前記周方向における前記支持部（２４０）の他方の端部（２４２）とを接続する第２接続部（２６０）と、を備え、
前記第１接続部（２５０）および前記第２接続部（２６０）のそれぞれは、前記支持部（２４０）との接続部分から前記ヨーク部（２１０）との接続部分までの間に、
前記支持部（２４０）から前記径方向の内側に延びる第１部分（２７０）と、
第２部分（２８０）と、を含み、
前記径方向における前記第２部分（２８０）の内側の端部（２８２）は、前記径方向における前記第１部分（２７０）の内側の端部（２７２）と直接または間接的に接続され、
前記径方向における前記第２部分（２８０）の外側の端部（２８１）は、前記周方向において前記第１部分（２７０）から離れて配置される、
固定子コア。
続きを表示（約 1,700 文字）【請求項２】

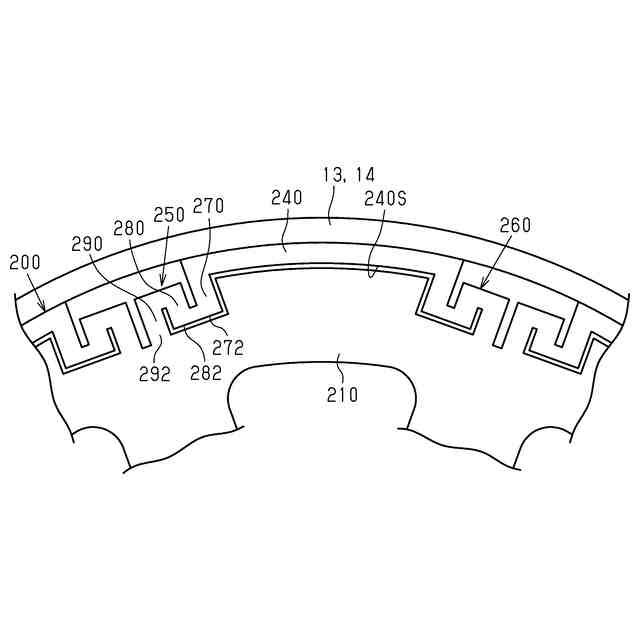

前記第１接続部（２５０）および前記第２接続部（２６０）のそれぞれは、前記支持部（２４０）との接続部分から前記ヨーク部（２１０）との接続部分までの間に第３部分（２９０）をさらに含み、
前記径方向における前記第３部分（２９０）の外側の端部（２９１）は、前記径方向における前記第２部分（２８０）の外側の端部（２８１）と直接または間接的に接続され、
前記径方向における前記第３部分（２９０）の内側の端部（２９２）は、前記周方向において前記第１部分（２７０）および前記第２部分（２８０）の両方から離れて配置される、
請求項１に記載の固定子コア。
【請求項３】
前記第２部分（２８０）は、前記周方向において、隣り合う前記支持部（２４０）の間に配置される、
請求項１に記載の固定子コア。
【請求項４】
前記第２部分（２８０）は、前記径方向における前記支持部（２４０）の内方に配置される、
請求項１に記載の固定子コア。
【請求項５】

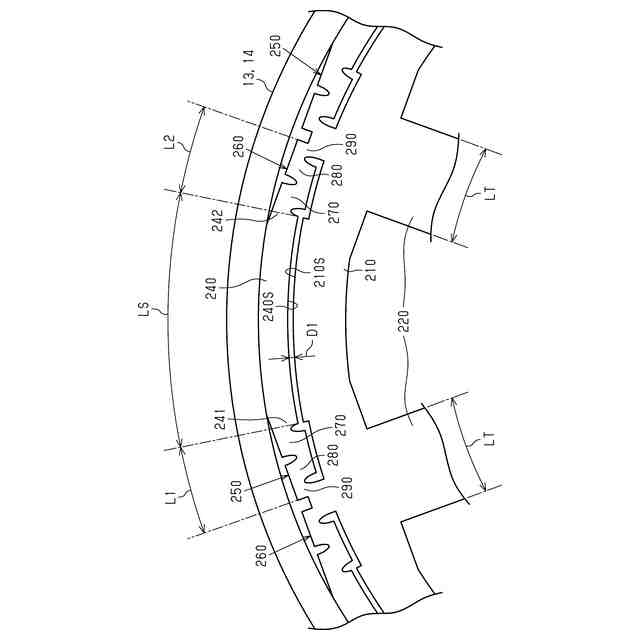

前記周方向における前記第１接続部（２５０）の長さ（Ｌ１）は、前記周方向における前記支持部（２４０）の長さ（ＬＳ）の２分の１以下であり、
前記周方向における前記第２接続部（２６０）の長さ（Ｌ２）は、前記周方向における前記支持部（２４０）の長さ（ＬＳ）の２分の１以下である、
請求項３に記載の固定子コア。
【請求項６】

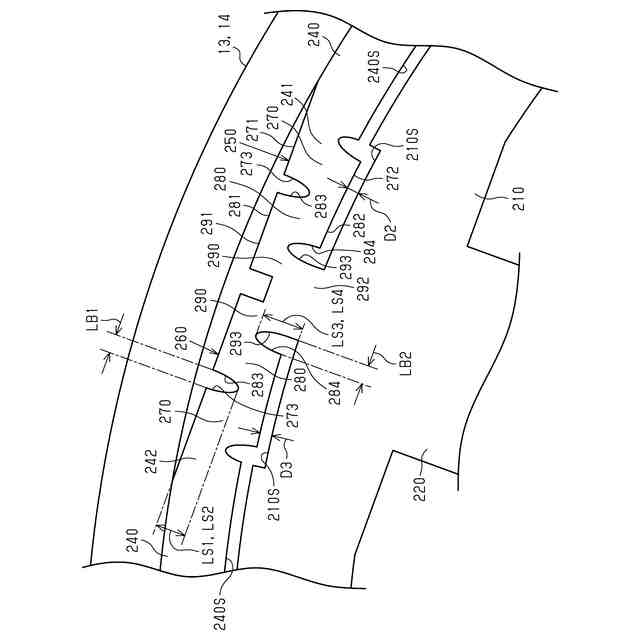

前記径方向における前記第１部分（２７０）の外側の端部（２７１）には、前記第２部分（２８０）に対向する第１面部（２７３）が構成され、
前記径方向における前記第２部分（２８０）の外側の端部（２８１）には、前記第１面部（２７３）から前記周方向に離れるとともに、前記第１面部（２７３）に対向する第２面部（２８３）が構成され、
前記径方向における前記第１面部（２７３）の内端から外端までの長さ（ＬＳ１）は、前記第１面部（２７３）と前記第２面部（２８３）との間の長さ（ＬＢ１）よりも長く、
前記径方向における前記第２面部（２８３）の内端から外端までの長さ（ＬＳ２）は、前記第１面部（２７３）と前記第２面部（２８３）との間の長さ（ＬＢ１）よりも長い、
請求項１に記載の固定子コア。
【請求項７】
前記ヨーク部（２１０）から前記径方向の内側に延びる複数のティース部（２２０）をさらに備え、
前記第１接続部（２５０）および前記第２接続部（２６０）のそれぞれは、前記径方向において前記ティース部（２２０）の外側に配置される、
請求項１に記載の固定子コア。
【請求項８】
前記径方向における前記複数の前記ティース部（２２０）のそれぞれの外側には、前記第１接続部（２５０）が配置され、
前記径方向における前記複数の前記ティース部（２２０）のそれぞれの外側には、前記第２接続部（２６０）が配置される、
請求項７に記載の固定子コア。
【請求項９】
前記周方向における前記第１接続部（２５０）の長さ（Ｌ１）は、前記周方向における前記ティース部（２２０）の長さ（ＬＴ）以下であり、
前記周方向における前記第２接続部（２６０）の長さ（Ｌ２）は、前記周方向における前記ティース部（２２０）の長さ（ＬＴ）以下である、
請求項７に記載の固定子コア。
【請求項１０】
前記ヨーク部（２１０）から前記径方向の内側に延びる複数のティース部（２２０）と、
前記周方向において隣り合う前記ティース部（２２０）と前記ヨーク部（２１０）の一部とで囲われる複数のスロット（２３０）と、をさらに備え、
前記複数の前記支持部（２４０）のそれぞれは、前記径方向における前記複数の前記スロット（２３０）のそれぞれの外側に配置され、
前記支持部（２４０）の数は、前記スロット（２３０）の数と同じである、
請求項１に記載の固定子コア。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】

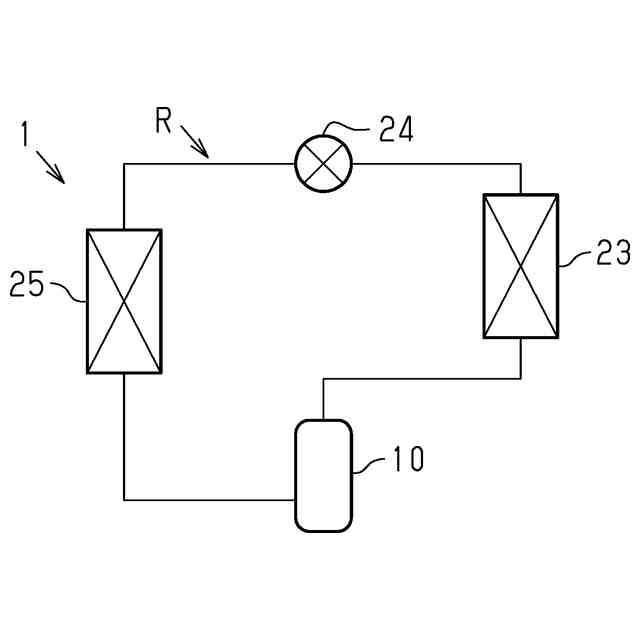

本開示は、固定子コア、回転電機、圧縮機、および、冷凍装置に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
ケーシングに支持される回転電機の固定子コアが知られている。一例では、回転電機の固定子コアは、ケーシングの胴体内に支持されている。特許文献１は、このような回転電機の例を開示する。
【先行技術文献】
【特許文献】
【０００３】
特開２００９－２６１１６２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
固定子コアをケーシングに固定する方法として、例えば、焼嵌めが用いられる。このような方法で固定子コアを固定する場合、固定子コアのうちヨーク部に圧縮応力が生じる。ヨーク部に圧縮応力が生じると、磁気劣化による鉄損が生じる虞がある。
【課題を解決するための手段】
【０００５】
この課題を解決する第１観点の固定子コアは、ケーシングの筒状の胴体内に支持される回転電機の固定子コアであって、前記胴体の内方に設けられる筒状のヨーク部と、前記ヨーク部の径方向において前記ヨーク部の外方に設けられ、かつ、前記ヨーク部の周方向に並んで設けられ、前記ヨーク部を前記胴体に支持する複数の支持部と、前記ヨーク部と、前記周方向における前記支持部の一方の端部とを接続する第１接続部と、前記ヨーク部と、前記周方向における前記支持部の他方の端部とを接続する第２接続部と、を備え、前記第１接続部および前記第２接続部のそれぞれは、前記支持部との接続部分から前記ヨーク部との接続部分までの間に、前記支持部から前記径方向の内側に延びる第１部分と、第２部分と、を含み、前記径方向における前記第２部分の内側の端部は、前記径方向における前記第１部分の内側の端部と直接または間接的に接続され、前記径方向における前記第２部分の外側の端部は、前記周方向において前記第１部分から離れて配置される。
【０００６】
この構成によれば、径方向における第２部分の外側の端部が周方向において第１部分から離れて配置される。すなわち、周方向において、第１部分と第２部分の外側の端部との間には隙間がある。この隙間により第２部分が第１部分に対して相対移動可能となっている。このため、第１接続部および第２接続部のそれぞれが変形できる。第１接続部および第２接続部のそれぞれが変形することによって、ヨーク部に圧縮応力が生じ難くなる。このため、磁気劣化による鉄損が生じ難い。
【０００７】
第２観点の固定子コアは、第１観点の固定子コアにおいて、前記第１接続部および前記第２接続部のそれぞれは、前記支持部との接続部分から前記ヨーク部との接続部分までの間に第３部分をさらに含み、前記径方向における前記第３部分の外側の端部は、前記径方向における前記第２部分の外側の端部と直接または間接的に接続され、前記径方向における前記第３部分の内側の端部は、前記周方向において前記第１部分および前記第２部分の両方から離れて配置される。
【０００８】
この構成によれば、径方向における第３部分の内側の端部が周方向において第２部分から離れて配置される。すなわち、周方向において、第２部分と第３部分の内側の端部との間には隙間がある。この隙間により第３部分が第２部分に対して相対移動可能となっている。このため、第１接続部および第２接続部のそれぞれがより好適に変形できる。
【０００９】
第３観点の固定子コアは、第１または第２観点の固定子コアにおいて、前記第２部分は、前記周方向において、隣り合う前記支持部の間に配置される。
【００１０】
この構成によれば、第２部分が隣り合う支持部の間に配置されるため、径方向において、ヨーク部のうち支持部の内方に位置する部分を大きくできる。
（【００１１】以降は省略されています）
