公開番号2025139420
公報種別公開特許公報(A)
公開日2025-09-26
出願番号2024038340
出願日2024-03-12
発明の名称回転電気機械
出願人ダイキン工業株式会社
代理人弁理士法人前田特許事務所
主分類H02K 1/18 20060101AFI20250918BHJP(電力の発電,変換,配電)
要約【課題】磁気特性の低下を抑制すると共に、流体が通過する流路の流路抵抗を抑制する回転電気機械を提供する。

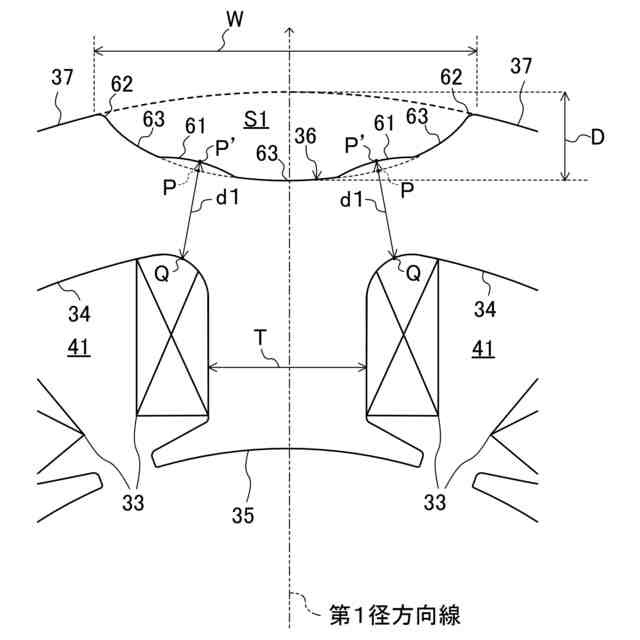

【解決手段】回転電気機械のステータコア(32)における径方向の外側の面である外側面(36,37)には、軸方向に延びる溝(36)が形成され、軸方向に直交する断面視において、溝(36)には、径方向の外側に向かって湾曲する第1凸部(61)と、径方向の内側に向かって湾曲する凹部(63)とが形成され、スロット(41)の周壁面と第1凸部(61)との間で最短となる長さは、溝(36)における第1凸部(61)を除いた部分とスロット(41)の周壁面との間の長さよりも短い。
【選択図】図4
特許請求の範囲【請求項１】

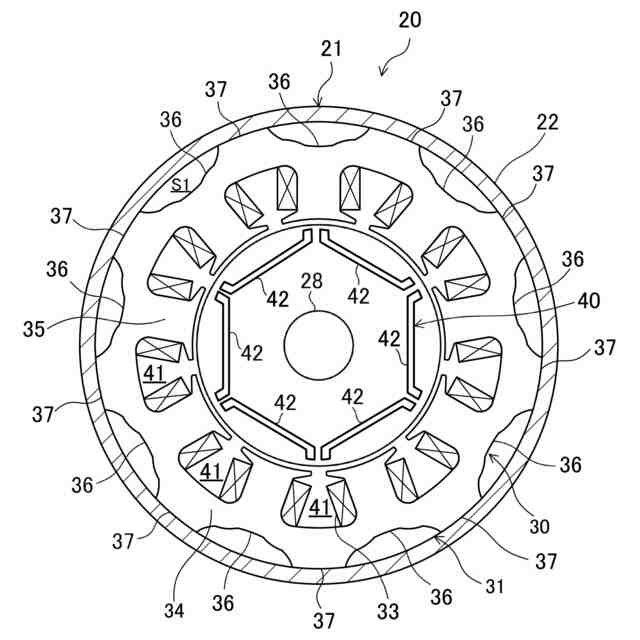

筒状の胴部（22）を有するケーシング（21）の内側に配置される回転電気機械であって、
筒状のヨーク部（34）と、該ヨーク部（34）から該ヨーク部（34）の径方向の内側に向かって延びると共に、該ヨーク部（34）の周方向に並ぶ（35）とを有するステータコア（32）と、前記周方向に隣り合う２つの前記ティース部（35）の間に形成されたスロット（41）に配置されたコイル（33）とを有し、前記胴部（22）の内側に配置されるステータ（31）と、
前記ステータコア（32）の内側に配置され、回転軸心を中心に回転するロータ（40）とを備え、
前記ステータコア（32）における前記径方向の外側の面である外側面（36,37）には、前記ヨーク部（34）の軸方向に延びる溝（36）が形成され、
前記軸方向に直交する断面視において、
前記溝（36）には、前記径方向の外側に向かって湾曲する第１凸部（61）と、前記径方向の内側に向かって湾曲する凹部（63）とが形成され、
前記スロット（41）の周壁面と前記第１凸部（61）との間で最短となる長さは、前記溝（36）における前記第１凸部（61）を除いた部分と前記スロット（41）の周壁面との間の長さよりも短い
回転電気機械。
続きを表示（約 780 文字）【請求項２】
前記軸方向に直交する断面視において、
前記溝（36）には、前記外側面（36,37）において前記溝（36）を除いた部分に連続すると共に前記径方向の外側に向かって湾曲する第２凸部（62）が形成される
請求項１に記載の回転電気機械。
【請求項３】
前記軸方向に直交する断面視において、
前記第１凸部（61）と前記凹部（63）とは、滑らかな曲線によって互いに接続される
請求項１または２に記載の回転電気機械。
【請求項４】
前記軸方向に直交する断面視において、

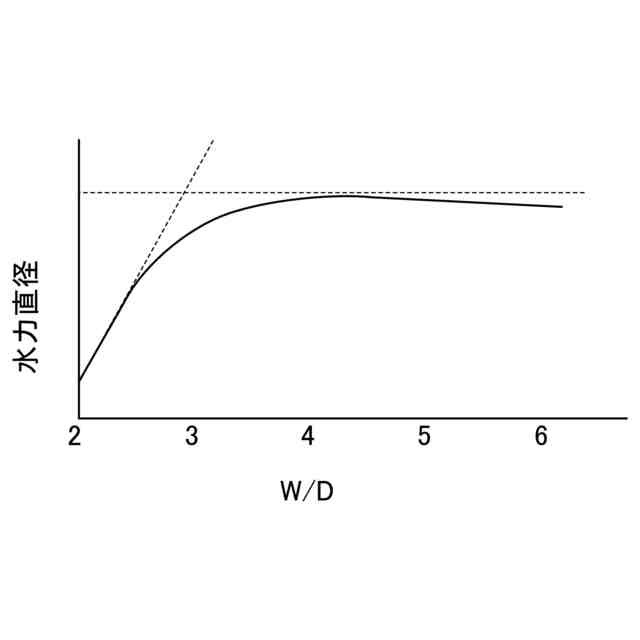

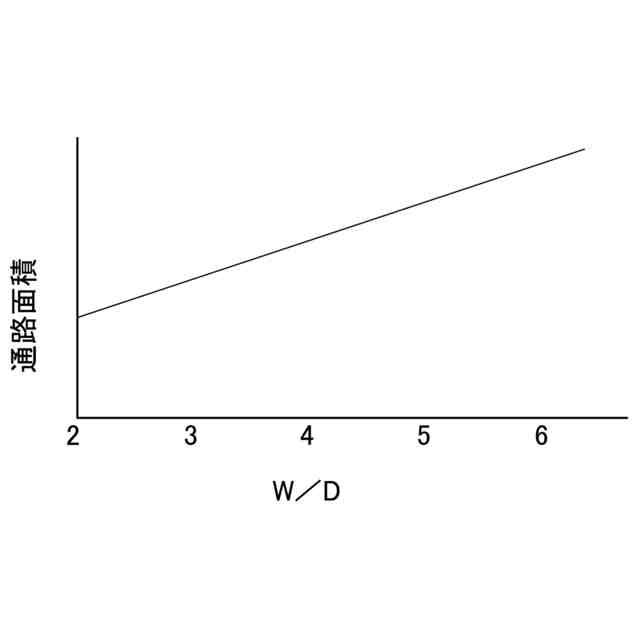

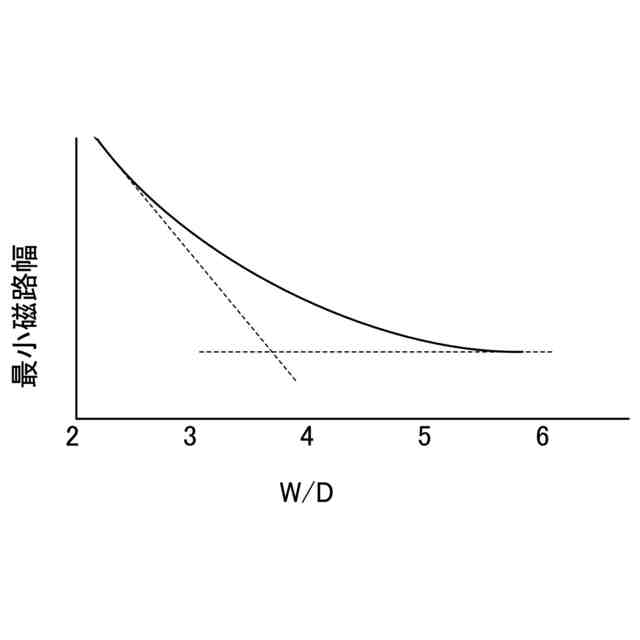

前記溝（36）と、前記胴部（22）の内面との間における前記径方向の最大長さをＤとし、
前記溝（36）の前記径方向に直交する方向の長さをＷとしたときに、
２．５×Ｄ≦Ｗ≦５．０×Ｄ
を満たす
請求項１または２に記載の回転電気機械。
【請求項５】
前記軸方向に直交する断面視において、

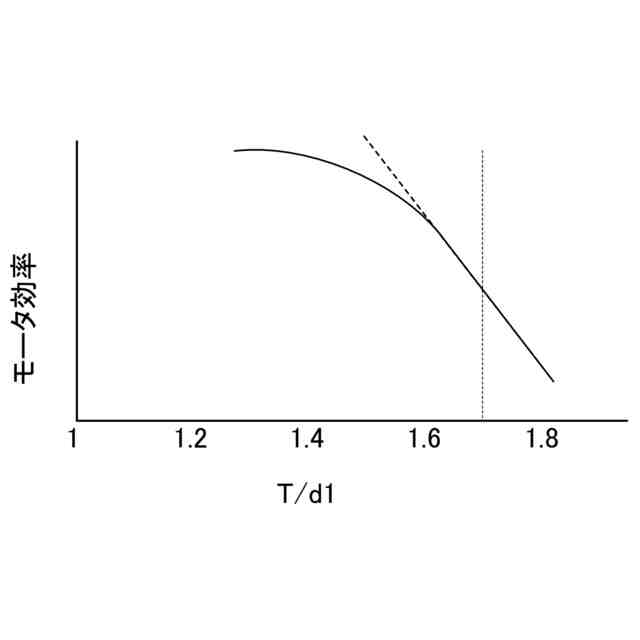

前記ティース部（35）の前記径方向に直交する方向の長さをＴとし、
前記スロット（41）の周壁面と、前記外側面（36,37）との間で最短となる長さをｄ１としたときに、
Ｔ≦１．７×ｄ１
を満たす
請求項１または２に記載の回転電気機械。
【請求項６】
前記溝（36）は、前記外側面（36,37）のうち前記ティース部（35）の前記径方向の外側に形成される
請求項１または２に記載の回転電気機械。
【請求項７】

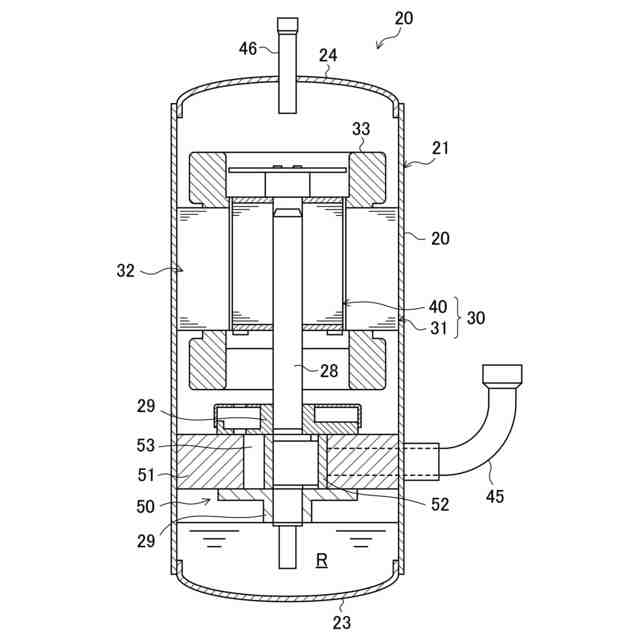

請求項１または２に記載の回転電気機械と、
前記回転電気機械に駆動される圧縮機構（50）とを備えた圧縮機。
【請求項８】

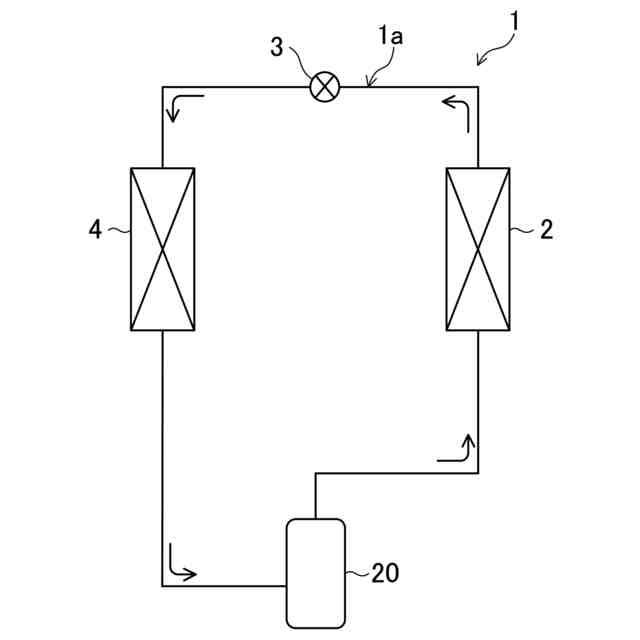

請求項１または２に記載の回転電気機械を備えた冷凍装置。

発明の詳細な説明【技術分野】
【０００１】
本開示は、回転電気機械に関するものである。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
特許文献１に開示の回転電気機械では、ステータコアの径方向の外側面には冷媒の流路としての切り欠き部が形成される。この回転電気機械では、切り欠き部とティースの根元との間の距離を短くすることによって熱抵抗を増大させ、ステータコアとケーシングとを溶接により固定するに際して溶接点からティースへ伝達する熱を低減させている。
【先行技術文献】
【特許文献】
【０００３】
特開２００８－２７８６７３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、冷凍サイクルを行う冷凍装置において圧縮機の動作時における圧縮機内の圧力が高い場合、冷凍機油は粘度の高い方が好ましい。圧縮機内での冷凍機油の流動性が抑えられ、油溜まりの油量を確保できるからである。
【０００５】
ここで、圧縮機内の冷凍機油は切り欠き部を通過して再び油溜まりに貯留されるが、冷凍機油の粘度が高いほど切り欠き部を通過する際の流路抵抗が大きくなる。そのため、切り欠き部の流路面積（切り欠き部の延伸方向に直交する断面積）を大きくすることで、流路抵抗を抑えることができる。しかし、流路面積を大きくすると、ステータコアに肉薄部分が生じ、このような肉薄部分では磁路幅が狭くなって磁気飽和しやすくなる。磁気飽和すると、鉄損が増加し回転電気機械の効率の低下を招くおそれがある。
【０００６】
本開示の目的は、磁気特性の低下を抑制すると共に、流体が通過する流路の流路抵抗を抑制する回転電気機械を提供することにある。
【課題を解決するための手段】
【０００７】
本開示の第１の態様は、
筒状の胴部（22）を有するケーシング（21）の内側に配置される回転電気機械であって、
筒状のヨーク部（34）と、該ヨーク部（34）から該ヨーク部（34）の径方向の内側に向かって延びると共に、該ヨーク部（34）の周方向に並ぶ複数のティース部（35）とを有するステータコア（32）と、前記周方向に隣り合う２つの前記ティース部（35）の間に形成されたスロット（41）に配置されたコイル（33）とを有し、前記胴部（22）の内側に配置されるステータ（31）と、
前記ステータコア（32）の内側に配置され、回転軸心を中心に回転するロータ（40）とを備え、
前記ステータコア（32）における前記径方向の外側の面である外側面（36，37）には、前記ヨーク部（34）の軸方向に延びる溝（36）が形成され、
前記軸方向に直交する断面視において、
前記溝（36）には、前記径方向の外側に向かって湾曲する第１凸部（61）と、前記径方向の内側に向かって湾曲する凹部（63）とが形成され、
前記スロット（41）の周壁面と前記第１凸部（61）との間で最短となる長さは、前記溝（36）における前記第１凸部（61）を除いた部分と前記スロット（41）の周壁面との間の長さよりも短い。
【０００８】
第１の態様では、溝（36）と胴部（22）の内面との間には軸方向に延びる流路が形成される。ここで、例えば、粘度の比較的高い冷凍機油がこの流路を流れる場合、冷凍機油の流路抵抗を抑えるために該流路の水力直径を大きくした方が好ましい。水力直径を大きくすると、流路の延伸方向に直交する断面積である流路面積が大きくなって、その分ステータコア（32）の外側面（36,37）が削られるため、ステータコア（32）には筒軸方向から見て比較的肉薄となる部分（すなわち、溝（36）とスロット（41）の周壁面と間の長さが比較的短くなる部分）が生じる。このような肉薄部分では磁束が形成される磁路幅が狭くなり、磁気飽和を生じる結果、鉄損が増大し回転電気機械の効率が低減する。
【０００９】
そこで第１の態様では、溝（36）に第１凸部（61）が形成される。第１凸部（61）は、軸方向に直交する断面視において溝（36）から径方向の外側へ出っ張るように形成される。そのため、ステータコア（32）に磁路幅が狭くなる部分が形成されることを抑制できる。また、凹部（63）は径方向の内側に向かって凹むように形成されるため、流路面積の減少を抑制できる。これにより、回転電気機械の効率の低下を抑制すると共に、流体の流路抵抗を抑制できる。
【００１０】

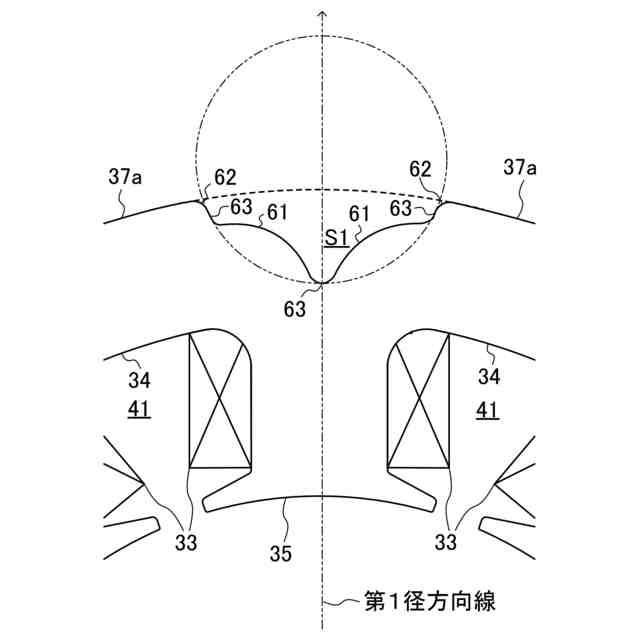

第２の態様は、第１の態様において、
前記軸方向に直交する断面視において、
前記溝（36）には、前記外側面（36,37）において前記溝（36）を除いた部分に連続すると共に前記径方向の外側に向かって湾曲する第２凸部（62）が形成される。
（【００１１】以降は省略されています）
