公開番号2025141393
公報種別公開特許公報(A)
公開日2025-09-29
出願番号2024041298
出願日2024-03-15
発明の名称故障診断システム、冷凍サイクルシステム、故障診断方法、故障診断プログラム及び空調機
出願人ダイキン工業株式会社
代理人個人,個人
主分類F25B 49/02 20060101AFI20250919BHJP(冷凍または冷却;加熱と冷凍との組み合わせシステム;ヒートポンプシステム;氷の製造または貯蔵;気体の液化または固体化)
要約【課題】冷凍サイクルシステムにおいて、運転データに基づく指標値から冷媒の漏洩の有無を判定する際の、判定精度を向上させる。

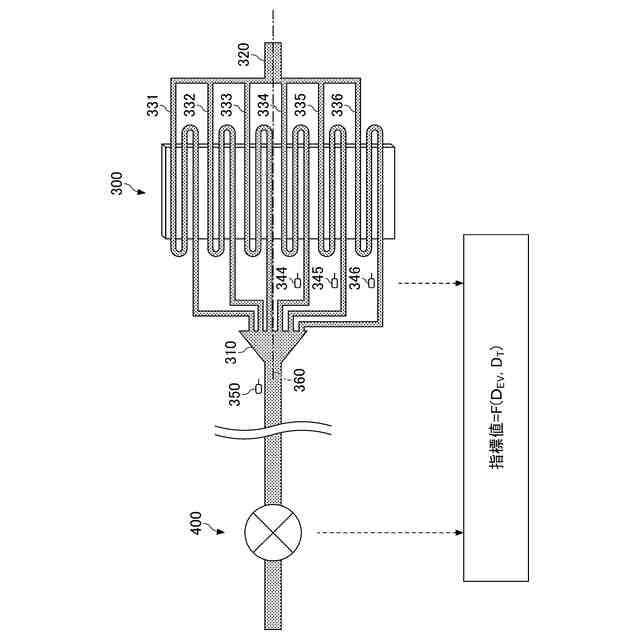

【解決手段】制御部(121)を有する故障診断システム(120)であって、前記制御部(121)は、運転データを取得し、取得した運転データに含まれる膨張弁(400)に関する値と、熱交換器(300)出口における合流前の複数のパス(331～336)のうちのいずれかのパスに設置された温度センサにより測定された値と、を用いて冷媒の漏洩の有無を判定し、前記熱交換器(300)出口における合流前の複数のパス(331～336)のうちのいずれかのパスには、前記複数のパスの高さの平均値よりも低い高さに位置するパス(334～336)が含まれる。
【選択図】図4
特許請求の範囲【請求項１】
制御部（１２１）を有する故障診断システム（１２０）であって、
前記制御部（１２１）は、
運転データを取得し、
取得した運転データに含まれる膨張弁（４００）に関する値と、熱交換器（３００）出口における合流前の複数のパス（３３１～３３６）のうちのいずれかのパスに設置された温度センサにより測定された値と、を用いて冷媒の漏洩の有無を判定し、
前記熱交換器（３００）出口における合流前の複数のパス（３３１～３３６）のうちのいずれかのパスには、前記複数のパスの高さの平均値よりも低い高さに位置するパス（３３４～３３６）が含まれる、
故障診断システム（１２０）。
続きを表示（約 1,200 文字）【請求項２】
前記熱交換器（３００）出口における合流前の複数のパス（３３１～３３６）のうちのいずれかのパスに設置された温度センサは、着霜を検知するためのデフロストセンサである、
請求項１に記載の故障診断システム（１２０）。
【請求項３】
前記熱交換器（３００）出口における合流前の複数のパス（３３１～３３６）のうちのいずれかのパスには、上下方向に配置される複数のパスのうちの一番下に配置されるパス（３３６）が含まれる、
請求項１に記載の故障診断システム（１２０）。
【請求項４】
前記膨張弁（４００）に関する値には、前記膨張弁の開度、冷媒流量比、前記膨張弁のＣＶ値、前記膨張弁の開度に基づいて算出される冷却能力のいずれかが含まれる、
請求項１に記載の故障診断システム（１２０）。
【請求項５】
前記膨張弁（４００）には、凝縮器出口膨張弁、過冷却熱交膨張弁またはエコノマイザ熱交膨張弁、蒸発器入口膨張弁のいずれかが含まれる、
請求項１に記載の故障診断システム（１２０）。
【請求項６】
前記膨張弁（４００）は、冷媒回路（１１０）における凝縮器の出口から蒸発器の入口までの間に設置されている、
請求項１に記載の故障診断システム（１２０）。
【請求項７】

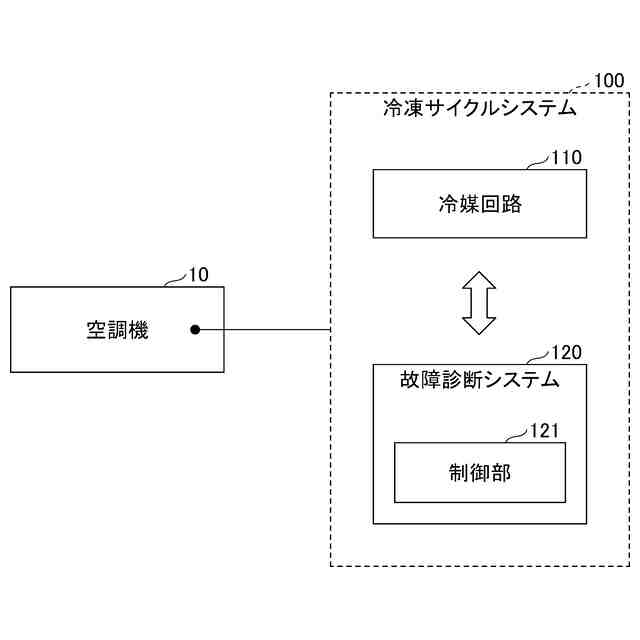

請求項１乃至６のいずれか１項に記載の故障診断システム（１２０）を備える冷凍サイクルシステム（１００）。
【請求項８】
冷凍サイクルシステム（１００）の故障診断方法であって、
運転データを取得する工程と、
取得した運転データに含まれる膨張弁（４００）に関する値と、熱交換器（３００）出口における合流前の複数のパス（３３１～３３６）のうちのいずれかのパスに設置された温度センサにより測定された値と、を用いて冷媒の漏洩の有無を判定する工程と、を有し、
前記熱交換器（３００）出口における合流前の複数のパス（３３１～３３６）のうちのいずれかのパスには、前記複数のパスの高さの平均値よりも低い高さに位置するパス（３３４～３３６）が含まれる、
故障診断方法。
【請求項９】
故障診断システムの制御部（１２１）に、
運転データを取得する工程と、
取得した運転データに含まれる膨張弁（４００）に関する値と、熱交換器（３００）出口における合流前の複数のパス（３３１～３３６）のうちのいずれかのパスに設置された温度センサにより測定された値と、を用いて冷媒の漏洩の有無を判定する工程と、を実行させ、
前記熱交換器（３００）出口における合流前の複数のパス（３３１～３３６）のうちのいずれかのパスには、前記複数のパスの高さの平均値よりも低い高さに位置するパス（３３４～３３６）が含まれる、
故障診断プログラム。
【請求項１０】
請求項７に記載の冷凍サイクルシステム（１００）を備える空調機（１０）。

発明の詳細な説明【技術分野】
【０００１】
本開示は、故障診断システム、冷凍サイクルシステム、故障診断方法、故障診断プログラム及び空調機に関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
冷凍サイクルシステムにおいて、運転データに基づく指標値から、冷媒の漏洩の有無を判定する技術が知られている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２２－２５５０９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】

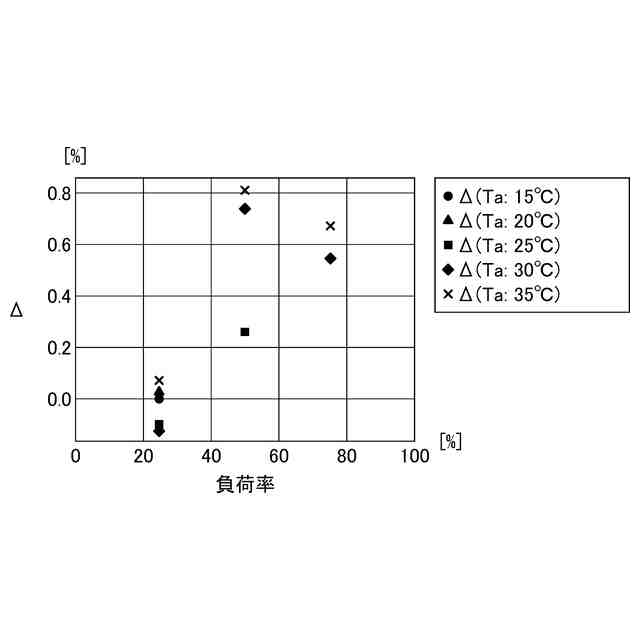

しかしながら、運転データとして、例えば、膨張弁に関する値（膨張弁の開度等）と高圧回りのセンサに関する値（凝縮器出口液管温度等）とを用いた場合、低負荷運転時の判定精度が低下する。
【０００５】
本開示は、冷凍サイクルシステムにおいて、運転データに基づく指標値から冷媒の漏洩の有無を判定する際の、判定精度を向上させることを目的とする。
【課題を解決するための手段】
【０００６】
本開示の第１の態様は、

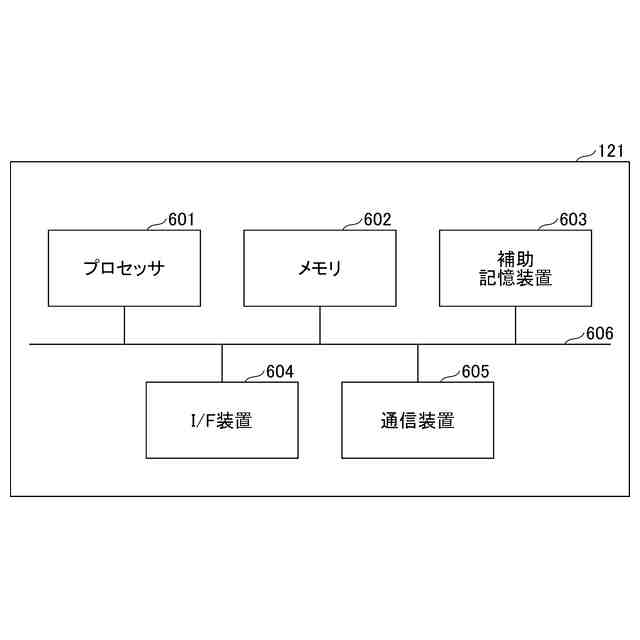

制御部（１２１）を有する故障診断システム（１２０）であって、
前記制御部（１２１）は、
運転データを取得し、
取得した運転データに含まれる膨張弁（４００）に関する値と、熱交換器（３００）出口における合流前の複数のパス（３３１～３３６）のうちのいずれかのパスに設置された温度センサにより測定された値と、を用いて冷媒の漏洩の有無を判定し、
前記熱交換器（３００）出口における合流前の複数のパス（３３１～３３６）のうちのいずれかのパスには、前記複数のパスの高さの平均値よりも低い高さに位置するパス（３３４～３３６）が含まれる。
【０００７】

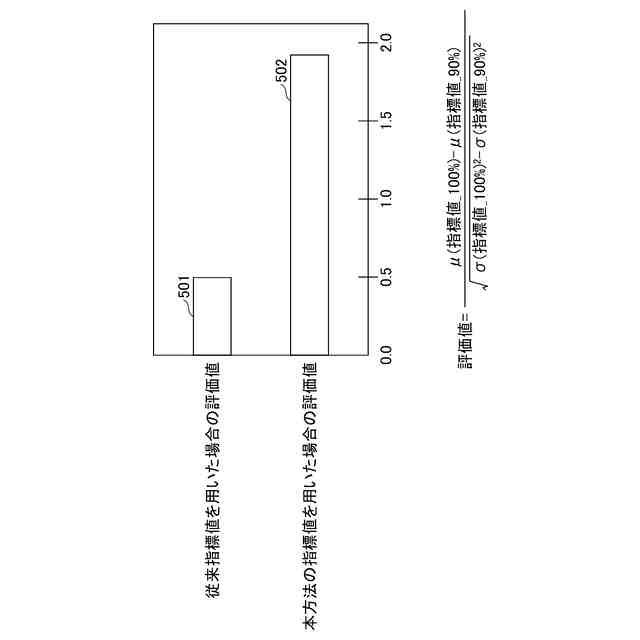

本開示の第１の態様によれば、上記故障診断システム（１２０）を備える冷凍サイクルシステムにおいて、運転データに基づく指標値から冷媒の漏洩の有無を判定する際の、判定精度を向上させることができる。
【０００８】
また、本開示の第２の態様は、第１の態様に記載の故障診断システム（１２０）であって、
前記熱交換器（３００）出口における合流前の複数のパス（３３１～３３６）のうちのいずれかのパスに設置された温度センサは、着霜を検知するためのデフロストセンサである。
【０００９】
また、本開示の第３の態様は、第１または第２の態様に記載の故障診断システム（１２０）であって、

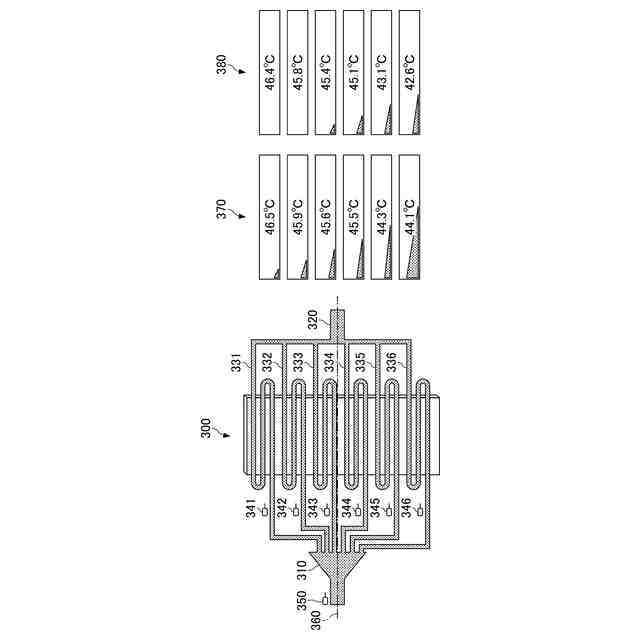

前記熱交換器（３００）出口における合流前の複数のパス（３３１～３３６）のうちのいずれかのパスには、上下方向に配置される複数のパスのうちの一番下に配置されるパス（３３６）が含まれる。
【００１０】
また、本開示の第４の態様は、第１または第２の態様に記載の故障診断システム（１２０）であって、
前記熱交換器（３００）出口における合流前の複数のパス（３３１～３３６）のうちのいずれかのパスには、前記熱交換器（３００）出口における合流後のパスの温度よりも低い温度の合流前のパスが含まれる。
（【００１１】以降は省略されています）
