公開番号2025116845
公報種別公開特許公報(A)
公開日2025-08-08
出願番号2025011063
出願日2025-01-27
発明の名称溶接部良否判定装置及び溶接部良否判定方法
出願人JFEスチール株式会社
代理人弁理士法人酒井国際特許事務所
主分類B23K 31/00 20060101AFI20250801BHJP(工作機械;他に分類されない金属加工)
要約【課題】多くの労力を要することなく溶接不良を精度よく検出可能な溶接部良否判定装置及び溶接部良否判定方法を提供すること。
【解決手段】本発明に係る溶接部良否判定装置は、判定対象の溶接動作時の溶接温度を除く少なくとも溶接電流、溶接速度、及び電極加圧力を含む複数種類の溶接パラメータの測定値のデータを判定対象データとして取得する入力部と、正常な溶接動作時に取得された複数種類の溶接パラメータの測定値と設定値との差分値のデータ又は標準化処理が施された前記測定値と前記設定値との差分値のデータの分布である多次元の正常データ分布に含まれるデータ間の距離の最小値の平均値と、判定対象データの測定値と設定値との差分値のデータと多次元の正常データ分布に含まれるデータとの間の距離の最小値との比を、判定対象データの乖離度として算出する乖離度算出部と、判定対象データの乖離度に基づいて判定対象の溶接動作における溶接部の良否を判定する判定部と、を備える。

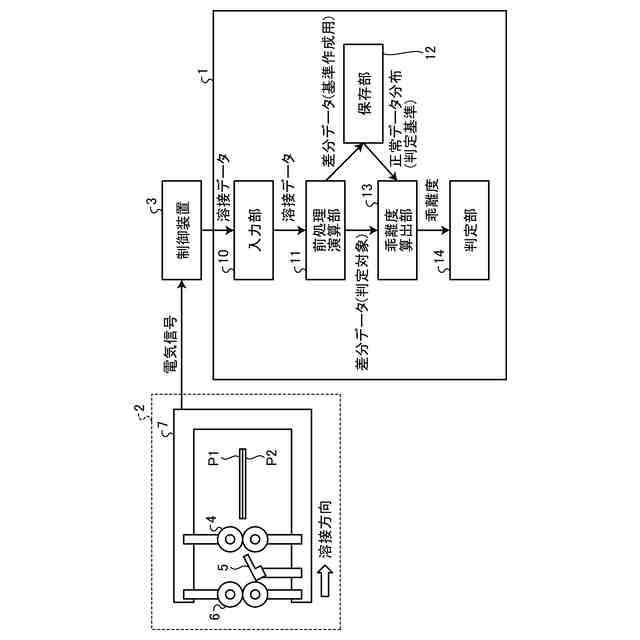

【選択図】図1
特許請求の範囲【請求項１】
連続鋼板処理ラインに設置された溶接機を用いて先行板と後行板の幅方向端部同士を溶接した際の溶接部の良否を判定する溶接部良否判定装置であって、
判定対象の溶接動作時の溶接温度を除く少なくとも溶接電流、溶接速度、及び電極加圧力を含む複数種類の溶接パラメータの測定値のデータを判定対象データとして取得する入力部と、
正常な溶接動作時に取得された複数種類の溶接パラメータの測定値と設定値との差分値のデータ又は標準化処理が施された前記測定値と前記設定値との差分値のデータの分布である多次元の正常データ分布に含まれるデータ間の距離の最小値の平均値と、前記判定対象データの測定値と設定値との差分値のデータと前記多次元の正常データ分布に含まれるデータとの間の距離の最小値との比を、前記判定対象データの乖離度として算出する乖離度算出部と、
前記判定対象データの乖離度に基づいて判定対象の溶接動作における溶接部の良否を判定する判定部と、
を備える溶接部良否判定装置。
続きを表示（約 690 文字）【請求項２】
前記判定部は、前記判定対象データの乖離度に基づいて溶接動作の異常度を判定し、判定対象の溶接動作時における溶接異常には至らない程度の設備の異常を判定する、請求項１に記載の溶接部良否判定装置。
【請求項３】
連続鋼板処理ラインに設置された溶接機を用いて先行板と後行板の幅方向端部同士を溶接した際の溶接部の良否を判定する溶接部良否判定方法であって、
判定対象の溶接動作時の溶接温度を除く少なくとも溶接電流、溶接速度、及び電極加圧力を含む複数種類の溶接パラメータの測定値のデータを判定対象データとして取得する入力ステップと、
正常な溶接動作時に取得された複数種類の溶接パラメータの測定値と設定値との差分値のデータ又は標準化処理が施された前記測定値と前記設定値との差分値のデータの分布である多次元の正常データ分布に含まれるデータ間の距離の最小値の平均値と、前記判定対象データの測定値と設定値との差分値のデータと前記多次元の正常データ分布に含まれるデータとの間の距離の最小値との比を、前記判定対象データの乖離度として算出する乖離度算出ステップと、
前記判定対象データの乖離度に基づいて判定対象の溶接動作における溶接部の良否を判定する判定ステップと、
を含む溶接部良否判定方法。
【請求項４】
前記判定ステップは、前記判定対象データの乖離度に基づいて溶接動作の異常度を判定し、判定対象の溶接動作時における溶接異常には至らない程度の設備の異常を判定するステップを含む、請求項３に記載の溶接部良否判定方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、連続鋼板処理ラインに設置された溶接機を用いて先行板と後行板の幅方向端部同士を溶接した際の溶接部の良否を判定する溶接部良否判定装置及び溶接部良否判定方法に関する。
続きを表示（約 2,400 文字）【背景技術】
【０００２】
溶接機を用いて先行板と後行板の幅方向端部同士を溶接した後、先行板と後行板を連続的に処理する連続鋼板処理ラインでは、溶接不良の見逃しは板破断等のトラブルの要因となる。このため、溶接温度に基づいて溶接部の良否を判定する方法が提案されている。具体的には、特許文献１には、熱伝導モデルを用いて溶接部の温度分布を算出し、算出された温度分布と設定温度とを比較することにより、溶接部の良否を判定する方法が記載されている。また、特許文献２には、溶接部の幅方向の最高温度と基準温度とを比較することにより、溶接部の良否を判定する方法が記載されている。さらに、特許文献３には、主成分分析を用いて溶接部の温度測定値の実績値から生成された典型的な温度分布形状に対する判定対象の溶接温度の逸脱度を算出することにより、溶接部の良否を判定する方法が記載されている。
【先行技術文献】
【特許文献】
【０００３】
特開平７－１８５８３５号公報
特開平７－１９５１７９号公報
特開２０２１－１７８３４６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、溶接温度が正常な範囲内にあるときでも溶接不良が発生する場合がある。これは、同じ溶接温度であっても溶接が正常に行われる場合と正常に行われない場合があるためである。詳しくは、溶接温度は、溶接パラメータである溶接電流、溶接速度、及び電極加圧力等に応じて変化する。具体的には、溶接電流が大きくなるほど溶接温度は上昇し、溶接速度及び電極加圧力が大きくなるほど溶接温度は低下する。また、電極加圧力が大きすぎると、鋼板が押し潰されることによって先行板と後行板の重なり代が短くなるため、溶接不良が発生する。一方、電極加圧力が小さすぎると、鋼板と電極輪の接触面積が減少することによって狭い面積に溶接電流が流れ、溶接部の温度上昇や接触不良によるスパークの発生によって溶接不良が発生する。このため、溶接電流の増加による溶接温度の上昇と電極加圧力の増加による溶接温度の低下が同時に発生した場合には、溶接温度の変化は相対的に小さいが、先行板と後行板の重なり代が短くなるため溶接不良が発生することがある。ところが、この場合、溶接温度に基づいて溶接部の良否を判定する方法では溶接不良を検出することはできない。なお、このような課題を解決するために、閾値を設定して溶接パラメータを監視する方法も考えられる。しかしながら、この方法を用いる場合には、板厚や鋼種の組み合わせで１００種類以上となる溶接条件毎に閾値を設定する必要があり、大きな労力を要する。
【０００５】
本発明は、上記課題に鑑みてなされたものであって、その目的は、多くの労力を要することなく溶接不良を精度よく検出可能な溶接部良否判定装置及び溶接部良否判定方法を提供することにある。
【課題を解決するための手段】
【０００６】
本発明に係る溶接部良否判定装置は、連続鋼板処理ラインに設置された溶接機を用いて先行板と後行板の幅方向端部同士を溶接した際の溶接部の良否を判定する溶接部良否判定装置であって、判定対象の溶接動作時の溶接温度を除く少なくとも溶接電流、溶接速度、及び電極加圧力を含む複数種類の溶接パラメータの測定値のデータを判定対象データとして取得する入力部と、正常な溶接動作時に取得された複数種類の溶接パラメータの測定値と設定値との差分値のデータ又は標準化処理が施された前記測定値と前記設定値との差分値のデータの分布である多次元の正常データ分布に含まれるデータ間の距離の最小値の平均値と、前記判定対象データの測定値と設定値との差分値のデータと前記多次元の正常データ分布に含まれるデータとの間の距離の最小値との比を、前記判定対象データの乖離度として算出する乖離度算出部と、前記判定対象データの乖離度に基づいて判定対象の溶接動作における溶接部の良否を判定する判定部と、を備える。
【０００７】
前記判定部は、前記判定対象データの乖離度に基づいて溶接動作の異常度を判定し、判定対象の溶接動作時における溶接異常には至らない程度の設備の異常を判定するとよい。
【０００８】

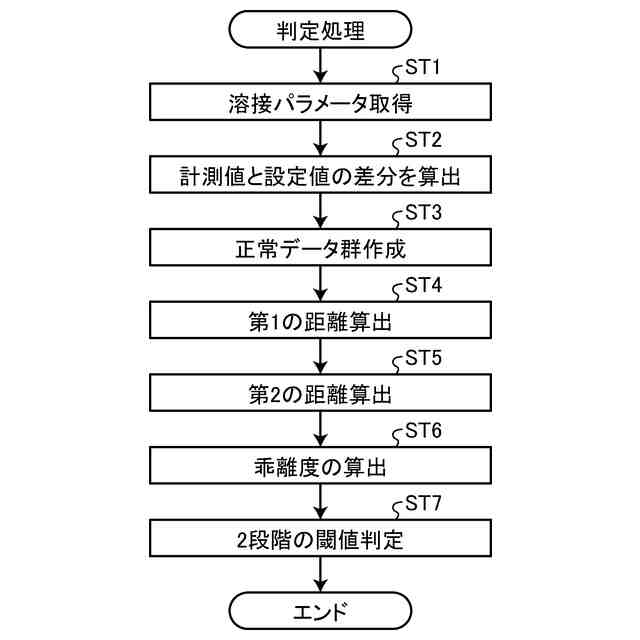

本発明に係る溶接部良否判定方法は、連続鋼板処理ラインに設置された溶接機を用いて先行板と後行板の幅方向端部同士を溶接した際の溶接部の良否を判定する溶接部良否判定方法であって、判定対象の溶接動作時の溶接温度を除く少なくとも溶接電流、溶接速度、及び電極加圧力を含む複数種類の溶接パラメータの測定値のデータを判定対象データとして取得する入力ステップと、正常な溶接動作時に取得された複数種類の溶接パラメータの測定値と設定値との差分値のデータ又は標準化処理が施された前記測定値と前記設定値との差分値のデータの分布である多次元の正常データ分布に含まれるデータ間の距離の最小値の平均値と、前記判定対象データの測定値と設定値との差分値のデータと前記多次元の正常データ分布に含まれるデータとの間の距離の最小値との比を、前記判定対象データの乖離度として算出する乖離度算出ステップと、前記判定対象データの乖離度に基づいて判定対象の溶接動作における溶接部の良否を判定する判定ステップと、を含む。
【０００９】
前記判定ステップは、前記判定対象データの乖離度に基づいて溶接動作の異常度を判定し、判定対象の溶接動作時における溶接異常には至らない程度の設備の異常を判定するステップを含むとよい。
【発明の効果】
【００１０】
本発明に係る溶接部良否判定装置及び溶接部良否判定方法によれば、多くの労力を要することなく溶接不良を精度よく検出することができる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
