公開番号2025117400
公報種別公開特許公報(A)
公開日2025-08-12
出願番号2024012219
出願日2024-01-30
発明の名称フェライト系ステンレス鋼板及びレーザ溶接構造体
出願人日本製鉄株式会社
代理人アクシス国際弁理士法人
主分類C22C 38/00 20060101AFI20250804BHJP(冶金;鉄または非鉄合金;合金の処理または非鉄金属の処理)
要約【課題】レーザ溶接を行った場合にレーザ溶接部を含む全体の耐食性及び加工性に優れるフェライト系ステンレス鋼板を提供する。
【解決手段】質量基準で、C:0.020%以下、Si:0.20%以下、Mn:0.20%以下、P:0.040%以下、S:0.030%以下、Cr:21.5～27.0%、Cu:0.40%以下、Mo:0.40%以下、Ti:4(C+N)+0.10%～0.40%、Al:0.030～0.100%、N:0.020%以下を含み、残部がFe及び不純物からなるフェライト系ステンレス鋼板である。このフェライト系ステンレス鋼板は、アスペクト比が5以上となる結晶粒の面積率が0.20%以下である。
【選択図】なし
特許請求の範囲【請求項１】
質量基準で、Ｃ：０．０２０％以下、Ｓｉ：０．２０％以下、Ｍｎ：０．２０％以下、Ｐ：０．０４０％以下、Ｓ：０．０３０％以下、Ｃｒ：２１．５～２７．０％、Ｃｕ：０．４０％以下、Ｍｏ：０．４０％以下、Ｔｉ：４（Ｃ＋Ｎ）＋０．１０％～０．４０％、Ａｌ：０．０３０～０．１００％、Ｎ：０．０２０％以下を含み、残部がＦｅ及び不純物からなり、
アスペクト比が５以上となる結晶粒の面積率が０．２０％以下であるフェライト系ステンレス鋼板。
続きを表示（約 470 文字）【請求項２】
質量基準で、Ｎｂ：０．１０％以下、Ｎｉ：０．２０％以下から選択される一種以上を更に含む、請求項１に記載のフェライト系ステンレス鋼板。
【請求項３】
質量基準で、Ｖ：０．２０％以下、Ｗ：０．２０％以下、Ｃｏ：０．５０％以下、Ｚｒ：０．２０％以下、Ｓｎ：０．５０％以下、Ｂ：０．００５０％以下、Ｃａ：０．０１０％以下、Ｍｇ：０．０１０％以下、ＲＥＭ：０．０１０％以下から選択される一種以上を更に含む、請求項１又は２に記載のフェライト系ステンレス鋼板。
【請求項４】
請求項１又は２に記載のフェライト系ステンレス鋼板から構成される母材と、レーザ溶接部とを含むレーザ溶接構造体。
【請求項５】
前記母材のビッカース硬度と前記レーザ溶接部のビッカース硬度との差が３０ＨＶ以下である、請求項４に記載のレーザ溶接構造体。
【請求項６】
前記レーザ溶接部の中性塩水噴霧サイクル試験における最大孔食深さが０．２０ｍｍ以下である、請求項４に記載のレーザ溶接構造体。

発明の詳細な説明【技術分野】
【０００１】
本発明は、フェライト系ステンレス鋼板及びレーザ溶接構造体に関する。詳細には、本発明は、レーザ溶接によって得られるレーザ溶接構造体（特に、テーラードブランク）の作製に最適なフェライト系ステンレス鋼板、及びそれを用いて得られるレーザ溶接構造体に関する。
続きを表示（約 2,200 文字）【背景技術】
【０００２】
フェライト系ステンレス鋼板は、希少金属に分類されて高価なＮｉを多く含むオーステナイト系ステンレス鋼板よりも安価であることから、多くの用途に使用されている。
近年、環境保全の観点から製造時の省エネルギー化が要請されているため、焼鈍省略や焼鈍温度低下が可能なフェライト系ステンレス鋼板が要求されている。また、フェライト系ステンレス鋼板は、溶接して使用されることが多いため、溶接部の耐食性も確保することが要求されている。しかしながら、フェライト相中には炭素及び窒素が固溶し難いため、溶接時の熱影響でＣｒ炭窒化物が結晶粒界に析出し、鋭敏化と称される耐食性の低下が生じる。このため、Ｃｒよりも炭素及び窒素と結合力の強いＴｉやＮｂを添加することが知られている。
【０００３】
また近年、各種の部品を製造する上で、工程の簡素化、金型数の削減の観点から、素材を連続溶接した後、プレスにて一体化成形して用いられるテーラードブランクの技術が用いられ始めている。フェライト系ステンレス鋼板をテーラードブランクの材料として適用する場合、生産性の観点からレーザ溶接が用いられることが多い。その際、十分にガスシールドを実施しても溶接部の酸化や窒素の侵入を抑制できない場合があり、ＴｉやＮｂを添加しても、溶接部の耐食性及び加工性を確保できないことがある。
【０００４】
フェライト系ステンレス鋼板の溶接部の耐食性を向上させる手段として、例えば、特許文献１には、オーステナイト生成元素であるＣ、Ｎ、Ｎｉ、Ｍｎ及びＣｕの含有量を制御し、溶接部の耐食性を向上させたフェライト系ステンレス鋼が開示されている。また、特許文献２には、溶接部に生成するブラックスポットが加工後に剥離することを抑制し、溶接後に加工された際の耐食性を確保する技術が開示されている。
さらに、フェライト系ステンレス鋼板の溶接部の加工性を向上させる手段として、例えば、特許文献３には、Ｃａ及びＺｒを複合添加することによって溶接部の凝固結晶粒を微細化して溶接部の加工性を改善する技術が開示されている。
【先行技術文献】
【特許文献】
【０００５】
国際公開第２０１５／０１５７３５号
国際公開第２０１７／１６９３７７号
特表２０１０－５０７０２１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
しかしながら、特許文献１は、Ｃ及びＮを固溶するオーステナイト相を溶接部に析出させる技術であるため、フェライト系ステンレス鋼板同士をレーザ溶接するテーラードブランクへは適用できない。また、特許文献２は、加工後のブラックスポットの剥離は回避できるものの、レーザ溶接部の耐食性や加工性が不十分となる場合がある。さらに、特許文献３は、レーザ溶接部の耐食性について特に問題としておらず、レーザ溶接部の耐食性が不十分となる可能性がある。
【０００７】
本発明は、上記のような問題を解決するためになされたものであり、レーザ溶接を行った場合にレーザ溶接部を含む全体の耐食性及び加工性に優れるフェライト系ステンレス鋼板を提供することを目的とする。
また、本発明は、レーザ溶接部を含む全体の耐食性及び加工性に優れるレーザ溶接構造体を提供することを目的とする。
【課題を解決するための手段】
【０００８】
本発明者は、フェライト系ステンレス鋼板における上記の問題を解決すべく、Ｎ
2
シールドガスを用いたレーザ溶接部を含む全体の耐食性及び加工性を鋭意検討した結果、組成及び熱延条件を厳格に管理することで、レーザ溶接部を含む全体の耐食性及び加工性が向上することを見出した。具体的には、以下の知見を得た。
（１）Ｃｒ添加量を２１．５％以上とした上で、Ｔｉを４(Ｃ＋Ｎ)＋０．１０％以上添加し、固溶ＮをＴｉＮとして析出させることにより、酸化皮膜下のＣｒ欠乏及び溶接部の鋭敏化が抑制され、耐食性を確保できる。
（２）レーザ溶接部の固溶強化として作用するＮｂを極力添加せず、Ｔｉを４(Ｃ＋Ｎ)＋０．１０％以上添加し、レーザ溶接時に混入するＮをＴｉＮとして析出させることにより、溶接部の硬質化を抑制して加工性を確保できる。

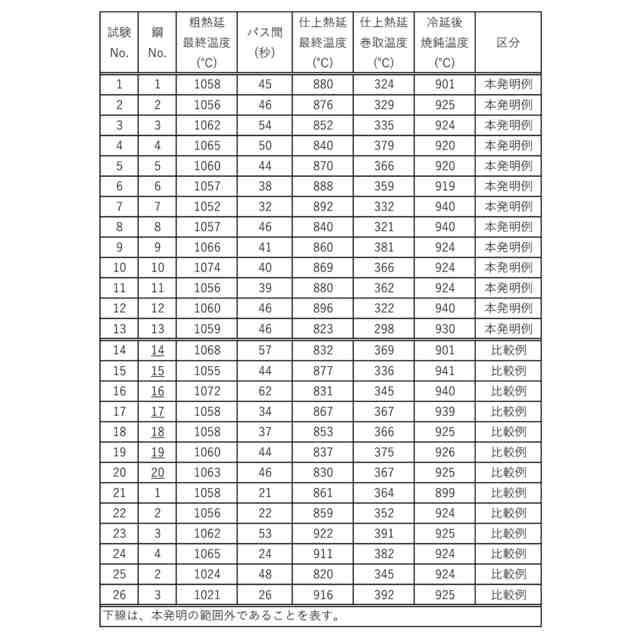

（３）熱延条件のうち粗熱延条件を厳格化することで粗熱延後に整粒化し、その後の仕上熱延における仕上温度及び巻取温度を厳格化することで仕上熱延後に加工ひずみを残存させ、熱延焼鈍を省略しても、冷延焼鈍時に整粒化することで加工性を確保できる。
【０００９】
本発明は、上記知見の下、更なる検討を行って完成するに至ったものであり、以下のように例示される。
【００１０】
［１］質量基準で、Ｃ：０．０２０％以下、Ｓｉ：０．２０％以下、Ｍｎ：０．２０％以下、Ｐ：０．０４０％以下、Ｓ：０．０３０％以下、Ｃｒ：２１．５～２７．０％、Ｃｕ：０．４０％以下、Ｍｏ：０．４０％以下、Ｔｉ：４（Ｃ＋Ｎ）＋０．１０％～０．４０％、Ａｌ：０．０３０～０．１００％、Ｎ：０．０２０％以下を含み、残部がＦｅ及び不純物からなり、
アスペクト比が５以上となる結晶粒の面積率が０．２０％以下であるフェライト系ステンレス鋼板。
（【００１１】以降は省略されています）
